Releele termice

Releele termice sunt elemente serie de circuit care asigura protectia instalatiilor electrice impotrriva efectelor pe care le pot produce suprasarcinile de durata ale motoarelor electrice.

Se folosesc relee termice tip TSA cu lamele bimetalice in montaj direct pana la si relee tip TSAW, in montaj indirect cu transformatoare de curent trifazate.

Functionarea corecta a protectiei este influentata de diferentele care exista intre constantele de timp la incalzire ale motoarelor electrice protejate si ale releului de protectie, pentru durate diferite ale suprasarcinii.
Protectia la suprasarcina a motoarelor de importanta deosebita se realizeaza numai cu ajutorul termistoarelor montate in infasurarile motoarelor. Circuitul de protectie poate fi prevazut si cu compensare in functie de temperatura mediului ambiant.

Calculeaza curentul ce trebuie reglat la releul termic, cu relatia:
● Se alege curentul de scrviciu (I,) al releului termic astfel incat sa existe relatia:

In functie de curentul de serviciu se alege curentul nominal si tipul releului termic.

Functionarea releelor termice este influentata de tempeatura mediului ambiant.

Timpii de declansare sunt influentati si de starea rece (repaos) sau calda (functionare) in care se afla motorul protejat.

Releele termice = aparate electrice de protectie impotriva supracurentilor

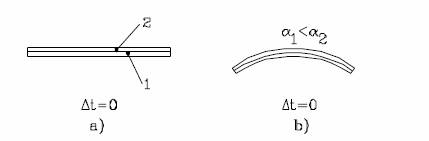

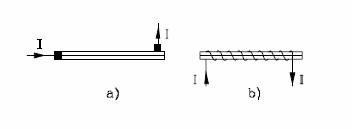

. o miscare (deplasare) datorita deformarii;

. o forta datorita tensiunilor interne, daca forte exterioare se opun

producerii deformarii.

Releul termic "1" supravegheaza curentul "I0" preluat de motor, declanseaza contactul "2", conectat in schema de automatizare a motorului electric, intrerupand curentul "I1" care alimenteaza bobina contactorului.

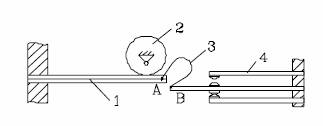

1-arc bimetalic; 2 - cama; 3- arc

lamelar curbat; 4 - contacte

Curentul de actionare al releului termic se regleaza la valoarea:

IC - curentul la consumator

Releele termice sunt construite pentru un curent nominal, cu posibilitatea de reglaj a limitei de declansare in intervalul (0 - 1) In

Verificarea functionarii la suprasarcina a protectiei cu relee termice se face astfel: se regleaza la releu curentul rezultat din calcul () si se porneste motorul din stare rece. Dupa ce a functionat 15 minute se scoate siguranta fuzibila de pe una din faze.

Releul trebuie sa declanseze in cel mult 2 minute. Daca nu declanseaza, se va roti butonul de reglaj spre limita inferioara pana cand releul declanseaza.

Se monteaza siguranta fuzibila, iar dupa pauza necesara se verifica daca releul nu declanseaza la pornire.
