Turometru

     Turometrul descris in acest articol are o constructie simpla, folosind ca indicatoare LED-uri. El poate lucra si cand se foloseste aprinderea clasica si cea electronica. Turometrul are si posibilitatea masurarii turatiei la relantii.

     DATE TEHNICE
     Tensiunea de alimentare: 12 - 14 V
     Limita de masurare - 6000 rot/min (1200 rot/min)
     Precizia de masurare - 500 rot/min (100 rot/min)
     Consum - 165 mA

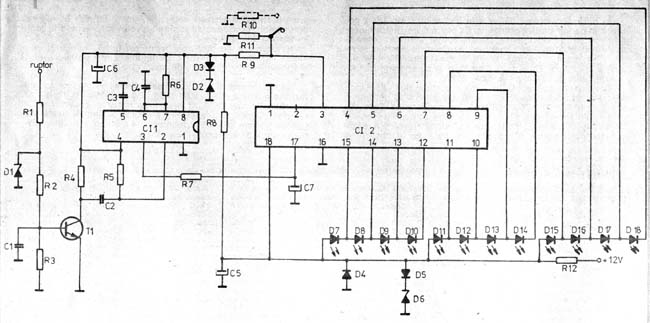

     Pentru ca montajul sa poata lucra si in cazul aprinderii electronice si in cazul aprinderii clasice, la intrare avem circuitul R1D1, care protejeaza montajul si limiteaza impulsurile la o valoare constanta. Apoi impulsurile sunt aplicate prin circuitul R2R3 in baza tranzistorului T1. Rezistorul R2 protejeaza baza lui T1, iar R3 blocheaza tranzistorul in momentul cunt pe baza nu exista impulsul pozitiv. Condensatorul C1 evita deschiderea tranzistorului la impulsuri cu frecventa mai mare de de 300 Hz, evitand posibilitatea deschiderii de catre impulsuri false care ar putea aparea la ruptor-distribuitor. Tranzistorul T1 formeaza etajul de comanda a circuitului integrat CL1. CL1 are nevoie pentru comanda de un impuls negativ care in cazul nostru se formeaza la deschiderea lui T1, cand C2 este pus la masa. Datorita faptului ca C2 este descarcat in starea de repaus a lui T1, apare pe terminalul 2 al lui CL1 un scurt impuls negativ si C2 incepe sa se incarce prin R5. La blocarea lui T1, C2 se descarca prin combinatia seric R5 - R4.
     Dupa acest comutator de intrare urmeaza convertorul tensiune-frecventa format dintr-un circuit basculant monostabil si un circuit de integrare. Componenta de baza a circuitului basculant monostabil este circuitul
bE555, care lucreaza cu o constanta de temporizare dictata de elementele C4 si R6 dupa formula t = 1,2 C4 x R6.
     S-a ales constanta
t=3,6 ms, care corespunde unei frecvente de aproximativ 280 Hz. Prin aceasta s-a micsorat riscul de comanda falsa. Condensatorul C3 se foloseste la filtrarea tensiunii interne de referinta a lui CL1. La iesirea lui CL1 este circuitul de intrare R7-C7, tensiunea pe C7 fiind direct proportionala cu frecventa de la intrare (turatia motorului).
     Etajul urmator reprezinta etajul de afisare, care in functie de tensiunea pe C7 aprinde progresiv 12 LED-uri. Circuitul este montat dupa indicatiile din catalog. Rezistoarele R9 si R11 formeaza divizorul tensiunii de referinta pentru CL2.
     In schema este reprezentata punctat posibilitatea conectarii in cazul cand vrem sa schimbam gama de masurare (pana la 1 200 rot/min), gama pentru reglajele de relanti.
     Tensiunea de alimentare si tensiunea de referinta pentru CL2 sunt stabilizate cu dioda Zener D2 compensata termic de catre D3. Pentru functionarea circuitului basculant monostabil stabilizarea nu are nici un efect, ea fiind necesara pentru ca tensiunea de pe C7 sa nu depinda de tensiunea de alimentare.

     REGLAJ
     Pentru reglajul turometrului avem nevoie de o sursa de 12 V si un generator AF. Generatorul se leaga la turometru prin intermediul circuitului din fig. 2. In locul lui R9 se leaga un potentiometru semireglabil de 15 k
W, care se va regla astfel ca LED-urile sa lumineze progresiv, conform tabelului.
     ----------------------------------
     TURATIA          f(Hz)
     (rot/min)
     ----------------------------------
     500                    16,7
     1000                  33,3
     1500                  50,0
     2000                  66,7
     2500                  83,3
     3000                100
     3500                117
     4000                133
     4500                150
     5000                167
     5500                183
     6000                200
     ----------------------------------

     Tabelul este valabil pentru motoarele in 4 timpi (Dacia, Skoda etc.).
     Dupa reglaj se masoara potentiometru semireglabil si se pune in loc un rezistor de acea valoare.
     La fel se procedeaza si pentru reglarea lui R10 la turatia de relanti.

     LISTA DE PIESE
     R1=820
W; R2, R3=12 kW; R4=5,6 kW; R5=22 kW, R6=220 kW; R7=270 W; R8=120 W/0,5 W; R9=8,2 kW (vezi textul); R10=1,5 kW (vezi text), R11=15 kW; R12=10 W/2 W; R13=82 W; C1=150 nF; C2=22 nF; C3=10 nF; C4=20 nF; C5=20 mF/25 V; C6=20 mF/25 V; C7=200 mF/25 V; T1=BC108; T2=BC107; D1, D2=PL5V1Z; D3, D4, D5=1N4001; D6=PL12Z; CL1=bE555; CL2=A277D



     Revista Tehnium 1/1989
