VULCANIZARE ANVELOPE PRESE BOM 55

Tehnica mecanica



+ Font mai mare | - Font mai mic



DOSAR PREVENIRE

SECURITATE IGIENA ERGONOMIE

PROCES :



VULCANIZARE


ETAPA DE PROCES:

VULCANIZARE ANVELOPE PRESE 55''

PLAN DE DOSAR PREVENIRE SH AL ETAPEI DE PROCES



Posturi de lucru in referinta

Responsabilitati / Arhivare

Aducere la zi / modificari

Plan de formare


1. Plan de etapa proces

1.1 Situatia etapei de proces

1.2 Oprire de urgenta

1.3 Puncte de blocare

1.4 Mijloace de prevenire


2. Identificarea posturilor de lucru si activitati

2.1 Identificarea posturilor de lucru

2.2 Identificarea activitatilor si actiunilor


3. Identificarea pericolelor pentru etapa de proces


4. Consemne Prevenire etapa proces


5. Fise Reflex


6. Consemne Securitate Produs


7. Consemne generale Sit / Atelier






Posturi de lucru in referinta

Data editiei:

20 Octombrie 2008



Specificare




Operator vulcanizator





Operator transport caruturi anvelope crude cu transpaleta electrica tip  tugger





Operator intretinere





Responsabilitati

Data : 30 Octombrie 2008


Actualizarea dosarului prevenire SH al etapei de proces

AMA

Afisaj la posturi le de lucru

AMS

Validare modificari

EP

Accesibilitate la dosarul post

Relee securitate








ARHIVARE

Data :


Urmarire securitate

AMA

Controlul medical al personalului

AMS

Controlul medical al personalului

Medicul

Plan de formare

Formare

Calificare / Autorizare personal

AMS





Istoricul reviziilor



Data

Natura modificarilor

Parti modificate

Autor

20 Octombrie 2008

Document initial


Eugenia Stir































PLAN DE FORMARE PE ETAPA DE PROCES




Agent in formare

NUM :

Prenum :

N ident. :

Post de lucru :



Formator

NUM :

Prenum :


Parenaj

NUM :

Prenum :




Formare pe etapa de proces

FACUT LA :

Opriri de urgenta


Consemne


Mijloace de prevenire colective SH



Dosar pericole Activitati

Pericole activitate

Consemne prevenire

Fisa Reflex

Facut la:

Descarcare carut anvelope crude

X

X

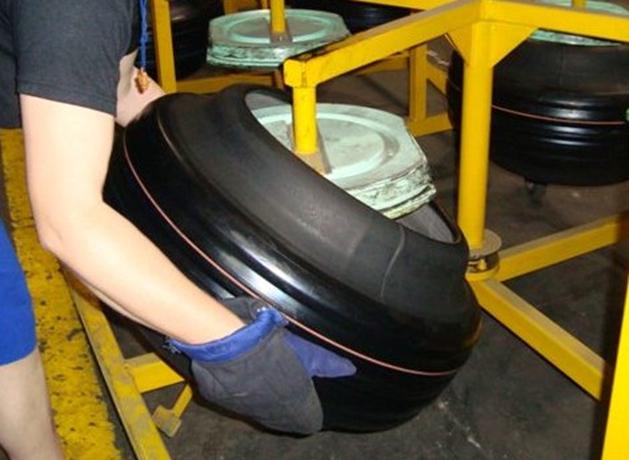

Asezare anvelope crude pe suporti

X

X



Descarcare manuala anvelope neconforme

X

X



Transport /Conducere transpaleta electrica

X

X



Activitati de mentenanta

X

X



Cadere anvelopa din mandrina



X





















Control

Prev. la

Facut la

Securitate proces



Pericole activitate



Mijloace de prevenire individuale si colective














1. Plan de etapa proces

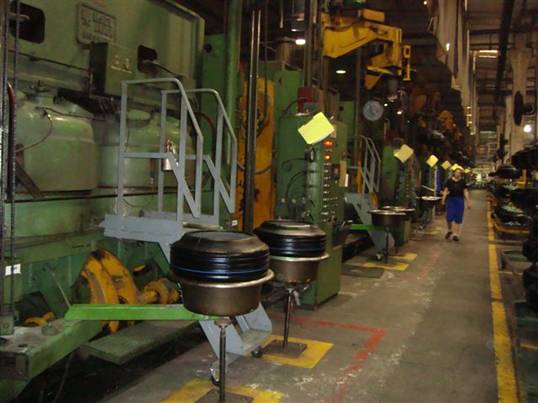

Situatia etapei de proces

Line Callout 3 (Accent Bar): Etapa de proces in referinta :
VULCANIZARE ANVELOPE
PRESA BOM 55''


Atelier Vulcanizare


Text Box: Banda   transportoare anvelope vulcanizate

PLANUL ETAPEI DE PROCES


Presa vulcanizare

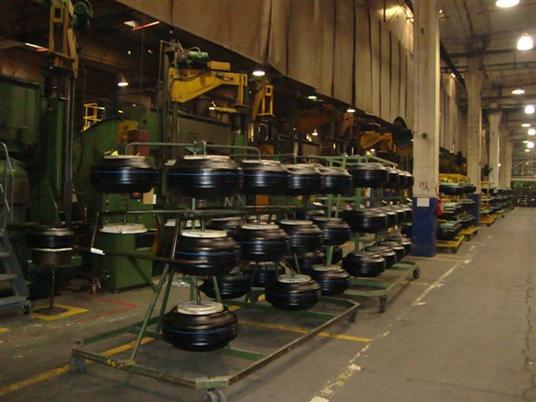

Carut anvelope

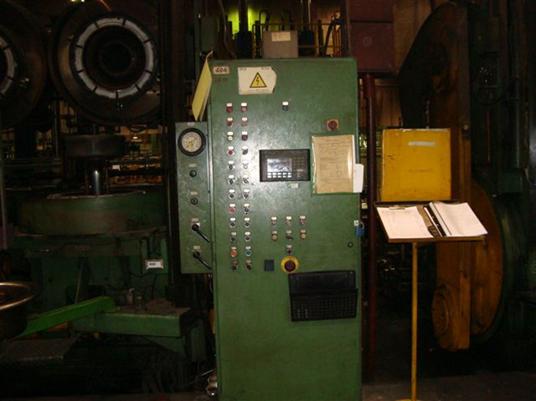

Panou comanda



RATELIER RJS1



Opriri de urgenta

POZITIONARE DISPOZITIVE DE SECURITATE Modul VCT

Text Box: Repere
 Oprire de urgenta : de la 1 la 3




Stop urgenta


Oval: 2 Bara de stopare


Oval: 3 Banda descarcare











SECURITATI

REZULTAT ASTEPTAT DACA ACTIONAM

REARMARE PRIN

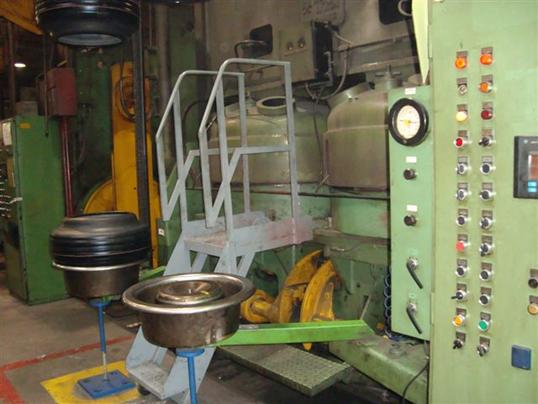

Oprire de urgenta 1

Panou operator

Oprire presa de vulcanizare

aerul este intrerupt,

( se opreste inchiderea presei)

Rearmarea se realizeaza astfel :

1.Se roteste butonul de urgenta utilizat

2.Se apasa butonul  repunere  (presa se alimenteaza cu tensiune si aer,)

3.Se apasa butonul  reset  (presa revine la pozitia de start ciclu)

Oprire de urgenta



Oprire presa de vulcanizare

aerul este intrerupt,

( se opreste inchiderea presei)

Rearmarea se realizeaza astfel :

.Se roteste butonul de urgenta utilizat

2.Se apasa butonul  repunere  (presa se alimenteaza cu tensiune si aer,)

3.Se apasa butonul  reset  (presa revine la pozitia de start ciclu)

Oprire de urgenta


Oprire banda transportoare


Rearmarea se face prin:

1.Se roteste butonul de urgenta utilizat

2.Se roteste butonul limitator in pozitia ''ON''




Puncte de blocare


Punct de blocare nr. 1


Intrerupator electric rotativ cu doua pozitii  "OFF-ON " amplasat pe dulap electric fata


SITUATIA PUNCTELOR DE BLOCARE

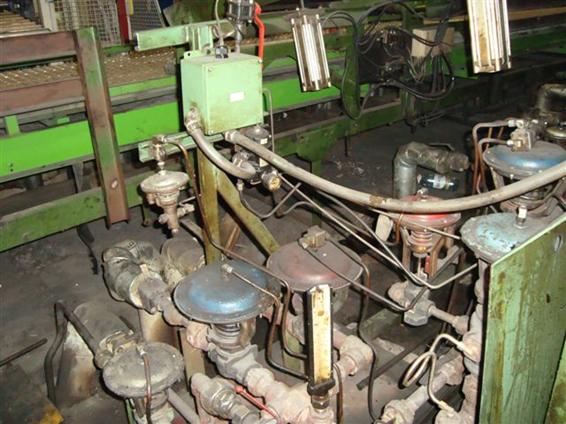

Punct de blocare nr. 2


Ventil aer tip cana cu 2 pozitii  Deschis - Inchis  amplasat pe dulapul electric spate




Punct de blocare nr. 3


Ventile abur tip cana cu 2 pozitii  Deschis - Inchis  amplasat in spatele presei




Punct de blocare nr. 4


Ventile apa rece tip cana cu 2 pozitii  Deschis - Inchis  amplasat in spatele presei




Punct de blocare nr. 5


Ventile apa calda tip cana cu 2 pozitii  Deschis - Inchis  amplasat in spatele presei



PUNCT DE BLOCARE

INTERVENTII

CONDITII


Intrerupator electric



Orice interventie electrica si mecanica


Personal mentenanta


Ventil aer



Orice interventie electrica si mecanica


Personal mentenanta


Ventile abur


Orice interventie electrica si mecanica


Personal mentenanta


Ventile apa rece


Orice interventie electrica si mecanica


Personal mentenanta


Ventile apa calda


Orice interventie electrica si mecanica


Personal mentenanta



1.4 . Mijloace de prevenire colective SH


SITUATIE

PERICOLE

MIJLOACE DE PREVENIRE

STARE STANDARD

Control Op.

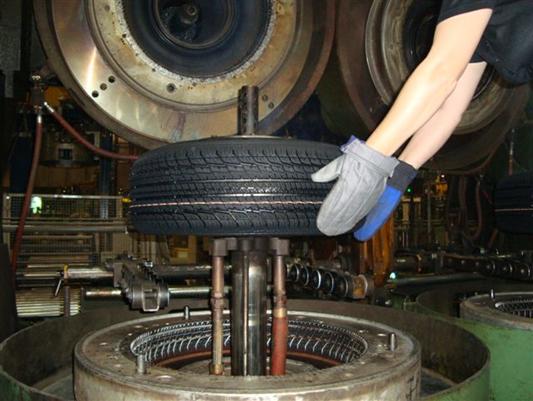

Incarcare anvelope crude in presa de vulcanizare



Antrenare / Zdrobire



Arsura



Opriri de urgenta

Protectori fixi


Functionali

Bara de stopare








Scuturi termice matrite fixate ptr. Fiecare cavitate




2. Identificarea posturilor de lucru activitatilor si actiunilor



Etapa de proces : Vulcanizare anvelope


Post : Operator vulcanizator


Descarcare carut anvelope crude [Dosar Pericole Activitate Modul VCT_VULC


Actiuni :


Descarcare carut anvelope crude vopsite


Asezare anvelope crude pe suportii de asteptare [Dosar Pericole Activitate Modul VCT_VULC


Actiuni :

Asezare anvelope pe suportii de asteptare


Descarcare manuala anvelope vulcanizate neconforme [Dosar Pericole Activitate Modul VCT_VULC


Actiuni :

Descarcare manuala anvelope neconforme

Marcare si izolare anvelope neconforme


Post : Operator tugger

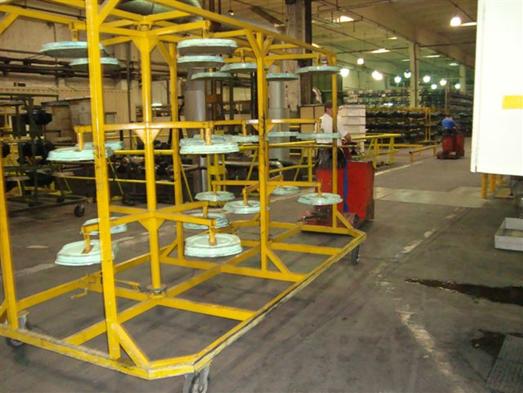

Transport / conducere transpaleta electrica [Dosar Pericole Activitate Modul VCT_VULC


Actiuni :

Transporta caruturi cu anvelope crude vopsite in fata presei

Evacueaza caruturile goale de la presele de vulcanizare



Post : Personal intretinere


Activitati de intretinere [Dosar Pericole Activitate Modul VCT_VULC



3. Identificarea pericolelor pentru etapa de proces




DOSAR PERICOLE ACTIVITATE



Descarcare carut anvelope crude








Risc de lovire si stivire



Manipulati cu atentie caruturile si anvelopele evitand strivirea mainilor si picioarelor.Purtati bocanci cu virf metalic





Risc de lovire


Fiti atenti la partile proeminente ale presei

Nu intrati in zona de actiune a mandrinelor







Ergonomie gesturi si posturi

(pentru spate)



Practicati gesturi corecte la manipularea sarcinilor, evitand solicitarea coloanei .Purtati manusi de protectie





Risc de accident datorat circulatiei stivuitor, tugger

Se va circula cu atentie in zona de intersectare a traseelor.

Operatorii care lucreaza in aceasta zona beneficiaza de drepturi de intaietate.



3. Identificarea pericolelor pentru etapa de proces



DOSAR PERICOLE ACTIVITATE



Asezare anvelope crude pe suportii de asteptare





Ergonomie gesturi si posturi

(pentru spate)



Practicati gesturi corecte la manipularea sarcinilor, evitand solicitarea coloanei .Purtati manusi de protectie





Risc de lovire


Fiti atenti la partile proeminente ale presei

Nu intrati in zona de actiune a incarcatorelor

Zona este marcata pe sol.




















3. Identificarea pericolelor pentru etapa de proces



DOSAR PERICOLE ACTIVITATE



Descarcare manuala anvelope vulcanizate neconforme







Ergonomie gesturi si posturi

(pentru spate)



Practicati gesturi corecte la manipularea sarcinilor, evitand solicitarea coloanei .Purtati manusi de protectie








Risc de lovire


Fiti atenti la partile proeminente ale masinii

Nu intrati in zona de actiune a incarcatorelor








Ergonomie gesturi si posturi

(pentru spate)



Practicati gesturi corecte la manipularea sarcinilor, evitand solicitarea coloanei .Purtati pantofii de protectie



DOSAR PERICOLE ACTIVITATE


Transport / Conducere transpaleta electrica










Ergonomie gesturi si posturi

(pentru spate)



Practicati gesturi corecte la manipularea sarcinilor, evitand solicitarea coloanei .Purtati manusi de protectie





3. Identificarea pericolelor pentru etapa de proces



DOSAR PERICOLE ACTIVITATE



Pentru activitatea de Intretinere



Interventii de mentenanta

























Risc de electrocutare



Pericol de antrenare si zdrobire de organe in miscare si de transmisie




Pericol de arsura la contactul cu partile fierbinti ale conductelor de utilitati







Pericol de cadere



Risc de lovire la cap




Risc de accident datorat zonei comune de circulatie stivuitor si tugger



Orice interventie de mentenanta se realizeaza cu blocarea energiilor periculoase, descarcarea energiilor reziduale si utilizarea EIP corespunzator



Interzisa activitatea in zona fara oprirea aburului.

Se vor utiliza manusi de protectie corespunzatoare




Urcarea/coborarea scari/platforma se va face cu atentie, evitand actiuni precipitate.


Fii atent la partile proeminente ale presei si in perimetrul protejat din spatele presei



Se va circula cu atentie in zona de intersectare a traseelor.


OPS

4. Consemne prevenire etapa de proces




ACTIVITATE

REFERINTA

Activitati de descarcare caruturi cu anvelope crude vopsite

CONS_VULC_1

Activitati de asezare anvelope crude pe suportii de asteptare

CONS_VULC_2

Activitati de descarcare manuala anvelope vulcanizate neconforme

CONS_VULC_3

Activitati de transport / conducere transpaleta electrica

CONS_VULC_4

Activitati de intretinere

CONS_VULC_5



CONSEMNE PREVENIRE



CONSEMNE PREVENIRE



Rectangular Callout: Deseurile se depoziteaza sortat.

La poluare accidentala aplicati fisa reflex

























Rectangular Callout: Deseurile se depoziteaza sortat.


La poluare accidentala aplicati fisa reflex
CONSEMNE PREVENIRE

















































CONSEMNE PREVENIRE

























5. Fise Reflex


SITUATIE

REFERINTA

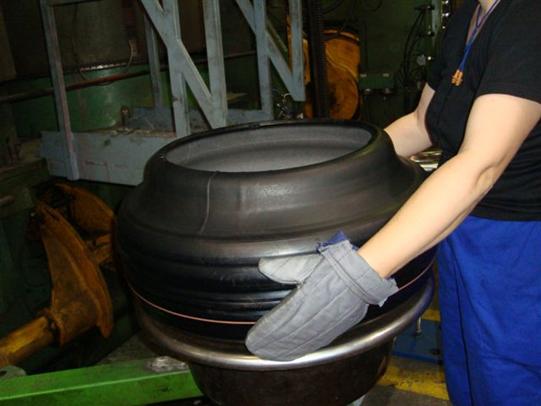

Cadere anvelopa din mandrina

DV V 001 ; INS SM 510

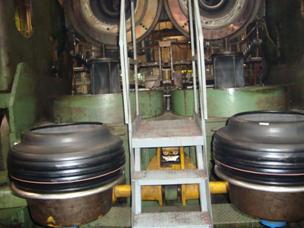

CADERE ANVELOPA DIN MANDRINA




REMEDIERE problema


► Actiune 1 Se opreste operatia de incarcare a presei de la tabloul de comanda

► Actiune 2 Se urca pe scara de acces a presei si se recupereaza anvelopa cazuta care este separata in zona neconforme

► Actiune 3 Se apasa butonul "reset" si se porneste presa

C Pentru recuperarea anvelopei cazute din mandrina opriti incarcarea presei si urcati cu atentie scara de acces .

C Operatia de recuperare a anvelopei se face cu grija pentru evitarea dezechilibrarii sau lovirea capului de partile proeminente ale masinii

C Ordine si curatenie :

Fara scurgeri de ulei sau apa in zona de circulatie operator













6. Consemne de Securitate Produs


Numele produsului

Anexa

Data editiei

MOULEX M 01 C

INS 003 DMP






CONSEMNE DE SECURITATE


NUME PRODUS : MOULEX M 01 C

UTILIZATOR :

UZINA : MICHELIN VICTORIA S.A.


ATELIER : VULCANIZARE


POST DE LUCRU : VULCANIZATOR ANVELOPE


MOD DE UTILIZARE : VOPSIRE INTERIOR MATRITE PRIN STROPIRE

RISCURI :






Produs neclasificat ca periculos




PROTECTII



- Manusi pentru protectia mainilor

- Bocanci cu virf metalic

- Ochelarii de protectie


PRESCRIPTII :







S24 : a se evita contactul cu pielea


S25: a se evita contactul cu ochii

S29: a nu se arunca la canalizare




PRIM AJUTOR :




Contactul cu ochii: Spalati imediat cu apa din abundenta

Contactul cu pielea: spalati cu apa si sapun din abundenta

Inghitire: A nu se provoca voma .Consultati urgent medicul

Inhalare : Iesiti in aer liber


MASURI DE IGIENA : .Spalati atent mainile inainte de a manca,a fuma sau a folosi toaleta

PROTECTIA MEDIULUI

Consemne de mediu pentru stocare produs:

Produsul se depoziteaza in butoaie de tabla cu capac

Consemne in caz de deversare accidentala sau scurgeri de produs :


Deversare mai mare de 5 kg :

1.Se anunta imediat Dispeceratul (la telefoanele 302 sau 304) sau functia de mediu (la telefoanele 195 sau 116)

2.Se intervine cu absorbant specific

3.Reziduurile se colecteaza intr-un ambalaj special ,care se eticheteaza si se preda la depozitul de deseuri al uzinei




Deversare mai mica de 5 kg :

1.Se intervine cu absorbant specific

2.Reziduurile se colecteaza intr-un ambalaj special ,care se eticheteaza si se preda la depozitul de deseuri al uzinei

Consemne pentru eliminarea deseurilor :

Se colecteaza separat ,in ambalaje prevazute cu eticheta de identificare.

Se preda la depozitul de deseuri al uzinei .

Este interzisa deversarea in apa , sol sau reteaua de canalizare !

7. Consemne Securitate si Igiena Atelier

CONSEMNE SECURITATE ATELIER

PORTUL INCALTAMINTEI DE SECURITATE ESTE OBLIGATORIU IN ATELIER








PORT MANUSI DE PROTECTIE LA OPERATIILE DESEMNATE



PORT OCHELARI LA OPERATIA DE SUFLARE MATRITE CU AER









PORT PROTECTII AUDITIVE IN ZONELE DESEMNATE



UTILIZARE INTERZISA A TELEFONULUI MOBIL

PERSONAL IN TIMPUL LUCRULUI








Politica de confidentialitate | Termeni si conditii de utilizare



DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 2022
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2024 . All rights reserved
