DIMENSIUNILE CARACTERISTICE ALE NAVEI



Dimensiunile caracteristice sunt elementele geometrice liniare ale corpului navei, masurate in metri, cu nava pe carena dreapta.

Dimensiunile care definesc geometria navei sunt:

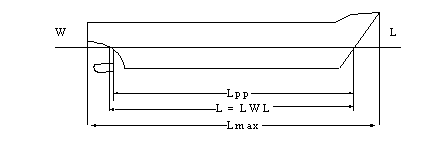

a)     Lungimea maxima (Lmax) este distanta orizontala intre punctele extreme ale navei, excluzand partile proeminente nestructurale de la extremitatile navei, cum ar fi bompresul;

b)     Lungimea intre perpendiculare (Lpp) este distanta orizontala intre perpendiculara prova, la intersectia planului de plutire cu marginea interioara a etravei si perpendiculara pupa, la intersectia cu marginea interioara a etamboului cu linia de plutire (in majoritatea cazurilor perpendiculara pupa se confunda cu axul carmei);

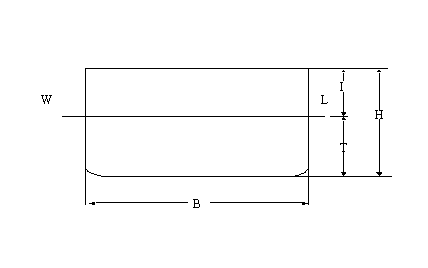

c)      Latimea maxima (Bmax) este distanta orizontala masurata intre punctele extreme ale corpului navei in sectiunea maestra, netinand seama de partile proeminente ale navei, cum ar fi braul de acostare;

d)     Latimea de calcul (B) este distanta masurata pe orizontala in planul cuplului maestru la nivelul liniei de plina incarcare;

e)     Inaltimea de constructie (H) este distanta masurata pe verticala in sectiunea maestra de la fata superioara a chilei pana la intersectia suprafetei inferioara a liniei puntii principale;

f)        Inaltimea bordului liber (F) este distanta masurata pe verticala, la jumatatea lungimii dintre perpendiculare, intre linia puntii principale si linia de plutire: F = H T, unde T reprezinta pescajul. Nivelul liniei de plutire de plina incarcare variaza in functie de zona in care se afla nava si anotimp. Aceste linii pentru diferite zone geografice si anotimpuri sunt materializate pe marca de bord liber.

g)     Pescajul navei (T) este distanta masurata pe verticala de la linia de baza la linia pescaj pupa (Tpp), pescaj prova (Tpv) si pescaj mediu (Tm). Relatia dintre pescaje este data de formula Tm = (Tpv + Tpp)/2. Cand pescajul prova este mai mare decat pescajul pupa se spune ca nava este aprovata, iar cand pescajul pupa este mai mare decat pescajul prova, nava este apupata.
