Proiect Confectioner tamplarie din aluminiu si mase plastice - Fereastra aluminiu oscilobatanta dreapta

Grup Scolar Industrial

Nicolae Cioranescu

Tirgoviste

Proiect

Calificarea: Confectioner tamplarie din aluminiu si mase plastice.

Tema proiect: Fereastra aluminiu oscilobatanta dreapta

Cuprins

1.Argument:

1.1 Motivatia alegerii temei.

1.2 Generalitati privind tamplaria din aluminiu, P.V.C, lemn stratificat.

2.Caracteristici generale ale ferestrelor, usilor, peretilor cortina:

1.1 Clasificare.

1.2 Componente.

1.3 Materiale.

3.Date tehnice referitoare la fereastra, use, perete cortina:

1.1 Materiale, Avantaje, Dezavantaje.

1.2 Dimensiuni.

1.3 Sistemul de profile.

1.4 Feronerie.

1.5 Necesarul de materiale.

1.6 Sectiunea.

4.Tehnologia de executie:

1.1 Succesiunea operatiilor.

1.2 Utilaje.

1.3 Scule.

1.4 Dispozitive.

5.Bibliografie.

6.Anexe:

1.1 Desen.

1.2 Desen de ansamblu.

1.3 Desen profile.

1.4 Fisa tehnologica.

1.Argument.

Motivatia alegerii temei.

Tema de proiect Fereastra aluminiu oscilobatanta dreapta a fost aleasa de mine deoarece este o fereastra folosita la interiorul cladirilor si reprezinta o lucrare importanta dintr-o incapere.

Fereastra din aluminiu este des intalnita de catre toti oamenii si are o constructie din punc de vedere practic usoara.

Tamplaria din aluminiu este foarte usor de intretinut culoarea neschimbandu-se odata cu trecerea timpului datorita vopsirii profilelor de tamplarie din aluminiu in camp electrostatic.

Referindu-ne la preturi tamplarie aluminiu putem spune ca diferenta de pret intre o tamplarie aluminiu cu deschidere simpla si o timplarie aluminiu cu deschidere oscilobatanta este de aproximativ 10%. O alta clasificare a ferestrelor de tamplarie aluminiu cu geamuri termopane ar fi dupa numarul de canate pe care le au respectivele ferestre. Astfel ca pot exista ferestre cu un singur canat , cu doua canate, cu trei canate si chiar mai multe canate dar cele mai uzuale fiind cele 3 enumerate mai sus. Tamplaria din aluminiu se poate imparti si dupa tipurile de profile care intra in componenta ei care pot fi cu bariera termica sau fara bariera termica cele din urma utilizandu-se frecvent la tamplaria din interiorul casei unde nu este necesara bariera termica intre doua incaperi.

1.2 Generalitati privind tamplaria din aluminiu:

Aluminiu este cel mai raspandit metal in scoarta tereatra, iar printre elemente ocupa locul al treilea in urma oxigenului si siliciului. Datorita activitatii sale chimice mari, se gaseste in natura numai sub forma de compusi. impreuna cu oxigenul si siliciul formeaza 82,58% din scoarta terestra.

2.Caracteristici generale ale ferestrelor, usilor, peretilor cortina:

1.1 Clasificare

Ferestrele se pot clasifica din mai multe puncte de vedere, insa dupa tipurile constructive si functiile pe care le indeplinesc, pot fi:

Ferestre fixe;

Ferestre simple cu deschidere exterioara;

Ferestre simple cu deschidere interioara;

Ferestre duble cu deschidere interioara-exterioara

Ferestre cuplate;

- geamuri termopan fixe, nu au nici o deschidere (sunt ca o vitrina)
- geamuri termopan simple, cu deschidere de la stanga la dreapta sau de la dreapta la stanga

- geamuri termopan oscilo-batante cu dubla deschidere.

Parti componente:

-Profil toc (L)

-Profil cercevea (Z)

-Cremon

-Balamale

-Tija cremon

1.3 Materiale.

-profil toc(L) 2 buc

-profil toc(L) 2 buc

-profil cercevea (Z) 2    buc

-profil cercevea (Z) 2 buc

-cremon-2 buc

-tija cremon-1 buc

-balamale -3 buc

-geam -2 buc

-baghete -4 buc

3.Date tehnice referitoare la fereastra, use, perete cortina:

1.1 Materiale, Avantaje, Dezavantaje.

a)Materiale:

Fiecare profil in parte va fi masurat si debitat asa cum ne cere desenul, pentru acesta nu vom lasa nici-un ados in plus deoarece nu va fi nevoie de lipire acesta va fi prin cu braduti, scoici.

b)Avantaje.

Profilele sunt usoare ca prin urmare fereastra va fi si ea un element destul de usor fata de celelalte materiale" PVC, Lemn , Lemn stratificat".

Este un aliaj cu duritate buna si rezistent la unele intemperii.

Acesta nu necesita armatura asa cum necesita P.V.C-ul.

In cazul profilului de aluminiu. geamul este strans perfect pe surub si nu permite patrunderea apei.

Izoleaza termic si fonic atat cat este necesar.

Profilul nu rugineste , nu se ingalbeneste, si nu isi schimba forma, are durabilitate buna.

c)Dezavantaje.

Are un cost mai ridicat fata de Pvc dar si fata de lemnul stratificat.

Nu etanjeaza perfect asa cum ar trebui iar bariera termica este mai mica deoarece acesta nu are decat o singura camera.

Imbinare la unghiul de 90 de grade nu se face perfect si permite aerului sa treaca in cantitati mici.

1.2 Dimensiuni.

670 x 1090 mm

1.3 Sistemul de profile.

Compact    PR-32

1.4Feroneria

Se pot folosi toate sistemele de feronerie consecrate , rezistente la coroziune si fixate cu suruburi inoxidabile,montate in concordanta cu standardele STS. Sistemul de feronerie ales trebuie sa corespunda sistemului de profile folosit si tipului de freastra realizat pentru a nu exista neclaritati sau defectiuni in timpul montajului sau dupa acesta.

1.4 Necesarul de materiale.

-profil toc(L) 2 buc-670 mm

-profil toc(L) 2 buc-1090 mm

-profil cercevea (Z) 2buc-658 mm

-profil cercevea (Z) 2buc-1078 mm

-cremon-1 buc

-tija cremon-1 buc

-balamale -2 buc

-sistem oscilobatant

-geam deschidere batant drepta 1buc 646 x 1066 mm

-baghete -4 buc

4.Tehnologia de executie:

1.1 Succesiune operatiilor.

-Alegerea materialului (semifabricatului)

-Trasarea

-Debitarea

-Taierea chederului

-Fixarea chederului

-Debitarea baghetelor

-Montarea feroneriei    -balamale

-tija cremon

-cremon

-blocatori -2 buc

-controlul calitatii

1.2 Utilaje.

-Masina de debitatat profil toc (L)

-Masina de debitat profil cercevea (Z)

-Masina de debitat profil montant (T)

-Masina de debitat baghete.

1.3 Scule. si dispozitive.

Indiferent de nivelul de utilare al atelierului, datorita faptului ca productia implica multa munca manuala, sculele, dispozitivele si alte dotari sunt indispensabile intr-un atelier de tamplarie din aluminiu, lipsa acestora facand imposibila desfasurarea activitatii in conditii decente de calitate si productivitate:

masina de gaurit (bormasina) cu percutie cu mandrina SDS- pentru montaj la santier

polizor unghiular cu diametru 230 mm, putere minima 2000 W - pentru demolari la santier

bormasina electrica cu mandrina pana la 13mm - pentru lucrul in atelier

surubelnita electrica sau pneumatica

capete bit pentu surubelnita

freza biax, electrica sau pneumatica

freza sferica pentru curatarea canalului (nutului) de garnitura pentru biax

ghilotina pentru feronerie, manuala sau pneumatica

polizor

fierastrau pendular pentru debitarea panelului

pistoale de suflat aer comprimat

freze pentru profilare montant, (specifice profilului) pentru masina de frezat montanti

bacuri de sudura (specifice profilului), pentru masina de sudat

bacuri debitare baghete (specifice profilului), pentru masina de debitat baghete

sablon pentru fixat montantul (specific profilului)

sabloane pentru balamalele de usa si pentru feroneria oscilobatanta (specifice sistemului de feronerie)

cutit - freze pentru pantograf

dispozitiv de antrenare cu 3 burghie simultan (gauri cremon), sau sablon de gaurire, in cazul in care pantograful nu este echipat cu un astfel de dispozitiv; acest dispozitiv este bine sa fie dotat cu burghie in doua trepte

cutit semiluna (cutit Don Carlos)

foarfeca pentru garnituri

lopatica de plastic pentru montant geam.

1.4 Dispozitive.

-dispozitiv de frezat

-dispozitiv de perforat (perforator) sau matrita

-dispozitiv pistol cu aer comprimat

-Dispozitiv de verificat cu bula de aer.

-Ruleta.

-Vinclu

-surubelnita electrica sau pneumatica.

- subler, rigla, vinclu, raportor, pistol silicon.

-surubelnita manuala, dalti, chei hexagonale, cutter, ciocan, foarfeca pentru garnituri, capat bit.

-ciocan cauciuc

-carlos

5. Bibliografie.

-www.compakt.ro

-www.gealan.ro

-www.sinax.ro

-www.naturd.ro

-www.twist.ro

-www.rehau.ro

-www.balcan.ro

-www.acoording.ro

-www.palatcomtur.ro

-www.aplast.ro

-www.alumil.ro

-www.jurasic.ro

-www.vimar.ro

-www.infoindustry.ro

-www.konsafir.ro

6.Anexe.

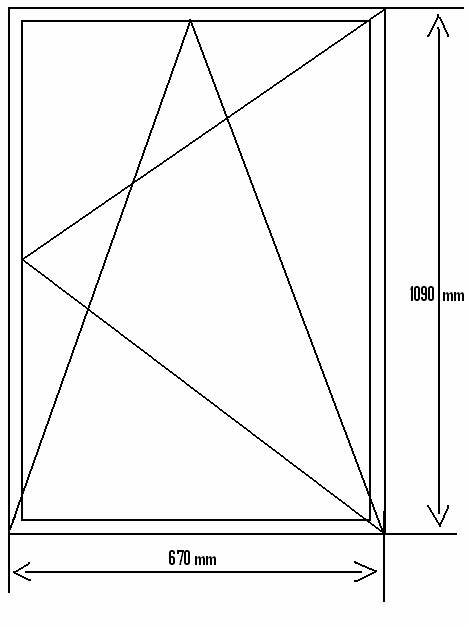

1.1 Desen.

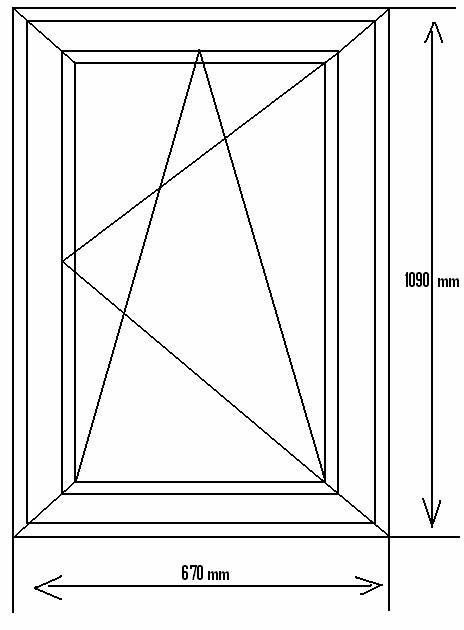

1.2 Desen de ansamblu.

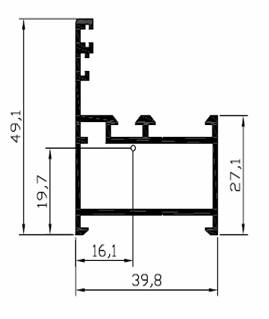

profil CERCEVEA "Z"

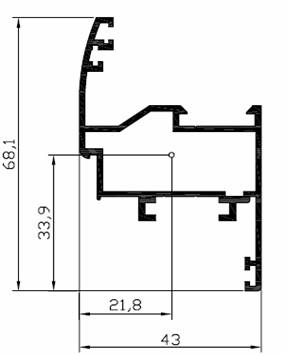

profil TOC "L"

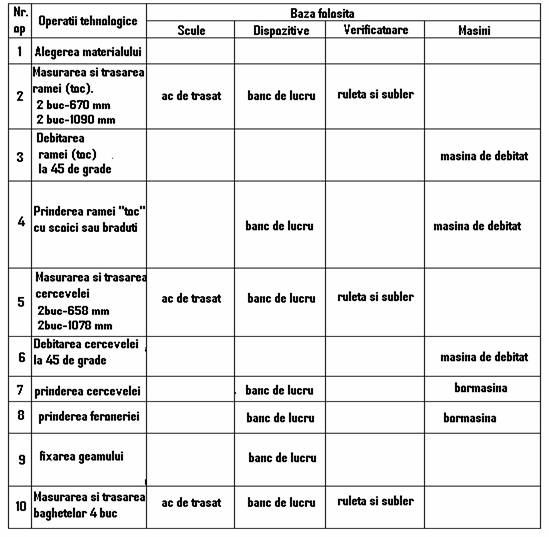

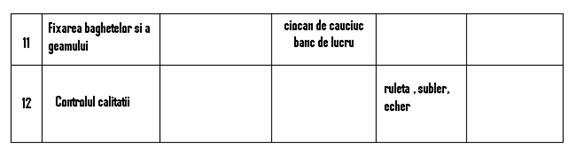

1.4 Fisa tehnologica.

Unitatea de invatamant: Fisa tehnologica

Atelier______________

Data______________
