SCARI



            Scarile sunt subansambluri structurale care asigura legatura pe verticala intre diferitele niveluri (etaje) ale cladirilor, precum si intre exterior si interior, prin planuri orizontale denumite trepte, asezate denivelat unele in report cu altele, de regula echidistante.

            La proiectarea si realizarea scarilor trebuie sa se asigure:

·                     Circulatia comoda si sigura;

·                     Fluenta evacuarii in caz de pericol, cu evitarea blocajelor;

·                     Protectia in caz de incendiu contra propagarii focului si fumului;

·                     Rezistenta la solicitari mecanice;

·                     Aspect placut.

Aceste deziderate sunt cuprinse in „Teoria arhitecturii”, STAS – 2965/87 si norme PSI

      Scarile pot fi clasificate in functie de numeroase criterii. printre cele mai criterii sunt:

1.Dupa importanta functionala si destinatie:

·         Scari monumentala;

·         Scari principale;

·         Scari secundare;

·         Scari de incendiu;

·         Scari industriale.

2.Dupa pozitia fata de constructie:

·         Scari interioare;

·         Scari exterioare.

3.Dupa modul de comportare la foc:

·         Rezistente le foc;

·         Semirezistente la foc;

·         Semicombustibile;

·         Combustibile;

·         Inflamabile.

4.Dupa materialul din care au fost realizate:

·         piatra;

·         zidarie de caramida;

·         lemn;

·         beton simplu sau armat monolit;

·         beton simplu sau armat prefabricat;

·         metal.

5.Dupa forma in plan:

·         scara cu una sau mai multe rampe, continue sau cu podest de odihna;

·         scara balansata la capatul rampelor;

·         scara cu rampe curbe sau spiralate, continue sau cu podest.

6.Dupa inaltimea contratreptelor:

·         scara cu trepte joase h < 16.5cm.;

·         scara cu trepte cu inaltime medie 16.5 < h < 17.5cm;

·         scara cu trepte cu inalte 17.6 < h < 22.5cm.

·         scara abrupte 22.6 < h < 30cm

7.Dupa schema statica:

·         scara din elemente liniare;

·         scara din elemente de suprafata;

·         scara spatiala.

            1.ELEMENTE GEOMETRICE SI DE PROIECTARE A SCARILOR



            Treapta este elementul alcatuit dintr-o suprafata orizontala pe care se calca.

                        Contratreapta este elementul alcatuit dintr-o suprafata ce leaga doua trepte consecutive. Contatreptele pot fi verticale inclinate, cu nas (ciubuc) sau pot lipsi.

                        Dimensiunile acestor elemente sunt l - latimea treptei si h – inaltimea contratreptei. Relatia intre cele doua dimensiuni materializata in formula lui PLANDEL, este foarte importanta pentru realizarea unei scari corecte.

                                                2h+l=62-64cm.



Pentru scari folosite la gradinite si crese se foloseste formula 2h+l=58-60cm.

Pentru scari cu trepte mai mici de 16cm. sau mai mari de 18cm. se foloseste formula 3h+l=80-85cm.

            Numarul de trepte este rezultatul impartirii inaltimii nivelului la inaltimea treptei.

                             n = Hnivel/htrapta

            Latimea scarii L se alege in functie de destinatia cladirii, de importanta scarii si de numarul de persoane evecuate in timpul normal de evecuare (vezi STAS 2956-58 – timp estimat 2.5-8min).

            Numarul fluxurilor scarii F se determina in functie de destinatia cladirii, de importanta scarii si de numarul de persoane evecuate in timpul normal de evecuare .

                             F = N / C                       N – numarul de persoane evecuate

                                                                                    N – capacitatea de  evecuare a unui  flux

·         1 flux     latimea 90-100cm.

·         2 flux     latimea 110-120cm.

·         3 flux     latimea 160-170cm.

·         5 flux     latimea         270cm.

            Linia de calcare (linia pasului) – proiectia in plan orizontal a liniei de folosire normala a treptelor ii se afla la 50-60cm. de vangul interor (ochiul scarii).

            Rampa – succesiunea neintrerupta a minim 3 trepte si cel mult 16trepte. Daca numarul de trepte este mai mare de 16 trepte rampa trebuie intrerupta prin portiuni orizontale podest, palier sau odihna.

            Podest sau odihna – portiuni orizontale ale rampelor cu latimea minim egala cu latimea celei mai late rampe intersectate.

            Vanguri – elemente de rezistenta de tip grinda pe care reazema treptele. in functie de pozitie vangurille pot fi interioare, exterioare si centrale.

            Balustrade  – elemente de protectie, prevazuta la partea libera a rampei sau a podestului. inaltimea balustradei trebuie sa fie 80-90cm.

            Mana curenta  – elemente de constructie, prevazuta la partea superioara a balustradei, ajutand la sprijinire si ghidare in timpul circulatiei.

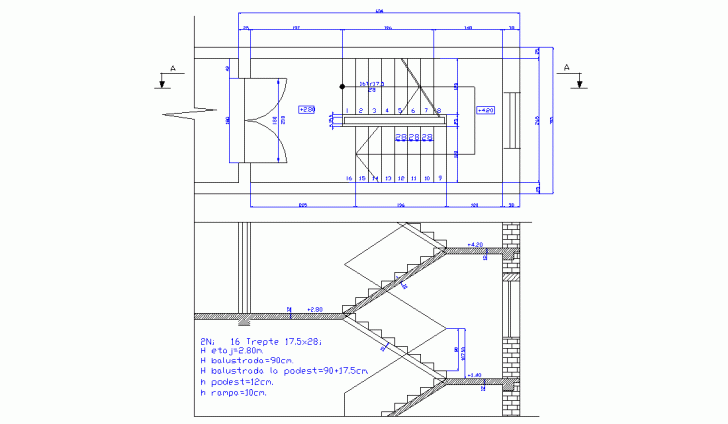

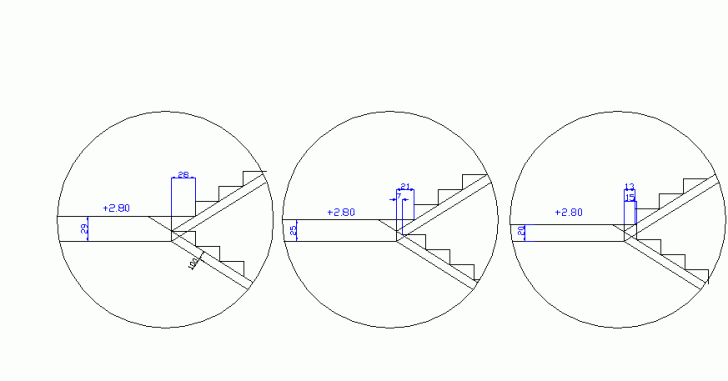

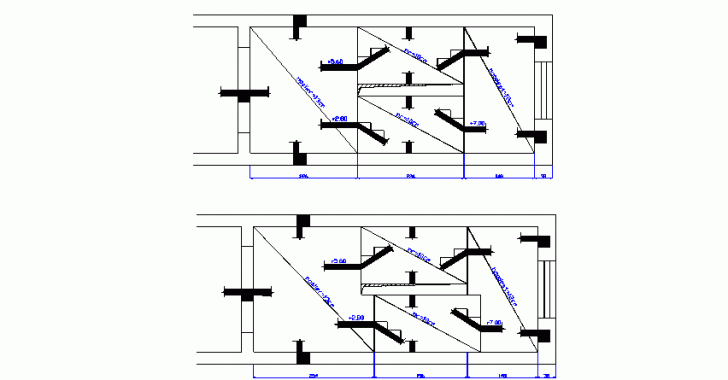

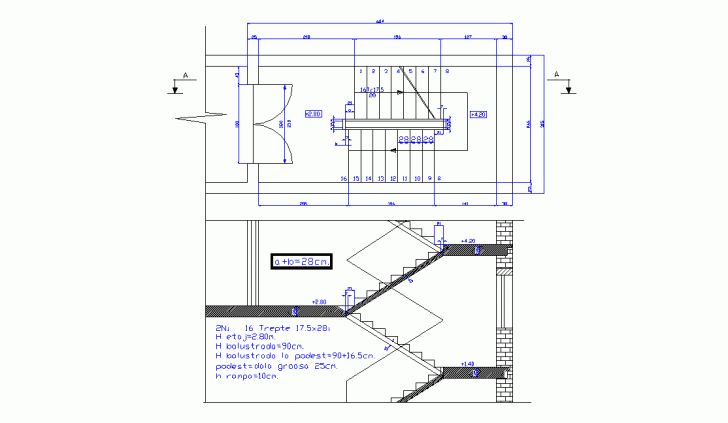

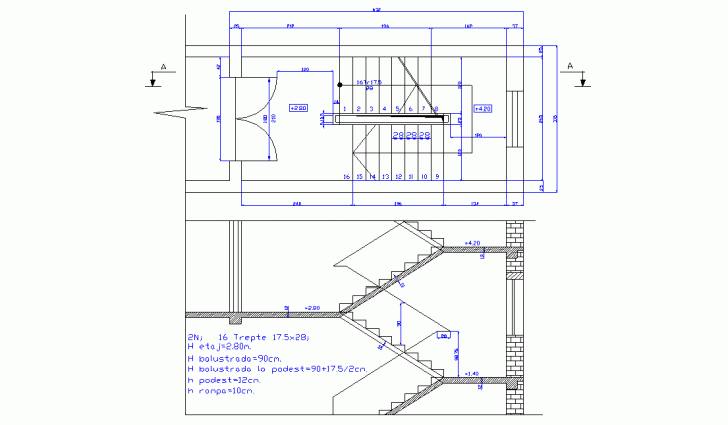

SCARA  IN DOUA RAMPE CU INTOARCERE LA 1800




BALANSAREA SCARILOR CU INTOARCERE LA 1800

          Folosirea scarilor rotite nu este recomandata deoarece in cazul scarilor cu latime sub 60 cm. latimea la ochiul scarii este sub 12 cm. iar in cazul scarilor mai late de 60 cm. latimea la exterior este mai mare de 70-80cm.




          Pentru a se evita aceste situatii neplacute se recomanda folosirea in locul rotirii a balansarii. Balansarea consta in inceperea rotirii treptelor inca din zona rampelor drepte, astfel ca intoarcerea se  face la un numar mai mare de trepte decat cel al treptelor simplu rotite,

          Numarul de trepte balansate este aproximativ dublu fata de fata de numarul de trepte simplu rotite,

                             Nb = Nr ± 1

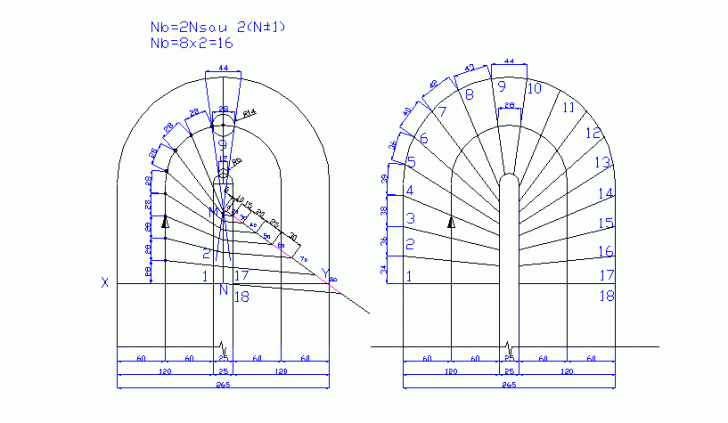

          Proiectarea scarilor balansate cu intoarcere la 1800 se poate face prin trei metode grafice:

1.     Metoda balansarii prin segmente egale;

2.     Metoda balansarii prin segmente proportionale;

3.     Metoda balansarii prin impartirea unui arc de cerc;

Pentru toate cele trei metode, operatiile premergatoare sunt comune.

OPERATII PREMERGATOARE COMUNE METODELOR DE TRASARE GRAFICA A BALANSARII SCARILOR.

1) Se traseaza linia pasului

2) Se traseaza, pe linia pasului, latimea treptelor 'l' care va ramane constanta pentru toate treptele

3) Determinam numarul de trepte balansate

in zona rotita sunt numar par n deci vom balansa (n±1)x2 trepte

exemplu:-8 trepte rotite  trepte (6-13) se vor balansa 16 trepte (2-17)     (8x2)=16

in zona rotita sunt numar impar m deci vom balansa (mx2)±1 trepte

exemplu:-7 trepte rotite  trepte (7-13) se vor balansa 13 trepte (4-16)     (7x2)±1=13

4) Se traseaza treptele sau cele doua trepte din axul scarii, masurand 12cm. pe marginea ochiului scarii si unind punctele gasite cu punctele corespunzatoare de pe linia pasului.

5) Se traseaza axa X-Y linia ultimilor muchii de treapta ce raman normale

In continuare pasi vor fi diferiti pentru fiecare metoda in parte.

METODA DE TRASARE GRAFICA A BALANSARII SCARILOR PRIN SEGMENTE EGALE.

6A) Se prelungeste linia treptelor pana la axa X-Y obtinandu-se punctele A si B la distanta 'a' unu fata de altul

7A) Pe axa X-Y se traseaza segmente egale cu 'a' de atatea ori cate trepte mai sunt de balansat C,D,E,F..

8A) Unim punctele astfel obtinute cu punctele de pe linia pasului corespunzatoare obtinem directiile muchiilor treptelor balansate.

9A) Pe cealalta rampa se traseaza prin simetrie.

METODA DE TRASARE GRAFICA A BALANSARII SCARILOR PRIN SEGMENTE PROPORTIONALE.

6B) Se prelungeste linia treptelor pana intersecteaza  axul scarii in punctul M

7B) Se noteaza cu N intersectia axului scarii cu axa X-Y

8B) Se imparte segmentul MN in segmente proportionale incepand de le M spre N, Numarul de segmente proportionale este egal cu numarul de trepte balansate de pe o rampa.

9B) Unim punctele astfel obtinute cu punctele de pe linia pasului corespunzatoare obtinem directiile muchiilor treptelor balansate.

10B) Pe cealalta rampa se traseaza prin simetrie.

METODA DE TRASARE GRAFICA A BALANSARII SCARILOR PRIN IMPARTIREA UNUI ARC DE CERC

6C) Se traseaza un sfert de cerc cu raza  MN

7C) Se proiecteaza pe arc punctul de pe ochiul scarii deja trasat si se obtine punctul M´

8C) Se imparte arcul M´N in parti egale si se proiecteaza punctele astfel obtinute pe conturul ochiului scarii, Numarul de arce egale este  egal cu numarul de trepte balansate de pe o rampa.

9C) Unim punctele astfel obtinute pe conturul ochiului cu punctele de pe linia pasului corespunzatoare obtinem directiile muchiilor treptelor balansate.

10C) Pe cealalta rampa se traseaza prin simetrie.

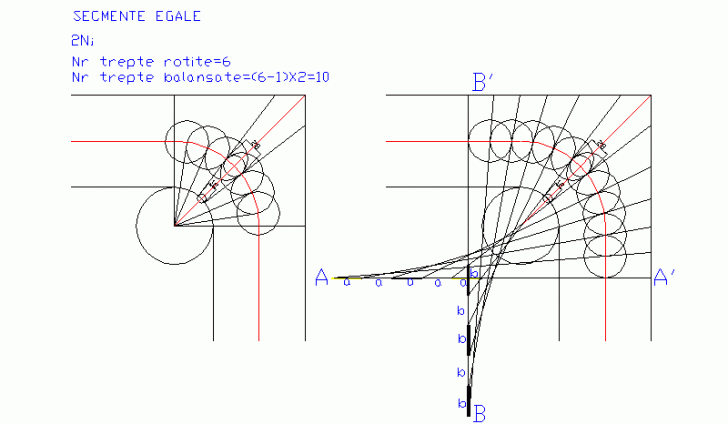

BALANSAREA SCARILOR CU INTOARCERE LA 900  METODA PRIN SEGMENTE EGALE.

6D) Se prelungeste linia treptelor, trasate pana intersecteaza dreptele suport ale ultimilor muchii de treapta ce raman normale. Astfel se obtin pe doua segmente de dreapta  a si b pe dreptele AA´ respectiv BB´

7D) Pe axa AA´ se traseaza segmente egale cu 'a' de atatea ori cate trepte mai sunt de balansat pe acea rampa

8D) Pe axa BB´ se traseaza segmente egale cu 'b' de atatea ori cate trepte mai sunt de balansat pe acea rampa

9A) Unim punctele astfel obtinute cu punctele de pe linia pasului corespunzatoare obtinem directiile muchiilor treptelor balansate.

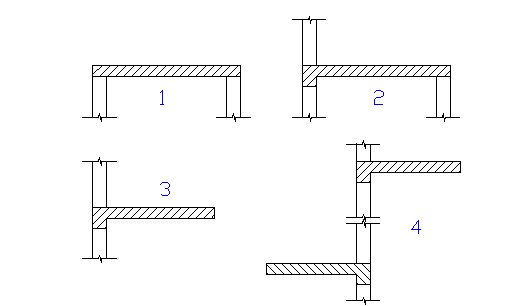

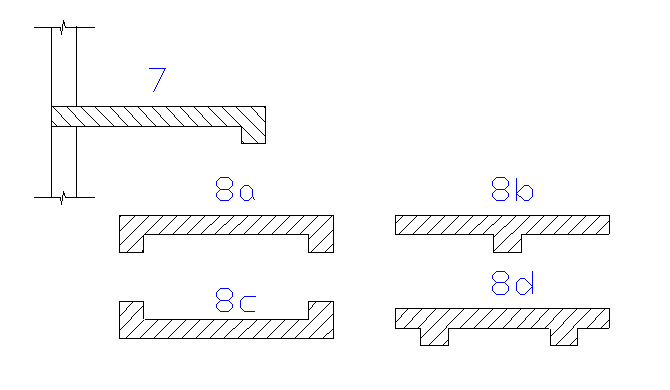

SECTIUNI VERTICALE TRANSVERSALE

(modul de sprijinire a rampelor)

1) Sprijin pe doi pereti

2) Incastrata la un capat si sprijinita la celalalt capat

3) Incastrata la un capat

4) Incastrata cu miez central

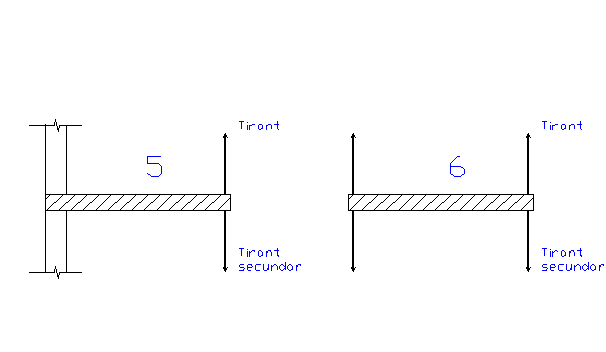

5) Rezemat-atarnata

6) Atarnata

7) Sprijin pe vang
