CALCULUL NUMERIC

AL STRUCTURILOR



Analiza statica- brat de  macara

Obiectivele studiului:

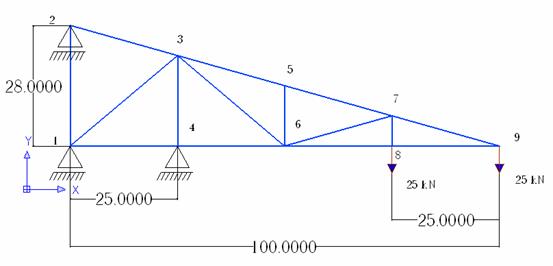

-determinarea deplasarilor nodale,reactiiunilor si tensiunilor pentru structura din figura(E=210000 Mpa, A=700mm,v =0.3)

Definirea problemei

            Definirea geometriei structurii

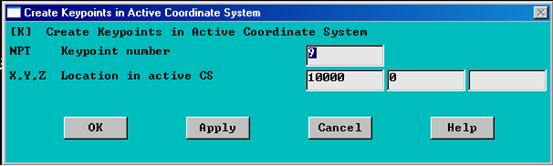

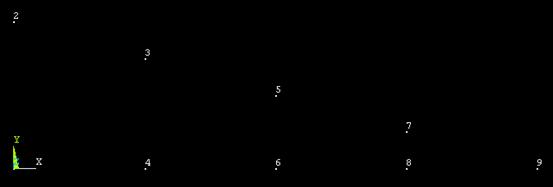

            Geometria structurii se defineste cu ajutorul primitivelor geometrice oferite de programul de studiu.In acest caz structura se va construi utilizind punctele cheie (keypoints),numerotate si prezentate in figura 1.Definirea punctelor cheie se face folosind meniul  preprocesaremodelarecrearepuncte cheiein sistemul de coordonate activ.Valorile coordonatelor x,y sunt cele prezentate in tabelul 1.

Tabelul 1 Coordonate puncte cheie

Punct    Punct

Coordonate

X                x

Y     y

1

0

0

2

0

2800

3

2500

2100

4

2500

0

5

5000

1400

6

5000

0

7

7500

700

8

7500

0

9

10000

0

Obs.Unitatile de masura nu sunt specificate in cadrul programului,prin urmare unitatile de masura trebuie sa fie coerente si de acelasi tip.

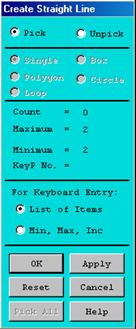

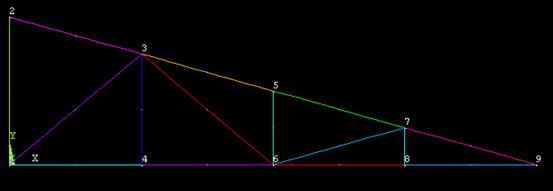

            Punctele cheie construite vor fi conectate prin linii;acestea se construiesc  selectind din meniul principal   preprocesaremodelarecrearelinielinielinie dreapta.cu ajutorul mouse-lui se selecteaza punctul 1 prin click,apoi se selecteaza punctul 2,rezultind linia 1-2,s.a.m.d.

Definirea tipului de element

            Discretizarea structurii se va face utilizind un element de tip ’’beam”,cu urmatoarele caracteristici:

2 noduri




3 grade de libertate pe fiecare nod u,v,w.

Sectiune transversala(arie)

Deformatie initiala

Caracterisici mecanice

Specific pentru intindere compresiune

Preia incovoiere.

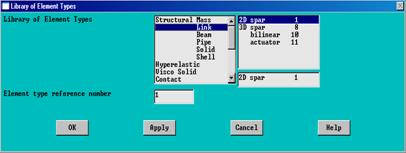

            Selectarea elementului se face din meniul  preprocesaretip elementadauga/editeza/sterge.Prin click se selecteaza  adauga  apoi in a doua ferestra se selecteaza elementul  2d elastic .

            Definirea sectiuni transversale si a caracteristicilor mecanice.

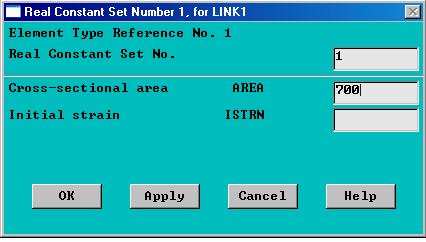

                        Definirea sectiunii transversale se face in meniul  preprocesareconstante realeadauga/editeaza/sterge.Prin click se obtine fereastra in care se specifica aria sectiunii transversale.

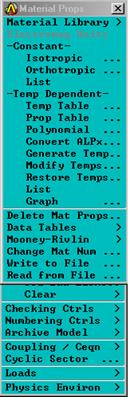

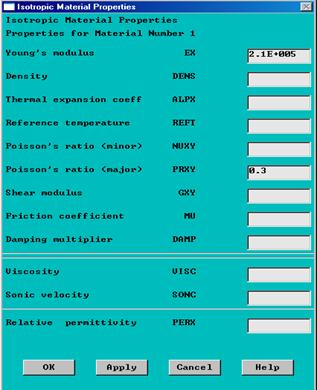

Definirea caracteristicilor mecanice se face in meniul preprocesareproprietati de materialmodele de material.Prin click se obtine fereastra in care se specifica caracteristicile mecanice ale materialului.

Discretizarea

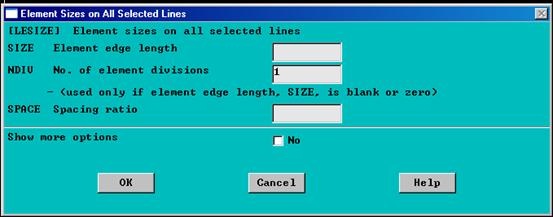

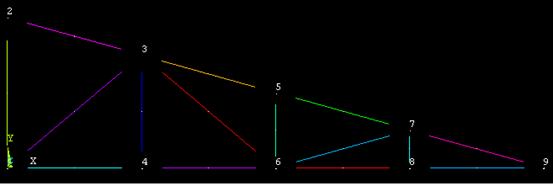

                        Discretizarea structurii se face utilizind elementul selectat in planul precedent.Avind in vedere caracteristicele elementului selectat,forma si incarcarea structurii,intr-o prima etapa  a studiului intr-un numar minim de elemente (15 elemente corespunzatoaer celor 15 bare din structura).In acest sens se va specifica programului numarul de elemente corespunzatoare unei forme geometrice intilnite (de exemplu ,in cite elemente sa imparta o linie),folosind  preprocesarediscretizarecontrolul dimensiuniicontrolul manual al dimensiuniilinietoate liniile,unde se specifica numarul de diviziuni cu valoarea 1.

                        Selectind din meniul principal preprocesarediscretizarediscretizareliniisi apoi alege tot se discretizeaza strucutra.

Rezolvarea problemei

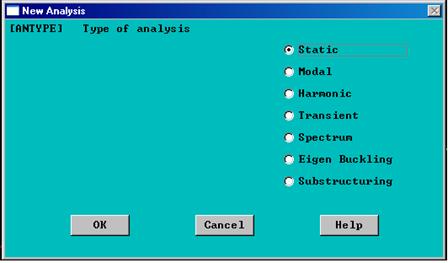

                        Etapa de solutionare a problemei presupune specificarea tipului de analiza,a solicitarii si a conditiilor de solicitare.din meniul de procesare(solutionnew analisisstatic,(se specifica tipul de analiza ,statica in domeniul deformatiilor mici).



Solicitarile cadrului se definesc din meniul   solutie/definire/aplica.

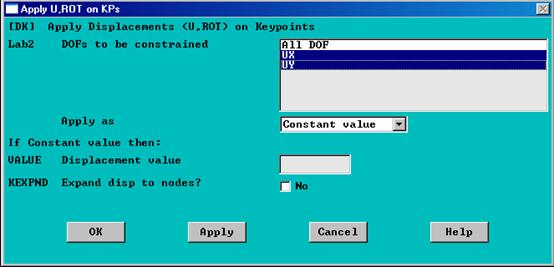

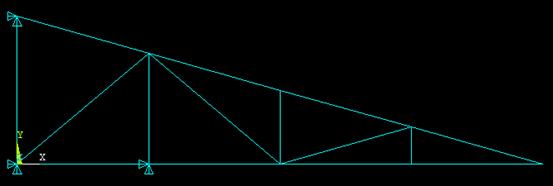

                        Reazemele cadrului se introduc ca deplasari restrictionate utilizand meniul  solutie/definre solicitare/aplica/structurala/deplsare/in puncte cheie.(punctele 1,2 si 4 )

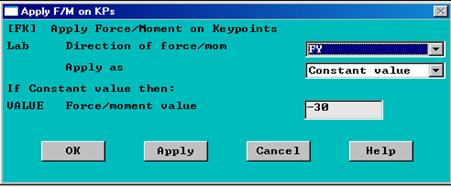

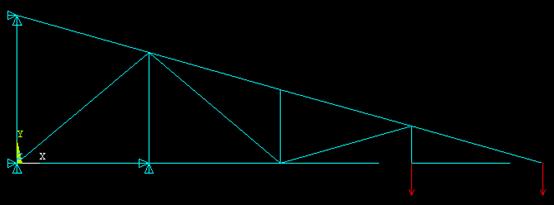

Fortele ce solicita structura se introduc utilizind meniul  solutie/definire solicitare/aplica/structurala/forta-moment/in puncte cheie.punctele (8 si 9) .

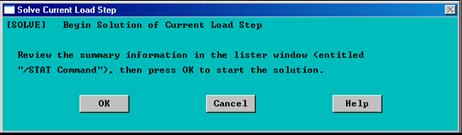

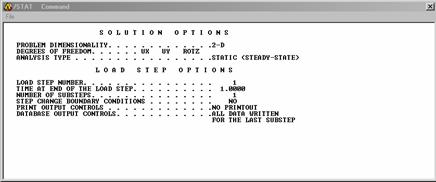

Pentru rezolvarea problemei din meniul principal se selecteaza solutie/rezolva/solicitare curenta.Programul va afisa un sumar cu parametrii de rezolvare

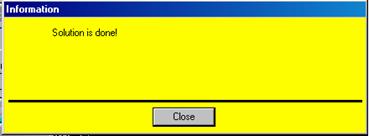

Problema este rezolvata daca programmul afiseaza, fara erori mesajul de finalizare a rezolvarii!

                        Rezultatele analizei numerice

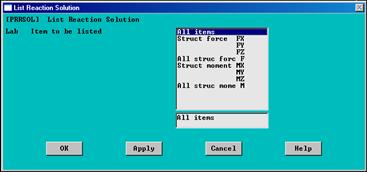

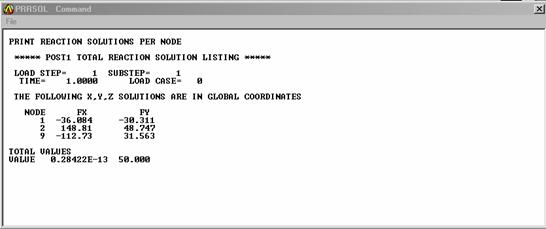

            Postprocesare/listare rezultate/reactiuni.

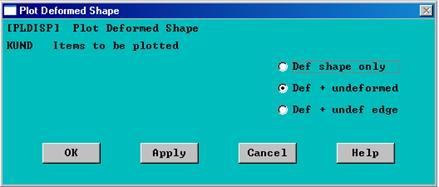

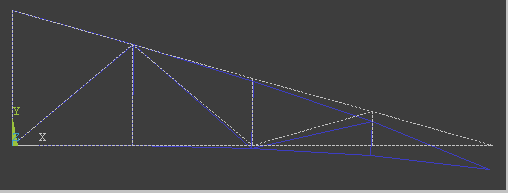

Postprocesare/desenare rezultate/forma deformata.
