PORTURILOR DE COMUNICATIE



A)    PORTURILE PARALELE

In prezent exista trei conectoare standard si patru standarde de operare, insa toate se numesc porturi paralele. Portul paralel foloseste pentru transferul datelor opt fire separate intr-un singur cablu, un fir pentru fiecare bit al octetului de date. Cablurile noi sunt realizate prin torsadarea celor opt fire.

Ultimele modele de interfete paralele ofera viteze de transfer de pana la 100

ori mai mare decat cea a portului serial simplu.

Inventat de IBM pentru cuplarea usoara a imprimantelor, se numeste si port de imprimanta. De fapt a fost inventat de firma Centronics Data Computer Corporation numindu-se de fapt port Centronics.

Portul paralel nu este identic cu Centronics, fiind adaptat pentru PC deci cu

dimesiuni mai mici.

In timp, portul paralel a inceput sa aspire la ceva superior, transmitand date la

50 150 KB pe secunda. In 1987, IBM a facut trecerea de la FDD de 5.25 la FDD 3.5 si avea nevoie de a transmite date intre doua PC-uri echipate cu aceste unitati. pentru aceasta a dezvoltat standardul Data Migration facility, utilizand cablu de date paralel prin care se comunica bidirectional.

Cand ambele capete ale cablului se legau la doua porturi paralele

bidirectionale, transferul datelor se facea la viteze maxime.

Firma Intel impreuna cu Zenit si Xircom au dezvoltat portul paralel extins

EPP, care permitea cresterea performantelor conexiunii de aproape 10 ori. Ulterior, firma HP si Microsoft au introdus standardul de extensie universal, Extended capabilities Port ECP., bazat pe transmiterea datelor printr-o legatura paralela de mare viteza.

In 1994, IEEE Standards board a aprobat standardul pentru portul paralel IEE

1284, care cuprindea toate modurile de baza si modelele de porturi.

1)     Tipuri de conectoare

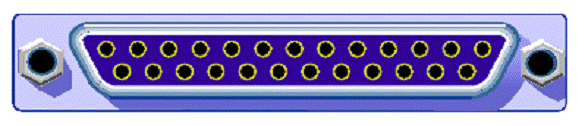

a.       Conectorul de tip A


Contactele se prezinta ca niste orificii in soclu, plasate la intervale de 0.1 inci, contactele fiind numerotate consecutiv de la dreapta la stanga. Este realizat din material plastic protejat de un invelis metalic.

Functiile pinilor sunt urmatoarele:

1 Strobe 14 Auto feed

2 Data bit 0 15 Error

3 Data bit 1 16 Initialize printer

4 Data bit 2 17 Select input

5 Data bit 3 18 Strobe ground

6 Data bit 4 19 Data 1 and 2 ground

7 Data bit 5 20 Data 3 and 4 ground

8 Data bit 6 21 Data 5 and 6 ground

9 Data bit 7 22 Data 7 and 8 ground

10 Acknowledge 23 Busy and Fault ground

11 Busy 24 Paper out, Select, and Acknowledge ground

12 Paper end (Out of paper) 25 AutoFeed, Select input, and Initialize ground

13 Select


Conectorul paralel poate lucra in cinci moduri de lucru:

Pin Compatibility Nibble mode Byte mode EPP mode ECP mode

mode

1 nStrobe HostClk HostClk nWrite HostClk

2 Data 1 Data 1 Data 1 AD1 Data 1

3 Data 2 Data 2 Data 2 AD2 Data 2

4 Data 3 Data 3 Data 3 AD3 Data 3

5 Data 4 Data 4 Data 4 AD4 Data 4

6 Data 5 Data 5 Data 5 AD5 Data 5

7 Data 6 Data 6 Data 6 AD6 Data 6



8 Data 7 Data 7 Data 7 AD7 Data 7

9 Data 8 Data 8 Data 8 AD8 Data8

10 nAck PtrClk PtrClk Intr PeriphClk

11 Busy PtrBusy PtrBusy nWait PeriphAck

12 PError AckDataReq AckDataReq User defined 1 nAckReverse

13 Select Xflag Xflag User defined 3 Xflag

14 nAutoFd HostBusy HostBusy nDStrb HostAck

15 nFault nDataAvail nDataAvail User defined 2 nPeriphRequest

16 nInit nInit nInt nInt nReverseRequest

17 nSelectIn 1284 Active 1284 Active nAStrb 1284 Active

18 Pin 1 (nStrobe) ground return

19 Pins 2 and 3 (Data 1 and 2) ground return

20 Pins 4 and 5 (Data 3 and 4) ground return

21 Pins 6 and 7 (Data 5 and 6) ground return

22 Pins 8 and 9 (Data 7 and 8) ground return

23 Pins 11 and 15 ground return

24 Pins 10, 12, and13 ground return

25 Pins 14, 16, and 17 ground return

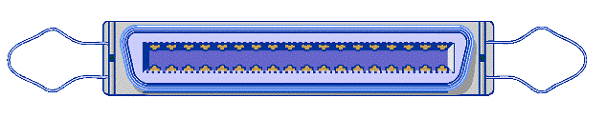

Conectorul B

Este o mostenire directa a modelului Centronics, utilizat in spateleimprimantei.


Contactele din conectorul mama cu 36 pini au forma unor lamele din

metal. Prin doua linii cu 18 contacte se formeaza o deschidere de forma

dreptunghiulara in care se introduce conectorul cablului. Dimensiunile sunt

2.75 inci lungime si 0.66 inci latime, contactele fiind la 0.085 inci.

Modul de atribuire a semnalelor pentru portul paralele Centronics este

urmatorul.

Pin Function

1 Strobe 15 External oscillator 2 Data bit 0 16 Signal Ground

3 Data bit 1 17 Chassis ground

4 Data bit 2 18 +5 VDC

5 Data bit 3 19 Strobe ground

6 Data bit 4 20 Data 0 ground

7 Data bit 5 21 Data 1 ground

8 Data bit 6 22 Data 2 ground

9 Data bit 7 23 Data 3 ground

10 Acknowledge 24 Data 4 ground

11 Busy

12 Paper end (Out of paper)

13 Select

14 Signal ground

25 Data 5 ground

26 Data 6 ground

27 Data 7 ground

28 Acknowledge ground

29 Busy ground

30 Input prime ground

31 Input prime

32 Fault

33 Light detect

34 Line count

35 Line count return

(isolated from ground)

36 Reserved

Modul de atribuire a semnalelor pentru portul paralel de imprimanta IBM este

urmatorul.

Pin Function

1 Strobe

2 Data bit 0

3 Data bit 1

4 Data bit 2

5 Data bit 3

6 Data bit 4

7 Data bit 5

8 Data bit 6

9 Data bit 7

10 Acknowledge

11 Busy

12 Paper end (Out of paper)

13 Select

14 Auto feed

15 No connection

16 Ground

17 No connection

18 No connection

19 Strobe ground

20 Data 0 ground

21 Data 1 ground

22 Data 2 ground




23 Data 3 ground

24 Data 4 ground

25 Data 5 ground

26 Data 6 ground

27 Data 7 ground

28 Paper end, Select, and

Acknowledge ground

29 Busy and Fault ground

30 Auto feed, Select in, and

Initialize ground

31 Initialize printer

32 Error

33 No connection

34 No connection

35 No connection

36 Select input

Conectorul C

Pentru a elimina confuzia intre cele doua tipuri de conectoare, a fost creat

conectorul IEEE 1284-C. Conectorul C este miniaturizat dimensiuni 1.75 x 0.375 inci.

2) Adaptoarele

Cablul standard de imprimanta este un cablu adaptor si utilizeaza urmatoarea

schema de legaturi. Modul de dispunere a semnalelor este urmatorul.

PC end 25-pin

connector

Function Printer end

36-pin

connector

1 Strobe 1

2 Data bit 0 2

3 Data bit 1 3

4 Data bit 2 4

5 Data bit 3 5

6 Data bit 4 6

7 Data bit 5 7

8 Data bit 6 8

9 Data bit 7 9

10 Acknowledge 10

11 Busy 11

12 Paper end (Out of

paper)

12

13 Select 13

14 Auto feed 14

15 Error 32

16 Initialize printer 31

17 Select input 36

18 Ground 19-30,33

19 Ground 19-30,33

20 Ground 19-30,33

21 Ground 19-30,33

22 Ground 19-30,33

23 Ground 19-30,33

24 Ground 19-30,33

25 Ground 19-30,33

Un cablu de imprimanta modern contine 25 de conexiuni si are semnalele de masa

divizate pe pini separati. la realizarea unui cablu paralel trebuie conectate toate

legaturile.

Host end A

connector

Function Peripheral end

B connector

1 nStrobe 1

2 Data bit 1 2

3 Data bit 2 3

4 Data bit 3 4

5 Data bit 4 5

6 Data bit 5 6

7 Data bit 6 7

8 Data bit 7 8

9 Data bit 8 9

10 nAck 10

11 Busy 11

12 PError 12

13 Select 13

14 nAutoFd 14

15 nFault 32

16 nInit 31

17 nSelectIn 36

18 Pin 1 (nStrobe)

ground return

19

19 Pins 2 and 3 (Data

1 and 2) ground

return

20 and 21

20 Pins 4 and 5 (Data

3 and 4) ground

return

22 and 23

21 Pins 6 and 7 (Data

5 and 6) ground

return

24 and 25

22 Pins 8 and 9 (Data

7 and 8) ground

return

26 and 27

23 Pins 11 and 15

ground return

29

24 Pins 10, 12, and

13 ground return

28

25 Pins 14, 16, and

17 ground return

30

Semnalele din cablu interactioneaza intre ele, in detrimentul tuturor. Cu cat

este mai mare lungimea cablului, cu atat semnalele care al parcurg sufera o

deformare mai mare. Lungimea maxima recomandata este de 3 m.
