CIRCUITE ELECTRICE FILIFORME, LINIARE



IN REGIM SINUSOIDAL

Lucrarea are ca scop studiul comportarii unor circuite liniare cu parametrii R, L si C constanti si concentrati, in regim permanent sinusoidal.

Se verifica experimental comportarea circuitelor liniare simple in regim sinusoidal, se determina parametrii unei bobine reale (RL si L) si defazajul dintre tensiunile masurate si curentul din circuit construindu-se diagramele fazoriale corespunzatoare.

MERSUL LUCRARII

1.     Circuitul RL

     Se realizeaza montajul din fig.1;

     Pentru diferite valori ale tensiunii din secundarul autotransformatorului AT se masoara curentul si tensiunile din circuit, valori care se trec in tab.1;

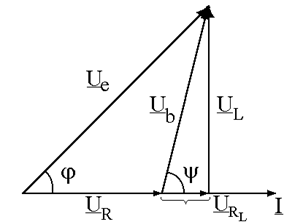

     Pentru un set de valori se construieste diagrama fazoriala, la scara pe hartie milimetrica, fig.2;

     Din diagrama se determina rezistenta bobinei RL si inductivitatea acesteia L, valori care se trec in tab.1 corespunzator liniei pentru care s-a facut diagrama

Fig.1 Fig.2

Tabelul 1

I

U

UR

Ub

j

w

RL

XL

L

[A]

[V]

[V]

[V]

[grd]

[rad/sec]

[]

[]

[H]

2.     Circuitul RC

     Se realizeaza montajul din fig.3;

     Pentru diferite valori ale tensiunii din secundarul autotransformatorului AT se masoara curentul si tensiunile din circuit, valori care se trec in tab.2;

     Pentru un set de valori se construieste diagrama fazoriala, la scara pe hartie milimetrica, fig.4;

Fig.3 Fig.4

Tabelul 2

I

U

UR

UC

j

w

[A]

[V]

[V]

[V]

[grd]

[rad/sec]




3.     Circuitul RLC

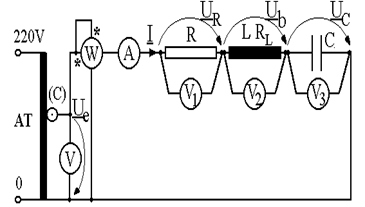

     Se realizeaza montajul din fig.5;

     Pentru diferite valori ale tensiunii din secundarul autotransformatorului AT se masoara curentul si tensiunile din circuit, valori care se trec in tab.3;

     Pentru un set de valori se construieste diagrama fazoriala, la scara pe hartie milimetrica, fig.6;

     Se modifica L sau/si C pana cand se atinge rezonanta de tensiune;

     Se realizeaza diagrama fazoriala pe hartie milimetrica in cazul rezonantei (UL0=UC0);

     Se determina factorul de putere Q (Q=UC0/U=UL0/U);

Fig.5 Fig.6

Tabelul 3

I

U

P

UR

Ub

UC

j

w

[A]

[V]

[W]

[V]

[V]

[V]

[grd]

[rad/sec]
