CIRCUITE REZISTIVE

Legea lui Ohm




Scopul lucrarii:

- masurarea curentului prin rezistor si a tensiunii la bornele acestuia.

- relatia de legatura dintre tensiunea aplicata si curent, pentru diferite valori ale rezistentei.

Necesarul de echipamente:

placa;

R = 100Ω, 2W;

R = 150Ω, 2W;

sursa de c.c.;

conductoare de legatura;

ampermetru 100mA c.c.;

voltmetru 10V c.c.

Circuitul electric:

Fig.1 Masurarea tensiunii si a curentului la un rezistor

Pasii de lucru:

Se realizeaza circuitul cu schema din figura 1, folosind rezistorul R = 100 . Se verifica daca polaritatea sursei si a multimetrului este corecta si daca a fost selectat corect domeniul aparatului.

Pornind de la tensiunea de alimentare de 0V, se mareste tensiunea din volt in volt pana la 10V. Se masoara curentul la fiecare pas. A nu se schimba setarile multimetrului. Se trec valorile in tabelul1.

Se repeta masuratorile pentru R = 150 A nu se schimba setarile multimetrului.

Tabelul 1

R = 100Ω

R = 150Ω

U [V]

I [mA]

U/I [

I [mA]

U/I [

Rezultate:

- Se traseaza graficul U = f(I), pentru cele trei valori ale lui R.

- Ce relatie de legatura se poate gasi intre tensiune si curentul prin rezistor ?

- Determinati raportul dintre U si I pentru valorile din tabel si notatile in coloana corespunzatoare. Ce reprezinta acest raport ?

Conectarea in serie a rezistoarelor

Scopul lucrarii:

masurarea caderilor de tensiune la bornele rezistoarele conectate in serie;

verificarea teoremei a II-a a lui Kirchhoff.

Necesarul de echipamente:

placa;

R1 = 100Ω, 2W,5%;

R2 = 150Ω, 2W,5%;

R3 = 1kΩ, 2W,5%;

sursa de c.c.;

conductoare de legatura;

ampermetru 10mA c.c.;

voltmetru 10V c.c.

Circuitul electric:

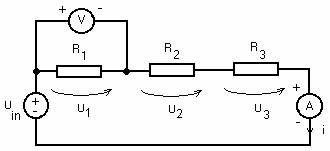

Fig.2 Masurarea caderilor de tensiune la rezistoarele conectate in serie

Pasii de lucru:

Se realizeaza circuitul cu schema din figura 2. Se verifica daca polaritatea sursei si a multimetrului este corecta si daca a fost selectat corect domeniul aparatului.

Se fixeaza tensiunea de alimentare la Uin =10V si se masoara curentul prin circuit.

Se masoara tensiunea U1 la bornele rezistorului R1 si se trece valoarea acestuia in tabelul 2.1.

Se masoara tensiunea U2 la bornele rezistorului R2 si se trece valoarea acestuia in tabelul 2.1.

Se masoara tensiunea U3 la bornele rezistorului R3 si se trece valoarea acestuia in tabelul 2.1.

Tabelul 2.1

R1 = 100Ω

U1 =

R2 = 150Ω

U2 =

R3 = 1kΩ

U3 =

Rezultate:

Se aduna valorile tensiunilor la bornele celor trei rezistoare si se compara cu valoarea tensiunii de alimentare.

La ce valoare a rezistentei caderea de tensinue este mai mare, respectiv mai mica? Ce regula se poate deduce de aici?



Se calculeaza raportul R/Rtot si raportul U/Uin si se trec in tabelul 2.2. Ce regula se poate deduce de aici?

Calculati rezultatul U1 + U2 + U3 - Uin si formulati un enunt.

Folosind legea lui Ohm sa se calculeze valoarea fiecarei rezistente in parte (tabelul 2.3)

Tabelul 2.2 Tabelul 2.3

R[Ω]

R/Rtot

U[V]

U/Uin

Val.nom.

Uin/I

R1

R2

R3

1kΩ

Conectarea in paralel a rezistoarelor

Scopul lucrarii:

masurarea curentului total si a curentilor prin rezistoarele conectate in paralel;

verificarea teoremei I a lui Kirchhoff.

Necesarul de echipamente:

placa;

R1 = 100Ω, 2W,5%;

R2 = 1kΩ, 2W,5%;

sursa de c.c.;

conductoare de legatura;

ampermetru 100mA c.c.;

voltmetru 10V c.c.

Circuitul electric:

Fig.3.1 Masurarea curentului total in cazul a doua rezistoare conectate in paralel

Fig.3.2 Masurarea curentului printr-un rezistor in cazul a doua rezistoare conectate in paralel

Pasii de lucru:

Se realizeaza circuitul din figura 3.1. Se verifica daca polaritatea sursei si a multimetrului este corecta si daca a fost selectat corect domeniul aparatului.

Se fixeaza tensiunea de alimentare la Uin =10V si se masoara curentul total prin circuit si se noteaza in tabelul 3.1.

Se masoara curentul I1 prin latura cu rezistorul R1 =100Ω si se trece in tabelul 3.1.

Se masoara curentul I2 prin latura cu rezistorul R2 =1kΩ si se trece in tabelul 3.1.

Tabelul 3.1

Itot[A]

I1[A]

I2[A]

Rezultate:

Se calculeaza rezistenta totala Rtot a conexiunii paralel a celor doua rezistoare cu relatia

Comparati raportul I1/ I2 cu raportul R1/R2 si confirmati teorema I a lui Kirchhoff:

Divizorul de tensiune in gol

Scopul lucrarii:

masurarea tensiunilor la un divizor de tensiune in gol;

formula divizorului de tensiune.

Necesarul de echipamente:

placa;

R = 100Ω, 2W,5% (doua);

R = 150Ω, 2W,5%;

R = 47Ω, 2W,5%;

potentiometru R = 220Ω,3W;

sursa de c.c.;

conductoare de legatura;

voltmetru 10V c.c.

Circuitul electric:

Fig.4.1 Masurarea tensiunilor in cazul unui divizor de tensiune

Fig.4.2 Masurarea tensiunilor in cazul unui divizor de tensiune format dintr-un potentiometru

Pasii de lucru:

Se realizeaza circuitul cu schema din figura 4.1 cu R1 = 150 , R2 = 47 . Se verifica daca polaritatea sursei si a multimetrului este corecta si daca a fost selectat corect domeniul aparatului.

- Tensiunea de alimentare se fixeaza la Uin =10V. Se masoara tensiunile U1 si U2 si se trec in tabelul 4.1.

- Se repeta masuratorile cu R1 = 100 si R2 = 100

Se repeta masuratorile cu R1 = 47 si R2 = 150

- Se realizeaza montajul cu schema din figura 4.2. Se masoara tensiunile U1 si U2 pentru 7 setari ale potentiometrului si se trec in tabelul 4.2.

Tabelul 4.1

R1[Ω]

R2[Ω]

U1[V]

U2[V]

U1+U2

R1/R2

U1 /U2



Tabelul 4.2

P

U1[V]

U2[V]

Rezultate:

Se traseaza graficul U1 si U2 in functie de R1 conform rezultatelor din tabelul 4.1

Se traseaza graficul U1 si U2 in functie de pozitiile potentiometrului conform rezultatelor din tabelul 4.2

Se aduna tensiunile U1 si U2, trecandu-se suma in tabelul 4.1. Care este relatia de legatura dintre tensiunea totala si tensiunile U1 si U2 ?

Se determina raportul R1/R2 si raportul U1 /U2 si se noteaza in tabelul 4.1. Care este relatia de legatura dintre valorile rezistentelor si cele ale tensiunilor corespunzatoare?

Deducerea formulei divizorului de tensiune:

Folosind formulele:

si cunoscand tensiunea de intrare Uin precum si raportul rezistentelor, se poate calcula tensiunea U2.

Din (1) rezulta ca

Inlocuind (3) in (2) rezulta

Tensiunea U2 va fi:

Aceasta formula a divizorului de tensiune este valabila numai in cazul in care divizorului de tensiune este in gol.

Divizorul de tensiune in sarcina

Scopul lucrarii:

masurarea raporturilor tensiunilor la un divizor de tensiune in sarcina.

Necesarul de echipamente:

placa;

R = 100Ω, 2W,5% (doua);

R = 150Ω, 2W,5%;

R = 47Ω, 2W,5%;

R = 1kΩ, 2W,5%;

potentiometru R = 220Ω,3W;

sursa de c.c.;

conductoare de legatura;

voltmetru 10V c.c.

Circuitul electric:

Fig.5.1 Masurarea tensiunilor in cazul unui divizor de tensiune in sarcina

Fig.5.2 Divizor de tensiune in sarcina

Pasii de lucru:

Se realizeaza circuitul din figura 5.1, dar fara rezistorul de sarcina RL. Se verifica daca polaritatea sursei si a multimetrului este corecta si daca a fost selectat corect domeniul aparatului.

- Tensiunea de alimentare se fixeaza la Uin =10V. Se masoara tensiunile U1 si U2 pentru 7 setari ale potentiometrului si se trec in tabelul 5.

- Se repeta masuratorile cu rezistorul de sarcina RL = 1k

- Se repeta masuratorile cu rezistorul de sarcina RL = 150

- Se repeta masuratorile cu rezistorul de sarcina RL = 100

Se repeta masuratorile cu rezistorul de sarcina RL = 47Ω.

Tabelul 5

P

RL = ∞

RL = 1kΩ

RL = 150Ω

RL = 100Ω

RL = 47Ω

U1[V]

U2[V]

U1[V]

U2[V]

U1[V]

U2[V]

U1[V]

U2[V]

U1[V]

U2[V]



Rezultate:

Care este tensiunea totala U = U1 + U2 pentru fiecare masuratoare

Sa se reprezinte grafic dependenta U1 si U2 in functie de pozitiile potentiometrului pentru fiecare rezistenta de sarcina RL (cele 5 valori).

Potentiometrul este format dintr-un rezistor fix, iar valorile intermediare pot fi alese modificand pozitia cursorului. Se seteaza potentiometrul din figura 5.2 dupa cum urmeaza: rezistenta dintre A si B de 120Ω, dintre B si C de 80Ω. Intre B si C se plaseaza rezistenta de sarcina de 47Ω (ca in fig.5.2). sa se determine tensiunea dintre B si C utilizand relatiile

daca intre A si C tensiunea aplicata este de 10V.

Puntea Wheatstone

Scopul lucrarii:

masurarea tensiunii in cazul in care puntea este dezechilibrata;

echilibrarea puntii.

Necesarul de echipamente:

placa;

R1 = 1kΩ, 2W,5%;

R2 = 47Ω, 2W,5%;

R3 = R4 = 100Ω, 2W,5%;

potentiometru R = 220Ω,3W;

sursa de c.c.;

conductoare de legatura;

voltmetru 10V c.c;

ohmmetru.

6.1 Puntea Wheatstone dezechilibrata

Circuitul electric:

Fig.6.1 Masurarea tensiunii la puntea Wheatstone dezechilibrata

Pasii de lucru:

Se realizeaza circuitul din figura 6.1. Se verifica daca polaritatea sursei si a multimetrului este corecta si daca a fost selectat corect domeniul aparatului.

Tensiunea de alimentare se fixeaza la Uin =10V. Se masoara tensiunea UAB (borna „-” a voltmetrului sa fie in punctul A iar borna „+” in punctul B) si se noteaza valoarea acesteia UAB =

Rezultate

- Calculati tensiunile U2 si U4 .

6.2 Echilibrarea puntii Wheatstone

Circuitul electric:

Fig.6.2 Echilibrarea puntii Wheatstone folosind un potentiometru

Pasii de lucru:

Se realizeaza circuitul 6.2. In acest circuit rezistoarele R3 si R4 din circuitul 6.1 au fost inlocuite cu un potentiometru.

- Tensiunea de alimentare se fixeaza la Uin =10V. Potentiometrul se regleaza astfel incat tensiunea UAB sa fie nula.

Deconectati potentiometrul din circuit si masurati rezistentele R3 si R4 cu un ohmmetru si notati valorile in tabelul 6.

Tabelul 6

R3[Ω]

R4[Ω]

Rezultate:

Care este relatia de legatura dintre rezistentele R3 si R4 pentru ca tensiunea UAB sa fie nula

Nota:In aplicatii, acest tip de punte este utilizata pentru masurarea rezistentelor in curent continuu. In acest caz se alege R1 = R2 . R3 devine rezistorul Rx care trebuie masurat si R4 este un potentiometru. Un ľA – metru se foloseste ca si indicator de nul pentru a verifica daca puntea este echilibrata.

Cand puntea este echilibrata exista urmatoarea relatie intre rezistente:

Deoarece R1 = R2 rezulta Rx = R4. Astfel valoarea lui Rx poate fi direct citita de pe scara potentiometrului cand puntea este echilibrata.
