CONVERTOARE NUMERIC ANALOGICE

Notiuni teoretice

1.Relatia de conversie



Convertoarele numeric-analogice (CNA) pun in corespondenta unui numar N o tensiune proportionala cu aceasta V(N), folosind drept constanta de proportionalitate o tensiune VR sau un curent IR de referinta.

Relatia de conversie pentru un CNA ideal este: Vo(N)=N*VR , unde N este numarul aplicat la intrare, VR tensiunea de referinta iar Vo(N) tensiunea la iesire.

Obs. - pentru relatii de conversie normate, Vo< VR, N este numar subunitar.

Numerele binare se scriu sub forma Nb=b1b2bn.

Valoarea zecimala a unui numar binar este: .

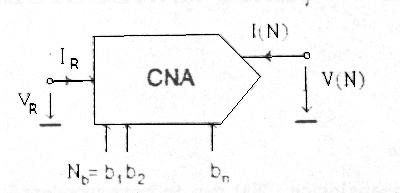

In figura de mai jos este reprezentat simbolul pentru un CNA.

Daca V(N) isi schimba polaritatea convertorul se numeste bipolar, in caz contrar numidu-se unipolar. Convertoarele care accepta tensiunea de referinta variabila in timp se numesc "cu multiplicare".

2.Marimi specifice convertoarelor N/A

Se considera CNA unipolare, in cod binar natural. Pornind de la VR, n si considerand convertorul ideal se definesc:

Tensiunea corespunzatoare bitului cel mai putin semnificativ VLSB ca fiind variatia minima a tensiunii de la iesire: .

Tensiunea corespunzatoare bitului cel mai semnificativ VMSB ca fiind variatia maxima a tensiunii V(N) daca se modifica un singur bit: .

Tensiunea de capat de scara VCS reprezentand tensiunea de la iesire cand N=Nmax: VCS=VR*Nmax unde pentru un CNA unipolar, in cod binar natural, Nmax=1-2-n.

Rezolutia, reprezentand numarul de cuante (2n) in care se poate diviza VR. De regula, rezolutia se exprima prin numarul de biti n.

3.Erori statice

Eroarea de zero (offset) ez se defineste ca fiind valoarea marimii de iesire pentru N=0: ez=V(0).

Eroarea de factor de scara eFS este datorata diferentei dintre domeniul real si ideal de variatie al marimii de iesire: , unde reprezinta domeniul real, fiind dat de relatia: .

Eroarea de neliniaritate eNL este abaterea maxima a tensiunii V(N) fata de o dreapta trasata prin punctele V(0) si V(Nmax).

Eroarea de neliniaritate diferentiala eNLD - este abaterea maxima a variatiei tensiunii de iesire pentru doua numere consecutive fata de valoarea . Un convertor se numeste monotonic daca V(N) este o functie monotona.

Eroarea relativa - er - este abaterea maxima intre V(N) si Vo(N). Aceasta eroare include eroarea de zero, de factor de scara si de neliniaritate.

Singurele erori corectabile sunt erorile de zero si factor de scara.

TIPURI DE CONVERTOARE

1.Convertoare cu retele resistive

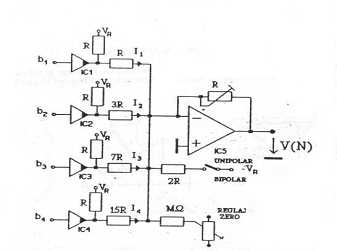

Schema de principiu:

Curentul Ik, corespunzator bitului bk, are valoarea: Ik=0 pentru bk=0; pentru bk=1.

Tensiunea V(N) are expresia: V(N)=VR*N.

2.Convertoare N/A stochastice

Aceste convertoare au o liniaritate superioara cu pretul unei viteze de conversie reduse.

Elementele care intra in compunerea unui CNA stochastic sunt: un registru de deplasare cu reactie, un sumator binar complet, un comutator de curent si un filtru trece jos.

Schema de principiu este prezentata in figura de mai jos:

Determinarea marimilor specifice convertoarelor N/A:

Tensiunea de referinta este VR=1.6V, iar numarul de biti este n=4.

unde Nmax=1-2-n.In cazul nostru VCS se ia cu semnul minus.

Date experimentale

N

Nb

V(N)

VL(N)

e1(N)

e2(N)

dV(N)

V(0)

Calculul erorilor:

ez=V(0)=0.142V

, unde . Astfel, daca V(Nmax)= -1.339V si V(0)=0.142V rezulta . Se obtine eFS= -1.481+1.5=0.019V.

In tabelul de mai sus s-au folosit pentru calculul erorilor e1 si e2 formulele:

e1(N)=(V-VL)(N)

e2(N)=(V-V0)(N)

Observatie: e1 si e2 sunt valori absolute.

Formula de calcul a lui VL: VL=a*N+b - aceasta fiind ecuatia dreptei care trece prin punctele V0 si V(Nmax). Se scrie ecuatia VL(15)=a*15+b, de unde rezulta a= -0.1V. Ecuatia obtinuta este .

dV(N)=V(N)-V(N-2-n) si reprezinta variatia tensiunii V(N) pentru doua numere consecutive.Exemplu:-daca V(0)=0.142V si V(1)=0.05V rezulta dV(N)=V(1)-V(0)=-0.092V.

Eroarea individuala a fiecarui bit:

Pentru bitul 1 (b1) avem N=0001 cu o eroare e1=0.66V.

Pentru bitul 2 (b2) avem N=0010 cu o eroare e1=0.061V.

Pentru bitul 3 (b3) avem N=0100 cu o eroare e1=0.041V.

Pentru bitul 4 (b4) avem N=1000 cu o eroare e1=0.08V.

Tema1

Verificati ca eroarea de neliniaritate nu este influentata de eroarea de zero si factor de scara.

Pornind de la definitia erorilor de zero si factor de scara se poate observa ca nu avem dependenta valorica intre eroarea de neliniaritate si celelalte doua.

Astfel, eroarea de zero depinde de valoarea marimii de iesire pentru N=0 - ez=V(0), iar eroarea de factor de scara , unde .

Se observa ca elementele componente ale ecuatiilor au o evolutie independenta, in timp ce eroarea de neliniaritate reprezinta o abatere fata de cazul ideal.

Tema4

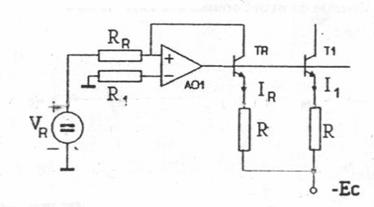

Calculati curentul de referinta pentru circuitul din figura:

Ecuatiile folosite in schema sunt:

VR+EC=IR(RR+R)+VCETR;

IR=IETR=ICTR;

IR*R=I1*R;

IR=I1
