CURENTUL ALTERNATIV

Curentul alternativ sta la baza functionarii majoritatii aparatelor electrice. Producerea curentului alternative se face in generatoare de curent alternativ numite si alternatoare a caror functionare au la baza inductia electromagnetica.




Valorile momentane (instantanee) ale marimilor fizice se noteaza cu litere mici (u,e,i).Sensul curentului indus se schimba la fiecare rotire cu 1800, adica dupa o jumatate de perioada.

C:Documents and SettingsdanielyoMy DocumentsMy Scans2009-06 (Jun)scan0001.jpg

Alternatorul este generatorul de curent alternativ care transforma energia mecanica in energie electrica. Functionarea alternatorului se bazeaza pe inducerea unei t.e.m in bobina statorului (numita si indus) , plasata in campul magnetic al rotorului (inductor), care este actionat (rotit) din exterior. Bobinele inductorului sunt alimentate de la un generator de current continuu.

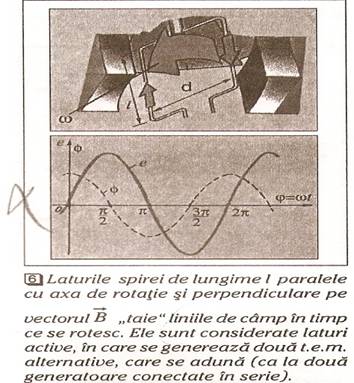

La baza producerii t.e.m alternative se afla fenomenul de inductie electromagnetic prin variatia fluxului magnetic la rotirea unei spire intr-un camp magnetic. Considerand fluxul magnetic variabil in timp :

Φ= BScosα= Φmaxcosωt,

se obtine expresia t.e.m induse : e= Emaxsinωt, unde Emax=ωΦmax

si ω=2πν, iar ν este frecventa.



Intr-un circuit cu un consummator de rezistenta R , alternatorul furnizeaza current electric. Intensitatea instantanee a curentului alternative are expresia :

i=e =Emax . sinωt=Imax sinωt

R R

unde Imax =Emax    este valoarea maxima (amplitudinea) intensitatii

R

curentului alternativ. Marimile curentului si tensiunii induse devin maxime, minime si nule in aceleasi moment de timp.Tensiunile alternative obtinute industrial au valorile : Emax = 220.√2 V si ν=50 Hz.

C:Documents and SettingsdanielyoMy DocumentsMy Scans2009-06 (Jun)scan0004.jpg
