Emitator Unde Ultrascurte

Mai jos am sa prezint schema unui emitator in Unde Ultra Scurte, asta insemnand intervalul de frecvente [88-108] Mhz. De asemenea,    si un circuit de alimentare. Trebuie sa tinem cont de faptul ca pentru a putea asculta telefoanele, trebuie sa ne luam curent de pe linia telefonica a victimei, bateriile fiind costisitoare.

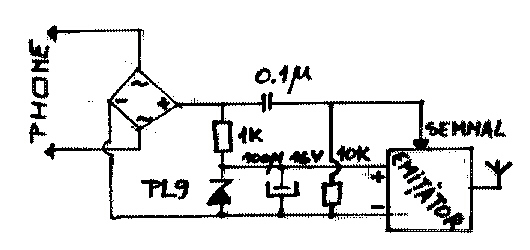

Sa incep deci cu alimentatorul:


Este folosita o punte de diode. Foarte frumos merg 4 diode 4001. Stabilizarea se face prin dioda Zenner PL9v. Se poate folosi  un DV9. Nu mai ramane decat emitatorul in sine.

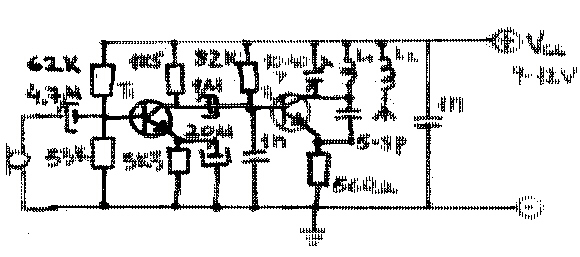

Imi cer scuze pentru rezolutia imaginii, insa a fost “scanata“ cu fax-ul.
Bobinele sunt de 7 spire Cupru Emailat.
Sarma are diametrul de 0.5 mm.
Diametrul bobinelor este cam cat un creion, asadar invartiti si voi sarma pe un creion.
Tranzistoarele pot fi de mai multe tipuri.
Primul este un preamplificator, (circuitul), deci tranzistorul este BC107.(De joasa frecv.)
Al doilea tranzistor este BF459 (Inalta frecventa, de putere).

In cazul in care v-ar fi de folos un desen nereushit al stabilizatorului ..
