Functionarea sondei ultrason dupa

schema bloc

  1. Sonde ultrason din prima generatie

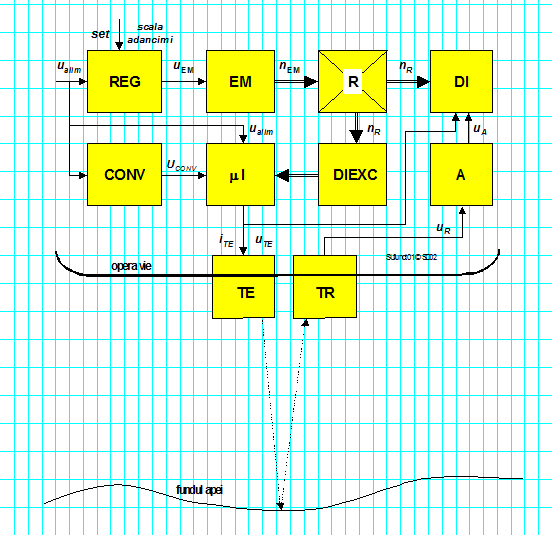

Primele sonde ultrason functionau (unele mai sunt inca in serviciu) folosind o structura ca cea aratata in schema bloc din fig.SUf.1.

Sonda din generatia I este de fapt un echipament electromecanic, neavand in componenta sa nici o parte electronica (chiar si amplificatorul A a fost initial un amplificator magnetic cu mai multe etaje si cu circuite foarte bine acordate pe frecventa ultrasonora de lucru).

fig.SUf.1


ECHIPAMENTE ELECTRONICE DE NAVIGATIE MARITIMA FOLOSIND ULTRASUNETE    39

DORDEA, STEFAN, IULIE 2002

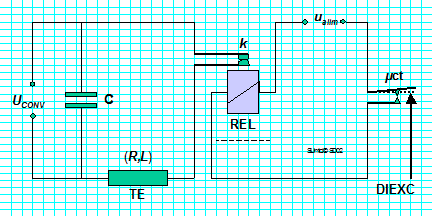

Electromotorul EM se alimenteaza din reteaua bordului (ualim) prin intermediul regulatorului REG, care-i asigura o tensiune uEM stabila si convenabila ca valoare pentru domeniul de adancime selectat. Axul motorului este cuplat la intrarea unui demultiplicator mecanic de turatie (reductorul R), a carui iesire este solidara cu axul discului indicator (DI). Axul roteste sincron si un disc cu excentric (DIEXC) care actioneaza la fiecare rotatie, pentru un interval scurt de timp, deschiderea unui microcontact aflat in circuitul bobinei unui releu (REL); contactul normal inchis al releului se gaseste in circuitul format de un condensator si vibratorul emitator; acest ansamblu (mcontact + releu + condensator) a fost notat in schema bloc cu abrevierea mI. Schema electrica a blocului mI este prezentata in fig.SUf.2.

fig.SUf.2.

Tot de la reteaua bordului se alimenteaza si motorul convertizorului (CONV) care incarca la o tensiune continua UCONV , de ordinul miilor de volti, un condensator (C).

Pe discul indicator (DI este zona circulara neagra din fig.SUf.3, situata intre scalele de adancimi) se afla fixata o lampa cu descarcare in neon.

In momentul in care lampa se afla in dreptul indicatiei 0(100/500), discul DIEXC intrerupe microcontactul din circuitul bobinei releului, contactul acestuia se inchide si condensatorul C se descarca pe vibratorul emitator TE, provocand un curent alternativ amortizat, avand expresia:

in care: Imax este valoarea maxima a . curentului prin vibrator;

d este factorul de



amortizare

(vibratorul TE este magnetostrictiv).

fig.SUf.3

ECHIPAMENTE ELECTRONICE DE NAVIGATIE MARITIMA FOLOSIND ULTRASUNETE

DORDEA, STEFAN, IULIE 2002

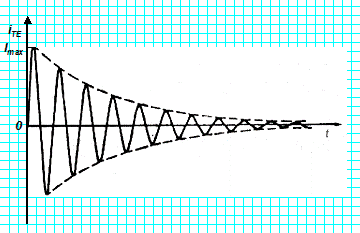

Alura curentului prin TE este redata in fig.SUf.4.

fig.SUf.4


ECHIPAMENTE ELECTRONICE DE NAVIGATIE MARITIMA FOLOSIND ULTRASUNETE    41

DORDEA, STEFAN, IULIE 2002
