INSTRUCTIUNE TEHNICA INTERNA

Exploatarea instalatiilor de protectie, comanda si semnalizare aferente celulelor 220 kv si 110 kv ale at din statia 220/110 kv IAZ

CUPRINS

INSTALATIILE DE PROTECTIE

Descriere generala

Logica de functionare

Grupa 1 de protectie

Grupa a 2-a de protectie

INSTALATIA D.R.R.I.

PRELUAREA PE CUPLA TRANSFER

MASURI DE PROTECTIE A MUNCII

MASURI DE PREVENIRE SI STINGEREA INCENDIILOR

INSTALATIILE DE PROTECTIE

Descriere generala

Instalatia de protectie este de formata din doua grupe de protectie selective si capabile s-a detecteze toate tipurile de defecte si sa initializeze comenzile de declansare a intrerupatoarelor intr-un timp foarte scurt.

Cele doua protectii de baza din cele doua grupe de protectie sunt realizate pe principii constructive diferite.

Fiecare grupa de protectii este separata din punct de vedere al circuitelor de alimentare in c.c., prin alimentarea acestora de la sigurante separate si din punct de vedere al circuitelor de curent si tensiune , prin alimentarea de la secundare diferite ale transformatoarelor de curent si tensiune.

De asemenea protectiile montate pe partea de 110 kV au alimentarea separata in c.c. din cabina 110 kV.

Protectiile sunt montate in doua dulapuri de protectii. Astfel:

In dulapul 1 – protectiile tehnologice si protectia diferentiala tip 7UT512 ( grupa 1);

In dulapul 2 – protectia diferentiala tip P631 ( grupa 2), protectia de distanta de pe partea de 220 kV – tip 7SA522 si protectia de distanta de pe partea de 110 kV -    tip 7SA522 .

Logica de functionare

In cele ce urmeaza se va prezenta schematic modul in care este realizata declansarea intrerupatoarelor de 220 si 110 kV prin circuitele de protectie, respectiv pornire si declansare prin DRRI pe ambele nivele de tensiune:

Declansare IO 220 kV AT1(2) din grupa 1 de protectie

+BC 1

dd




+BC 2

dd


Declansare IO 220 kV AT1(2) din grupa 2 de protectie

+BC 1 ( 110 kV)

dd


Declansare IO 110 kV AT 1 (2) din grupa 1 de protectie

Declansare IO 110 kV AT 1 (2) din grupa 2 de protectie

Declansare IO 110 kV CC1 (2) din grupa 1 de protectie

+BC 1 ( CC 110 kV)

dd




Declansare IO 110 kV CC1 (2) din grupa 2 de protectie

+BC 2 ( CC 110 kV)

dd



Pornire DRRI 110

+DRRI 110



Grupa 1 de protectie

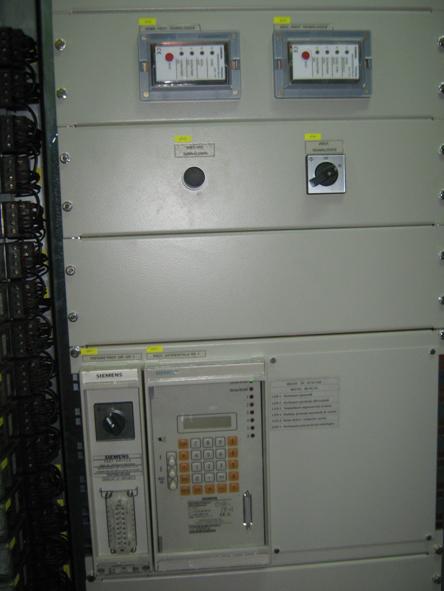

Protectiile suntmontate in dulapul 1 de protectie 1P2.3(1P1.3). Vederea din fata a dulapului de protectie este redata in figura nr.1 si are in componenta urmatoarele echipamente:

a – modulul de semnalizare a semnalizarilor tehnologice (H741);

b – modulul de semnalizare a declansarilor tehnologice (H742);

c – releu diferential tip 7UT512 ( F871);

d – modulul de test ( S871);

e – buton de anulare semnalizari (S110);

f – relee intermediare de copiere pozitie separatori si relee intermediare de declansare;

g – cheie de retragere din exploatare a protectiilor tehnologice (S120).

Fig. 1 Dulap protectii – grupa 1

In cadrul acestui dulap se realizeaza urmatoarele functii de protectii:

a). Protectii tehnologice, astfel:

- protectia de gaze cuva;

- protectia de gaze comutator;

- supratemperatura ulei;

- supratemperatura gaze.

b). Protectie diferentiala grupa 1:

Toate aceste protectii de alimenteaza in c.c. din stelajul 1P2.1(1P1.1) prin intermediul sigurantelor automate Q100.

Protectiile tehnologice culeg informatii de la protectia de gaze cuva, protectia de gaze comutator ( Bucholtz) si supratemperatura ulei/infasurari.



Modulul H741 realizeaza urmatoarele semnalizari:

- semnalizare gaze cuva;

- semnalizare nivel ulei;

- semnalizare supratemperatura ulei;

- semnalizare temperatura periculoasa ulei.

Modulul H742 realizeaza urmatoarele semnalizari:

- semnalizarea declansarii din protectie gaze cuva;

- semnalizarea declansarii din protectie gaze comutator;

- semnalizarea declansarii prin supratemperatura ulei;

- semnalizarea declansarii prin supratemperatura infasurari.

Aceste protectii se port scoate din functie prin intermediul cheii S120. Suplimentar, protectia de supratemperatura ulei se poate anula prin intermediul 2DD din stelajul 1P2.1(1P1.1), iar protectia de supratemperatura infasurari prin 3DD din stelajul 1P2.1(1P1.1).

In regim normal de functionare a AT acestea sunt in urmatoarea stare:

S120 pe pozitia ON;

2DD introdus;

3DD scos.

Personalul de exploatare nu v-a efectua manevre cu aceste elemente, indiferent de regimul de functionare. La lucrari la AT aceste elemente pot fi trecute pe alta stare dar inainte de punerea in functie a AT vor fi trecute in starea prezentata mai sus.

Protectia diferentiala este realizata cu releul 7UT512 ( F871) alimentat din secundarul 2 al TC 220 kV, respectiv secundarul 3 al TC 110 kV, prin intermediul modulului de test S871.

Caracteristicile acestui releului sunt:

procesarea continua a tuturor variabilelor masurate cu ajutorul unui sistem pe 16 biti;

procesarea complet digitala a valorilor masurate incepand cu achizitionare informatiilor si digitizarea valorilor masurate si terminand cu deciziile de declansare a intreruptorului;

separarea galvanica completa a circuitelor interne de procesare, de circuitele de masura, control si alimentare;

insensibilitate la erorile transformatoarelor de curent, la fenomene tranzitorii si la interferente;

memorarea datelor scurtcircuitului, a valori instantanee in timpul scurtcircuitului;

autosupravegherea functionarii hard si soft.

Protectia are rolul de a proteja autotransformatorul la defecte in zona cuprinsa intre reductorii de curent 220 kV si 110 kV.

Urmatoarele functii sunt setate active:

protectie diferentiala in doua trepte:

o trapta care tine cont de curentul de stabilitate;

o treapta care nu tine cont de curentul de stabilitate;

stabilizare bazata pe evaluarea armonicii a 2-a sin curentul de soc de magnetizare;

protectie de suprasarcina termica pe ambele nivele de tensiune;

protectie maximala de curent pe faza nedirectionata;

declansare prin protectii tehnologice prin culegerea informatiei de declansare printr-o intrare binara.

Protectia poate furniza informatii atat in regim normal de functionare cat si in urma unui defect. In acest scop este prevazuta pe partea frontala cu un afisaj si un sir de LED-uri de semnalizare. Semnificatia fiecarui LED este specificata in tabelul 1.

LED verde

RELEU IN FUNCTIE

LED rosu

RELEU BLOCAT

LED 1

DECLANSARE GENERALA

LED 2

DECLANSARE PROTECTIE DIFERENTIALA

LED 3

SEMNALIZARE SUPRASARCINA TERMICA

LED 4

DECLANSARE PROTECTIE MAXIMALA CURENT

LED 5

RELEU DEFECT / ASIMETRIE CURENT

LED 6

DECLANSARE PRIN PROTECTII TEHNOLOGICE

Tabelul 1 Specificatia LED-urilor la protectia diferentiala grupa 1.

In functionarea normala aceste LED-uri nu trebuie sa fie aprinse, mai putin LED-ul verde ( RELEU IN FUNCTIE ). Daca se aprinde LED – ul rosu ( RELEU BLOCAT), protectia este blocata deci indisponibila; drept urmare personalul operativ va anunta DET, CE Resita si SSCPA asupra indisponibilitatii protectiei.

Dupa o functionare a protectiei personalul operativ, va nota semnalizarile luminoase, dupa care se vor anula semnalizarile prin intermediul butonului S110 din dulapul Siemens, apoi prin apasarea butonului de anulare semnalizari din panoul de comanda 220 kV AT.

In cazul persistentei altor semnalizari fata de LED-ul verde, se va anunta de urgenta SSCPA.

Daca apare semnalizarea LED 3, inseamna ca AT-ul este la limita de declansare din motive de suprasarcina. In consecinta, se va anunta dispecerul si se vor lua masurile necesare pentru reducerea sarcinii prin AT.

Daca apare semnalizare LED 5, se vor citi valorile curentilor pe fiecare faza. Daca dezechilibrul dintre faze nu este mai mare de 20%, inseamna ca exista un defect intern al protectiei. In consecinta se va anunta de urgenta SSCPA.

Scoaterea din functiune a protectiei se poate face prin trecerea comutatorului aferent modulului de test S871 pe pozitia ,, Test’’. Acesta are rolul de a intrerupe circuitele de comanda de declansare facandu-se astfel posibila verificarea protectiei prin intermediul modulului de test.

Scoaterea din functie a protectiei prin trecerea comutatorului aferent modulului de test S871 pe pozitia ,,Test,, se va efectua numai la cererea expresa a dispecerului sau de catre personalul PRAM daca a obtinut in prealabil aprobarea dispecerului pentru retragerea din exploatare a protectiei diferentiale grupa 1.

Grupa a 2-a de protectie

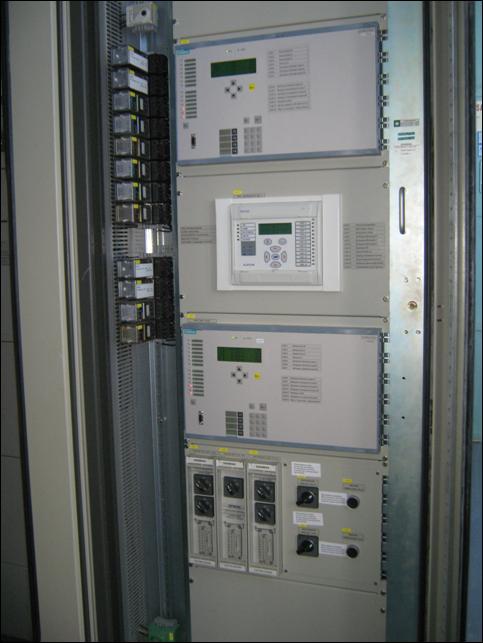

Protectiile sunt montate in dulapul 2 de protectie 1P2.4(1P1.4). Vederea din fata a dulapului de protectie este redata in figura nr.2 si are in componenta urmatoarele echipamente :

Fig. 2 Dulap protectii – grupa 2

a – protectie de distanta pe partea de 220 kV (F211);

b – releu diferential tip P631 (F872);

c – protectie de distanta pe partea de 110 kV (F212);

d – modul de test al protectiei de distanta 220 kV (S211);

e – modul de test al protectiei de distanta 110 kV (S212);

f – modul de test al protectiei diferentiale (F872);

g – buton de anulare semnalizari 220 kV (S111);

h – buton de anulare semnalizari 110 kV (S112);

i – relee intermediare de copiere pozitie separatori si relee intermediare de declansare;

j – cheie de sincronizare prin prot. de distanta a IO 220 kV AT 1(2) (S251);

k – cheie de sincronizare prin prot. de distanta a IO 110 kV AT 1(2) (S252);

In cadrul acestui dulap sunt montate urmatoarele protectii:

a). Protectie distanta la nivel de 220 kV;

b). Protectie diferentiala grupa 2;

c). Protectie distanta la nivel de 110 kV.

Protectia de distanta la nivel de 220 kV si protectia diferentiala grupa 2 se alimenteaza in c.c. din stelajul 1P2.1(1P1.1), prin intermediul sigurantelor automate Q200.

a). Protectia de distanta este realizata cu releul 7SA522 (F211) alimentat cu curent din secundarul 4 al TC 220 kV si cu tensiune din schema de alegere tensiuni 220 kV, prin intermediul modulului de test S211.

Caracteristicile acestui releu sunt:

procesarea continua a tuturor variabilelor masurate cu ajutorul unui sistem pe 32 biti;

procesarea complet digitala a valorilor masurate incepand cu achizitionare informatiilor si digitizarea valorilor masurate si terminand cu deciziile de declansare a intreruptorului;

separarea galvanica completa a circuitelor interne de procesare, de circuitele de masura, control si alimentare;

insensibilitate la erorile transformatoarelor de curent, la fenomene tranzitorii si la interferente;

memorarea datelor scurtcircuitului, a valori instantanee in timpul scurtcircuitului;

autosupravegherea functionarii hard si soft.

Protectia are rolul de a proteja autotransformatorul la defecte in reteaua de 220 kV sau 110 kV neeliminate de alte protectii.

Urmatoarele functii sunt setate active:

protectie de distanta in trei trepte directionate spre AT plus o treapta de demaraj nedirectionata;

protectie de distanta intr-o singura treapta directionata spre bara de 220 kV;

detectarea pendulatiilor de putere: blocarea primei trepte de distanta, fara declansare la detectarea pierderii sincronismului;

protectie maximala de curent homopolar in trei trepte (tr. 1 si tr. 2 directionate spre AT si tr. 3 nedirectionata);

functie de direct transfer trip activata pentru realizarea declansarii IO 220 kV la necorespondenta de faza ( ramanere in doua faze ), prin culegerea informatiei de necorespondenta printr-o intrare binara;

functie de anclansare sincrona a intreruptorului.

Protectia poate furniza informatii atat in regim normal de functionare cat si in urma unui defect. In acest scop este prevazuta pe partea frontala cu afisaj si un sir de LED-uri de semnalizare. Specificatia fiecarui LED este cea din tabelul 2.

LED 1

DEMARAJ FAZA R



LED 2

DEMARAJ FAZA S

LED 3

DEMARAJ FAZA T

LED 4

DEMARAJ NUL

LED 5

DECLANSARE DISTANTA TREAPTA I

LED 6

DECLANSARE DISTANTA TREAPTA     II

LED 7

DECLANSARE DISTANTA TREAPTA     III

LED 8

DECLANSARE DISTANTA TREAPTA     IV

LED 9

DECLANSARE HOMOPOLARA TREAPTA I

LED 10

DECLANSARE HOMOPOLARA TREAPTA    II

LED 11

DECLANSARE HOMOPOLARA TREAPTA    III

LED 12

DECLANSARE USOL

LED 13

ANCLANSARE CU CONTROL SINCRONISM

LED 14

MASURI U,I NECORESPUNZATOARE / ALARME INTERNE

Tabel 2 Specificatia LED-urilor la protectia de distanta 220 kV.

In functionare normala aceste LED-uri nu trebuie sa fie aprinse, mai putin LED-ul verde ( RELEU IN FUNCTIE). Daca se aprinde LED-ul rosu (RELEU BLOCAT), protectia este blocata deci indisponibila; drept urmare personalul operativ va anunta urgent DET, CE Resita si SSCPA asupra indisponibilitatii protectiei.

Dupa o functionare a protectiei personalul operational va nota semnalizarile luminoase, respectiv informatiile care apar pe ecranul cu cristale lichide, dupa care se vor anula semnalizarile prin intermediul butonului S111 din dulapul Siemens, apoi prin apasarea butonului de anulare semnalizari din panoul de comanda 220 kV AT.

Informatiile care pot sa apara pe ecranul cu cristale lichide in timpul unei declansari sunt de tipul:

In cazul unei declansari prin distanta:

Dist. Pickup L (Demaraj faza R)

PU TIME ms (Timp demaraj)

TRIP TIME ms (Timp declansare)

In cazul unei declansari prin protectia homopolara:

EF Pickup L (Demaraj faza R)

PU TIME ms (Timp demaraj)

TRIP TIME ms (Timp declansare)

Daca apare doar un demaraj, fara declansare, protectia afiseaza doar PU TIME, fara TRIP TIME.

In cazul persistentei altor semnalizari fata de LED-ul verde, se va anunta de urgenta SSCPA.

Daca apare semnalizare LED14, se vor citi valorile curentilor pe fiecare faza. Daca dezechilibrul dintre faze nu este mai mare de 20%, inseamna ca exista un defect intern al protectiei. In consecinta se va anunta de urgenta SSCPA.

Daca apare semnalizare LED12 inseamna ca protectia nu este alimentata cu tensiune si este blocata. In aceasta situatie se vor citi tensiunile de pe cele trei faze de pe ecranul cu cristale lichide si se va anunta SSCPA.

Scoaterea din functiune se poate face prin trecerea comutatoarelor aferente modulului de test S211 pe pozitia ,,Test”. Acestea au rolul de a intrerupe circuitele de comanda de declansare si de a sunta curentii facand-se astfel posibila verificarea protectiei prin intermediul modulului test.

Scoaterea din functiune a protectiei prin trecerea comutatoarelor aferente modulului de test S211 pe pozitia ,,Test” se va efectua numai la cererea expresa a dispecerului sau de catre personalul PRAM daca a obtinut in prealabil aprobarea dispecerului pentru retragerea din exploatare a protectiei de distanta de la nivelul 220 kV.

Declansarea IO la necorespondenta se face prin intermediul releului de distanta utilizand o intrare binara si o functie speciala a releului. Culegerea informatiei se face de la MOP printr-un dispozitiv conectare-deconectare 11DD montat in stelajul 1P2.1 (1P1.1). In regim normal acest dispozitiv este introdus. Anularea declansarii la necorespondenta se face prin scoaterea acestui dispozitiv.

Anclansarea IO 220 kV se poate face:

fie verificand conditiile de sincronism folosind cheia de sincronizare din camera de comanda si cu comanda manuala din cheia de comanda, avand grija sa se dea comanda de conectare cu anticipare astfel incat conectarea sa fie sincrona;

fie folosind functia de anclansare sincrona a protectiei. In acest sens trebuie ca, cheia S251 sa fie pusa pe pozitia SYNCHR. In aceste conditii se va initia comanda de inchidere a IO 220 kV din cheia de comanda. Procedand asa inchiderea efectiva va fi initiata de protectia de distanta doar la indeplinirea conditiilor de sincronizare.

Cheia de sincronizare S251 va fi tot timpul pe pozitia SYNCHR. Trecerea acesteia pe pozitia ,,0’’ se face cu aprobarea dispecerului, doar daca nu functioneaza inchiderea IO 220 kV prin protectia de distanta.

b). Protectia diferentiala grupa 2 este realizata cu releul P631 (F872) alimentat din secumdarul 4 al TC 220 kV si 110 kV prin intermediul modulului de test S872.

Protectia are rolul de a proteja autotransformatorul la defecte in zona cuprinsa intre reductori de curent 220 kV si 110 kV.

Urmatoarele functii sunt setate active:

protectie diferentiala in trei trepte:

- o treapta diferentiala rapida;

- o trapta care tine cont de curentul de stabilitate;

- o treapta care nu tine cont de curentul de stabilitate;

stabilizare bazata pe evaluarea armonicii a 2-a din curentul de soc de magnetizare;

protectie de suprasarcina termica pe nivelul de tensiune 220 kV;

TRIP

DECLANSARE GENERALA

ALARM

DEFECT INTERN

AUT OF SERVICE

SCOS DIN FUNCTIE

HEALTHY

IN FUNCTIE

EDIT MODE

COMUNICATIE CU LAPTOP

LED 5

PROTECTIE INDISPONIBILA

LED 6

DEFECT INTERN (LEDURI)

LED 7

DEFECT INTERN (RELEE)

LED 8

DECLANSARE    DIFERENTIALA I

LED 9

DECLANSARE    DIFERENTIALA II

LED 10

DECLANSARE    DIFERENTIALA III

LED 11

FUNCTIONAT OP

LED 12

PORNIRE OP DIN Idif

LED 13

DEMARAJ SUPRASARCINA TERMICA

LED 14

SEMNAL SUPRASARCINA TERMICA

LED 15

DECLANSARE SUPRASARCINA TERMICA

LED 16



PRESEMNALIZARE SUPRASARCINA TERMICA

Tabelul 3 Specificatia LED-urilor la protectia diferentiala grupa 2.

Protectia poate furniza informatii atat in regim normal de functionare cat si in urma unui defect. In acest scop este prevazuta pe partea frontala cu un afisaj si un sir de LED-uri de semnalizare. Semnificatia fiecarui LED este specificata in tabelul 3.

In functionarea normala aceste LED-uri nu trebuie sa fie aprinse, mai putin LED-ul HEALTY ( RELEU IN FUNCTIE ). Daca se aprind LED –urile DEFECT INTERN si SCOS DIN FUNCTIE, protectia este blocata deci indisponibila; drept urmare personalul operativ va anunta DET, CE Resita si SSCPA asupra indisponibilitatii protectiei.

Dupa o functionare a protectiei personalul operativ, va nota semnalizarile luminoase, dupa care se vor anula semnalizarile prin intermediul butonului S111 din dulapul Siemens, apoi prin apasarea butonului de anulare semnalizari din panoul de comanda 220 kV AT.

In cazul persistentei altor semnalizari fata de LED-ul HEALTY, se va anunta de urgenta SSCPA.

Daca apare semnalizarea LED 14 si LED 16, inseamna ca AT-ul este la limita declansarii din punct de vedere al suprasarcinii. In consecinta, se va anunta dispecerul si se vor lua masurile necesare pentru reducerea sarcinii prin AT.

Scoaterea din functiune a protectiei se poate face prin trecerea comutatorului aferent modulului de test S872 pe pozitia ,, Test’’. Acesta are rolul de a intrerupe circuitele de comanda de declansare, facandu-se astfel posibila verificarea protectiei prin intermediul modulului de test.

Scoaterea din functie a protectiei prin trecerea comutatorului aferent modulului de test S872 pe pozitia ,,Test,, se va efectua numai la cererea expresa a dispecerului sau de catre personalul PRAM daca a obtinut in prealabil aprobarea dispecerului pentru retragerea din exploatare a protectiei diferentiale grupa 2.

a). Protectia de distanta la nivel de 110 kV se alimenteaza in c.c. din cabina de relee 110 kV stelajul 1P4.1 (1P1.1) prin intermediul sigurantelor automate Q400.

Protectia de distanta la nivel de 110 kV este realizata cu releul 7SA522 (F212) alimentat cu curent din secundarul 4 al TC 110 kV si cu tensiune din schema de alegere tensiuni 110 kV, prin intermediul modulului de test S212.

Caracteristicile acestui releu sunt identice cu cele ale releului de distanta de la nivel 220 kV.

Urmatoarele functii sunt setate active:

protectie de distanta in trei trepte directionate spre AT plus o treapta de demaraj nedirectionata;

protectie de distanta intr-o singura treapta directionata spre bara de 110 kV;

detectarea pendulatiilor de putere: blocarea primei trepte de distanta, fara declansare la detectarea pierderii sincronismului;

protectie maximala de curent homopolar in trei trepte;

functie de anclansare sincrona a intreruptorului.

LED 1

DEMARAJ FAZA R

LED 2

DEMARAJ FAZA S

LED 3

DEMARAJ FAZA T

LED 4

DEMARAJ NUL

LED 5

DECLANSARE DISTANTA TREAPTA I

LED 6

DECLANSARE DISTANTA TREAPTA     II

LED 7

DECLANSARE DISTANTA TREAPTA     III

LED 8

DECLANSARE DISTANTA TREAPTA     IV

LED 9

DECLANSARE HOMOPOLARA TREAPTA I

LED 10

DECLANSARE HOMOPOLARA TREAPTA    II

LED 11

DECLANSARE HOMOPOLARA TREAPTA    III

LED 12

DECLANSARE USOL

LED 13

ANCLANSARE CU CONTROL SINCRONISM

LED 14

MASURI U,I NECORESPUNZATOARE / ALARME INTERNE

Tabel 4 Specificatia LED-urilor la protectia de distanta 110 kV.

Protectia poate furniza informatii atat in regim normal de functionare cat si in urma unui defect. In acest scop este prevazuta pe partea frontala cu afisaj si un sir de LED-uri de semnalizare. Specificatia fiecarui LED este cea din tabelul 4.

In functionare normala aceste LED-uri nu trebuie sa fie aprinse, mai putin LED-ul verde ( RELEU IN FUNCTIE). Daca se aprinde LED-ul rosu (RELEU BLOCAT), protectia este blocata deci indisponibila; drept urmare personalul operativ va anunta urgent DET, CE Resita si SSCPA asupra indisponibilitatii protectiei.

Dupa o functionare a protectiei personalul operativ va nota semnalizarile luminoase, respectiv informatiile care apar pe ecranul cu cristale lichide, dupa care se vor anula semnalizarile prin intermediul butonului S112 din dulapul Siemens, apoi prin apasarea butonului de anulare semnalizari din panoul de comanda 110 kV AT.

Informatiile care pot sa apara pe ecranul cu cristale lichide in timpul unei declansari sunt de tipul:

In cazul unei declansari prin distanta:

Dist. Pickup L (Demaraj faza R)

PU TIME ms (Timp demaraj)

TRIP TIME ms (Timp declansare)

In cazul unei declansari prin protectia homopolara:

EF Pickup L (Demaraj faza R)

PU TIME ms (Timp demaraj)

TRIP TIME ms (Timp declansare)

Daca apare doar un demaraj, fara declansare, protectia afiseaza doar PU TIME, fara TRIP TIME.

In cazul persistentei altor semnalizari fata de LED-ul verde, se va anunta de urgenta SSCPA.

Daca apare semnalizare LED14, se vor citi valorile curentilor pe fiecare faza. Daca dezechilibrul dintre faze nu este mai mare de 20%, inseamna ca exista un defect intern al protectiei. In consecinta se va anunta de urgenta SSCPA.

Daca apare semnalizare LED12 inseamna ca protectia nu este alimentata cu tensiune si este blocata. In aceasta situatie se vor citi tensiunile de pe cele trei faze de pe ecranul cu cristale lichide si se va anunta SSCPA.

Scoaterea din functiune se poate face prin trecerea comutatoarelor aferente modulului de test S212 pe pozitia ,,Test”. Acestea au rolul de a intrerupe circuitele de comanda de declansare si de a sunta curentii facand-se astfel posibila verificarea protectiei prin intermediul modulului test.

Scoaterea din functiune a protectiei prin trecerea comutatoarelor aferente modulului de test S212 pe pozitia ,,Test” se va efectua numai la cererea expresa a dispecerului sau de catre personalul PRAM daca a obtinut in prealabil aprobarea dispecerului pentru retragerea din exploatare a protectiei de distanta de la nivelul 110 kV.

Anclansarea IO 110 kV se poate face:

fie verificand conditiile de sincronism folosind cheia de sincronizare din camera de comanda si cu comanda manuala din cheia de comanda, avand grija sa se dea comanda de conectare cu anticipare astfel incat conectarea sa fie sincrona;

fie folosind functia de anclansare sincrona a protectiei. In acest sens trebuie ca, cheia S251 sa fie pusa pe pozitia SYNCHR. In aceste conditii se va initia comanda de inchidere a IO 220 kV din cheia de comanda. Procedand asa inchiderea efectiva va fi initiata de protectia de distanta doar la indeplinirea conditiilor de sincronizare.

Cheia de sincronizare S251 va fi tot timpul pe pozitia SYNCHR. Trecerea acesteia pe pozitia ,,0’’ se face cu aprobarea dispecerului, doar daca nu functioneaza inchiderea IO 110 kV prin protectia de distanta.

Observatiile de mai sus sunt valabile la functionarea AT pe partea de 110 kV pe celula proprie . In situatia in care AT-ul se preia pe bara de transfer 110 kV, cheia de sincronizare S252 se va pune pe pozitia ,,0,,.

INSTALATIA D.R.R.I.

Instalatiile de protectie ale AT1 (2) sunt in legatura cu protectia de D.R.R.I. de la 110 kV.

Astfel protectiile AT vor porni D.R.R.I. 220 kV prin dispozitivul conectare – deconectare 6DD. De asemenea, intrerupatoarele aferente AT vor fi declansate fara control demaraj la functionarea instalatiei de D.R.R.I. 110 kV prin dispozitivul conectare – deconectare 4DD.

Toate aceste dispozitive de conectare – deconectare vor respecta instructiuniile si precizarile date pentru astfel de dispozitive pana in acest moment.

PRELUAREA PE CUPLA TRANSFER

In statia 220 kV Iaz, celula de 220 kV AT 1(2) nu poate fi preluata de alte elemente.

In situatia in care AT-ul se preia pe bara de transfer 110 kV, cheia de sincronizare S252 din dulapul Siemens 1P2.4(1P1.4) se va pune pe pozitia ,,0,,.

Releele intermediare bistabile tip 7PA23 din dulapurile Siemens au doua stari normale si copiaza pozitia echipamentului primar. La acestea, pozitia inchis a echipamentului primar corespunde pe releu steguletul rosu, iar pozitia deschis a echipamentului primar corespunde pe releu steguletul verde.

In situatia preluarii AT pe bara de transfer 110 kV, este foarte importanta pozitia a doua relee intermediare din dulapul Siemens 1P2.4(1P1.4) ( vezi punctul ,,i,, - figura 2). Astfel:

a). Dupa inchiderea separatorului de transfer CC 110 kV, la trecerea AT pe bara de transfer 110 kV, se introduce dispozitivul de conectare/deconectare 5DD din stelajul 1P2.1/220 kV (1P1.1/220 kV) si se verifica:

- releul K713 – stegulet rosu

- releul K913 – stegulet verde

b). Dupa terminarea manevrei de revenire cu AT 110 kV pe celula proprie , se scoata dispozitivul de conectare/deconectare 5DD din stelajul 1P2.1/220 kV (1P1.1/220 kV) si se verifica:

- releul K713 – stegulet verde

- releul K913 – stegulet rosu

Daca situatia din teren nu corepunde cu cea de mai sus, se verifica comutarea corecta a CSA la separatorul de transfer 110 kV AT si la separatorul de infasurare 110 kV AT si se anunta de urgenta SSCPA.

INSTALATIA DE COMANDA

In cadrul instalatiilor de comanda ale intreruptoarelor nu s-au operat modificari majore iar la instalatiile de comanda separatori nu s-au operat modificari.

Comanda manuala de deschidere intrerupator 220 kV se face identic ca la instalatia dezafectata folosind ca alimentare in c.c. sigurantele Q100 din 1P2.1(1P1.1) iar declansarea prin protectii se face pe doua cai folosind fiecare alimentare in c.c. separata ( sigurante Q100 si respectiv Q200 din 1P2.1(1P1.1)).

Circuitele de anclansare intrerupator 220 kV au fost modificate



loading...







Politica de confidentialitate

DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 1114
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2020 . All rights reserved

Distribuie URL

Adauga cod HTML in site
