Influenta reactiei asupra tensiunilor perturbatoar provenite din amplificator

Influenta reactiei asupra tensiunilor perturbatoar provenite din amplificator

Dupa cum s-a vazut, la iesirea amplificatoarelor pot sa apara tensiuni
(un anumit tip de zgomote, tensiuni de brum etc.) datorate unor cauze in-
terne amplificatoarelor, tensiuni care nu corespund procesului firesc de
amplificare a semnalelor de intrare. in aceasta categorie pot fi incluse chiar
distorsiunile, de toate tipurile, introduse de amplificator. in adevar, semnalul
de iesire distorsionat poate fi considerat rezultatul insumarii dintre semnalul
de intrare amplificat fara distorsiuni si un semnal perturbator-asociat semnalului util - care provine insa din amplificator.

In consecinta, considerand amplificatorul descris prin circuitul echivalent
se poate considera ca in circuitul de iesire, in serie cu generatorul util care va fi notat cu e actioneaza o sursa de tensiune perturbatoare e_p.

Presupunand amplificatorul inclus intr-un amplificator cu reactie, se
ajunge la schema-bloc de principiu din figura 5., valabila atat pentru amplificatorul cu reactie serie cat si pentru cel cu reactie paralel. In adevar,
pentru reactia de tip serie cuadripolul da la iesire o tensiune iar pentru reactia paralel o alta tensiune .Considerand semnalul de intrare nul (U_int= 0) tensiunea de iesire,datorata doar generatorului perturbator, se noteaza U_p astfel incat tensiunea de intrare in amplificator este data de expresia    U₁ = βU'_ip.

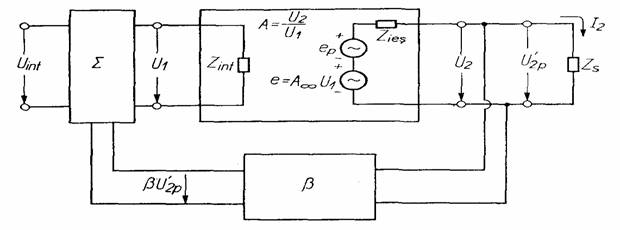

Fig.5.Amplificator cureactie prezentand un generator de tensiune

perturbatoare pe iesire.

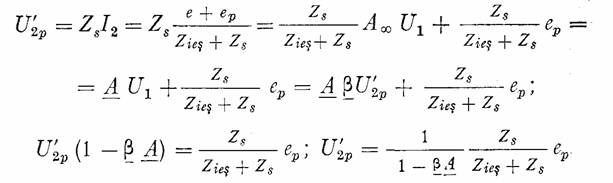

In aceste conditii din figura se deduce:

Daca bucla de reactie este intrerupta, tensiunea de iesire U'_iv devine U_2p (tensiunea de iesire fara reactie). Din ultima relatie rezulta:

Asadar, reactia negativa reduce tensiunile perturbatoare de la iesire. Aceasta reducere se aplica direct distorsiunilor neliniare (de amplitudine) de unde rezulta ca un amplificator cu reactie va avea distorsiuni mai mici decat amplificatorul fara reactie, la acelasi nivel al semnalului de iesire. Prin reducerea distorsiunilor de frecventa amplificatorul cu reactie va asigura o banda de trecere mai mare decat in absenta reactiei.

Aceasta proprietate reprezinta principalul motiv pentru care reactia este

nelipsita in amplificatoarele de putere.
