MASURAREA REZISTENTEI ELECTRICE

Rezistorul se caracterizeaza prin marimea fizica rezistenta electrica. Ca definitie, rezistenta electrica este raportul dintre tensiunea electrica aplicata la capetele unui conductor electric si intensitatea curentului produs de aceasta tensiune in conductorul respectiv:




Unitatea de masura, in sistemul SI, este ohmul, avand ca simbol [Ω].

Masurarea rezistentei electrice se poate face cu:

metode directe: ohmmetre analogice sau digitale;

metode indirecte: cu ampermetrul si voltmetrul;

metode de comparatie: punti de curent continuu (Wheatstone, Thomson), substitutiei, reducerii tensiunii la jumatate, compararii tensiunilor.

OHMMTERE ANALOGICE

Ohmmetrele se compun dintr-un aparat indicator (de regula magnetoelectric) si o sursa de alimentare (0 baterie uscata sau un minigenerator de c.c.).

Se deosebesc doua tipuri de ohmmetre: serie si derivatie.

Ohmmetre serie

Ohmmetrele serie sunt utilizate pentru masurarea rezistentelor mari

Schema electrica a ohmmetrului serie este prezentata in figura alaturata.

Pentru a masura o rezistenta, cu acest aparat, se va proceda la parcurgerea urmatoarelor etape:

se scurtcircuiteaza bornele B1, B2, ale ohmmetrului, moment in care acul indicator se va deplasa spre gradatia zero a scalii gradate;

se regleaza potentiometrul Rh pana ce acul indicator va arata „zero”;

se conecteaza rezistenta de masurat la bornele aparatului si se citeste valoarea indicata de acul ohmmetrului.

Scala ohmmetrului serie este gradata invers    si este foarte neuniforma

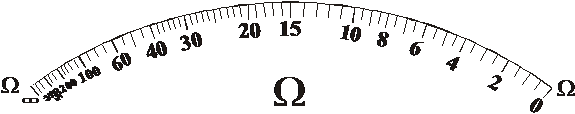

În figura de mai jos este redata scala gradata a ohmmetrului serie la MAVO 35.



Observatie: potentiometrul Rh este conectat pentru a diminua efectul produs de descarcarea in timp a bateriei aparatului.

Scala gradata a ohmmetrului este rezultatul valorilor obtinute din relatia:

;

unde: E este tensiunea bateriei;

rE -rezistenta interna a bateriei;

rA – rezistenta interna a ampermetrului magnetoelectric,

Rh – rezistenta potentiometrului ohmmetrului serie;

RX – rezistenta de masurat.

Valoarea curentului I este data de rezistenta de masurat RX. Daca aceasta rezistenta este RX = 0 atunci acul indicator se va deplasa spre cea mai mare valoare pe care o poate indica ampermetrul, adica Imax corespunzator valorii „zero” Ω.

Daca la bornele ohmmetrului nu este conectata rezistenta RX atunci valoarea acesteia este echivalenta cu infinit. Ca atare curentul I este : .

Acul indicator se va pozitiona in dreptul valorii infinit, pentru ohmmetru, ceea ce este echivalent cu zero pentru ampermetrul din compunerea ohmmetrului.

Ohmmetre derivatie

Ohmmetrele derivatie sunt utilizate pentru masurarea rezistentelor mici.

Schema electrica a ohmmetrului derivatie este prezentata in figura alaturata.

La ohmmetrul derivatie se poate constata ca atunci cand rezistenta RX este zero atunci si curentul prin ohmmetru este zero (I = 0). La fel se intampla si in cazul cand rezistenta RX are valoarea infinita (echivalent cu rezistenta intrerupta). În aceasta situatie curentul prin ampermetru este maxim ()

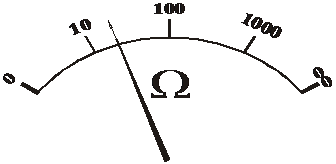

Scala ohmmetrului derivatie este gradata normal si este foarte neuniforma
