MATRIX



MANUAL DE INSTALARE

MANUALUL CUPRINDE CENTRALELE MATRIX 424 SI 832



CAPITOLUL 2: Caracteristici  tehnice. 4

2.1 Caracteristici tehnice. 4

2.2 Calcualrea capacitatii bateriei 5

2.3  Caracteristici functionale. 6

CAPITOLUL 3. Avizari si avertizari 11

CAPITOLUL 4. Componente si ansamble. 13

4.1 Componente. 13

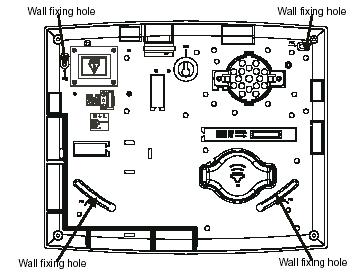

4.2 Asamblarea centralei si conectarea sursei de alimentare si a bateriei 13

CAPITOLUL 5. Reguli de cablare pentru bus-ul centralei Matrix. 15

5.1 Exemple de sisteme. 16

CAPITOLUL 6. Modurile de operare. 18

Modul dezarmat 18

Modul armare. 18

Modul Arm.. 18

Modul intrare/iesire. 18

Modul Alarma. 18

Modul “prima in alarma”. 19

Modul inginer sau instalator. 19

Modul utilizator. 19

CAPITOLUL 7. Simbolurile tastaturii /cititorului si semnificatiile LED-urilor indicatoare. 20

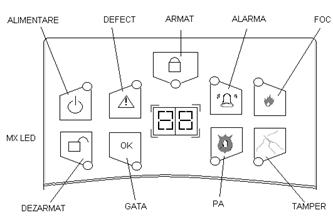

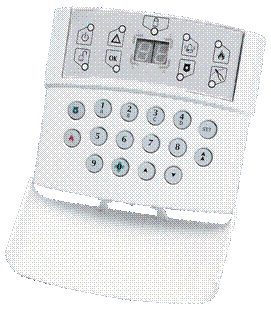

7.1 Tastatura LED.. 20

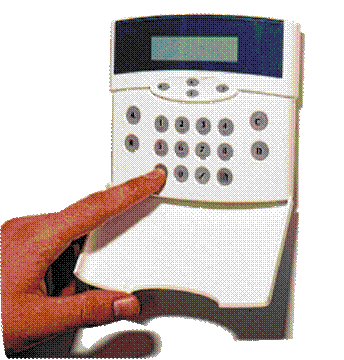

7.2 Tastatura LCD.. 21

Capitolul 7.3 Cititorul de proximitate. 22

CAPITOLUL 8. Programarea sistemului 23

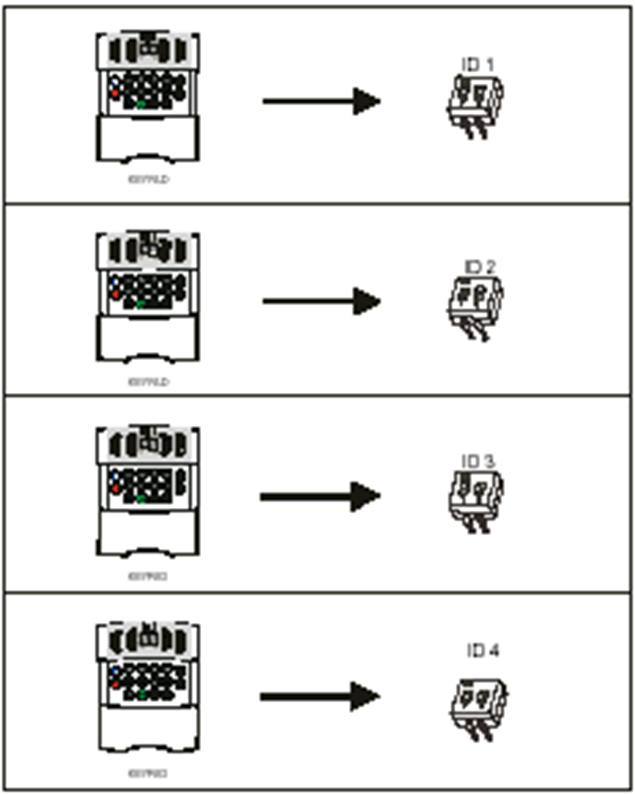

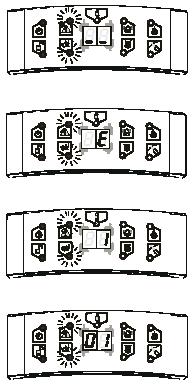

8.1Stabilirea adresei la tastaturile cu LED sau LCD.. 24

8.2 Stabilirea adresei la cititorul de proximitate. 25

8.2.1 Conectarea cititorului de proximitate la un PC.. 25

Capitolul 8.3 Setarile sistemului Matrix date de fabricant 26

8.3.1 Cod instalator. 26

8.3.2 Optiuni globale. 26

8.3.3 Tipuri de zona, atribute si setari de zona. 26

8.3.4 Coduri utilizator, Atributele codurilor utilizator si alocarea cartelelor de proximitate. 27

8.3.5 Alocarea tastaturilor si cititoarelor de proximitate catre partitii 27

8.3.6 Alocarea defectelor de sistem si tamper la partitii 28

8.3.7 Optiunile partitiilor. 28

8.3.7 Optiunile de armare. 28

8.3.8 Timpii sistemului 28

8.3.9 Iesiri programabile. 28

8.3.10 Comunicator digital 29

8.3.11 Formate de comunicatie. 29

8.3.12 Raport de evenimente. 29

CAPITOLUL 8.4  Intrare si iesire din modul  instalator si schimbarea codului instalator. 31

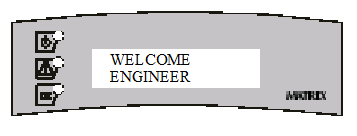

8.4.1 Intrare in modul instalator(inginer) 31

8.4.2 Iesirea din modul instalator. 31

8.4.3 Schimbarea codului instalator (inginer) 31

Capitolul 8.5 Optiuni globale ale sistemului 32

Optiuni 1 ale sistemului 32

Avertizare la caderea tensiunii de alimentare AC.. 32

Urmarirea bateriei 32

Resetul NVM 32

Ceas de timp real 33

Optiunile 2 ale sistemului 33

Tamper la lipsa unui aparat 33

Pune zonele refacute in jurnal 33

Blocarea accesului instalatorului cind centrala este armata. 33

Permite armarea cind sint deschise zone de tip H, P, F, M 34

Iesirea cu zone de tip instantaneu deschise. 34

8.5.1 Optiunile 1 ale sistemului 35

8.5.2 Optiunile 2 ale sistemului 35

Capitolul  8.6 Tipuri de zona, configuratie, alocarea atributelor si partitiilor. 36

Tipuri de zona. 36

Zone rapide. 36

Configurarea zonelor. 38

8.6.1 Tipuri de zone. 39

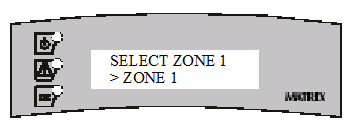

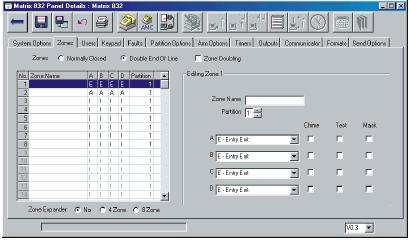

8.6.2 Configurarea zonelor. 39

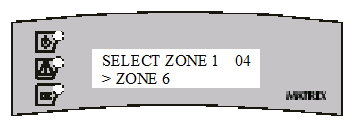

8.6.3 Programarea etichetelor de zona de la tastatura LCD.. 41

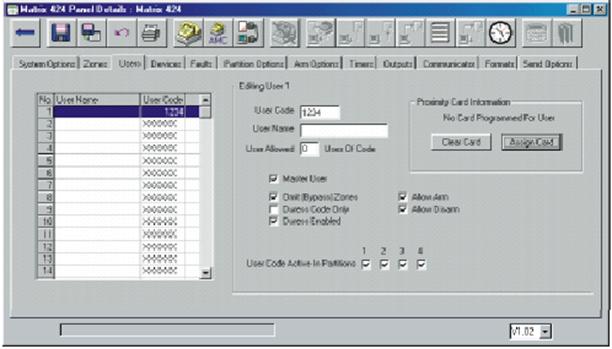

Capitolul 8.7 Coduri utilizator si atribute. 43


CAPITOLUL 2: Caracteristici  tehnice

2.1 Caracteristici tehnice

MATRIX 832

MATRIX 424

ZONE INCLUZIND BT SI GT

Curent pe zona

0,54 mA – maxim

0,54 mA – maxim

Rezistenta

6,9 KW - minim

6,9 KW - minim

Timer

0,35 sec.

0,35 sec.

Protectie zona

18 V

18 V

IESIRI PGM

PGM – pe placa de baza

1. PGM1 – relee de contact

1. PGM1 – 500 mA

    Tensiune max. 125 Vac, 60 Vdc

     Curent max. 1 A

2. PGM2 – 500 mA

2. PGM2 – 250 mA

3. PGM3 – 250 mA

3. PGM3 – 250 mA

4. PGM4 – 10 mA

4. PGM4 – 10 mA

PGM – extensie pe tranzistori

1. Tensiune alimentare 12 V ( 9 – 15 V )

1. Tensiune alimentare 12 V ( 9 – 15 V )

2. Curent consumat 225 mA, 13,8 V

2. Curent consumat 225 mA, 13,8 V

3. Bucla de tamper doua terminale de rezerva

3. Bucla de tamper doua terminale de rezerva

PGM – extensie pe releu

Contacte de releu

Contacte de releu

1. Tensiune max. 125 Vac, 60 Vdc

1. Tensiune max. 125 Vac, 60 Vdc

2. Curent maxim 1 A

2. Curent maxim 1 A

Extensie PGM – caracteristici mecanice

1. Dimensiuni: 107x71x14 mm

1. Dimensiuni: 107x71x14 mm

2. Greutate:

2. Greutate:

3. Culoare:

3. Culoare:

Alimentare auxiliara dc

Normal: 13,8 Vdc

Normal: 13,8 Vdc

 CONSUM ( FARA TASTATURI )

1. In modul dezarmat – 100 Ma

1. In modul dezarmat – 100 mA

2. In modul armat – 100 mA

2. In modul armat – 100 mA

3. In alarma – 100 mA

3. In alarma – 100 mA

COMUNICATOR DIGITAL

Monitorizarea liniei telefonice

Da – cu indicatie de stare

Da – cu indicatie de stare

Conexiune telefonica

Permite alte telefoane pe linie

Permite alte telefoane pe linie

Comunicator digital

Linie analogica

Linie analogica

Protectie la descarcari

Protectie la descarcari 5,6 KV / 125 A

Protectie la descarcari 5,6 KV / 125 A

ALIMENTARE

Intrare

1. Intrare – 17 Vac

1. Intrare – 17 Vac

2. Siguranta rapida – 2 A

2. Siguranta rapida – 2 A

Tensiune iesiri

1. 13,8 Vdc

1. 13,8 Vdc

2. Max. capacitate pe iesiri – 1,25 A

2. Max. capacitate pe iesiri – 1,25 A

3. Putere max disponibila pentru aparate exterioare incluzind bateria 0,8 A

3. Putere max disponibila pentru aparate exterioare incluzind bateria 0,8 A

Fuzibile

1. Iesire pentru sirena – 1 A siguranta rapida

2. Iesire auxiliara – 1 A siguranta rapida

2. Iesire auxiliara – 1 A siguranta rapida

BATERIE

 2 baterii de 7 Ah

 2 baterii de 7 Ah

Tip- reincarcabila

Tip- reincarcabila

Incarcare baterie – min 6 V

Incarcare baterie – min 6 V

Capacitate baterie – 2,8 Ah – 7,2 Ah

Capacitate baterie – 2,8 Ah – 7,2 Ah

PROTECTIE LA BORNELE BAT

Scurt si protectie la inversare borne baterie

Scurt si protectie la inversare borne baterie

MECANICA

Dimensiuni, materiale, culoare

228x243x75 mm

228x243x75 mm

Carcasa – polimer

Carcasa – polimer

Alba

Alba

MEDIU

0 la +40°C (+32 la +104°F)

0 la +40°C (+32 la +104°F)

-20 la +60°C (-4 la +172°F)

-20 la +60°C (-4 la +172°F)

VIBRATII

Fara vibratii

Fara vibratii

2.2 Calcualrea capacitatii bateriei

Este recomandabil ca bateria reincarcabila utilizata cu Matrix 832 sa fie capabila  sa tina sistemul minim 8 ore cu o perioada de alarmare de la sirena de 20 minute.  Capacitatea minima a bateriei trebuie sa fie calculata  cu curentul consumat de fiecare componenta a sistemului.

Conditii normale 7 ore si 40 min.

Centrala in stare normala ( fara alarme)

130 mA

Curent nominal pentru detectori

(8x15 mA pentru 8 ore – PIR Pyronix)

120 mA

Curent nominal pentru sirena

50 mA

Curent consumat in alarma de sirena externa( 20 min)

350 mA

Centrala in alarma (20 min)

130 mA

Curent consumat de stroboscop (8 ore)

150 mA

Conditia de alarma timp de 20 min.



Centrala in alarma

130 mA

8 detectori a cite 15 mA

120 mA

Sirena externa

350 mA

Stroboscob externa

150 mA

Curent nominal pentru sirena externa

50 mA

1 tastatura

15 mA

Capacitate ceruta pentru conditia de alarma

= 0,815x0,333=0,271 h

Capacitate ceruta pentru functionare normala timp de 7 ore si 40 min.

Centrala fara alarma

0,130

8 detectori a cite 15 mA

0,120

Stroboscob externa

0,150

Sirena externa

0,015

1 tastatura

0,015

Capacitate ceruta pentru conditi normale

= 0,465x7,67=3,57 h

Capacitate minima ceruta pentru baterie

= 0,271+3,57=3,84 h

Nota: Pentru exemplul de mai sus este recomandabil sa nu folositi o baterie mai mica de 6 Ah.

2.3  Caracteristici functionale

MATRIX 832

MATRIX 424

ZONE

Zonele de pe placa de baza

8 zone programabile ( 16 zone prin dublare de zona )

4 zone programabile ( 8 zone prin dublare de zona )

Extensie

1. 8 zone programabile si 1 extensie locala prin conectare direct pe placa de baza ( 16 zone prin dublare de zona )

1. 8 zone programabile si 1 extensie locala prin conectare direct pe placa de baza ( 16 zone prin dublare de zona )

2. 8 zone programabile si 1 extensie legata pe bus (16 zone prin dublare)

2.

Maxim de zone

2. Maxim 32 zone prin dublare de zona si extensie

2. Maxim 24 zone prin dublare de zone si extensie

Configuratii de zona

1. NC ( normal inchis )

1. NC ( normal inchis )

2. Acces

2. Acces

3. Instantaneu

3. Instantaneu

4. PA ( panica )

4. PA ( panica )

5. Foc

5. Foc

6. 24 ore

6. 24 ore

7. Medical ( urgenta )

7. Medical ( urgenta )

8. Cheie 1

8. Cheie 1

9. Cheie 2

9. Cheie 2

10. Neutilizat

10. Neutilizat

11. Bypass

11. Bypass

Atribute de zone

Clopotel, test, mascare

Clopotel, test, mascare

Zone suplimetare

1 tamper global, 1 tamper pentru sirena

IESIRI PROGRAMABILE

PGM pe placa de baza

1. PGM 1- releu

1. PGM 1- open  colector

2. PGM2 – open  colector

2. PGM2 – open  colector

3. PGM3- open  colector

3. PGM3- open  colector

4. PGM4 – open  colector

4. PGM4 – open  colector

Atribute ale PGM

1. PGM 1- N/O  N/C

1. PGM 1- activ inalt/activ scazut

2. PGM2 – activ inalt/activ scazut

2. PGM2 – activ inalt/activ scazut

3. PGM3- activ inalt/activ scazut

3. PGM3- activ inalt/activ scazut

4. PGM4 – activ inalt/activ scazut

4. PGM4 – activ inalt/activ scazut

Extensie cu iesiri programabile

1. 8 open colector – cu instalare la distanta pe bus-ul de tastatura

1. 8 open colector – cu instalare la distanta pe bus-ul de tastatura

2. extensie 8 iesiri pe releu – cu instalare la distanta pe bus-ul de tastatura

2. extensie 8 iesiri pe releu – cu instalare la distanta pe bus-ul de tastatura

Optiuni ale PGM

1. OFF

1. OFF

2. posibilitate LED la distanta pentru PIR (E-)

2. posibilitate LED la distanta pentru PIR (E-)

3. Blocare memorie PIR 9C+)

3. Blocare memorie PIR 9C+)

4. Urmareste armare/dezarmare

4. Urmareste armare/dezarmare

5. Urmareste zona

5. Urmareste zona

6. Urmareste linie defecta

6. Urmareste linie defecta

7. Urmareste kiss off

7. Urmareste kiss off

8. Soc/ foc resetare

8. Soc/ foc resetare

9. Urmareste stroboscopul

9. Urmareste stroboscopul

10. Urmareste alarma de foc

10. Urmareste alarma de foc

11. Urmareste PA

11. Urmareste PA

12. Confirmare alarma

12. Confirmare alarma

13. Urmareste alarma de tamper

13. Urmareste alarma de tamper

14. Sirena externa

14. Sirena externa

15. GND detector foc-numai PGM4

16. Sirena Twin Alert – numai PGM 3

15. GND detector foc-numai PGM4

16. Sirena Twin Alert – numai PGM 3

TASTATURI

Tipuri de tastaturi

Afisaj cu LED-uri 2 x 7 segmente

Afisaj LCD 32 caractere

Afisaj cu LED-uri 2 x 7 segmente

Afisaj LCD 32 caractere

Butoane dedicate

Butoane pentru PA, foc, tamper si medical

Butoane pentru PA, foc, tamper si medical

Numarul maxim de tastaturi

4 aparate

4 aparate

Moduri de lucru ale tastaturilor

1. Privat – afisarea starii in timpul armarii

1. Privat – afisarea starii in timpul armarii



2. Public – starea sistemului afisata in modul armare

2. Public – starea sistemului afisata in modul armare

CITITOR DE PROXIMITATE

Cititor de proximitate

1. Armare / dezarmare de la cititorul legat la bus, cu setari in modul privat sau public

1. Armare / dezarmare de la cititorul legat la bus, cu setari in modul privat sau public

2. Cititor de proximitate

2. Cititor de proximitate

3. Cartela de proximitate

3. Cartela de proximitate

Numar maxim de cititoare

4 aparate

4 aparate

PARTITII

Numar de partitii

4 independente cu optiune de partitie comuna

4 independente cu optiune de partitie comuna

Setari independente pentru fiecare  partitie

1. Tastaturi

1. Tastaturi

2. Cititoare de cartele

2. Cititoare de cartele

3. Coduri utilizator

3. Coduri utilizator

4. PGM-uri

4. PGM-uri

5. Timere

5. Timere

Moduri de armare

4 tipuri de armare pe partitie (A,B,C si D)

4 tipuri de armare pe partitie (A,B,C si D)

Programare de tip Home sau Away

Moduri programabile individual pentru armare

Moduri programabile individual pentru armare

Timpi pentru armari automate

1. Armare automata la inanctivitate

1. Armare automata la inanctivitate

2. Armare automata la ore prestabilite prin programare

2. Armare automata la ore prestabilite prin programare

Optiuni de armare

1. Ultima usa

1. Ultima usa

2. Timp pentru iesire

2. Timp pentru iesire

3. Armare silentioasa

3. Armare silentioasa

Timpi

1. Intrare/iesire

1. Intrare/iesire

2. Activarea sirenei cu intirziere

2. Activarea sirenei cu intirziere

3. Intirziere la afisarea defectului –lipsa de alimetare

3. Intirziere la afisarea defectului –lipsa de alimetare

4. Intirziere la afisarea defectului – linie telefonica

4. Intirziere la afisarea defectului – linie telefonica

5. Programarea timpului de armare la inactivitate intre 10 si 990 min.

5. Programarea timpului de armare la inactivitate intre 10 si 990 min.

6. Inceperea timpului de auto armare – timp pe zi

6. Inceperea timpului de auto armare – timp pe zi

7. Intirziere la ultima usa

7. Intirziere la ultima usa

8. Factor de corectie pentru quartz

8. Factor de corectie pentru quartz

Ceas de timp real

1. Frecventa AC

1. Frecventa AC

2. Quartz

2. Quartz

CODURI UTILIZATORI

Numar de coduri utilizatori

32 de coduri ( 4 pina la 6 caractere)

32 de coduri ( 4 pina la 6 caractere)

1. Cod MASTER pe partitie

1. Cod MASTER pe partitie

2. Coduri utilizator cu acces limitat

2. Coduri utilizator cu acces limitat

3. Codul duress

3. Codul duress

4. Cod inginer sau instalator

4. Cod inginer sau instalator

5. Cod doar pentru armare – poate fi utilizat ca si cod de patrulare

5. Cod doar pentru armare – poate fi utilizat ca si cod de patrulare

6. Cod doar pentru dezarmare - poate fi utilizat ca si cod de patrulare

6. Cod doar pentru dezarmare - poate fi utilizat ca si cod de patrulare

7. Coduri de omitere sau bypass

7. Coduri de omitere sau bypass

8. Coduri cu limitare in timp

8. Coduri cu limitare in timp

OPTIUNI DE PROGRAMARE

Numar de re-armari

Intre 1 si 9 programabile pe partitii sau infinite

Intre 1 si 9 programabile pe partitii sau infinite

Avertizare la defect (lipsa) baterie

Validat/invalidat

Validat/invalidat

Avertizare la lipsa alimentare

Validat/invalidat

Validat/invalidat

Alarma la linie defecta

Validat/invalidat

Validat/invalidat

Frecventa retelei de alimentare

50 sau 60 Hz- pentru diferite tari

50 sau 60 Hz- pentru diferite tari

Ceas de timp real

Baza AC (fercventa) sau quartz

Baza AC (fercventa) sau quartz

Afisarea zonelor deschise in alarma

Validat/invalidat

Validat/invalidat

Afisarea zonelor deschise in modul dezarmare

Validat/invalidat

Validat/invalidat

Timpi pentru sirena

Secunde / minute

Secunde / minute

Omitere de zone la re-armare

Validat/invalidat

Validat/invalidat

URMARIRE EVENIMENTE/COMUNICATOR DIGITAL (CMS-DISPECERAT)

Numere de telefon de la CMS

9 numere de telefon  impartite cu numere de pagere , format Pyronix si formate de comunicatoare digitale

9 numere de telefon  impartite cu numere de pagere , format Pyronix si formate de comunicatoare digitale

Protocoale de comunicatie

1. Contact ID

1. Contact ID

2. Format pager

2. Format pager

3. Format BSIA rapid

3. Format BSIA rapid

4. Format Pyronix

4. Format Pyronix

Rapoarte catre CMS

1. Evenimente trimise la 1 numar de telefon

1. Evenimente trimise la 1 numar de telefon

2. Evenimente trimise la 2 numere de telefon

2. Evenimente trimise la 2 numere de telefon

3. Evenimente trimise la primul numar de tefon cu posibilitate de a trimite catre al doilea numar daca nu se poate contacta primul

3. Evenimente trimise la primul numar de tefon cu posibilitate de a trimite catre al doilea numar daca nu se poate contacta primul

Validat/invalidat transmitere optiuni programabile catre CMS de

1. In modul dezarmare

1. In modul dezarmare

2. In modurile armare A, B, C si D

2. In modurile armare A, B, C si D

3. Refacere

3. Refacere

4. Alarme

4. Alarme

5. PA

5. PA

6. Foc

6. Foc

7. Intretinere

7. Intretinere

8. Deschis / inchis

8. Deschis / inchis

9. Medical (urgente)

9. Medical (urgente)

Test

Programabil in zile, ore si minute

Programabil in zile, ore si minute

Urmarirea liniei telefonice

Da – cu indicarea starii

Da – cu indicarea starii

Conexiuni telefonice

Permite alte telefoane pe linie

Permite alte telefoane pe linie

Comunicator digital

Linie analogica

Linie analogica

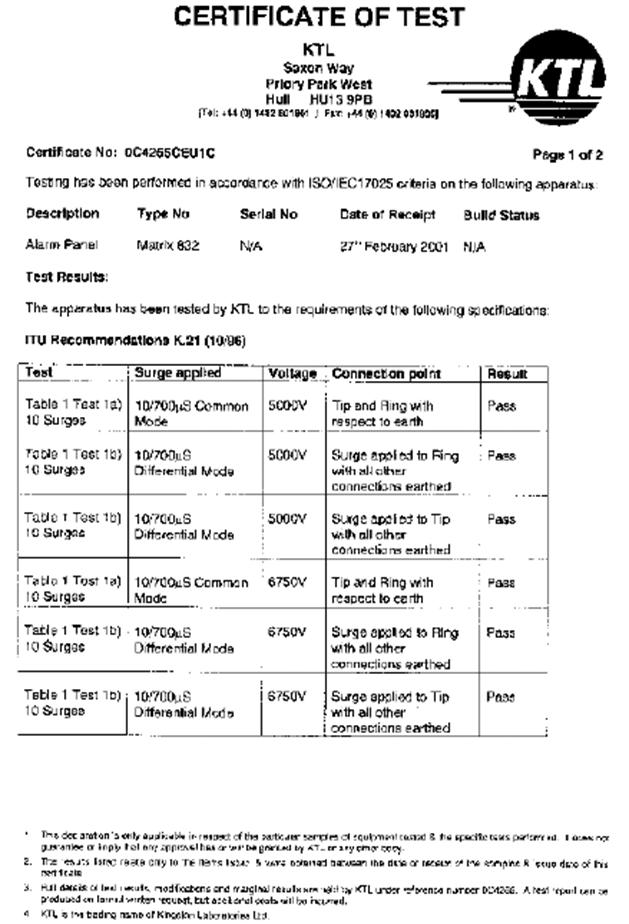

Protectie la descarcari

Protectie la descarcari 6,7 KV/ 125 A

Protectie la descarcari 6,7 KV/ 125 A

ALTELE

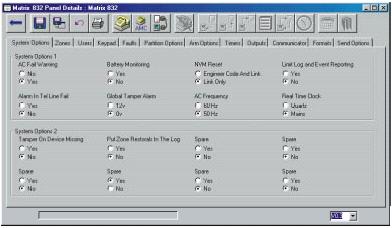

Soft de programare si urmarire

1. UDL Soft de incarcare descarcare program

1. UDL Soft de incarcare descarcare program

2. Soft de monitorizare cu utilizare in format Pyronix

2. Soft de monitorizare cu utilizare in format Pyronix

Memoria de evenimente

300 de evenimente cu inregistrarea datei si orei

300 de evenimente cu inregistrarea datei si orei

Alimentare

1 A-Sursa capabila sa incarce 2 baterii de 7 Ah

1 A –Sursa capabila sa incarce 2 baterii de 7 Ah

CAPITOLUL 3. Avizari si avertizari

CAPITOLUL 4. Componente si ansamble

4.1 Componente

Unitatea principala

UK

Export

Accesorii

Placa principala

Placa principala

MX-IX16 (8/16 intrari pe placa)

Tastaturi

Tastaturi

MX-RIX16 (extensie 8/16 intrari-numai la MATRIX 832)

Carcasa metalica

Cititor proximitate

MX-ROX8T (extensie 8 iesiri pe tranzistor)

TRF

Carcasa policarbonat

MX-ROX8R (extensie 8 iesiri pe releu)

Conector principal

MX-PROX (cititor de proximitate Matrix)

Kit tamper

MX-PCARD (cartela de proximitate Matrix)

Cititor proximitate

MX TAG (TAG de proximitate Matrix)

MX-UDL ( soft incarcare/descarcare program)

MX-MON ( modem si soft de monitorizare)

MX-RS232L (cablu serial)

4.2 Asamblarea centralei si conectarea sursei de alimentare si a bateriei

Trebuie urmati urmatorii pasi pentru conectarea alimentarii si bateriei. (vezi cap. 10 pentru cablare completa).

Pas 1. Indepartati carcasa si urmariti daca exista toate componentele si sint la locul lor.

Pas 2. Stabiliti unde va fi amplasata centrala. Este de preferat ca centrala sa fie amplasata intr-un loc ascuns, doar tastatura trebuie sa fie vazuta.

Pas 3. Amplasati centrala cu ajutorul suruburilor pe o suprafata solida si stabila. Marcati locul pe perete, montati diblurile si apoi prindeti in suruburi.







Gauri fixare pe perete



Pas 4. Inainte de a fixa definitiv centrala pe perete, introduceti, prin decuparile dedicate, cablurile pentru tastatura, alimentare si altele.

Conectarea bateriei                 =plusul bateriei la cablul rosu

                                               =minusul bateriei la cablul negru

Alimentarea principala           = atentie -se leaga impamintarea

Pas 5. Utilizind diagrama de legaturi din cap. 10, conectati la centrala aparatele necesare, apoi  puneti capacul. Asigurati-va ca tamper-ul este corect fixat.


CAPITOLUL 5. Reguli de cablare pentru bus-ul centralei Matrix.

La conectarea aparatelor pe bus trebuie sa avem mare grija la lungimea cablului.

Maximul de aparate montate pe bus este de 6 – aceasta cifra nu poate fi depasita. Desi numarul limita este 6, exista si alte restrictii de cablare. Este important sa se limiteze valoarea curentului de-a lungul traseului de cabluri pentru a evita caderile de tensiune pe sistem. Tabelul urmator furnizeaza configuratia cablului potrivita diferitelor sisteme.

Tabel 1: KEN (numar echivalent tastatura) valori pentru fiecare modul serial.

Aparat

Descriere si configuratie

KEN

MX-LCD

Tastatura LCD

3

MX-LED

Tastatura LED

1

MX-RIX16

Extensie zone (legata pe bus)

1

MX-PROX

Cititor de proximitate

2

MX-ROX8R

Modul 8 iesiri pe relee

4

MX-ROX8T

Modul 8 iesiri pe tranzistor ( curect max. <30 mA )

1

MX-ROX8T

Modul 8 iesiri pe tranzistor ( curect max. <90 mA )

2

MX-ROX8T

Modul 8 iesiri pe tranzistor ( curect max. <150 mA )

3

MX-ROX8T

Modul 8 iesiri pe tranzistor ( curect max. <210 mA )

4

MX-ROX8T

Modul 8 iesiri pe tranzistor ( curect max. >210 mA )

Tabel 2: Numarul permis de KEN-uri, pentru diferite lungimi de cablu.

Lungime de cablu (m)

Numar de KEN-uri  permis

Numar de KEN-uri  permis

100

3

4

75

4

6

50

6

9

25

13

18


5.1 Exemple de sisteme

6 detectoare PIR a 15 mA fiecare

O sirena ( max 400 mA ) conectata la PGM1

2 tastaturi LED ( una la 50 m si alta la 100 m )

Un modul de iesire pe tranzistori (30 mA) cu 3 LED-uri (10 mA fiecare) si 3 buzzere ( 12 mA fiecare)

Curentul total este:

6x0,015+1x0,5+2x0,06+1x0,03+3x0,01+3x0,012=0,706 A

Curentul maxim disponibil pentru aparate exterioare centralei Matrix este de 0,8 A. Deci se accepta alimentarea sistemului din centrala fara sursa suplimentara.

Inainte de a calcula o configuratie acceptabila trebuie sa cunoastem valoarea KEN-ului pentru fiecare aparat de pe bus. Din tabelul 1 stim ca fiecare tastatura are KEN-ul 1. Modulul de iesiri controleaza LED-uri si buzzere care impreuna dau un curent de 66 mA (3x10 mA+3x12 mA). Tot din tabelul 1, un modul de iesire pe tranzistori cu un curent de patrundere de 66 mA, cade in <90 mA ceea ce corespunde cu KEN=2.



Exemplul 1:

Totusi aceasta nu este o solutie acceptabila deoarece exista 4 KEN pe o lungime de 100 m cablu. Tabelul 2 arata ca pe aceasta lungime numarul maxim de KEN este 3.


Exemplul 2:


CAPITOLUL 6. Modurile de operare

Modul dezarmat

Aceasta este starea cind centrala este dezarmata. Dar zonele de foc, PA, Medical, tamper si 24 ore ramin active 24 de ore din 24.

Modul armare

Cind centrala este armata orice zona de tip acces, instantaneu sau 24 ore va cauza o alarma. Cind este activata o alarma, sirenele de interior si exterior cit si stroboscop vor fi activate pe perioada in care au fost programate sau pina cind centrala este resetata de catre utilizator.

Modul Arm

Cind se armeaza centrala oricare din cele 4 tipuri poate fi selecta pentru fiecare partitie.

Exemplu:

Partitia 1

Partitia 2

Partitia 3

Partitia 4

Arm A

Arm A

Arm A

Arm A

Arm B

Arm B

Arm B

Arm B

Arm C

Arm C

Arm C

Arm C

Arm D

Arm D

Arm D

Arm D

Arm A: Tot sistemul este armat, nimeni nu are acces            - Away

Arm B: Etaj dezarmat, parter armat                                       - Home

Arm C: Etaj armat, parter dezarmat                                       - Home

Arm D: Garaj armat, casa dezarmata                                    - Home

Modul intrare/iesire

Intrare – Cind centrala este armata si o zona de tip intrare este activata, incepe numaratoarea de intrare. In aceasta perioada se aude un ton de intrare/iesire produs de sirena interna si orice zona programata de tip acces va fi ignorata. Daca in perioada de timp programata pentru intrare se introduce un cod utilizator atunci centrala va fi dezarmata. Daca perioada de intrare a fost depasita atunci centrala va intra in starea de alarma si in acest caz centrala trebuie dezarmata si trebuie intrat in modul FTA descris mai jos.

Iesire- timp de iesire, iesire silentioasa, iesire finala

Centrala Matrix foloseste diferite tipuri de iesire. Cel mai utilizat tip este „timp de iesire” care poate sa functioneze in doua moduri depinzind de programarea optiunilor globale. Procedura 1: din modul dezarmare introduceti codul utilizator . Centrala va trece in modul armare. Daca exista zone deschise timpul de iesire va fi decalat pina cind toate zonele vor  fi inchise. La expirarea timpului si cind toate zonele sint inchise, centrala va fi armata.

Procedura 2: din modul dezarmare introduceti codul utilizator. Daca exista zone deschise in afara de zonele de tip intrare/iesire sau acces, se va auzi un ton de eroare si centrala va reveni in modul dezarmat. Daca toate zonele sint inchise in afara de zonele de tip intrare/iesire atunci centrala va intra in modul armare. Daca si zonele de intrare/iesire si acces sint inchise atunci centrala se va arma. Daca in timpul armarii o zona de tip instantaneu este deschisa atunci centrala va intra in alarma.

Modul Alarma

Cu centrala in modul dezarmare sau armare orice zona de tip 24 h deschisa va genera o alarma. Cu centrala in stare armata orice zona de tip instantaneu va genera o alarma.

Modul “prima in alarma”

Cind sistemul este in alarma el se reseteaza automat sau cu un cod utilizator. Cind sistemul este resetat cu un cod, prima zona in alarama va fi afisata pe display-ul cu 7 segmente.Orice intrare ulterioara de cod va sterge FTA (prima zona in alarma) si centrala va intra in modul dezarmat.

Modul inginer sau instalator

Acest mod da acces total la programarea sistemului de catre inginer (instalator) utilizind un cod inginer (instalator).

Modul utilizator

Acest mod permite armarea/dezarmarea centralei si da acces la  modul utilizator.(vezi ghidul utilizator ).


CAPITOLUL 7. Simbolurile tastaturii /cititorului si semnificatiile LED-urilor indicatoare

7.1 Tastatura LED


lipsa alimentare

Indica alimentare ac/dc

Pilpiirea indica lipsa alimentare dc


Nu exista nici un defect

Indica existenta unui defect

Modul „inginer” este activ


Sistem armat

Centrala este in modul dezarmat

Indica ca centrala este in modul utilizator

O zona sau mai multe sint deschise.

Toate zonele sint inchise si centrala este gata pentru armare

Pilpiirea LED-ului indica ca functia de programare este activata


Centrala este dezarmata

Centrala este armata


Cind exista o alarma, LED-ul va pilpii si se va afisa zona in alarma cu

ajutorul afisajului in 7 segmente

Cind exista o alarma de foc, LED-ul se va aprinde si se va afisa zona in alarma cu ajutorul afisajului in 7 segmente


Cind exista o alarma de panica, LED-ul se va aprinde si se va afisa zona in alarma cu ajutorul afisajului in 7 segmente


Cind exista o alarma de tamper, LED-ul se va aprinde si se va afisa zona in alarma cu ajutorul afisajului in 7 segmente

7.2 Tastatura LCD

lipsa alimentare

Indica alimentare ac/dc

Pilpiirea indica lipsa alimentare dc


Nu exista nici un defect

Indica existenta unui defect

Modul „inginer” este activ


O zona sau mai multe sint deschise.

Toate zonele sint inchise si centrala este gata pentru armare

Pilpiirea LED-ului indica ca functia de programare este activata

AFISAJUL LCD

In acest mod de operare tastatura cu LCD va afisa meniul sub forma de text pentru fiecare operatie.

Pe linga acest afisaj tastatura cu LCD va afisa si simbolurile si functionalitatile vazute la tastatura cu LED. Aceasta da posibilitatea unui inginer sau instalator obisnuit cu tastatura LED posibilitatea de a opera la o tastatura LCD cu functiile si afisajul de la tastatura LED.

Nota : Inainte de a programa sistemul, daca folositi o tastatura LCD exista o optiune de a  alege limba de operare ( vezi functia 360 de la pag. 55


Capitolul 7.3 Cititorul de proximitate

1                Nu exista alimetare AC/DC



Indica centrala alimentata AC/DC

Pilpiirea indica sistem defect

2                                Partitia 1 sau modul arm A dezarmat

Partitia 1 sau modul arm A armat

Partitia 1 sau modul arm A in alarma

3                                Partitia 2 sau modul arm B dezarmat

Partitia 2 sau modul arm B armat

Partitia 2 sau modul arm B in alarma

4                                Partitia 3 sau modul arm C dezarmat

Partitia 3 sau modul arm C armat

Partitia 3 sau modul arm C in alarma

5                                Partitia 4 sau modul arm D dezarmat

Partitia 4 sau modul arm D armat

Partitia 4 sau modul arm D in alarma


CAPITOLUL 8. Programarea sistemului

Acest capitol din manual este scris pentru a arata procedura completa de programare

Nota : Procedura de programare este aceiasi pentru ambele centrale Matrix 832 si 424.

Exemple ale functionarii soft-ului si tastaturilor LED/LCD sint aratate cu explicatii ale tuturor optiunilor de programare.( Soft-ul poate fi descarcat de pe site-ul PYRONIX la adresa www.pyronix.com)

Nota : Sint folosite urmatoarele proceduri

Procedura de programare de la PC



Explicarea optiunilor de programare

Procedura de programare de la tastatura

Atentie :

  1. Inainte de a incepe orice procedura de programare, fiecarei tastaturi sau cititor trebuie sa i se aloce un numar ( adresa) utilizind switch-ul de pe spatele tastaturii sau cititorului. Centrala recunoaste fiecare tastatura dupa acest numar.

  1. Toate optiunile de programare sint aratate pe afisajul in 7 segmente al tastaturii cu LED-uri.

  1. Toate functiile de pe tastatura cu LCD sint operationale identic ca la tastatura cu LED-uri.


8.1Stabilirea adresei la tastaturile cu LED sau LCD


Nota : Inainte de a incepe programarea sistemului introduceti            7 5 4 din modul instalator pentru detectarea tuturor aparatelor de pe bus. Aceasta procedura trebuie urmata ori de cite ori se adauga un aparat la sistem.

8.2 Stabilirea adresei la cititorul de proximitate

Centrala Matrix recunoaste fiecare cititor de proximitate cu ajutorul legaturilor facute pe spatele cititorului dupa cum se arata mai jos.

Nota : Inainte de a incepe programarea sistemului introduceti            7 5 4 din modul inginer sau instalator pentru detectarea tuturor aparatelor de pe bus. Aceasta procedura trebuie urmata ori de cite ori se adauga u aparat la sistem.

8.2.1 Conectarea cititorului de proximitate la un PC

Nota : Pentru a aloca o cartela la un cod utilizator cititorul de proximitate trebuie conectat la portul serial al unui calculator cum se vede in diagrama de mai jos. Aceasta procedura poate fi facuta si de la tastatura, vezi ghidul utilizator.

K- trebuie conectat la pinul numarul 5

PC trebuie conectat la pinul numarul 2

Pentru informatii referitoare la procedurile de programare de la PC, vezi capitolul 8.7.

Capitolul 8.3 Setarile sistemului Matrix date de fabricant

Nota : Acest capitol arata setarile din fabrica (de producator) ale centralelor Matrix 832 si 424.

8.3.1 Cod instalator

Cod instalator (inginer)=9999

Nota

8.3.2 Optiuni globale

Optiunea 1

Nota

1

Avertizare la cadere tensiune=validat

2

Urmarire baterie=validat

3

Reset NVM = doar hard

4

Raport log si evenimente=nelimitat

5

Alarma la cadere linie telefonica=invalidata

6

Alarma la tamper global= 0 V

7

Frecventa AC=50 Hz

8

Ceas de timp real=dat de AC

Optinea 2

Nota

1

Lipsa alarma de tamper= validat

2

Pune zone in log=validat

3

Instalatorul nu are acces cind sistemul este armat=validat

4

Permite armarea cu zone, 24h,PA,Instant,foc,medical, deschise=validat

5

La iesire zonele de tip instantaneu=nu cauzeaza alarma

6

Opreste timpul de iesire cind sint zone deschise=invalidat

8.3.3 Tipuri de zona, atribute si setari de zona

Tipuri de zone

Nota

1

Zona NC= validat

2

DEOL=invalidat

3

Dublare de zona=invalidat

4

Zone rapide=invalidat

5

Zona 1 este zona rapida = invalidat

Atribute de zona

Nota

1

Clopotel=invalidat

2

Test=invalidat

3

Mascare=invalidat

Setari de zone

Nr. zona

Arm A

Arm B

Arm C

Arm D

Atribute

Partitie nr.

Z01

Intrare/iesire

Intrare/iesire

Intrare/iesire

Intrare/iesire

OFF

1

Z02

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z03

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z04

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z05

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z06

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z07

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z08




tamper

tamper

tamper

Tamper

OFF

1

Z09

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z10

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z11

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z12

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z13

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z14

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z15

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z16

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z17

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z18

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z19

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z20

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z21

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z22

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z23

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z24

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z25

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z26

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z27

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z28

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z29

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z30

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z31

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

Z32

instantaneu

instantaneu

instantaneu

instantaneu

OFF

1

8.3.4 Coduri utilizator, Atributele codurilor utilizator si alocarea cartelelor de proximitate

Atributele codurilor utilizator

Codul utilizator 01

Codurile utilizator 01-32

Nota

Nr. utilizari

Nelimitat

Nelimitat

Master

Validat-1234

Invalidat-(XXXXXX)

Bypass (omitere zone)

Validat

Validat

Numai cod duress

Invalidat

Invalidat

Duress armare/dezarmare

Validat

Validat

Permite armarea

Validat

Validat

Permite dezarmarea

Validat

Validat

Activ in partitia

1

1

Alocarea cartelelor de proximitate

Fara cartele

Fara cartele

8.3.5 Alocarea tastaturilor si cititoarelor de proximitate catre partitii

ID

Tastaturi

Nota

1

Partitia 1 Modul public

2

Partitia 1 Modul public

3

Partitia 1 Modul public

4

Partitia 1 Modul public

ID

Cititor proximitate

Nota

1

Partitia 1 Modul public

2

Partitia 1 Modul public

3

Partitia 1 Modul public

4

Partitia 1 Modul public

8.3.6 Alocarea defectelor de sistem si tamper la partitii

Indicatiile defectelor de sistem

Indicatiile defectelor de tamper

Nota

Partitia 1

Partitia 1

8.3.7 Optiunile partitiilor

Optiunile (1) pentru partitiile 1,2 3,4

Nota

1

Alarma de PA = audibila

2

Alarma de tamper=interna si externa

3

Afisare zone deschise in modul dezarmare=validat

4

Omitere zone la rearmare=validat

5

Sirena =invalidat

6

Confirmare de kiss off=invalidat

7

Afisare zone deschise in alarma

Optiunile (2) pentru partitiile 1,2 3,4

Nota

1

Timp de activare sirena=in minute

8.3.7 Optiunile de armare

Optiunile de armare ale partitiilor 1,2,3,4

Nota

1

ARM A = timp de iesire in modul away

2

ARM B = timp de iesire in modul home

3

ARM C = timp de iesire in modul home

4

ARM D = timp de iesire in modul home

5

Dependenta partitiilor=invalidata

6

Configurarea zonelor de tip keyswitch=arm A

8.3.8 Timpii sistemului

Timpii pentru partitiile 1,2,3,4

Nota

1

Timp de sirena=4 min

2

Timp de intrare=20 sec

3

Timpi de iesire=20 sec.

4

Timp de intirziere pentru sirena=0 sec.

5

Ti mp de intirziere la iesire=7 sec.

6

Autoarmare la inactivitate=invalidat

7

Numar de rearmari=infinite

8

Incepe autoarmarea=invalidat

Timpi globali

Nota

1

Intirziere la raportarea lipsei alimentarii=10 min

2

Intirziere la raportarea lipsei liniei telefonice=1 min

3

Secunde in ultimul minut al zilei=60 sec.

8.3.9 Iesiri programabile

Nr. PGM

Optiuni PGM

Partitie

Nota

1

Sirena externa

1_2_3_4

2

Urmareste stroboscopul

1_2_3_4

3

Urmareste armare/dezarmare

1

4

Urmareste alarma de PA

1_2_3_4

5

Neutilizat

1_2_3_4

6

Neutilizat

1_2_3_4

7

Neutilizat

1_2_3_4

8

Neutilizat

1_2_3_4

9

Neutilizat

1_2_3_4

10

Neutilizat

1_2_3_4

11

Neutilizat

1_2_3_4

12

Neutilizat

1_2_3_4

8.3.10 Comunicator digital

Partitia

Cod

Nota

1

xxxx

2

xxxx

3

xxxx

4

xxxx

Cod de incarcare / descarcare de pe PC=1234

Nota

Test apelari

Nota

1

Timp testare apelare=invalidata

2

Interval de testare apelare=invalidata

3

Raport=trimis la tel. 1 cu backup la tel. 2

4

Telefon 1 =invalidata

5

Telefon 2 =invalidata

6

Telefon 3 =invalidata

Optiuni pentru linia telefonica

Nota

1

Urmarire linie telefonica=invalidata

2

Filtru handshake= standard

3

Apel=ton

4

Modul AMC=validat

5

Raport de evenimente=prioritate scazuta

6

Trimite deschis dupa alarma=validat

8.3.11 Formate de comunicatie

Nr.

Numar telefon

Format

Nota

1

XXXXXXXXXX

Contact ID

2

XXXXXXXXXX

Contact ID

3

XXXXXXXXXX

Contact ID

4

XXXXXXXXXX

Contact ID

5

XXXXXXXXXX

Contact ID

6

XXXXXXXXXX

Contact ID

7

XXXXXXXXXX

Contact ID

8

XXXXXXXXXX

Contact ID

9

XXXXXXXXXX

Contact ID

8.3.12 Raport de evenimente

Alarma

PA

Foc

Intretinere

Deschis-inchis

Medical

Partitie

Zi

ON

ON

ON

ON

ON

ON

1_2_3_4

A

ON

ON

ON

ON

liber

ON

1_2_3_4

B

ON

ON

ON

ON

liber

ON

1_2_3_4

C

ON

ON

ON

ON

liber

ON

1_2_3_4

D

ON

ON

ON

ON

liber

ON

1_2_3_4

REFACERE

ON

ON

ON

ON

liber

ON

1_2_3_4

Tel 1

OFF

OFF

OFF

OFF

OFF

OFF

1_2_3_4

Tel 1+2

OFF

OFF

OFF

OFF

OFF

OFF

1_2_3_4

Tel 2 back

ON

ON

ON

ON

ON

ON

1_2_3_4



Tel 1

OFF

OFF

OFF

OFF

OFF

OFF

1_2_3_4

Tel 2

OFF

OFF

OFF

OFF

OFF

OFF

1_2_3_4

Tel 3

OFF

OFF

OFF

OFF

OFF

OFF

1_2_3_4


CAPITOLUL 8.4  Intrare si iesire din modul  instalator si schimbarea codului instalator

Modul instalator este utilizat pentru programare si schimbarea functionalitatii centralei Matrix. Aceasta include schimbarea codului instalator, programarea zonelor, partitiilor, etc. De asemenea fiind in modul utilizator se poate indeparta carcasa centralei fara sa cauzati o alarma de tamper.

Sistemul opereaza si cu un timp pentru instalator adica daca nu se opereaza nici o functie in modul instalator, dupa 20 min iese din acest mod.

Procedura de programare cu tastatura

8.4.1 Intrare in modul instalator(inginer)

Pentru a intra in modul instalator apasati                     si introduceti un cod instalator valid [xxxxxx].

Se va auzi un ton de acceptare si led-ul pentru defect va incepe sa pilpiie.

Nota : Fiind in modul inginer toate optiunile utilizatorului Master sint accesibile punind inaintea optiunii respective [1], de exemplu pentru schimbarea datei introduceti            [1 2 2] unde

[2 2] este procedura prin care utilizatorul Master schimba data.

8.4.2 Iesirea din modul instalator

Pentru iesirea din acest mod apasati             0 .Va dura citeva momente pentru ca centrala sa devina functionala si noii parametrii sa se implementeze. Led-ul pentru defect va inceta sa mai pilpiie.

8.4.3 Schimbarea codului instalator (inginer)

Cod dat de fabricant

Cod nou

Cod instalator 9inginer)

9999

_ _ _ _ _ _



Apasati             1 2 5  Introduceti din modul instalator 4, 5 sau 6 caractere ale noului cod


 [ XXXXXX], apasati           pentru sfirsit de cod daca numarul este mai mic de 6 caractere.

Reintroduceti noul cod inginer [XXXXXX], si se va auzi un ton de acceptare.


Nota : Noile aparate adaugate la bus trebuie adaugate la NVM inainte de operare , apasati           754 din modul inginer de cite ori adaugati un nou aparat la sistem si asta inainte de a incepe programarea.


Capitolul 8.5 Optiuni globale ale sistemului

Procedura de programare cu PC ( calculator)

Ecranul de mai jos arata cum se programeaza optiunile globale de la calculator prin intermediul soft-ului dedicat.O data ce a fost aleasa o optiune salvati si apoi treceti la urmatorul ecran.

Ecran 1

Explicatia optiunilor de programare

Optiuni 1 ale sistemului

Avertizare la caderea tensiunii de alimentare AC

No – Aceasta functie va invalida avertizarea, ca a cazut alimentarea AC, data de tastatura si acest defect va fi raportat la dispecerat.

Yes – Aceasta functie va valida  avertizarea, ca a cazut alimentarea AC, data de tastatura si acest defect va fi raportat la dispecerat.

Nota : Se poate programa o intirziere la raportarea lipsei alimentarii in cap. 8.12.9.

Urmarirea bateriei

Yes – Aceasta functie va valida  avertizarea data de tastatura de cadere a bateriei si acest defect va fi raportat la dispecerat.

No – Aceasta functie va invalida avertizarea data de tastatura de cadere a bateriei si acest defect va fi raportat la dispecerat.

Resetul NVM

Cod instalator  (inginer) si legatura pe placa de baza (hard) – Aceasta optiune da posibilitatea instalatorului sa reseteze centrala la valorile date din fabrica prin suntarea pinilor NVM si

introducerea de la tastatura a codului           7 5 1

Legatura pe placa de baza - Aceasta optiune da posibilitatea instalatorului sa reseteze centrala la valorile date din fabrica prin alimentarea centralei cu pinii NVM suntati.

Limitele log-ului si raportul de evenimente

Yes – Aceasta optiune permite instalatorului sa limiteze numarul evenimentelor din jurnal si raportarea la dispecerat la un total de 16 evenimente pentru o perioada de armare.

No -  Aceasta optiune da posibilitatea inginerului sa seteze intrarile din jurnalul de evenimente si sa raporteze catre dispecerat un numar nelimitat de evenimente.

Alarma la caderea (defectarea) liniei telefonice

Yes – Cind are loc o cadere a liniei telefonice se va activa o alarma. De asemenea de la tastatura se va genera un defect. Pentru a avea acces la acesta optiune „ urmarirea liniei telefonice „ trebuie sa fie activata vezi cap. 9.1.

No – Cind are loc o defectiune a liniei telefonice se va genera un defect numai la tastatura fara a avea loc o alarma.

Nota : Se poate programa o intirziere dupa aparitia liniei telefonice defecte cum se va vedea in cap. 8.12.9.

Alarma de tamper global

12 V – Aceasta optiune da posibilitatea instalatorului sa seteze sensului starii. Activarea acestei alarme se va face la aplicarea tensiunii de 0 V.

0 V – Aceasta optiune da posibilitatea instalatorului sa seteze sensul starii circuitului de tamper global. Activarea acestei alarme de tamper global va fi activata la lipsa tensiunii de 0 V.

Frecventa AC

60 Hz – Da posibilitatea inginerului sa fixeze valoarea frecventei la 60 Hz.

50 Hz – Da posibilitatea inginerului sa fixeze valoarea frecventei la 50 Hz.

Ceas de timp real

Quartz – Aceasta optiune va da posibilitatea instalatorului sa regleze ceasul in functie de quartz-ul intern

Alimetare – Aceasta optiune va da posibilitatea inginerului sa regleze ceasul in functie de frecventa retelei.

Nota: Va recomandam sa folositi frecventa AC si sa lasati factorul de corectie dat din fabrica.

Utilizati quartz-ul numai in cazul unei frecvente de alimentare instabila.

Optiunile 2 ale sistemului

Tamper la lipsa unui aparat

On – Daca sistemul verifica aparatele din bus ( tastaturi, cititoare de proximitate, extensii de intrare si iesire) si gaseste aparate lipsa atunci se va genera o alarma de tamper si se va crea o conditie E6  si va fi afisata la tastatura.

Off – Dac lipseste o componenta de la centrala atunci nu se va genera o alarma de tamper, dar se va genera un defect O7 si se va afisa la tastatura.

Pune zonele refacute in jurnal

On – Permite instalatorului sa valideze punerea evenimentelor legate de zone refacutate, in jurnal. In acest caz si zonele in alarma si zonele refacute sint puse in jurnal.

Off - Permite instalatorului sa invalideze punerea evenimentelor legate de zone refacutate, in jurnal. In acest caz numai zonele activate sint puse in jurnal.

Blocarea accesului instalatorului cind centrala este armata

Yes – Aceasta optiune previne intrarea in modul inginer daca oricare dintre partitii este armata.

No – Daca aceasta optiune este activata atunci instalatorul are acces la modul inginer indiferent daca toate partitiile sint armate, acces pe care il are de la orice tastatura accesibila.

Permite armarea cind sint deschise zone de tip H, P, F, M

Yes – Daca aceasta optiune este validata se poate porni procedura de armare a sistemului chiar daca zone de tip 24 h, panica, foc, instantaneu si medicala sint deschise. In acest caz centrala va incepe procedura de armare dar nu va arma pina cind zonele respective nu vor fi inchise.

No - Daca aceasta optiune este invalidata nu se poate porni procedura de armare a sistemului daca zone de tip 24 h, panica, foc, instantaneu si medicala sint deschise. In acest caz centrala va incepe procedura de armare numai daca toate zonele vor fi inchise. Daca insa zone de tip intrare/iesire si acces sint deschise atunci se poate porni procedura de armare.

Iesirea cu zone de tip instantaneu deschise

Declanseaza alarma – Cind aceasta optiune este validata, daca in timpul armarii apar zone de tip instantaneu deschise atunci centrala va intra in alarma.

Nu declanseaza alarma – Cind aceasta optiune este invalidata, daca in timpil armarii apar zone de tip instantaneu deschise atunci centrala va continua procedura de armare si nu va intra in alarma.

Intreruperea timpului de iesire cind sint zone deschise

Yes – Daca aceasta optiune este validata timpul de iesire, activat la armare, este intrerupt daca exista zone deschise. Centrala se va arma numai cind toate zonele sint inchise.

No – Daca aceasta optiune este invalidata timpul de iesire, activat la armare, nu este intrerupt daca exista zone deschise, dar la sfirsitul perioadei de iesire centrala va intra in alarma. Centrala se va arma  cind toate zonele sint inchise.




Procedura de programare de la tastatura

8.5.1 Optiunile 1 ale sistemului


Apasati             2 0 0 Pentru selectarea numarului optiunii folositi butoanele pentru sus, jos. Pentru


alegerea numarului optiunii apasati            Pentru salvarea optiunii apasati           si se va auzi un ton de acceptare.

Optiunea numarul

Optiune OFF=led-ul pentru alarma OFF

Optiune ON=led-ul pentru alarma ON

F/D

1

Validarea alarmei la cadere de tensiune

Invalidarea alarmei la cadere de tensiune

Off

2

Invalidarea urmaririi starii bateriei

Validarea urmaririi starii bateriei

Off

3

Restarea centralei numai prin suntare pini NVM

Restarea centralei  prin cod inginer si  suntare pini NVM

Off

4

Fara limita la jurnal si la raport de evenimente

Cu limita la jurnal si la raport de evenimente

Off

5

Fara alarma la defect (cadere) de linie telefonica

Cu alarma la defect (cadere) de linie telefonica

Off

6

Alarma de tamper global la 0 V

Alarma de tamper global la 12 V

Off

7

Frecventa 50 Hz

Frecventa 60 Hz

Off

8

Ceas de timp real dat de frecventa AC

Ceas de timp real dat de quartz

Off

8.5.2 Optiunile 2 ale sistemului

Apasati              2 0 1  Pentru selectarea numarului de optiune folositi tastele pentru sus, jos.


Pentru alegerea numarului de optiune apasati             Pentru salvarea optiunii apasati           si se va auzi tonul de acceptare.

Optiunea numarul

Optiune OFF=led-ul pentru alarma OFF

Optiune ON=led-ul pentru alarma ON

F/D

1

La lipsa aparate se declanseaza avertizarea de defect

La lipsa aparate se declanseaza alarma de tamper

ON

2

Invalideaza punerea in jurnal a zonelor refacute

Valideaza punerea zonelor refacute in jurnal

ON

3

Invalideaza blocarea instalatorului la armare

Valideaza operatiunea de blocare a inginerului (instalatorul) la armare

Off

4

Nu permite armarea cu zone de tip H,P,I,F,M deschise

Permite armarea cu zone de tip H,P,I,F,M deschise

ON

5

La iesire, zonele deschise de tip I nu cauzeaza alarma

La iesire, zonele deschise de tip I  cauzeaza alarma

Off

6

La zone deschise nu se intrerupe timpul de exit

La zone deschise se intrerupe timpul de exit

ON

Indicatiile afisajului la intrarea in Optiunile 1 si 2.


Capitolul  8.6 Tipuri de zona, configuratie, alocarea atributelor si partitiilor

Procedura de programare cu ajutorul PC

Ecranul calculatorului prezentat mai jos arata cu ajutorul soft-ului UDL, cum se programeaza tipurile de zone, modurile de armare, alocarea zonelor catre partitii si atributele zonelor . De indata ce a fost aleasa o optiune se apasa tasta de salvare si se trece la urmatorul ecran.

Ecran 2

Nota : Sistemul este proiectat sa permita inginerului (instalatorului) sa imparta sistemul in 4 parti subsisteme independente. Poate fi alocata orice zona celor 4 partitii si in interiorul partitiei o zona poate fi alocata oricarei din cele 4 tipuri de armare. Tipul de atribut determina cum va opera zona.

Explicatiile optiunilor de programare

Tipuri de zona

Normal inchis NC – Aceasta este o configuratie de zona normal inchisa. O astfel de zona poate fi configurata ca alarma sau tamper.

DEOL – Aceasta configuratie utilizeaza doua rezistente de capat de linie de 2K2 si 4K7, care permite detectarea unei alarme de zona deschisa si de tamper, doar pe o intrare.

Dublare de zona – permite insatalatorului sa dubleze numarul de zone din centrala. Prin folosirea a 2 rezistente una de 2K2 si una de 4K7 toate zonele vor fi impartite in doua zone de alarma (se pierde tamper-ul). Spre exemplu prin dublare de zona, zona 1 devine zona 1 si 17. Pentru a vedea calea pe care se face aceasta dublare de zona vezi tabelul de mai jos ( din fabrica cind se selecteaza dublare de zona, optiunea NC este dezactivata si este activata optiunea DEOL ).

Zone rapide

Toate zonele – In conditii normale sensibilitatea tuturor zonelor este de 250 ms. Cind aceasta optiune este validata sensibilitatea va trece de la 250 ms la 100 ms. Aceasta este o optiune globala care se aplica tuturor zonelor.

Numai zona nr. 1 – Cind este activata aceasta optiune numai zona 1 va fi transformata intr-o zona rapida cu sensibilitate de la 250 ms la 30 ms. Zonele de la 2 la 32 vor fi cu sensibilitate de 250 ms.

No – aceasta este sensibilitatea setata din fabrica si este de 250 ms.

Nota : Cind se alege dublarea de zona centrala trebuie oprita si apoi repornita pentru a se implementa aceasta optiune.

Nota : Cind se face dublarea de zona se poate pune doar un singur detector pe zona.


Tabel 1 – Dublarea de zona la Mtrix 832

Configurarea zonelor de pe centrala  in modurile : dublare de zona, NC si DEOL

Zone

Zone NC

Zone DEOL

Dublare de zone

Z1

Z1-ALARM

Z1-ALARM

Z1-TAMPER

Z1-ALARM

Z17-ALARM

Z2

Z2-ALARM

Z2-ALARM

Z2- TAMPER

Z2-ALARM

Z18-ALARM

Z3

Z3-ALARM

Z3-ALARM

Z3- TAMPER

Z3-ALARM

Z19-ALARM

Z4

Z4-ALARM

Z4-ALARM

Z4- TAMPER

Z4-ALARM

Z20-ALARM

Z5

Z5-ALARM

Z5-ALARM

Z5- TAMPER

Z5-ALARM

Z21-ALARM

Z6

Z6-ALARM

Z6-ALARM

Z6- TAMPER

Z6-ALARM

Z22-ALARM

Z7

Z7-ALARM

Z7-ALARM

Z7- TAMPER

Z7-ALARM

Z23-ALARM

Z8

Z8-ALARM

Z8-ALARM

Z8- TAMPER

Z8-ALARM

Z24-ALARM

Configurarea zonelor de pe extensie  in modurile : dublare de zona, NC si DEOL

Zone

Zone NC

Zone DEOL

Dublare de zone

Z9

Z9-ALARM

Z9-ALARM

Z9-TAMPER

Z9-ALARM

Z25-ALARM

Z10

Z10-ALARM

Z10-ALARM

Z10- TAMPER

Z10-ALARM

Z26-ALARM

Z11

Z11-ALARM

Z11-ALARM

Z11- TAMPER

Z11-ALARM

Z27-ALARM

Z12

Z12-ALARM

Z12-ALARM

Z12- TAMPER

Z12-ALARM

Z28-ALARM

Z13

Z13-ALARM

Z13-ALARM

Z13- TAMPER

Z13-ALARM

Z29-ALARM

Z14

Z14-ALARM

Z14-ALARM

Z14- TAMPER

Z14-ALARM

Z30-ALARM

Z15

Z15-ALARM

Z15-ALARM

Z15- TAMPER

Z15-ALARM

Z31-ALARM

Z16

Z16-ALARM

Z16-ALARM

Z16- TAMPER

Z16-ALARM

Z32-ALARM

Tabel  2 – Dublarea de zona la Mtrix 424

Configurarea zonelor de pe centrala  in modurile : dublare de zona, NC si DEOL

Zone

Zone NC

Zone DEOL

Dublare de zone

Z1

Z1-ALARM

Z1-ALARM

Z1-TAMPER

Z1-ALARM

Z13-ALARM

Z2

Z2-ALARM

Z2-ALARM

Z2- TAMPER

Z2-ALARM

Z14-ALARM

Z3

Z3-ALARM

Z3-ALARM

Z3- TAMPER

Z3-ALARM

Z15-ALARM

Z4

Z4-ALARM

Z4-ALARM

Z4- TAMPER

Z4-ALARM

Z16-ALARM

Configurarea zonelor de pe extensie  in modurile : dublare de zona, NC si DEOL

Zone

Zone NC

Zone DEOL

Dublare de zone

Z5

Z5-ALARM

Z5-ALARM

Z5-TAMPER

Z5-ALARM

Z17-ALARM

Z6

Z6-ALARM

Z6-ALARM

Z6- TAMPER

Z6-ALARM

Z18-ALARM

Z7

Z7-ALARM

Z7-ALARM

Z7- TAMPER

Z7-ALARM

Z19-ALARM

Z8

Z8-ALARM

Z8-ALARM

Z8- TAMPER

Z8-ALARM

Z20-ALARM

Z9

Z9-ALARM

Z9-ALARM

Z9- TAMPER

Z9-ALARM

Z21-ALARM

Z10

Z10-ALARM

Z10-ALARM

Z10- TAMPER

Z10-ALARM

Z22-ALARM

Z11

Z11-ALARM

Z11-ALARM

Z11- TAMPER

Z11-ALARM

Z23-ALARM

Z12

Z12-ALARM

Z12-ALARM

Z12- TAMPER

Z12-ALARM

Z24-ALARM

Tipuri de armare si partitii

Sistemul poate fi divizat in 4 subsisteme independente. O zona poate fi alocata unei partitii. In cadrul unui subsistem (partitie) zonele pot opera in 4 moduri diferite de armare A, B, C si D.

Exemplu

Partitia 1

Partitia 2

Partitia 3

Partitia 4

Armare A

Armare A

Armare A

Armare A

Armare B

Armare B

Armare B

Armare B

Armare C

Armare C

Armare C

Armare C

Armare D

Armare D

Armare D

Armare D

Armare A: Tot sistemul este armat nimeni nu are acces – Away

Armare B: Etaj dezarmat, parter armat - Home

Armare C: Etaj armat, parter dezarmat - Home

Armare D: Garaj armat, casa dezarmata - Home

Nota : Instalatorul are posibilitatea sa configureze centrala Matrix conform cu cerintele beneficiarului.

Configurarea zonelor

E=intrare/iesire

Acest tip de zona permite un acces limitat pentru a face posibila armarea sau dezarmarea sistemului. La acest tip de zona tipica este legarea unui contact magnetic.

A=acces

Aceasta zona permite accesul intr-o zona de tip intrare/iesire cind se armeaza centrala. Oricum daca centrala este armata si o zona de tip acces este activata inaintea unei zone de tip intrare/iesire atunci va fi generata o alarma imediat.

I=instantaneu

Acest tip de zona creaza o alarma imediat, daca centrala este armata.

O=omitere (bypass)

O zona programata de instalator astfel, va fi ignorata de centrala. Aceasta permite sa fie utilizat sistemul chiar si in cazul unei defectiuni survenite pe una din zone.

F=foc

Acest tip de zona, cind este activata, va genera o alarma indiferent daca sistemul este sau nu armat.

 Alarma provocata de acest tip de zona va genera o avertizare sonora formata din 3 sunete distincte si sirena de exterior se va activa la interval de 1 secunda..

P=atac (panica)

Acest tip de zona, cind este activata, va genera o alarma indiferent daca sistemul este sau nu armat.

Acest tip de zona poate fi programata sa nu activeze sirena sau stroboscopul in cazul unei alarme, dar acest tip de alarma va fi transmis catre dispecerat. Daca sistemul a fost programat atunci se poate activa o iesire programabila.

H=zona de 24 h

Acest tip de zona va genera o alarma la activare indiferent daca centrala este armata sau nu.

T=tamper

Acest tip de zona va genera o alarma la activare indiferent daca centrala este armata sau nu.

Din programare se poate alege daca la alarma se va activa sirena interna si cea externa sau numai cea interna cind sistemul este dezarmat. Oricum cind centrala este armata se vor activa ambele sirene.

D=cheie armare/dezarmare

Este posibil ca folosind acest tip de zona sa putem arma, in orice mod de armare, sistemul de la o cheie externa.

Y=Buton armare/dezarmare

Folosind acest tip de zona se poate arma/dezarma sistemul de la un buton.

U=neutilizat

Aceasta zona este complet ignorata de centrala, dar poate fi utilizata metoda de a pune pe zonele neutilizate o rezistenta de 2K2.

M=medical

Acest tip de zona va trimite un mesaj de urgenta catre dispecerat sau catre orice serviciu de urgenta.

Atributele zonelor :

Fiecare zona poate fi alocata unuia din urmatoarele atribute.

Clopotel – Orice zona careia i s-a dat acest tip de atribut, la activare,  sirena interna sau buzzerul tastaturii va emite un sunet de clopotel atentionind asupra prezentei in acea arie.

Test- Orice zona cu acest atribut care va fi activata, va fi inregistrata in jurnalul de evenimente, dar nu va fi inregistrata si nu se va trimite un raport ca fiind o alarma.

Mascare- Daca o zona are acest atribut sistemul nu se va arma daca utilizatorul nu va trece mai intii prin acea zona. Se introduce codul utilizator pentru armarea sistemului , un ton jos se va emite de la tastatura si timpul de iesire nu va porni pina cind zona nu va fi deschisa/inchisa cel putin o data.

Aceasta optiune este utila pentru zonele de mare securitate, dar cu public care ar putea masca un detector.

Procedura de programare cu ajutorul tastaturii

8.6.1 Tipuri de zone


Apasati              2 5 0 Pentru selectarea numarului de optiune apasati tastele pentru sus, jos. Pentru


alegerea numarului de optiune apasati              Pentru salvarea optiunii apasati tasta            si se va auzi tonul de acceptare.

Numar Optiune

Optiune OFF=LED alarma OFF

Optiune ON=LED alarma ON

F/D

1

Zone DEOL

Zona NC

ON

2

Invalidare dublare de zona

Validare zona dublata

OFF

3

Invalidare zona rapida

Validare zona rapida

OFF

4

Invalidare zona 1 zona rapida

Validare zona 1 zona rapida

OFF

8.6.2 Configurarea zonelor

Nota : Procedura de programare a zonelor este urmatoarea :

  1. programati tipul de zona pentru toate cele 4 moduri de armare
  2. programati atributele zonelor pentru cele 4 moduri de armare
  3. apoi alegeti o partitie careia sa-i alocati zona si modul de armare


Apasati             2 5 1

Urmat de numarul de zona de la 01 la 32.

Tipul de zona pentru Arm A va fi afisat

Folositi tastele pentru sus, jos pentru a alege tipul de zona. Apasati butonul              pentru acceptare si salvati noul tip de zona.

Tipul de zona pentru Arm B va fi afisat

Folositi tastele pentru sus, jos pentru a alege tipul de zona. Apasati butonul              pentru acceptare si salvati noul tip de zona.

Tipul de zona pentru Arm C va fi afisat

Folositi tastele pentru sus, jos pentru a alege tipul de zona. Apasati butonul              pentru acceptare si salvati noul tip de zona.

Tipul de zona pentru Arm D va fi afisat

Folositi tastele pentru sus, jos pentru a alege tipul de zona. Apasati butonul              pentru acceptare si salvati noul tip de zona.

Atributul pentru Arm A va fi afisat

Pentru selectarea numarului de optiune folositi tastele pentru sus, jos pentru a alege numarul optiunii.


Apasati butonul              pentru alegerea numarului de optiune. Pentru salvare apasati             si se va auzi un ton de acceptare.

Numar Optiune

Optiune OFF=LED alarma OFF

Optiune ON=LED alarma ON

F/D

1

Clopotel-dezactivat

Clopotel-activat

OFF

2

Test-dezactivat

Test-activat

OFF

3

Mascare-dezactivata

Mascare-activata

OFF

Atributul pentru Arm B va fi afisat

Pentru selectarea numarului de optiune folositi tastele pentru sus, jos pentru a alege numarul optiunii.


Apasati butonul              pentru alegerea numarului de optiune. Pentru salvare apasati             si se va auzi un ton de acceptare.

Numar Optiune

Optiune OFF=LED alarma OFF

Optiune ON=LED alarma ON

F/D

1

Clopotel-dezactivat

Clopotel-activat

OFF

2

Test-dezactivat

Test-activat

OFF

3

Mascare-dezactivata

Mascare-activata

OFF

Atributul pentru Arm C va fi afisat

Pentru selectarea numarului de optiune folositi tastele pentru sus, jos pentru a alege numarul optiunii.


Apasati butonul              pentru alegerea numarului de optiune. Pentru salvare apasati             si se va auzi un ton de acceptare.

Numar Optiune

Optiune OFF=LED alarma OFF

Optiune ON=LED alarma ON

F/D

1

Clopotel-dezactivat

Clopotel-activat

OFF

2

Test-dezactivat

Test-activat

OFF

3

Mascare-dezactivata

Mascare-activata

OFF

Atributul pentru Arm D va fi afisat

Pentru selectarea numarului de optiune folositi tastele pentru sus, jos pentru a alege numarul optiunii.


Apasati butonul              pentru alegerea numarului de optiune. Pentru salvare apasati             si se va auzi un ton de acceptare.

Numar Optiune

Optiune OFF=LED alarma OFF

Optiune ON=LED alarma ON

F/D

1

Clopotel-dezactivat

Clopotel-activat

OFF

2

Test-dezactivat

Test-activat

OFF

3

Mascare-dezactivata

Mascare-activata

OFF

Partitia alocata acelei zone va fi afisata.

Introduceti numarul partitiei 1, 2, 3 sau 4 pentru a fi alocata zonei. Pentru salvare apasati             si se va auzi un ton de acceptare.

Se va relua procedura pentru a introduce o alta zona. Repetati aceasta procedura pentru fiecare zona.

Apasati                   pentru iesirea din modul de programarea a tipurilor de zona.

Nota : Programarea optiunilor poate fi verificata apasind             pentru a vedea pasii de programare.


Afisajul tastaturii cu LED la programarea zonelor


Introduceti numarul de zona de la 01 la 32 si apasati

Apasati tastele pentru „ sus, jos”» pentru a parcurge tipurile de zona

Apasati       si repetati de 4 ori pentru alegerea tipului de armare

A, B, C sau D.

Folositi tastele sus, jos pentru a schimba numarul optiunii si

apasat tasta       pentru schimbarea setarii, apoi  pentru salvare si repetati de 4 ori pentru alegerea tipului de armare A, B, C sau D.

Alegeti partitia de la 1 la 4 si apasati           pentru a continua.

8.6.3 Programarea etichetelor de zona de la tastatura LCD

Apasati           252

Va aparea urmatorul afisaj

Utilizind tastele pentru sus, jos alegeti zona si apasati

Va aparea urmatorul afisaj

Folositi tastele dreapta, stinga pentru a vedea zonele si pentru a edita textul.

Folositi tastele numerice pentru editarea etichetelor de zona.

Apasati        pentru confirmarea schimbarilor.

Apasati       pentru a parasi aceasta optiune.

Capitolul 8.7 Coduri utilizator si atribute

Programarea de la calculator

Ecranul calculatorului va arata ca mai jos si va va arata cum sa programati de la calculator, codurile utilizator, inginer (instalator), numele instalatorului si atributele. De indata ce ati ales o optiune apasati pe « salvare » si treceti la urmatorul ecran.

Ecran nr. 3



Nota : Sistemul permite programarea pina la 32 coduri utilizatori si 1 cod instalator coduri ce pot fi formate din 4 sau 6 numere. Oricare cod utilizator poate fi atribuit la o partitiie sau mai multe. Orice cod utilizator poate fi alocat la unul sau mai multe atribute.

Alocarea cartelelor la cod utilizator cu ajutorul calculatorului PC.

Pas 1 : Conectati cititorul la PC asa cum se arata in cap. 8.2.

Pas 2 : Din bara de meniu alegeti  « Tools » apoi selectati « Options » Aflindu-va in acest ecran selectati « Comms ». Alegeti port-ul ( in mod normal este Com2.

Pas 3 : Alegeti codul pe care vreti sa-l atribuiti cardului.

Pas 4 : Apasati « Assign Card ». Se va afisa anuntul « Waiting to read the card » timp de 15 s.

Pas 5: Aratati cardul sau tag-ul la cititor. Va aparea scris «  Card read completed » sau «  Card not accepted ». Prima confirma programarea cartelei, iar la cea de a doua trebuie repetata procedura.

Pas 6 : De indata ce s-au citit toate cartelele se salveaza si se deconecteaza cititorul de la PC.

Pas 7: Reconectati UDL la centrala si descarcati datele din calculator. Acum centrala va recunoaste cartelele si tag-urile programate.










Politica de confidentialitate

DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 2938
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2019 . All rights reserved

Distribuie URL

Adauga cod HTML in site
