Tema lucrarii

Proiectati un filtru activ trece jos care sa aiba o frecventa de taiere , o amplificare si un factor de calitate , avand o eroare a frecventei de taiere sub 1%.

Consideratii teoretice

Def. Sistem de filtrare - sistem selective(lasa sa treaca numai anumite frecvente).

Def. Filtru activ - amplificator selective(amplifica cu ajutorul unei bucle cu reactie negativa).

Def. 1dB = unitatea de masura cu ajutorul careia exprimam 10lg din raportul a doua puteri electrice

,

la injumatatirea puterii: injumatatirea puterii determina o scadere de .

Alegerea valorilor standardizate

Alegerea valorilor standardizate se face conform tabelelor cu cele mai apropiate valori existente in acestea fata de cele calculate, modificandu-se in functie de cerinttele lucrarii pana se ajunge la valori acceptabile:

Calculul valorilor componentelor

Pentru filtrul trece jos elementele sunt: R1, C2, R3, R4, C5.
H(s) - functia de transfer a circuitului
Ac - amplificarea
ω- pulsatia
f - frecventa

Eroarea =0.004766

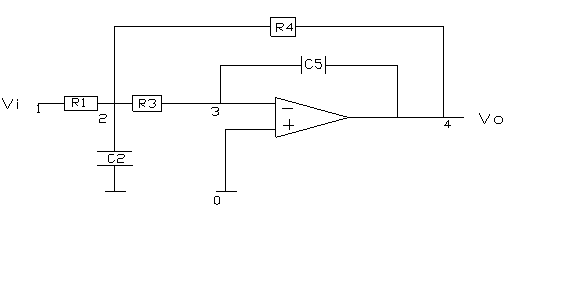

Circuitul particular al filtrului

Programul simularii in "PSpice"

Filtru trece jos

X 3 0 4 AO

.subckt AO min pin out

e out 0 pin min 2e5

rin min pin 1meg

.ends

Vin 1 0 AC 1mV

R1 1 2 270E-2

c2 2 0 330E-6

r3 2 3 220E-2

r4 2 4 270E+0

c5 4 3 200E-9

.AC DEC 100 100Hz 100kHz

.PROBE

.END

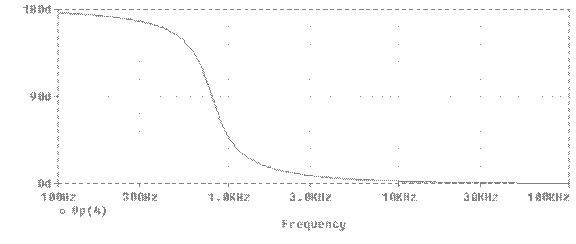

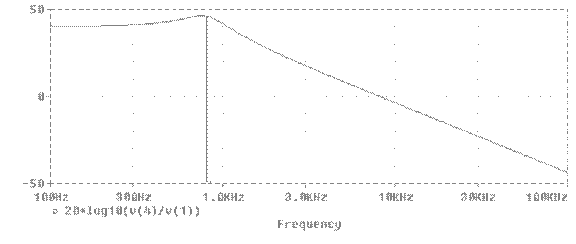

Diagramele Bode ale amplitudinii si defazajului
