Simularea functionarii circuitelor electronice cu ajutorul programului PSICE

Cresterea complexitatii circuitelor electronice, performantele ridicate, necesitatea de a reduce timpul de proiectare si nu in cele din urma a reducerea costurilor de proiectare si realizare a circuitelor integrate au inpus in ultimele decenii utilizarea programelor de simulare a circuitelor electronice.




In aceasta lucrare este prezentat un program universal de simulare a circuitelor electronice numit Simulation Program with Integrated Circuit Emphasis sau pe scurt SPICE.

Amplificator limitator inversor

VCC 4 0 5V

VIN 1 0 5V

R1 1 2 10 K

R2 4 3 1K

Q1 3 2 0 NPN1

.MODEL NPN1 NPN(BF=200)

.DC VIN 0 5 0.1

.OP

.END

IS= 10-16 A

BF=200

NF=1

BR=1

NR=1

T=27sC

Nod1: 5V

Nod2: 0.8193 V

Nod3: 0.0694V

Nod4: 5 V

VCC = -4.931∙10-3

VIN =    -4.181∙10-3

Pt=2.67∙10-2 W

Se modifica valoarea rezistentei R1 la valori cuprinse intre 2 si 8 k

R1 (kΩ)

VIN V(3)=0,5V [V]

VIN V(3)=4,5V [mV]

Se modifica valoarea factorului de amplificare in curent BF a tranzistorului Q1 la valori cuprinse intre 50 si 150

BF

VIN     V(3)=0,5V [V]

VIN V(3)=4,5V [mV]



Caracteristica statica in polarizare directa a unei diode semiconductoare

se dechide din librarie modelul unei diode

se observa ca acest model are unii parametrii cu valori fixe

.model D1N4148    D(IS=0.1p RS=16 CJO=2p Tt=12n Bv=100 Ibv=0.1p)

VIN 1 0 0.5V

D1 1 0 D1N4148

.LIB C:DIODE.LIB

.DC VIN 0 2 0.001

.END

se poate observa de pe graficul in scara logaritmica ca rezistenta serie are valoarea constanta 16Ω

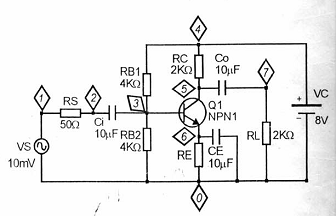

Amplificator cu emitor comun

VCC 4 0 8V

VS 1 0 AC 0.01V

RS 1 2 50

RB1 4 3 4K

RB2 3 0 4K

RC 4 5 2K

RE 6 0

.PARAM RVAR=2K

.STEP PARAM RVAR 2K 5K 1K

RL 7 0 2K

CI 2 3 10U

CE 6 0 10U

CO 5 7 10U

Q1 5 3 6 NPN1

.MODEL NPN1 NPN(BF=200)

.AC DEC 5 10 10MEG

.END

Se masoara amplificarie pntru diverse tensiuni:

Frecventa (Hz)

AV

AI
