 Tema PTDE – Manevre in instalatii electroenergetice

1.1 Continutul general

In microsistemul electroenergetic prezentat prin schema monofilara simplificata, elementele de baza ce vor interveni in desfasurarea analizei propuse de tema, se vor stabili grupele de operatii si operatiile din grupele de operatii respective in vederea:

a)  punerii sub tensiune pentru verificarea starii izolatiei din microsistem (PST)

b)  scoaterii de sub tensiune (SST) si aducerea microsistemului in starea operativa initiala (SOI).

Sursa de tensiune este realizata prin racordarea microsistemului la sistemul electroenergetic.

Starile operative initiale (SOI) pentru fiecare statie de conexiuni componenta a microsistemului si pentru cele doua obiective propuse prin tema (punerea sub tensiune sau scoaterea de sub tensiune) sunt precizate prin Fisa de date initiale.

Calea operationala de start, in statia de conexiuni „C”, propusa pentru efectuarea manevrelor de punere sub tensiune a microsistemului electroenergetic este:

Text Box: BCC1Text Box: C3Text Box: S

Text Box: C2Text Box: BCC2Text Box: C1Text Box: C41C)

Semnificatii pentru notatiile utilizate:

S - sistemul electroenergetic;

Ci - celula “i” din statia C;

BCC1 (BCC2) - bara colectoare C1, respectiv C2 din statia C.

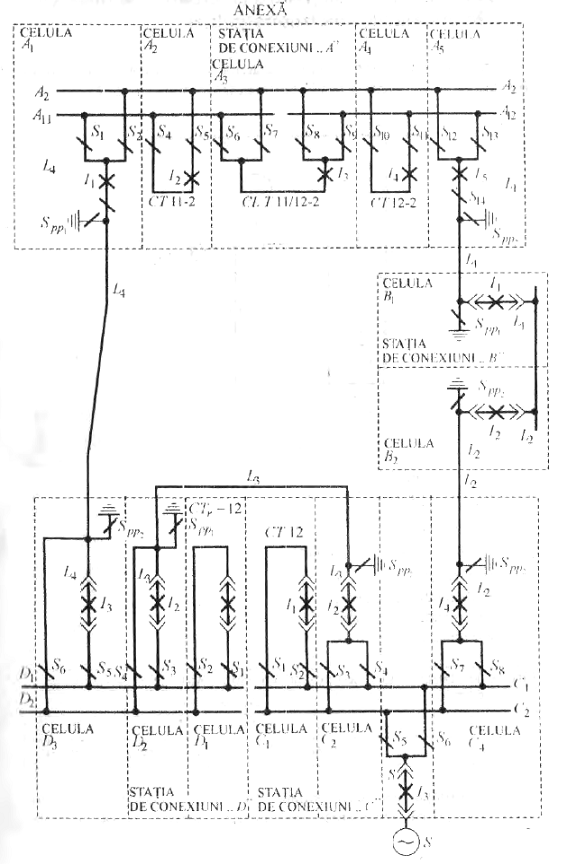

Schema de conexiune monofilara:

Text Box: BCC1Text Box: C3Text Box: SText Box: C4a)

Grupa de operatii

Ordinea operatiilor asupra aparatelor de comutatie

PST

S6 -> I3 -> S8 -> I4

SST

I4 -> S8 -> I3 -> S6

SOI (PST)

I3 deconectat – carucior scos, S5 deschis, S6 deschis

Operatii pentru punere sub tensiune a celulei C4

       Se inchide separatorul S6

       Se verifica inchiderea separatorului S6

       Se verifica pozitia deschis a separatorului S5

       Se verifica pozitia deschisa a separatorului de punere la pamant Spp4

       Se introduce caruciorul corespunzator intreruptorului I3

       Se inchide intreruptorul I3

       Se verifica inchiderea intreruptorului I3

       Se inchide separatorul S8

       Se verifica pozitia deschis a separatorului S7

       Se verifica inchiderea separatorului S8

       Se inchide intreruptorul I4

       Se verifica inchiderea intreruptorul I4

Operatii pentru scoaterea de sub tensiune a celulei C4

       Se deschide intreruptorul I4

       Se verifica pozitia deschisa a intreruptorul I4

       Se deschide separatorul S8

       Se verifica pozitia deschisa a separatorului S8

       Se inchiderea separatorul de punere la pamant Spp4

       Se verifica pozitia inchisa a separatorului Spp4

       Se deschide intreruptorul I3

       Se verifica pozitia deschisa a intreruptorului I3

       Se scoate caruciorul corespunzator intreruptorului I3

       Se deschide separatorul S6

       Se verifica pozitia deschisa a separatorului S6

Text Box: C1Text Box: BCC2Text Box: BCC1Text Box: C3Text Box: SText Box: C2b)

Grupa de operatii




Ordinea operatiilor asupra aparatelor de comutatie

PST

S1 -> S2 -> I1 -> S5 -> S6 -> I1 -> S1 -> S2

SST

S1 -> S2 -> I1 -> S6 -> S5 -> I1 -> S1 -> S2

SOI (PST)

I1 deconectat + carucior introdus, S1 deschis, S2 deschis

Operatii pentru punere sub tensiune a celulei C2

       Se verifica pozitia inchisa a intreruptorului I3

       Se verifica pozitia inchisa a separatorului S6

       Se verifica pozitia deschisa a separatorului S5

       Se inchide separatorul S1

       Se verifica inchiderea separatorului S1

       Se inchide separatorul S2

       Se verifica inchiderea separatorului S2

       Se inchide intreruptorul I1

       Se verifica inchiderea intreruptorului I1

       Se inchide separatorul S5

       Se verifica inchiderea separatorului S5

       Se deschide separatorul S6

       Se verifica deschiderea separatorului S6

       Se deschide intreruptorul I1

       Se verifica deschiderea intreruptorului I1

       Se deschide separatorul S1

       Se verifica deschiderea separatorului S1

       Se deschide separatorul S2

       Se verifica deschiderea separatorului S2

       Se verifica pozitia deschis a separatorului S4

       Se inchide separatorul S3

       Se verifica inchiderea separatorului S3

       Se verifica pozitia deschis a separatorului Spp2

       Se inchide intreruptorul I2

       Se verifica inchiderea intreruptorul I2

Operatii pentru scoaterea de sub tensiune a celulei C2

       Se verifica pozitia inchisa intreruptorului I3

       Se verifica pozitia inchisa separatorului S5

       Se verifica pozitia deschisa separatorului S6

       Se verifica pozitia deschis a separatorului Spp2

       Se verifica pozitia deschis a separatorului S4

       Se deschide intreruptorul I2

       Se verifica deschiderea intreruptorul I2

       Se deschide separatorul S3

       Se verifica deschiderea separatorului S3

       Se inchide separatorul S1

       Se verifica inchiderea separatorului S1

       Se inchide separatorul S2

       Se verifica inchiderea separatorului S2

       Se inchide intreruptorul I1

       Se verifica inchiderea intreruptorului I1

       Se inchide separatorul S6

       Se verifica inchiderea separatorului S6

       Se deschide separatorul S5

       Se verifica deschiderea separatorului S5

       Se deschide intreruptorul I1

       Se verifica deschiderea intreruptorului I1

       Se deschide separatorul S1

       Se verifica deschiderea separatorului S1

       Se deschide separatorul S2

       Se verifica deschiderea separatorului S2
