Tranzistorul bipolar in regim dinamic la joasa frecventa (la semnal mic)

Este cunoscut faptul ca functia cea mai importanta a unui tranzistor este cea de amplificare. Aceasta presupune existenta unui circuit de intrare ce contine generatorul de semnal ce urmeaza a fi amplificat si un circuit de iesire ce contine sarcina pe care se culege semnalul amplificat, legata de iesirea tranzistorului.





In conditiile semnalului mic, portiunile de pe caracteristicile tranzistorului in jurul P.S.F. se pot aproxima prin portiuni drepte, tranzistorul putand fi reprezentat printr-un cuadripol activ liniar, in care intrarea si iesirea au o borna comuna.

Din cele sase moduri de legatura intre variabilele independente se alege curentul si tensiunea drept varibile independente obtinandu-se parametrii hibrizi (parametrii h). Ei sunt descrisi de ecuatiile:

unde     = reprezinta impedanta de intrare cand iesirea este in scurtcircuit (la variatii)

= coeficient de reactie inversa de tensiune cuintrare a in gol

= factor de amplificare a curentului cu iesirea in scurtcircuit

= admitanta de iesire cu intrarea in gol

Parametrii de cuadripol depind de temperatura, P.S.F. si frecventa, fiind in general niste marimi complexe. La frecvente joase pot fi considerate ca marimi reale independente de frecventa.

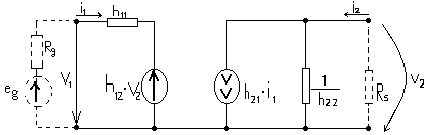

Pe baza relaaiilor prezentate se pot construi circuitul echivalent cu parametrii h al tranzistorului.

Daca se folosesc diferite coneziuni (EC,CC sau BC) atunci parametrii h au indicele corespunzator tipului de coneziune (e,c sau b). Daca se noteaza cu Rg rezistenta generatorului si Rs rezistenta de sarcina a circuitului se pot defini si obtine performatele tranzistorului.

1.Impedanta de intrare se defineste ca impedanta vazuta de la bornele de intrare cand eg = 0, Rg =:

In circuitul echivalent cu parametrii h al tranzistorului se pot scrie relatiile:

si

Deci:

2. Impedanta de iesire se defineste ca impedanta vazuta de la bornele de iesire cand si :



Avem: si


3. Amplificarea in curent: se defineste ca raportul intre curentul de la iesire si curentul de la intrare:

si

4. Amplificarea in tensiune: se defineste ca raportul intre tensiunea de la iesire si tensiunea de la intrare:

(1)

(2)

Din relatiile (1) si (2) avem:
