Proiect la Dinamica Autovehiculelor

Sa se efectueze calculul dinamic pentru un autoturism 4x4 echipat cu motor cu aprindere prin comprimare, cu puterea maxima de 130 kW si turatia maxima de 3950 rot/min.

             Sa se efectueze calculul dinamic pentru un autoturism 4x4 echipat cu motor cu aprindere prin comprimare, cu puterea maxima de 130 kW si turatia maxima de  3950 rot/min.

Pm=

130

kW

nm=

3950

rot/min

Gu=

500

kg

Alegerea dimensiunilor autovehiculului

Dimensiuni de gabarit

Lungimea autovehiculului

A=

4950

mm

Latimea autovehiculului

l=

1900

mm

Inaltimea autovehiculului

H=

1800

mm

Ampatamentul

L=

3000

mm

Consola fata

c1=

850

mm

Consola spate

c2=

1100

mm

Unghiul de atac

α1=

30

°

Unghiul de degajare

α2=

27

°

Ecartament fata

B1=

1650

mm

Ecartament spate

B2=

1640

mm

Garda la sol (lumina)

c=

250

mm

Parametrii de greutate

Greutatea totala

Ga=G0+Gu=

2100

kg

Greutatea proprie

G0=

1600

kg

Greutatea utila

Gu=

500

kg

Coeficientul de utilizare a greutatii

ηG=Gu/G0=

0,3125

Greutatea maxima admisa pe puntea fata

G1=

1050

kg

Greutatea pe fiecare roata a puntii din fata

G1`=G1/2=

525

kg

Greutatea maxima admisa pe puntea spate

G2=

1050

kg

Greutatea pe fiecare roata a puntii din spate

G2`=G2/2=

525

kg

Calculul pozitiei centrului de greutate in plan longitudinal

b=G1*L/Ga=

1500

mm

a=G2*L/Ga=

1500

mm

a+b=

3000

mm

Alegerea pneurilor

Se aleg pneuri: 225/60 R17

Balonajul

B=

225

mm

Diametrul jentii

d=

416,5

mm

Presiunea de regim

p=

2,3

bar

Viteza maxima

v max=

180

km/h

R - Constructie radiala

Sarcina maxima pe anvelopa

Simplu=

5200

kg

Diametrul exterior al rotii

D=

646

mm

Raza statica

rs=

295

mm

Raza libera

r0=rn=d/2+H=

323

mm



D=d+2*H

H=(D-d)/2=

114,75

mm

rs=d/2+H*(1-K)=

311,525

mm

Coeficientul care ia in

K=0,1…0,16

pentru pneuri conventionale

calcul incarcarea

K=0,2…0,3

pentru pneuri speciale

Se adopta K=

0,1

Raza dinamica

r=λ*rn=

300,39

mm

Coeficientul de deformare

al pneului

λ=

0,93

Calculul dinamic al autovehiculului

Determinarea caracteristicii externe a mototrului

α1=(3-4*c)/2*(1-c)=

0,75

α2=2*c/2*(1-c)=

1,5

α3=-1/2*(1-c)=

-1,25

Coeficientul de elasticitate

c=nM/nm=

0,6

Verificare

α1+α2+α3=

1

Turatia la moment maxim

nM=c*nm=

2370

Coeficientul de adaptabilitate

k=MM/Mm=

1,2

Pe=Pm*[(α1*ne/nm)+(α2*(ne/nm)^2)+(α3*(ne/nm)^3)]

Me=Mm*[α1+(α2*ne/nm)+(α3*(ne/nm)^2)]

Pm=Mm*ωm

Mm=Pm/ωm=

314,28065

ωm=2*π*nm/60=

413,64303

MM=Mm*[α1+(α2*nM/nm)+(α3*(nM/nm)^2)]=

377,13678

ce=c min*MM/Me

Consumul specific minim

c min=270…340 g/kWh

pentru m.a.c.

Se adopta

c min=

320

g/kWh

Ce=Pe*ce/1000

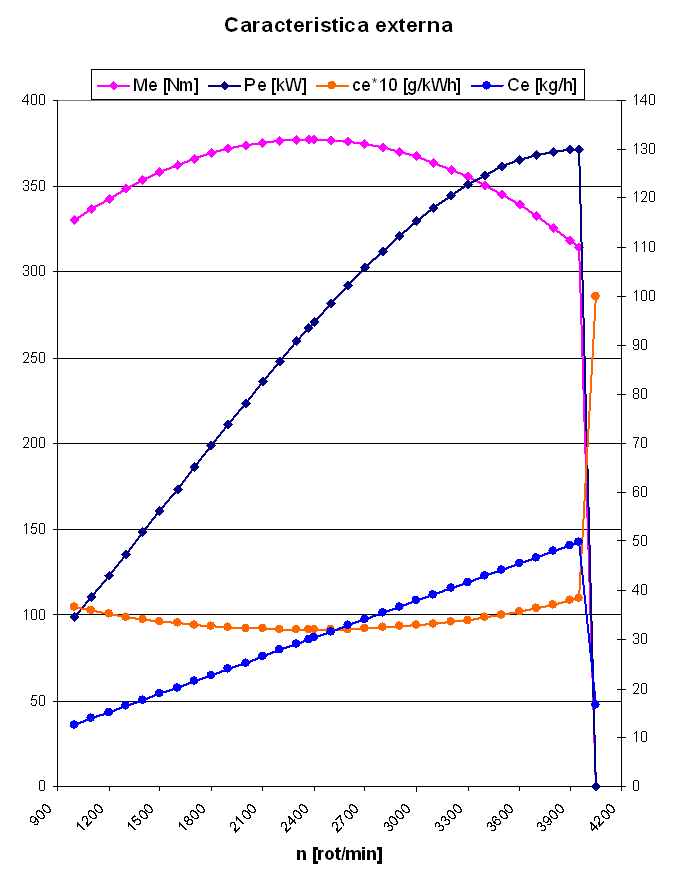

Determinarea Caracteristicii externe

n [rot/min]

Pe [kW]

Me [Nm]

ce [g/kWh]

Ce [kg/h]

1000

34,544833

329,87886

365,84269

12,637975

1100

38,765017

336,52604

358,616438

13,901772

1200

43,061137

342,66964

352,186928

15,16557

1300

47,417375

348,30967

346,484115

16,429367

1400

51,817909

353,44613

341,448833

17,693165

1500

56,24692

358,07901

337,031115

18,956962

1600

60,688587

362,20832




333,188836

20,220759

1700

65,127089

365,83405

329,886644

21,484557

1800

69,546608

368,95621

327,095097

22,748354

1900

73,931322

371,5748

324,789971

24,012152

2000

78,265411

373,68981

322,951723

25,275949

2100

82,533055

375,30125

321,56506

26,539747

2200

86,718434

376,40911

320,618616

27,803544

2300

90,805727

377,0134

320,104718

29,067342

2370

93,6

377,13678

320

29,952

2400

94,779115

377,11412

320,019229

30,331139

2500

98,622776

376,71126

320,361461

31,594937

2600

102,32089

375,80482

321,134166

32,858734

2700

105,85764

374,39482

322,343589

34,122532

2800

109,2172

372,48123

323,999594

35,386329

2900

112,38376

370,06408

326,11587

36,650127

3000

115,34148

367,14335

328,710215

37,913924

3100

118,07456

363,71904

331,804922

39,177722

3200

120,56718

359,79116

335,427272

40,441519

3300

122,8035

355,35971

339,61016

41,705316

3400

124,76772

350,42468

344,392887

42,969114

3500

126,444

344,98608

349,822136

44,232911

3600

127,81654

339,04391

355,953214

45,496709

3700

128,86951

332,59816

362,851584

46,760506

3800

129,58709

325,64883

370,594812

48,024304

3900

129,95346

318,19594

379,275015

49,288101

3950

130

314,28065

384

49,92
