Repararea mecanismului de distributie.







Uzurile cele mai frecvente ale componentelor mecanismului de distributie si tehnologia de reparare se dau in continuare.

Comanda distributiei nu se face in mod corespunzator datorita :

-uzurii rotilor dintate, la care grosimea dintilor scade sub 1/3 din cea initiala, impune inlocuirea lor ;

-lantul de distributie, care are joc in role de peste 0,5 mm, se inlocuieste.

Arborele cu came are are urmatoarele defecte:

-incovoierea arborelui cu came 1, se verifica cu ceasul comparator, in partea centrala; daca depaseste 0,02 mm se indreapta cu o presa hidraulica;

-uzura fusurilor de reazem 2, se reconditioneaza prin rectificare la cote de reparatie;

-uzura camelor 3, datorita frecarii cu tachetii, se remediaza prin rectificarea camelor pe masina speciala de copiat, la cota de reparatie ; cand depaseste limita, se inlocuieste arborele cu came. Masurarea se poate face prin verificarea cursei de ridicare a camei rezultate din diferenta dintre inaltimea a si diametrul partii cilindrice b ;

1-incovoierea arborelui cu came ;

2-uzuri ale fusurilor de reazem;

3-uzura camelor ;

4-ciupituri si exfolieri ale camelor si fusurilor ;

5-uzura sau deteriorarea orificiilor filetate pentru fixarea pinionului de distributie.

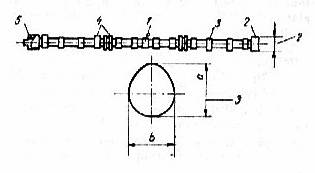

Locurile posibile de aparitie a defectelor si uzurilor la arborele cu came ale motorului D 2156 HMN 8

-ciupituri si exfolieri ale camelor si fusurilor 4, se indeparteaza cu piatra abraziva sau pe masini de rectificat ; daca depasesc adancimea de 1mm, se rebuteaza arborele ;

-uzura sau deteriorarea orificiilor filetate de fixare a pinionului de distributie se reface prin alezare si refiletare la cota majorata ;

-uzura canalului de pana pentru roata dintata de distributie, se constata cu un sablon si se reconditioneaza prin marirea latimii canalului, montand o pana majorata sau se executa un alt canal decalat cu 90.

Tachetii prezinta : uzuri, porozitati sau rizuri pe tije si taler ; se indeparteaza prin rectificare la diametrul prescris folosind piatra abraziva adecvata. Ghidurile tachetilor se reconditioneaza sa corespunda jocului prescris.




Tijele impingatoare : incovoierea tijelor se remediaza prin indreptare ; uzura locasurilor sferice de contact cu tachetii sau cu suruburile de reglaj ale culbutorilor, se reface prin rectificare, dupa sablon.

Culbutorii prezinta : uzura capului de comanda a tijei supapei, se reface cu piatra abraziva dupa sablon respectandu-se raza si unghiul prescris ; uzura bucsei de asamblare pe ax, impune inlocuirea ei ; uzura filetului pentru surubul de reglaj, se remediaza prin refiletare la cota majorata, folosindu-se surub corespundator.

Supapele se curata de calamina, apoi se controleaza starea tijelor si talerelor ; pot prezenta rizuri, coroziuni, arsuri,fisuri, uzuri ; bataia radiala a talerului fata de tija si rectiliniaritatii tijei, se face cu ajutorul unui dispozitiv prevazut cu doua ceasuri comparatoare.

Defectele posibile ale supapei sunt :

-uzura tijei, se inlatura prin rectificare la treapta I de reparatie ; daca depaseste limita admisa se rectifica cu 0,05 mm, se cromeaza si se rectifica la treapta a II-a de reparatie ; jocul intre tija si ghidul supapei este 0,03-0,08 mm ;

-uzura capului tijei, se reconditioneaza prin rectificare pana la disparitia urmelor de deteriorare ;

-uzura contrascaunului de la talerul supapei se remediaza prin rectificare la

45 5 minute cu ajutorul masinii de rectificat supape, astfel incat grosimea partii cilindrice a talerului sa ramana de minimum 2 mm. Dupa rectificare se face rodarea fiecarei supape pe scaunul ei cu pasta si incercarea etanseitatii.

Arcurile de supapa se pot deforma, astfel incat elasticitatea lor sa nu mai corespunda. Se verifica cu un dispozitiv special lungimea arcurilor in stare libera si comprimata la sarcini bine determinate ; daca nu corespund se inlocuiesc.

Ghidurile de supapa pot prezenta uzuri ale alezajului lor. Acestea se rectifica la cota de reparatie si se asambleaza prin imperechere cu supapele a caror tije se incadreaza in jocurile prescrise.

Se rebuteaza toate organele mecanismului de distributie care prezinta fisuri, crapaturi, sufluri, rizuri pronuntate inclusiv arsuri ale talerelor supapelor sau arcuri rupte.

Masurile de protectie a muncii recomanda ca nici un reglaj sau verificare sa nu se execute in timpul functionarii subansamblurilor sau agregatelor.
