TEHNOLOGIA FABRICARII PRODUSELOR

A STUDIU PRIVIND STABILIREA STABILIREA SEMIFABRICATULUI ECONOMIC




Stabilirea procedeelor de obtinere a semifabricatului

Materialul propus pentru executia reperului “FLANSǍ” este otelul de calitate OLC45. Acest otel este destinat executiei pieselor tratate termic cu adancime de calire garantata conform curbei de calibilitate a marcii. Caracteristicile mecanice si compozitia chimica ale acestui otel sunt reglementate prin STAS 880-88

Conform standardului amintit, pentru otelul OLC45 sunt impuse :

Compozitia chimica :

- Carbon : 0.43…0.48 %

- Mangan : 0.5…0.80 %

- Siliciu : 0.17…0.370%

- Crom : max…0,03 %

- Nichel : max…0.030 %

Caracteristicile mecanice

- Limita de curgere Rp0,2 = 480 N/mm2

- Rezistenta la tractiune Rm = 700…840 N/mm 2

- Alungirea la rupere A5 = 14%

- Rezilienta KCU 30/2 = 40 J/cm2

- Modulul de elasticitate E = 21000 N/mm 2

- Coeficientul Poisson = 0.3

- Duritate Brinell in stare recoapta = max.207

Tratamentele termice aplicabile acestei marci de otel sunt :

a) tratamente termice primare, aplicate pe semifabricate cu grad redus de prelucrare : recoacere de normalizare, recoacere de omogenizare, recoacere de inmuiere;

b) tratamente termice secundare (finale), aplicate pieselor finite : calire, revenire, tratamente termochimice.

Parametrii tratamentului termic.

Marca

Stare

Recoacere

Normalizare

Calire

Revenire

OLC45

I

A

A-u

unde: A-apa u- ulei

1.1 Caracteristicile tehnologice

Dintre carcteristicile tehnologice ale unui material fac parte si forjabilitatea, aschiabilitatea si calibilitatea .

*Forjabilitatea reprezinta capacitatea metalelor de ase deforma si de a lua o forma noua sub actiunea fortelor exterioare fara a se fisura. La oteluri, forjabilitatea este cu atat mai buna cu cat continutul de carbon este mai redus, astfel marca OLC.45 se poate aprecia ca are o forjabilitate buna.

*Aschiabilitatea ,este capacitatea materialelor de a putea fi prelucrateprin aschiere cu ajutorul sculelor aschietoare.

Otelurile cu 0,3-0,6 C au aschiabilitate buna; continuturi mai mari de carbon conduc la micsorarea vitezelor de aschiere. Continuturi mai ridicate de S(<0,3%) si de P(<0,2%) in oteluri , imbunatatesc mult aschiabilitatea.

Analizand aceste conditii vom observa ca din punct de vedere al continutului de carbon , dar si din cel al continutului de S si P, marca OLC 45 are aschiabilitate buna , Pentru cresterea aschiabilitatii ese recomandata o recoacere prealabila de inmuiere.

*Calibilitatea este proprietatea materialelor de a se cali

Calibilitatea otelurilor creste o data cu continutul de carbon si de elemente de aliere.

Marca OLC45 prezinta o calibilitate buna, pretandu-se la tratament termic al suprafetei si la operatii de tratament termochimic.

Variantele semifabricatului pentru piesa data prin proiect:

-semifabricat laminat

-semifabricat forjat liber pe ciocan de forjat

-semifabricat matritat pe masini de forjat.

O problema care influenteaza foarte mult tehnologia de fabricatie pentru un reper este alegerea variantei optime de semifabricat.

Semifabricatul trebuie sa aiba o forma cat mai apropiata de forma piesei finale pentru a necesita cat mai putine prelucrari , deci un consum cat mai redus de material si energie.

Alegerea semifabricatului optim consta in verificarea umatoarelor    aspecte tehnico economice:

-felul semifabricatelor corespunzatoare tehnic pentru piesa;

-gradul de apropiere al acestor semifabricate de piesa;

-costul fiecarui semifabricat tehnic posibil pentru piesa si alegerea semifabricatului cu cost minim.

Gradul de apropiere al semifabricatului de piesa.

Se determina prin;

Calcularea coeficientului de utilizare a materialului ;

γ unde:

g -coeficient de utilizare a materialului

-gpf –masa piesei finite : [kg]

-gsf –masa semifabricatului : [kg]

Calculul masei piesei finite.

m = Vt· ρ [g ] unde:

m – masa piesei ;

-Vt- volumul total al piesei , mm3

- densitatea materialului , g/cm3

V= I [mm3]

V=(902×10+1452×30+842×37)-(802×16+462×61)= 582000

VTOTAL=(V.1+V.2+V.3)-(V.4+V.5)=582.000mm3

m=582.000×7,86=4,57kg

masa piesei=4,57kg.

Calculul maselor semifabricatelor tehnic posibile.

1. Laminare

Folosirea semifabricatelor sub forma de bare laminate este indicata in cazul productiei de unicate si serie mica.

Semifabricatele sub forma de bare laminate se pot folosi si in cadrul productiei de serie si masa, in special pentru piese din clasa arborilor, atunci cand diferenta intre treptele arborilor este mica.

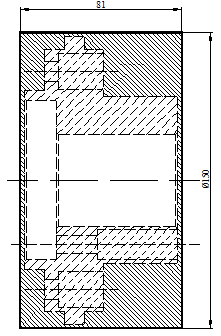

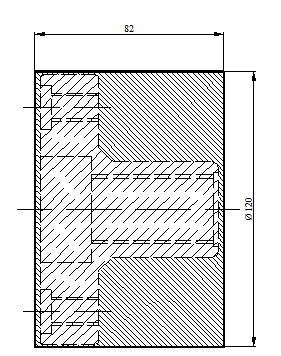

-Semifabricat laminat

m = Vt· ρ [g] V= I [mm3]

V= I = 1.430.662,5 mm3

m=14306625 7,86=11,2kg

Masa semifabricatului laminat=11,2kg.

Forjare libera

Metoda de semifabricare prin forjare libera se foloseste in general la productia de serie mica, unde este nerentabila semifabricarea in matrite .

Pentru usurarea forjarii libere, semifabricatul se proiecteaza cu o forma simplificata fata de cea a piesei finite, fiind prevazut cu un plus de material numit adaos tehnologic.

Deoarece la forjarea libera materialul se deformeaza plastic in mod neingradit (nu se limiteaza curgerea), nu se poate obtine o precizie ridicata; dimensiunile prezinta variatii mari, iar suprafetele rezulta cu abateri mari de la forma geometrica corecta, necesitand adaosuri mari de prelucrare.

3. Matritare

Semifabricatele matritate prezinta avantaje insemnate in comparatie cu semifabricatele forjate liber .

La acest tip de semifabricate se micsoreaza sau se exclud adaosurile tehnologice, inevitabile la piese cu variatii bruste a formei, se reduc adaosurile de prelucrare, iar tolerantele se micsoreaza de 34 ori.

Matritarea la cald permite obtinerea de semifabricate cu precizie ridicata , practic pentru piese cu orice configuratie, asigura o structura mai omogena a metalului, o calitate mai buna a suprafetei.

Costul relativ ridicat al matritelor face ca acest procedeu sa fie rentabil pentru un numar de piese corespunzator cel putin productiei de serie mijlocie.

Matritarea constituie procedeul de prelucrare prin presiune a metalelor si aliajelor prin care materialul in timpul deformarii plastice se deformeaza simultan in intreg volumul, iar curgerea acestuia este conditionata de forma si dimensiunile cavitatilor sculelor (matrite). Dupa matritare urmeaza operatia de debavurare, adica de inlaturare a surplusului de material colectat in bavura.

Pentru micsorarea adaosului tehnologic se va urmari geometria piesei prin matritare bilaterala, unde surplusul de material se gaseste in planul de separatie. Canalul de bavura poate prelua in anumite limite surplusul de material permitind obtinerea de dimensiuni exacte, din semifabricate cu dimensiuni neexacte.

Stabilirea planului de separatie va tine seama de posibilitatile de executie, extragerea piesei matritate si de consumul de material in adaosul tehnologic, modul de curgere a materialului in bavura.

Matritarea pe ciocane

Este cel mai raspandit procedeu de deformarea plastica la cald folosindu-se in productia de serie sau masa pentru piese cu masa pana la circa 1000 kg.

3.2Matritarea pe prese

Matritarea pe prese are urmatoarele avantaje in raport cu matritarea pe ciocane:

- precizie mai ridicata datorita rigiditatii sporite a berbecului;

- inclinatii mai mici la peretii cavitatii datorita folosirii extractoarelor;

- posibilitatea mecanizarii si automatizarii procesului;

- consum mai mic de energie;

- productivitate ridicata.

La intocmirea desenului semifabricatului matritat trebuie realizate urmatoarele faze succesive:

  1. alegerea planului de separatie;
  2. stabilirea adaosurilor de prelucrare;
  3. stabilirea adaosurilor tehnologice;
  4. aplicarea amprentelor

Intocmirea desenului semifabricatului matritat se face plecand de la desenul de executie al piesei finite, la care se considera adaosurile de prelucrare si adaosurile tehnologice (inclinari pentru scoaterea usoara a semifabricatului din cavitatea matritei, raze de racordare pentru a elimina muchiile ascutite si pentru a ajuta la curgerea materialului in cavitatile matritei).

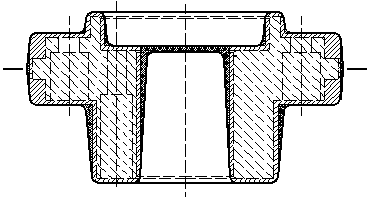

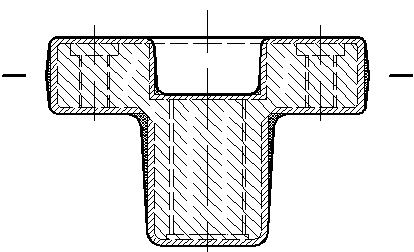

Schita semifabricatului obtinut in matrita pe presa

Matritarea pe masini de forjat orizontal (MFO)

Masinile de forjat orizontal sunt din punct de vedere constructiv asemanatoare cu presele mecanice cu excentric. Din punct de vedere constructiv exista doua tipuri de MFO :

- cu planul de separatie al matritelor situat orizontal;

- cu planul de separatie al matritelor situat vertical;

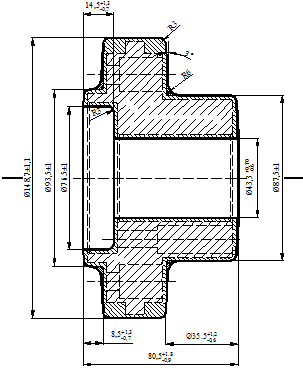

Schita semifabricatului obtinut pe masina de forjat orizontal

V=(93,52×10+148,72×33,5+87,52×37)-(76,52×16+43,32×61)= 70.920

VTOTAL=(V.1+V.2+V.3)-(V.4+V.5)=70.920mm3

m=70.920×7,86=5,53kg

Masa semifabricatului matritat=5,53kg.

Calculul coeficientului de utilizare a materialului pentru fiecare tip de semifabricate :

-semifabricat laminat

g l

-semifabricat matritat

gf l

Comparand cele doua valori se constata ca gradul de apropiere de piesa cel mai bun il are semifabricatul matritat,deci vom adopta drept semifabricat optim , semifabricatul matritat.

2. Adoptarea procedeului economic de realizarea a semifabricatului

Realizarea semifabricatului in functie de productivitate (serie mica-mijlocie) si tipul piesei (bucsa cu alezaj stapuns) presupune unele avantaje si dezavantaje atat pe prese cat si pe masina de forjat orizontal:

realizarea semifabricatului pe masina de forjat orizontal:

avantaje

  1. productivitate ridicata in comparatie cu utilajele clasice (prese sau ciocane);
  2. folosirea economica a metalului;
  3. deformarea pieselor se face cu viteze mici de deformare asigurand obtinerea de piese cu structuri favorabile ceea ce priveste directia fibrelor;

dezavantaje



  1. pozitia semifabricatului de matritat se realizeaza cu opritoare;
  2. existenta capetelor ramase la semifabricat dupa matritare;
  3. cost ridicat al semifabricatelor;

Totusi, prin luarea unor masuri organizatorice, aceste neajunsuri pot fi inlaturate.

realizarea semifabricatului pe prese:

avantaje

  1. costul semimatritelor este scazut in comparatie cu masina de forjat orizontal;
  2. durabilitatea mare a semimatritelor;

dezavantaje

  1. adaosuri mai mari in comparatie cu masina de forjat orizontal;

Criteriul pe baza caruia se alege semifabricatul economic este costul acestuia. Pentru forjarea in matrita (fara degrosari importante), relatia de calcul a costului semifabricatului este:

CFM = Gi · cml + Com , lei/buc

unde:    Gi – greutatea materialului initial pentru forjare;

cml – costul unui kg de material laminat;

Com – costul unitar al operatiei de matritare;

Rs – regia sectiei in care se executa operatia de matritare;

N – numarul de piese executate cu aceeasi matrita;

Costul unui kg de material laminat este acelasi pentru ambele cazuri. In cazul matritarii pe prese, greutatea semifabricatului laminat este mai mare decat in cazul matritarii pe masina de forjat orizontal, ceea ce conduce la costuri mai mari in primul caz.

Tinand cont de aceasta relatie de calcul, se observa ca forjarea in matrita pe masina de forjat orizontal este mai avantajoasa decat forjarea in matrita pe prese.

In concluzie metoda optima de obtinere a semifabricatului economic este cea de forjare in matrita pe masina de forjat orizontal.

Principiul metodei

Semifabricatul incalzit se introduce in locasul matritei fixe ,care este montata pe batiul presei ; semimatrita mobila se apropie de semimatrita fixa stangand semifabricatul, dupa care sub actiunea berbecului masinii in care se afla poansonul ,semifabricatul se deformeaza si metalul umple cavitatea locasului matritei.

Directia de actiune a poansonului este orizontala si materializeaza alezajul semifabricatului care se obtine.

3. Adoptarea adaosurilor totale de prelucrare

Adaosurile totale de prelucrare ale pieselor obtinute prin matritare ,sunt normalizate in STAS 7670-83, in functie de:

-tipul piesei

-factorul de complexitate al formei

-masa si dimensiunile piesei.

Aspectele care se iau in considerare la proiectarea unui semifabricat matritat sunt:

-masa piesei

-planul de separatie (drept, indoit simetric, indoit asimetric);

-calitatea otelului utilizat

-complexitatea de forma a piesei.

-masa piesei -4,57 kg (calculat anterior)

-planul de separatie; –drept

-calitatea otelului -OLC45; continutul de carbon mai mic de0,65% ‚

face parte din grupa M1

-complexitatea de forma a piesei se exprima prin -factorul de complexitate S

S=mp/mH unde; -mp,este masa piesei matritate

- mH, este masa corpului geometric simplu in care se inscrie piesa matritata

mH=3,14×148,72×80,5×7,8/4=10,89kg.

S=4,57/10,89=0,41

-factorul de complexitate S2 (S=0,32..0,63)

Conform STAS 7670 -83 reperul face parte din clasa de matritare 2

Adaosuri de prelucrare ale piesei matritate pe masini de forjat orizontal sunt prezentate in tabel

STAS1299-80

Dimensiuni(mm)

Clasa de precizie

Adaosuri de prelucrare.

(mm)

Peste

Pana la

II

Abaterile limita la dimensiunile D si H pentru piesele matritate in clasa a II-a de precizie pe masini de forjat orizontal sunt prezentate in tabel

Picos Tab.4.7

Inaltimea max H, mm

D/H

Diametrul sau grosimea maxima D, mm

Peste

Pana la

Peste

Pana la

Abaterile limita la dimensiunea D si respectiv H, mm

D

H

Adaosurile de prelucrare normale sunt completate de adaosuri tehnologice:

inclinatii de matritare;

raze de racordare.

Valorile inclinatiilor de matritare sunt prezentate in tabel

Tipil utilajului de matritat

Inclinatiile de matritare maxime

M.f.o.

Suprafete exteriaore

Suprafete interioare

Valorile razelor de racordare sun prezentate in tabel

Inaltimea considerata hi, mm

Razele de racordare, in mm pentru raportul

Peste

Pana la

hi / bi < 2

r

R

Valorile adaosurilor de prelucrare stabilite de STAS 7670-66 pentru piesele din otel matritate corespund pentru suprafete prelucrate care au rugozitatea Ra=25μm, rezulta conform STAS, ca valorile adaosurile de prelucrare se majoreaza cu 0.5mm.

Rugozitatea semifabricatului este cuprinsa intre Ra (25-50) μm.

STABILIREA TRATAMENTELOR TERMICE PRIMARE NECESARE

Tratamentul termic primar are ca scop imbunatatirea prelucrabilitatii semifabricatului (prin aschiere) si de detensionare a acestuia.

Marca otelului

Recoacere de inmuiere

SAU

Recoacere intermediara

OLC45

Temp 0C

Mediul de racire

Temp 0C

Mediul de racire

cuptor

cuptor

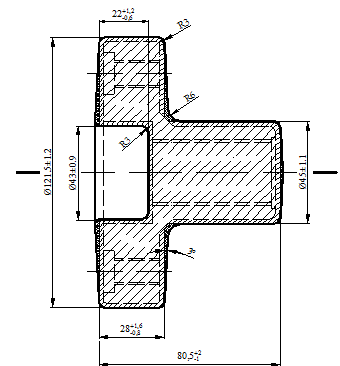

    1. DESENUL DE EXECUTIE AL SEMIFABRICATULUI

Desenul de executie se obtine plecand de la piesa finala la care se adauga adaosurile de prelucrare si cele tehnologice, ale caror marimi au fost stabilite anterior.



TEHNOLOGIA FABRICARII PRODUSELOR

A. STUDIU PRIVIND STABILIREA SEMIFABRICATULUI ECONOMIC

Stabilirea procedeelor de obtinere a semifabricatului

Materialul propus pentru executia reperului “FLANSǍ” este otelul de calitate OLC45. Acest otel este destinat executiei pieselor tratate termic cu adancime de calire garantata conform curbei de calibilitate a marcii. Caracteristicile mecanice si compozitia chimica ale acestui otel sunt reglementate prin STAS 880-88

Conform standardului amintit, pentru otelul OLC45 sunt impuse :

Compozitia chimica :

- Carbon : 0.43…0.48 %

- Mangan : 0.5…0.80 %

- Siliciu : 0.17…0.370%

- Crom : max…0,03 %

- Nichel : max…0.030 %

Caracteristicile mecanice

- Limita de curgere Rp0,2 = 480 N/mm2

- Rezistenta la tractiune Rm = 700…840 N/mm 2

- Alungirea la rupere A5 = 14%

- Rezilienta KCU 30/2 = 40 J/cm2

- Modulul de elasticitate E = 21000 N/mm 2

- Coeficientul Poisson = 0.3

- Duritate Brinell in stare recoapta = max.207

Tratamentele termice aplicabile acestei marci de otel sunt :

a) tratamente termice primare, aplicate pe semifabricate cu grad redus de prelucrare : recoacere de normalizare, recoacere de omogenizare, recoacere de inmuiere;

b) tratamente termice secundare (finale), aplicate pieselor finite : calire, revenire, tratamente termochimice.

Parametrii tratamentului termic.

Marca

Stare

Recoacere

Normalizare

Calire

Revenire

OLC45

I

A

A-u

unde: A-apa u- ulei

1.1 Caracteristicile tehnologice

Dintre carcteristicile tehnologice ale unui material fac parte si forjabilitatea, aschiabilitatea si calibilitatea .

*Forjabilitatea reprezinta capacitatea metalelor de ase deforma si de a lua o forma noua sub actiunea fortelor exterioare fara a se fisura. La oteluri, forjabilitatea este cu atat mai buna cu cat continutul de carbon este mai redus, astfel marca OLC.45 se poate aprecia ca are o forjabilitate buna.

*Aschiabilitatea ,este capacitatea materialelor de a putea fi prelucrateprin aschiere cu ajutorul sculelor aschietoare.

Otelurile cu 0,3-0,6 C au aschiabilitate buna; continuturi mai mari de carbon conduc la micsorarea vitezelor de aschiere. Continuturi mai ridicate de S(<0,3%) si de P(<0,2%) in oteluri , imbunatatesc mult aschiabilitatea.

Analizand aceste conditii vom observa ca din punct de vedere al continutului de carbon , dar si din cel al continutului de S si P, marca OLC 45 are aschiabilitate buna , Pentru cresterea aschiabilitatii ese recomandata o recoacere prealabila de inmuiere.

*Calibilitatea este proprietatea materialelor de a se cali

Calibilitatea otelurilor creste o data cu continutul de carbon si de elemente de aliere.

Marca OLC45 prezinta o calibilitate buna, pretandu-se la tratament termic al suprafetei si la operatii de tratament termochimic.

Variantele semifabricatului pentru piesa data prin proiect:

-semifabricat laminat

-semifabricat forjat liber pe ciocan de forjat

-semifabricat matritat pe masini de forjat.

O problema care influenteaza foarte mult tehnologia de fabricatie pentru un reper este alegerea variantei optime de semifabricat.

Semifabricatul trebuie sa aiba o forma cat mai apropiata de forma piesei finale pentru a necesita cat mai putine prelucrari , deci un consum cat mai redus de material si energie.

Alegerea semifabricatului optim consta in verificarea umatoarelor    aspecte tehnico economice:

-felul semifabricatelor corespunzatoare tehnic pentru piesa;

-gradul de apropiere al acestor semifabricate de piesa;

-costul fiecarui semifabricat tehnic posibil pentru piesa si alegerea semifabricatului cu cost minim.

Gradul de apropiere al semifabricatului de piesa.

Se determina prin;

Calcularea coeficientului de utilizare a materialului ;

γ unde:

g -coeficient de utilizare a materialului

-gpf –masa piesei finite : [kg]

-gsf –masa semifabricatului : [kg]

Calculul masei piesei finite.

m = Vt· ρ [g ] unde:

m – masa piesei ;

-Vt- volumul total al piesei , mm3

- densitatea materialului , g/cm3

V= I [mm3]

V.1= 273.258 mm3

V.2=72.006 mm3

V.3=36.543mm3

V.4=35.068mm3

V.5=1.331mm3

V.6=1.928mm3

VTOTAL=(V.1+V.2)-(V.3+V.4+V.5+V.6)=270.394mm3

m=270.394×7,86=2.125.296g =2,125kg

masa piesei=2,125kg.

Calculul maselor semifabricatelor tehnic posibile.

Laminare

Folosirea semifabricatelor sub forma de bare laminate este indicata in cazul productiei de unicate si serie mica.

Semifabricatele sub forma de bare laminate se pot folosi si in cadrul productiei de serie si masa, in special pentru piese din clasa arborilor, atunci cand diferenta intre treptele arborilor este mica.

-Semifabricat laminat

m = Vt· ρ [g] V= I [mm3]

V= I = 926.928 mm3

m=926.928 7,86=740647=7,28kg

Masa semifabricatului laminat=7,28kg.

Matritare

Semifabricatele matritate prezinta avantaje insemnate in comparatie cu semifabricatele forjate liber .

La acest tip de semifabricate se micsoreaza sau se exclud adaosurile tehnologice, inevitabile la piese cu variatii bruste a formei, se reduc adaosurile de prelucrare, iar tolerantele se micsoreaza de 34 ori.

Matritarea la cald permite obtinerea de semifabricate cu precizie ridicata , practic pentru piese cu orice configuratie, asigura o structura mai omogena a metalului, o calitate mai buna a suprafetei.

Costul relativ ridicat al matritelor face ca acest procedeu sa fie rentabil pentru un numar de piese corespunzator cel putin productiei de serie mijlocie.

Matritarea constituie procedeul de prelucrare prin presiune a metalelor si aliajelor prin care materialul in timpul deformarii plastice se deformeaza simultan in intreg volumul, iar curgerea acestuia este conditionata de forma si dimensiunile cavitatilor sculelor (matrite). Dupa matritare urmeaza operatia de debavurare, adica de inlaturare a surplusului de material colectat in bavura.

Pentru micsorarea adaosului tehnologic se va urmari geometria piesei prin matritare bilaterala, unde surplusul de material se gaseste in planul de separatie. Canalul de bavura poate prelua in anumite limite surplusul de material permitind obtinerea de dimensiuni exacte, din semifabricate cu dimensiuni neexacte.

Stabilirea planului de separatie va tine seama de posibilitatile de executie, extragerea piesei matritate si de consumul de material in adaosul tehnologic, modul de curgere a materialului in bavura.

Matritarea pe ciocane

Este cel mai raspandit procedeu de deformarea plastica la cald folosindu-se in productia de serie sau masa pentru piese cu masa pana la circa 1000 kg.

Matritarea pe prese

Matritarea pe prese are urmatoarele avantaje in raport cu matritarea pe ciocane:

- precizie mai ridicata datorita rigiditatii sporite a berbecului;

- inclinatii mai mici la peretii cavitatii datorita folosirii extractoarelor;

- posibilitatea mecanizarii si automatizarii procesului;

- consum mai mic de energie;

- productivitate ridicata.

La intocmirea desenului semifabricatului matritat trebuie realizate urmatoarele faze succesive:

-alegerea planului de separatie;

-stabilirea adaosurilor de prelucrare;

-stabilirea adaosurilor tehnologice;

-aplicarea amprentelor

Intocmirea desenului semifabricatului matritat se face plecand de la desenul de executie al piesei finite, la care se considera adaosurile de prelucrare si adaosurile tehnologice (inclinari pentru scoaterea usoara a semifabricatului din cavitatea matritei, raze de racordare pentru a elimina muchiile ascutite si pentru a ajuta la curgerea materialului in cavitatile matritei)

Schita semifabricatului obtinut in matrita pe presa

Matritarea pe masini de forjat orizontal (MFO)

Masinile de forjat orizontal sunt din punct de vedere constructiv asemanatoare cu presele mecanice cu excentric. Din punct de vedere constructiv exista doua tipuri de MFO :

- cu planul de separatie al matritelor situat orizontal;

- cu planul de separatie al matritelor situat vertical;

Schita semifabricatului obtinut pe masina de forjat orizontal

V= I [mm3]

V.1==3.193×103 mm3

m=3.193 7,86=3,75kg

Masa semifabricatului matritat =3,75kg.

Calculul coeficientului de utilizare a materialului pentru fiecare tip de semifabricate :

-semifabricat laminat

g l

-semifabricat matritat

gf l

Comparand cele doua valori se constata ca gradul de apropiere de piesa cel mai bun il are semifabricatul matritat,deci vom adopta drept semifabricat optim , semifabricatul matritat.

2. Adoptarea procedeului economic de realizarea a semifabricatului

Realizarea semifabricatului in functie de productivitate (serie mica-mijlocie) si tipul piesei (bucsa cu alezaj stapuns) presupune unele avantaje si dezavantaje atat pe prese cat si pe masina de forjat orizontal:



realizarea semifabricatului pe masina de forjat orizontal:

avantaje

- productivitate ridicata in comparatie cu utilajele clasice (prese sau ciocane);

- folosirea economica a metalului;

- deformarea pieselor se face cu viteze mici de deformare asigurand obtinerea de piese cu structuri favorabile ceea ce priveste directia fibrelor;

dezavantaje

- pozitia semifabricatului de matritat se realizeaza cu opritoare;

- existenta capetelor ramase la semifabricat dupa matritare;

- cost ridicat al semifabricatelor;

Totusi, prin luarea unor masuri organizatorice, aceste neajunsuri pot fi inlaturate.

Criteriul pe baza caruia se alege semifabricatul economic este costul acestuia. Pentru forjarea in matrita (fara degrosari importante), relatia de calcul a costului semifabricatului este:

CFM = Gi · cml + Com , lei/buc

unde:    Gi – greutatea materialului initial pentru forjare;

cml – costul unui kg de material laminat;

Com – costul unitar al operatiei de matritare;

Rs – regia sectiei in care se executa operatia de matritare;

N – numarul de piese executate cu aceeasi matrita;

Costul unui kg de material laminat este acelasi pentru ambele cazuri. In cazul matritarii pe prese, greutatea semifabricatului laminat este mai mare decat in cazul matritarii pe masina de forjat orizontal, ceea ce conduce la costuri mai mari in primul caz.

Tinand cont de aceasta relatie de calcul, se observa ca forjarea in matrita pe masina de forjat orizontal este mai avantajoasa decat forjarea in matrita pe prese.

In concluzie metoda optima de obtinere a semifabricatului economic este cea de forjare in matrita pe masina de forjat orizontal.

Principiul metodei

Semifabricatul incalzit se introduce in locasul matritei fixe ,care este montata pe batiul presei ; semimatrita mobila se apropie de semimatrita fixa stangand semifabricatul, dupa care sub actiunea berbecului masinii in care se afla poansonul ,semifabricatul se deformeaza si metalul umple cavitatea locasului matritei.

Directia de actiune a poansonului este orizontala si materializeaza alezajul semifabricatului care se obtine.

3. Adoptarea adaosurilor totale de prelucrare

Adaosurile totale de prelucrare depind de:

metoda si procedeul de executie a semifabricatului;

materialul semifabricatului;

clasa in care se incadreaza semifabricatul;

Alegerea clasei de precizie se face in functie de:

grupa de forma din care piesa face parte (grupa de forma 3);

forma constructiva a piesei (piesa cu gaura nepatrunsa).

Din aceste considerente, rezulta clasa de precizie II.

Adaosuri de prelucrare ale piesei matritate pe masini de forjat orizontal sunt prezentate in tabel

STAS1299-80

Dimensiuni(mm)

Clasa de precizie

Adaosuri de prelucrare.

(mm)

Peste

Pana la

II

Abaterile limita la dimensiunile D si H pentru piesele matritate in clasa a II-a de precizie pe masini de forjat orizontal sunt prezentate in tabel

Picos Tab.4.7

Inaltimea max H, mm

D/H

Diametrul sau grosimea maxima D, mm

Peste

Pana la

Peste

Pana la

Abaterile limita la dimensiunea D si respectiv H, mm

D

H

Adaosurile de prelucrare normale sunt completate de adaosuri tehnologice:

inclinatii de matritare;

raze de racordare.

Valorile inclinatiilor de matritare sunt prezentate in tabel

Tipil utilajului de matritat

Inclinatiile de matritare maxime

M.f.o.

Suprafete exteriaore

Suprafete interioare

Valorile razelor de racordare sun prezentate in tabel

Inaltimea considerata hi, mm

Razele de racordare, in mm pentru raportul

Peste

Pana la

hi / bi < 2

r

R

Valorile adaosurilor de prelucrare stabilite de STAS 7670-66 pentru piesele din otel matritate corespund pentru suprafete prelucrate care au rugozitatea Ra=25μm, rezulta conform STAS, ca valorile adaosurile de prelucrare se majoreaza cu 0.5mm.

Rugozitatea semifabricatului este cuprinsa intre Ra (25-50) μm.

4. Stabilirea tratamentelor termice primare necesare

Tratamentul termic primar are ca scop imbunatatirea prelucrabilitatii semifabricatului (prin aschiere) si de detensionare a acestuia.

Marca otelului

Recoacere de inmuiere

SAU

Recoacere intermediara

OLC45

Temp 0C

Mediul de racire

Temp 0C

Mediul de racire

cuptor

cuptor

    1. DESENUL DE EXECUTIE AL SEMIFABRICATULUI

Desenul de executie se obtine plecand de la piesa finala la care se adauga adaosurile de prelucrare si cele tehnologice, ale caror marimi au fost stabilite anterior.



loading...







Politica de confidentialitate

DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 2092
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2020 . All rights reserved

Distribuie URL

Adauga cod HTML in site
