Transmisie prin roti dintate sau angrenaje

TRANSMISIE PRIN ROTI DINTATE SAU ANGRENAJE

Trasmisile prin angrenare sunt transmisi mecanice la care transmiterea miscarii se realizeaza prin intermediul unor roti dintate directe sau printr-un organ intermediar(lant, curea dintata). Rotile dintate sunt corpuri de rotatie (cilindrice, conice, hiperbolice) pe suprafata carora sunt executate proeminente echidistante simetrice numite dinti. In angrenajele cu raportul de transmitere diferit de unitate(i≠1) roata cu numar mai mic de dimensiuni se numeste pivion, iar roata mai mare simplu roata.

Alunecarea relativa dintre roti este exclusa deoarece miscarea nu se mai transmite prin forte de frecare si printr-o forta de apasare intre dinti. Raportul de transmitere I este constant i=n1/n2 = w1/w2 = V1/V2 = D2/D1(rad/s)

I nu poate lua orice valoare deoarece numarul de dinti trebuie sa fie un numar intreg.

L=n1/n2 = z2/z1; Zminim=17dinti

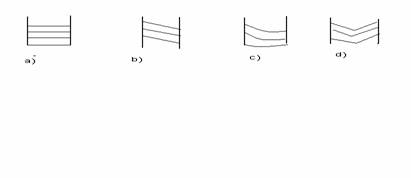

Tipuri de roti dintate

a)cu dinti drepti

b)dinti inclinati

c)dinti elicoidali

d)dinti in V sau U

Rotile se clasifica dupa mai multe criterii:

-pozitia axelor de rotatie (paralele intersectate in plan incrucisate in spatiu)

-sensul de miscare al rotilor(acelasi sens, sens opus sau diferit)

-caracterul miscarii fara transformarea miscarii de rotatie sau transformarea miscarii de rotatie in miscare de translatie si invers

-roti cilindrice cu axe paralele cu miscari in acelasi sens
