COMENZI DE COTARE



Comanda

Semnificatie

Linear Dimension

-

Realizeaza cotarea liniara (masoara lungimea unui segment)

Aligned Dimension

-

Aliniaza cota

Arc Length

-

Masoara lungimea unui arc de cerc

Ordinate Dimension

-

Realizeaza cotarea in coordonate

Radius Dimension

-

Coteaza raze de cerc

Jogged Dimension

-

Coteaza raze de cerc atunci cand centrul cercului se afla in afara zonei de lucru si nu poate fi pus in evidenta

Diameter Dimension

-

Coteaza diametre de cerc

Angular Dimension

-

Coteaza unghiuri

Quick Dimension

-

Coteaza rapid obiecte (QDIM)

Baseline Dimension

-

Coteaza fata de o singura baza

Continue Dimension

-

Coteaza in serie

Quick Leader

-

Coteaza prin linie de indicatie

Tolerance

-

Introduce tolerante geometrice

Center Mark

-

Marcheaza centrul unui cerc sau al unui arc de cerc

Dimension Edit

-

Editeaza cote

Dimension Text Edit

-

Editeaza textul cotei

Dimension Update

-

Actualizeaza cote

Dimension Style Control

-

Creeaza si modifica stiluri de cotare


COMENZI DE COTARE

Cotarea unui element dintr-un desen reprezinta marcarea grafica a dimensiunilor sale. Orice sesiune de cotare incepe cu comanda DIM si continua cu comenzi specifice fiecarui tip de element care trebuie marcat pe desen. Mai jos sunt detaliate cateva tipuri de cotare.

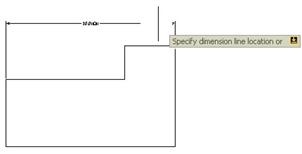

A.  LINEAR DIMENSION

Cotarea liniara poate fi orizontala, verticala sau oblica. In ultimul caz, totusi, se recomanda cotarea aliniata.

Etape de lucru:

1.   Desenarea obiectului care trebuie cotat




2.   Deschiderea sesiunii de cotare

Command: dim

Dim: hor (pentru cotare orizontala; pentru cotarea verticala exista varianta ver, iar daca se doreste deschiderea directa a sesiunii de cotare cu aceasta cotare, poate fi folosita direct comanda DIMLINEAR)

3.   Specificarea pozitiei unde va fi marcata cota

Specify first extension line origin or <select object>: end

of (se marcheaza primul capat al segmentului de dreapta sau al arcului de cerc de cotat)

Specify second extension line origin: int

of (se marcheaza cel de-al doilea capat al segmentului de dreapta sau al arcului de cerc de cotat)

4.   Specificarea formatului textului de afisat

Specify dimension line location or [Mtext/Text/Angle]: (se marcheaza locul unde va fi afisata cota)

Enter dimension text <10.0000>: 10,00 (se stabileste textul de afisat pe cota)

5.   Obtinerea cotei finale

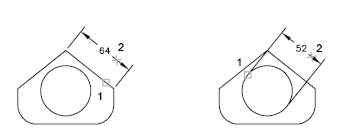

B.  ALIGNED DIMENSION

Cotarea aliniata este folosita pentru a masura distante, iar specificul acestei comenzi este dat de pozitia ei paralela fata de linia de demarcatie a capetelor elementului masurat. Comanda folosita este DIMALIGNED sau, in cadrul unei sesiuni de cotare deschisa deja, ALI

Exemplu:

Etape de lucru:

1.   Desenarea obiectului care trebuie cotat

2.   Deschiderea sesiunii de cotare

Command: dim

Dim: ali (daca se doreste deschiderea directa a sesiunii de cotare cu aceasta cotare, poate fi folosita direct comanda DIMALIGNED)

3.   Specificarea pozitiei unde va fi marcata cota

Specify first extension line origin or <select object>: ( se marcheaza primul capat al segmentului de dreapta sau al arcului de cerc de cotat)

Specify second extension line origin: (se marcheaza cel de-al doilea capat al segmentului de dreapta sau al arcului de cerc de cotat)

4.   Specificarea formatului de text afisat

5.   Obtinerea cotei finale

C.  RADIUS DIMENSION

Cotarea radiala este folosita pentru dimensionarea arcelor de cerc. Ea se refera fie la cotarea razelor de cerc (DIMRADIUS) prin precizarea lungimii razei precedata de litera R, fie la cotarea diametrelor de cerc (DIMDIAMETER) prin precizarea lungimii diametrului precedata de simbolul pentru diametre (Ø).

Exemple:

Etape de lucru:

1.   Desenarea obiectului care trebuie cotat

2.   Deschiderea sesiunii de cotare

Command: dim

Dim: rad (daca se doreste deschiderea directa a sesiunii de cotare cu aceasta cotare, poate fi folosita direct comanda DIMRADIUS)

3.   Precizarea textului de afisat

Select arc or circle: (selectarea obiectului de cotat)

Enter dimension text: 4,00

Specify dimension line location or [Mtext/Text/Angle]: (marcarea pozitiei unde va fi plasata cota)

4.   Obtinerea cotei finale

D.  ANGULAR DIMENSION

Comanda este folosita pentru marcarea pe desene a masurilor unghiurilor. Pentru a scrie pe cota simbolul pentru grade se foloseste combinatia %%d.

Exemplu:

Etape de lucru:

1.   Desenarea obiectului de cotat

2.   Deschiderea sesiunii de cotare

Command: dim

Dim: ang (daca se doreste deschiderea directa a sesiunii de cotare cu aceasta cotare, poate fi folosita direct comanda DIMANGULAR)

3.   Specificarea celor doua obiecte care marcheaza unghiul ce urmeaza sa fie cotat

Select arc, circle, line, or <specify vertex>: (se selecteaza primul segment)

Select second line: (se selecteaza al doilea segment)

4.   Specificarea pozitiei unde va fi marcata cota

Specify dimension arc line location or [Mtext/Text/Angle]: (se marcheaza pozitia de afisare)

5.   Precizarea textului de pe cota

Enter dimension text <45>: 45%%d

Enter text location (or press ENTER):

6.   Obtinerea cotei finale

E.  QUICK LEADER

Comanda este folosita pentru marcarea pe desene a diferite indicatii asupra obiectelor spre care indica.

Exemplu:

Etape de lucru:

1.   Desenarea obiectului de cotat

2.   Deschiderea sesiunii de cotare

Command: dim

Dim: lea (daca se doreste deschiderea directa a sesiunii de cotare cu aceasta cotare, poate fi folosita direct comanda DIMLEADER)

3.   Specificarea punctelor ce marcheaza sageata indicatoare

Leader start: mid

of (punctul de start)

To point: (se marcheaza pe rand fiecare punct de trecere)

4.   Precizarea textului de pe cota

Dimension text <0.0000>: %%c30

5.   Obtinerea cotei finale
