Měření na nízkofrekvenčním zesilovači

Měření na nízkofrekvenčním zesilovači

Účel měření: Změřit závislost vstupní impedance zesilovače v závislosti na frekvenci zesilovaného signálu (metodou polovičního napětí).

Použité přístroje: nf. RC generátor, ss. zdroj, nf. milivoltmetr, osciloskop, měřený zesilovač (přípravek č. 1.22), zatěžovací odpor 4 W (přípravek č. 1.14), černá odporová dekáda

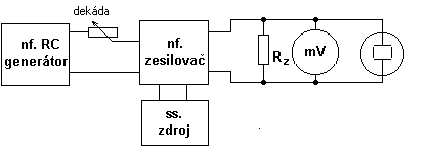

Zapojení přístrojů:

Postup měření:

Přístroje zapojte podle schéma, dekádu zapojte co nejkratší šňůrou, její hodnotu nastavte na 0 W

Nastavte velikost napájecího napětí 15 V a na kmitočtu 1 kHz  vybuďte zesilovač na výstupní napětí např. 1 V.

Do série se vstupním signálem pomocí odporové dekády zařaďte takovou hodnotu odporu, aby výstupní napětí zesilovače pokleslo na polovinu. To nastane, když je na vstupu zesilovače vytvořen dělič napětí tvořený dvěma stejnými odpory – odporem dekády a vstupní impedancí zesilovače. Hodnota vstupní impedance zesilovače se proto rovná hodnotě zařazeného odporu dekády.

Měření opakujte na dalších kmitočtech uvedených v tabulce.

Naměřené hodnoty zapisujte do tabulky a vyneste do grafu na semilogaritmický papír jako závislost vstupní impedance na kmitočtu.

Tabulka naměřených hodnot:

Závěr měření:

Zdůvodněte změnu vstupní impedance v závislosti na kmitočtu.
