Zadání:

Navrhněte výstružníku pro obrábění otvorů Ř26F7

stanovte jeho mezní rozměry

nakreslit podélný řez výstružníku a pomocné řez pro kotování úhlů

Navrhněte pravý stranový soustružnický nůž pro obráběný materiál 14220

zvolte normalizovaný soustružnický nůž z RO a SK

nakreslit břitový diagram

určete hlavní řezné úhly

- navrhněte soustružnický nůž z VBD dle katalogu firmy KARNED

Návrh výstružníku pro otvor průměru Ř26F7

H7

Horní tolerance +41

Dolní tolerance +20

T = 0,021

a = 0,15T = 0,003 mm

t = 0,35T = 0,007 mm

D_max= d_max – a = 26,041 -

d_min= d_max– t = 26,038 - 0,007= 26,031

řez výstružníku na výkrese přílohy.

2) Návrh pravého stranového soustružnického nože pro šedou litinu

-Z rychlořezné oceli – RO

Rm= 800

α₀ = 6°

γ₀= 12°

χ_r = 45°

ČSN 22 3524

ON 22 0718

- Ze Slinutých karbidů- SK

α₀ = 6°

γ₀ = 8°

ČSN223716

ON 22 0812

- Z katalogu firmy Karned

ISO 5608

Zvolil jsem soustružnický nůž se značkou – CTDNN-20 25 T 22-S

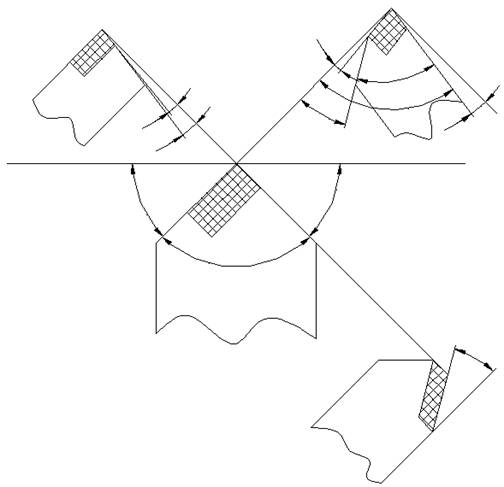

Břitový diagram:
