POJAČALO 200-500W - Montažna šema

POJAČALO  200-500W

                          Izlazna snaga                                     200-500w

                          Napon napajanja                               Vidi tabelu

                          Harmonijska izobličenja                  0,01%

                          Intermodulaciona izobličenja          0,01%

                          Propusni opseg                                 5Hz-50kHz

                          Odnos signal/šum                             110dB

                          Damping faktor                                 200

                          Ulazna osjetljivost                            1v

                          Ulazna otpornost                              33k

                          Otpor zvučnika                                 4Ω

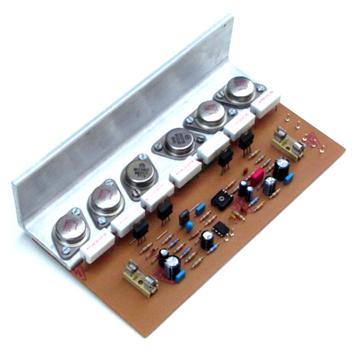

Pojačavač snage je visoke klase, potpuno univerzalne primjene, od instrumentalnih pojačavača, preko profesionalnih razglasnih sistema do HI-FI uređaja. Univerzalnost ovog pojačavača proizilazi iz njegove konstrukcije koja je poznata i gradi se širom svijeta u raznim varijantama i sa minimalnim izmjenama u električnoj šemi.

            Višegodišnja primjena i izrada ovog pojačala u  dosta primjeraka  dokazuje veoma visok  kvalitet i konstrukcije i  performansi ovog pojačala. Pojačavač je moguće, sa datom šemom i sa odgovarajućim izmjenama  vrijednosti nekih komponenti izraditi sa snagama od 100 do 800W, za impedanse zvučnika od 2 do 8 Ω.

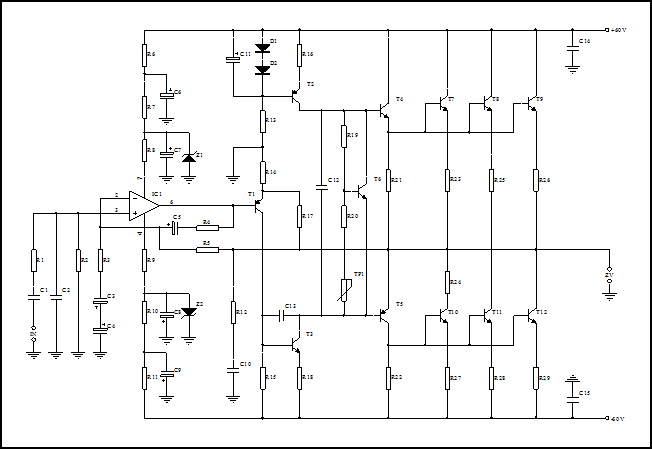

            Ulazna osjetljivost pojačavača je 1V i ona je određena otpornikom R3. Povećanjem vrijednosti otpornika R3, može se smanjiti ulazna osjetljivost i obrnuto. Minimalna vrijednost otpornika R3 iznosi 330 Ω.

             Za one koji  žele da eksperimentišu daćemo kratko uputstvo za postupak prilikom prvog uključivanja pojačavača na napajanje i podešavanje mirne struje.

            Pojačavač  priključujemo na napajanje preko žičanih otpornika od 100 Ω, 2-5w i mjerimo pad napona na njima, koji ne smije biti veći od 3V u protivnom u pojačalu postoji neka greška nastala lošim lemljenjem, ugrađivanjem neispravnih elemenata, pogrešno okrenut neki od poluprovodnika ili sl.

Poslije  pronalaženja i otklanjanja nedostataka postupak uključenja ponoviti i mjeriti padove napona na žičanim otpornicima. Napon na izlazu za priključenje zvučnika  mora biti 0v. Zatim provjeravamo napone napajanja OP, na nožicama 4 i 7 (-15v i +15v). Na nožici 6 IC treba da bude napon oko -3,5v. Pad napona na R16 i R18 treba da je oko 0,6v. Trimer TP1 staviti skroz ulijevo. Izmjeriti padove napona  na R21 i R22, oni treba da budu manji od 0,5v  u suprotnom R19 smanjiti na 820 Ω. Sada priključujemo izlazne tranzistore i podešavamo mirnu struju, zaokretanjem TP1 udesno, tako da na žičanim otpornicima  R23 i R24 budu padovi napona 5 puta veći (u mv), od vrijednosti žičanih otpornika ( na primjer za žičane otpornike od 0,12 Ω pad napona na njima treba da bude 6mv). Time smo podesili mirnu struju po izlaznom ztanzistoru na 5mA. Za upotrebu pojačavača kao HI-FI uređaja, podešavamo veću mirnu struju 10-20mA.

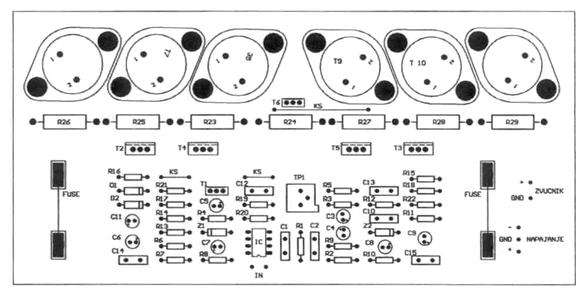

Montažna šema

                            R1   =  5k6                                                C1   =  220n (470n)                       T1  =  BD 140

                            R2   =  33k                                                C2   =  1n     (470p)                       T2  =  MJE 15031*

                            R3   =  vidi tekst                                      C3   =  C4  =  22uF /25v               T3  =  MJE 15030*

                            R4   =  2k7                                                C5   =  10uF tantal                        T4  =  MJE 15030*

                            R5   =  33k                                                C6   =  100uF/63v                         T5  =  MJE 15031*

                            R6   =  R7   =  vidi tekst                          C7   =  100uF/63v                         T6  =  BD 139

                            R8   =  R9   =  100Ω                                C8   =  100uF/63v

                            R10 =  R11 =  vidi tekst                         C9   =  100uF/63v                     T7 – T12 = MJ 15003

                            R12 =  150                                             C10 =  15n

                            R13 =  27k                                                C11 =  100uF/10v

                            R14 =  1k5                                                C12 =  100n

                            R15 =  470                                             C13 =  33p

                            R16 =  68                                               C14 =  100n/100v

                            R17 =  27k                                                C15 =  100n/100v

                            R18 =  68

                            R19 =  1k                                                  TP1 =  470Ω

                            R20 =  470                                             IC1  =  TL 071

                            R21 =  R22 =  68Ω                                  Z1  =  Z2  =15v

                            R23 =  R24 =  vidi tavelu                      D1  =  D2 = DUS

                            R25 -  R29  =  kao i R23 i 24

                            Za C1 i C2 su date vrijednosti za korišćenje pojačavača za ozvučavanje. Za HI-FI date su

                         vrijednosti  u zagradama

                  *Za napone ispod +/- 60v mogu se koristiti  BD 243C/BD 244C

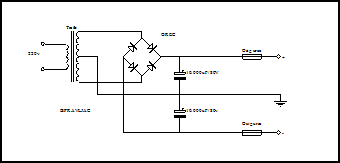

ISPRAVLJAČ

Jedan od  najvažnijih komponenti u pojačalu je mrežni dio, jer je on bitan za kvalitet zvuka. Najbolje rezultate daje ispravljač sa stabilisanim naponom, ali kako je cijena takvog ispravljača izuzetno visoka   i  ispravljač  sa slike će zadovoljiti sve kriterijume za kvalitetan zvuk ovog pojačala.

Najbolji transformator koji nema štetne posledice na pojačavač i sa kojim se postiže ušteda prostora je torusni transformator koji se lako nabavlja i na domaćem tržištu. Napon na sekundaru transformatora i njegova snaga data je u priloženoj tabeli zavisno od snage samog pojačavača.

Kapacitet elektrolita ispravljača je veoma bitan za snagu pojačala ili kvalitet zvuka koji se ogleda u gubljenju dubokih tonova u reprodukciji. U tabeli su date vrijednosti elektrolita koji su dovoljno dimenzionisani, ali  oni mogu da budu i veći. Grec treba da bude dimenzionisan na 10A.

Snaga pojačavača

Napon transformatora

Snaga transformatora

Kapacitet  elektrolita

200w/4 Ω

2x36v

300w

2x10.000uF/80v

300w/4 Ω

2x44v

400w

2x15.000uF/80v

400w/4 Ω

2x49v

550w

2x20.000uF/100v

500w/4 Ω

2x54v

650w

2x20.000uF/100v

Snaga

Izlazni tranzistori

R6,R7,R10,R11

R23 i R24

R3

200W

4x MJ 15003*

3k3/0,25w

0,27Ω/5W

820 Ω

300W

4x MJ 15003

4k7/0,25w

0,12 Ω/5W

680 Ω

400W

6x MJ 15003

5k6/0,25w

0,18 Ω/5W

560 Ω

500W

8x MJ 15003

5k6/0,25w

0,22 Ω/5W

470 Ω

  • *Dobro radi i sa 6x KD 503

Snaga

pojačala

Napon i snaga

trafoa

Broj kom.

MJ15003

R6,7,10,11

Žičani

otpornici

R3

300w/8Ω

2x59v/400W

4

6,8k/05W

0,18 Ω/4W

470 Ω

400w/8Ω

2x67v/550W

6

8,2k/0,5W

0,27 Ω/4W

390

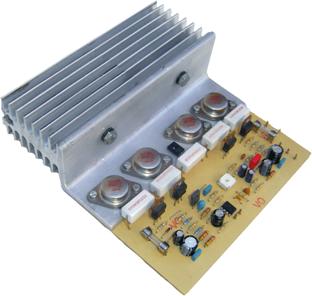

Napomena: Ovo pojačalo zaista radi i to dobro. Izradio sam ga u više komada i svi su uvijek dali dobre rezultate. Nijesam radio veće snage od 300W. Štampanu ploču sam dizajnirao sam i crtao starinskim metodama, olovkom na papiru potom rapidografima na pausu. Izgleda zaista dobro. Moguće ju je uraditi samo foto postupkom (flomasteri ne dolaze u obzir).  Zainteresovanima mogu poslati nacrt štampane ploč  kao i ostale podatke za snage do 800W.
