INSTRUKCJA OBSŁUGI programowalnych zegarów sterujących z pamięcią BZ327521, BZ327522, BZ321622

Elektronika

+ Font mai mare | - Font mai mic







DOCUMENTE SIMILARE

Trimite pe Messenger

INSTRUKCJA OBSŁUGI

 programowalnych zegarów sterujących z pamięcią

BZ327521,  BZ327522, BZ321622



1.Spis treści

1,     Spis treści                                          6,2,1 AU   =nastawy automatyczne

2,     Montaż, Podłączenie, Uruchomienie  6,2,2 cHA =nastawy według dni tygodnia

3,     Przyciski                                            6,2,3 no    =bez nastaw

4,     Wyświetlacz                             7,      Rozkazy standardowe

5,     Nastawy fabryczne                    8,      Zblokowanie dni tygodnia

6,     Zmiana nastaw                                   9,      Czytanie – zmiany – wymazywanie – reset

6,1   Czasu zegarowego i dnia tygodnia               10,     Przełącznik ręczny

6,2   Wybór dnia i miesi[ES1] ąca                        11,     Dane techniczne

2.Montaż, Uruchomienie, Podłączenie

2.1 Montaż przełącznika

·         na szynie

       znormalizowanej



·         jako opcja zabudowy

natynkowej .

Wersja montażu na

ścianie dla 2 i 3

szerokości modułowej,










2.2 Uruchomienie

Czas zegarowy i data są nastawione przez producenta. Przełącznik czasowy jest w trybie uśpienia

Proszę nacisnąć dowolny przycisk:  - przełącznik czasowy jest aktywny

                                                          - pokazuje czas zegarowy (dzień tygodnia)


(oszczędność baterii) – pulsuje tylko dwukropek.





2.3 Podłączenie

Proszę nacisnąć dowolny przycisk:

      -przełącznik czasowy jest aktywny

      -pokazuje czas zegarowy (dzień tygodnia)



Patrz dane na urządzeniu

Wskazówka: Po ok. 1-2 minutach przełącznik  czasowy jest automatycznie aktywny.

                   Początek programowania

              Nastawa czasu zegarowego.

                      Zakończenie programu

                        Wybór dni(a) tygodnia

     Wymazywanie czasów przełączeń

                     Nastawa godzin, dni i lat



Przełącznik ręczny dla kanału

Nastawa wartości programu

  impulsowego i cyklicznego

Reset

Nastawa minut, miesięcy i lat

Zmiana czasu lato/ zima



3.Przyciski


2.4 Ustawienia załączenia

Data i godzina ustawiona jest fabrycznie, urządzenie ma wbudowaną pamięć.

Aby aktywować urządzenie należy przycisnąć jakikolwiek przycisk, po dokonaniu tej operacji na wyświetlaczu pokaże się czas (i dzień tygodnia).

Czujnik zmierzchowy i  zegar sterujący zadziałają jeżeli zostaną spełnione trzy warunki:

§         Ustawienie czułości światła będzie wystarczające do zadziałania

§         Zwłoka czasu została ustawiona

§         Styk zegara sterującego będzie w stanie załączenia.

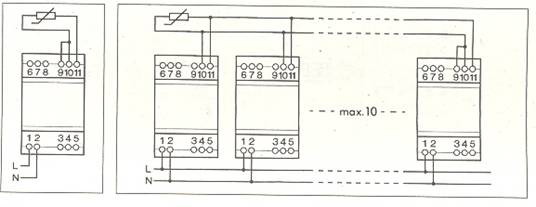

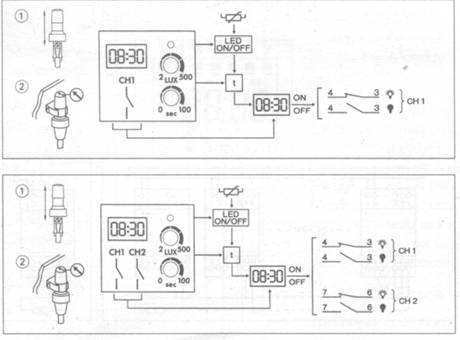

Schemat podłączenia:

1.      wyłącznik zmierzchowy ( zegar)  z  czujnikiem

2.      wiele wyłączników ( zegarów) w połączeniu z czujnikiem

2



1







4.Wyświetlacz


                                              Data

                                     Czas letni



                                         AM/ PM

            Odbiór sygnału radiowego

                              Czasu DCF 77

                                          Kanał 1

                                          Kanał 2

             Stan załączenia – Wyłącz

               Stan załączenia – Włącz

         Automatyczna praca według

                      rozkazów programu



1234567=Dni tygodnia

Godziny – aktualny czas

Dzień  kalendarzowy - aktualna data

                                   -początek/ koniec

                    czasu letniego

Minuty – aktualny czas

Miesiąc – aktualna data

              - początek/ koniec

                 czasu letniego

Rok – dzień/ miesiąc

Program impulsowy/ cykliczny

Praca ciągła

Przełącznik ręczny




5.Nastawy fabryczne

Nastawy odpowiadają czasowi środkowo-europejskiemu (MEZ). Przełącznik posiada 3 rodzaje pracy. Data i czas zegarowy jak i rodzaj pracy AU są już nastawione.

Rodzaje pracy

·         AU                       Automatyczna zmiana czasu lato/ zima (patrz 6.2.1)

Zmiana następuje według dat ustalonych i zatwierdzonych przez komisję sejmową.

·         cHA          Zmiana czasu lato/ zima według dni tygodnia (patrz 6.2.2)

Państwo wprowadzają początek daty i koniec daty czasu letniego obowiązującego dla danego kraju/ miejsca.

np.       pierwsza niedziela w kwietniu aktualnego roku (początek czasu letniego)

            ostatnia niedziela w październiku danego roku (koniec czasu letniego)

W następnych latach następuje zmiana zawsze w prawidłowym dniu tygodnia (pierwsza względnie ostatnia niedziela) i w prawidłowym tygodniu kalendarzowym (w kwietniu względnie w październiku).

·         no             Żadne zmiany (patrz 6.2.3)

AM/ PM  Przełącznik znajduje się w aktualnym stanie pracy

            1.nacisnąć i trzymać przycisk h

2. -      przycisk Res 1x nacisnąć

-          pokażą się wszystkie segmenty

-          po ok. 1 sekundzie ukażą się: AM, 12.00 i 3 (środa)

Rodzaj pracy AU jest aktywny = nastawienia fabryczne

            3.zwolnić przycisk h

            4.wybrać według uznania rodzaj pracy, patrz 6.2.1 lub 6.2.2 lub 6.2.3

            5.nastawić aktualny czas zegarowy i dzień tygodnia, patrz 6.1

6.Zmiana nastaw

Wskazówka:


przycisk


Przy wszystkich nastawach, zmianach, istnieje możliwość, w każdej chwili, zakończenia czynności poprzez

Text

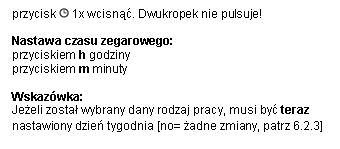

6.1 Czas zegarowy i dzień tygodnia

Text




6.2 Kalendarzowy miesiąc i dzień – wybór rodzajów pracy

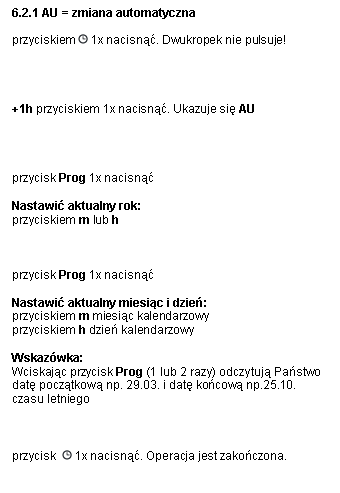

6.2.1 AU lub 6.2.2 cHA lub 6.2.3 no


Text







Text

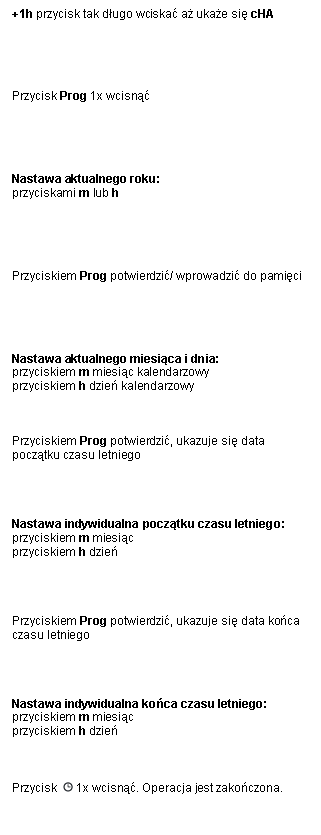

6.2.2 cHA = zmiana w zależności od dnia tygodnia



Text




6.2.3 no = bez zmian


Text

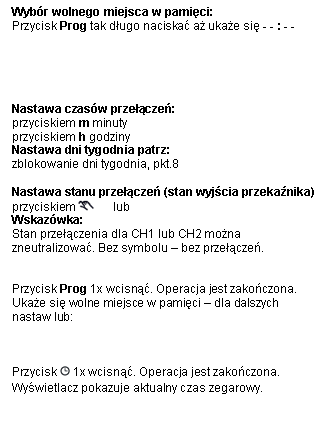

7.Standardowe rozkazy przełączające

Państwo decydują o długościach przełączeń i stanach wyjścia przekaźnika (kanał),

CH1:

CH2:



= kanał 1 załącz

= kanał 2 wyłącz



Symbolika:





Następujące przyporządkowania są możliwe:

·         rozkazy przełączeń tylko dla kanału 1

·         rozkazy przełączeń tylko dla kanału 2

·         ten sam rozkaz przełączeń dla kanału 1 i dla kanału 2 (czas rozkazu i stan wyjścia przekaźnika jest ten sam)

·         ten sam czas przełączenia dla kanału 1 i kanału 2, jednakże z różnorodnym stanem przełączenia.

Text

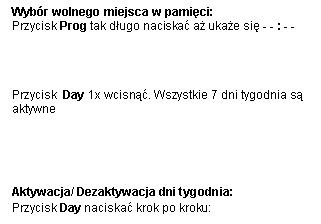

8.Zblokowanie dni tygodnia

Trwała kombinacja dni tygodnia lub pojedynczych dni.

Państwo decydują o dniach tygodnia dla programu przełączeń

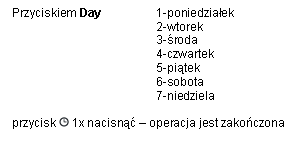

1 – poniedziałek, 2 – wtorek, 3 – środa, 7 – niedziela

Text


Przykład: Poniedziałek – piątek (8:00 załącz; 22:00 wyłącz)




Text

Text

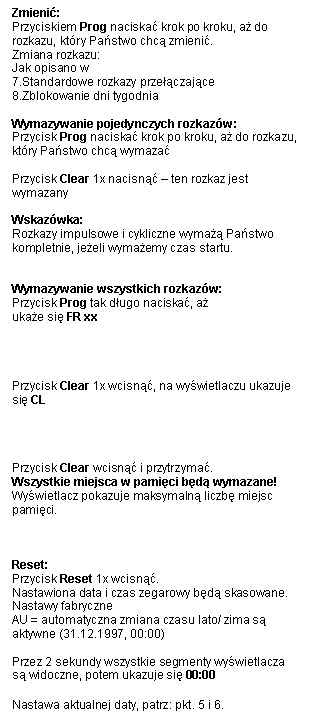

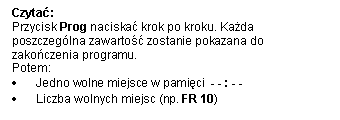

9.Czytanie – Zmiana – Wymazywanie – Reset

·         Państwo mogą czytać krok po kroku zawartości programów

·         Państwo mogą zmieniać, przepisać zawartości programów

·         Państwo mogą wymazywać zawartości programów

·

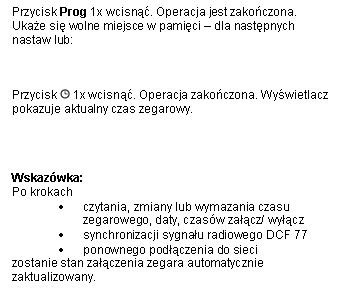

Text

Państwo mogą wymazywać datę i czas


Text

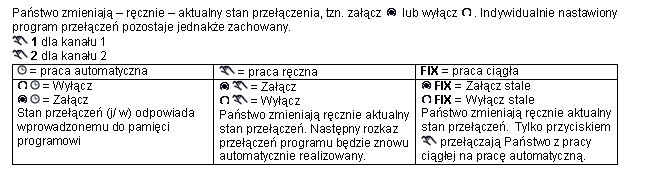

Text10.Przełącznik ręczny

11.Dane techniczne

                                                           1 kanał                                              1 lub 2 kanały

                                                           Program dzienny                  Program dzienny

Wymiary (wys. x szer. x głęb.) [mm] 45 x 36 x 60                           45 x 54 x 60

Wycięcie montażowe  [mm]              45 x 36                                               45 x 54

Ciężar [g] (ok.)                                              170                                         220

Podłączenie                                        patrz naklejka na urządzeniu  patrz naklejka na urządzeniu

Pobór mocy własnej                          patrz naklejka na urządzeniu  patrz naklejka na urządzeniu

Maksymalne obciążenie

- omowe                                                         16 A/ 250 V AC                                16 A/ 250 V AC

- indukcyjne                                       2,5 A/ 250 V AC                               2,5 A/ 250V AC

- lampa żarowa                                              1000 W                                              1000 W

Wyjście przekaźnika                          wolnopotencjałowe                wolnopotencjałowe

Zestyk przekaźnika                            1 lub 2 przełączny                  1 lub 2 przełączny

Dokładność działania                         +/ - 2,5 sek./ dzień przy +20°C          +/ - 2,5 sek./ dzień przy +20°C

Rodzaj rezerwy działania                              baterie litowe                          baterie litowe

Rezerwa działania                              3 lata od producenta               3 lata od producenta

Najkrótszy czas przełączeń                1 sekunda                               1 sekunda

Programowalność                              co minutę                                co minutę

Ilość miejsc w pamięci                                   12                                           20/ 30

Wstępny wybór przełączeń                tak                                          tak

Przełącznik ręczny                             automatyka                             automatyka

                                                           stale załącz/ stale wyłącz                    stale załącz/ stale wyłącz

Zakres rozkazów impulsowych                     1 do 99 sek./ 1 do 99 min.                  1 do 99 sek./ 1 do 99 min.

Zakres rozkazów cyklicznych                       1 do 99 sek./ 1 do 99 min.                  1 do 99 sek./ 1 do 99 min.

Wskaźnik stanu przełączeń                tak                                          tak

Zblokowanie dni tygodnia                             wolne zestawienie                  wolne zestawienie

Zmiana czasu lato/ zima                                 automatyczne/ wolny wybór  automatyczne/ wolny wybór

Temperatura przechowywania                       -25°C +70°C                                  -25°C +70°C

Klasa ochrony/ rodzaj ochrony                      II/ IP20                                               II/ IP20

Rodzaj podłączenia                            nie gubiące +/ - zaciski śrubowe        nie gubiące +/ - zaciski śrubowe

Możliwość plombowania                               tak                                          tak
