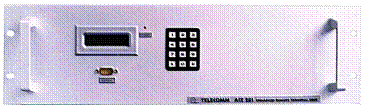

ACE 28S

ECHIPAMENT PENTRU TELECONDUCEREA

PROCESELOR ENERGETICE

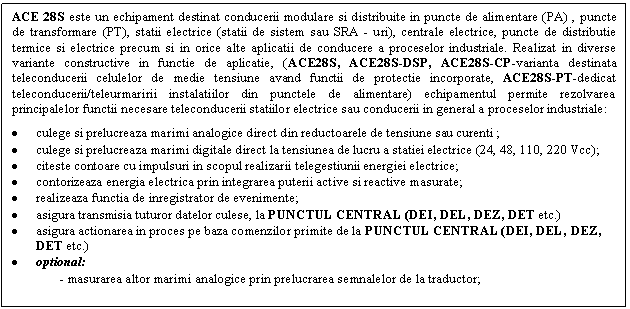

Text Box: ACE 28S este un echipament destinat conducerii modulare si distribuite in puncte de alimentare (PA) , puncte de transformare (PT), statii electrice (statii de sistem sau SRA - uri), centrale electrice, puncte de distributie termice si electrice precum si in orice alte aplicatii de conducere a proceselor industriale. Realizat in diverse variante constructive in functie de aplicatie, (ACE28S, ACE28S-DSP, ACE28S-CP-varianta destinata teleconducerii celulelor de medie tensiune avand functii de protectie incorporate, ACE28S-PT-dedicat teleconducerii/teleurmaririi instalatiilor din punctele de alimentare) echipamentul permite rezolvarea principalelor functii necesare teleconducerii statiilor electrice sau conducerii in general a proceselor industriale:
•	culege si prelucreaza marimi analogice direct din reductoarele de tensiune sau curenti ;
•	culege si prelucreaza marimi digitale direct la tensiunea de lucru a statiei electrice (24, 48, 110, 220 Vcc);
•	citeste contoare cu impulsuri in scopul realizarii telegestiunii energiei electrice;
•	contorizeaza energia electrica prin integrarea puterii active si reactive masurate;

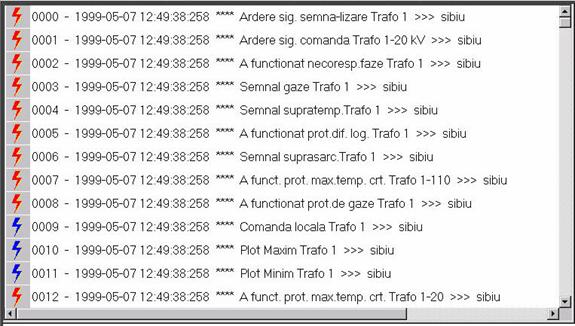

•	realizeaza functia de inregistrator de evenimente;
•	asigura transmisia tuturor datelor culese, la PUNCTUL CENTRAL (DEI, DEL, DEZ, DET etc.)
•	asigura actionarea in proces pe baza comenzilor primite de la PUNCTUL CENTRAL (DEI, DEL, DEZ, DET etc.)
•	optional:
	- masurarea altor marimi analogice prin prelucrarea semnalelor de la traductor;
1. DOMENIUL DE APLICARE


           ACE 28S – VARIANTA STANDARD                                       ACE28S-PT

2. PRINCIPII DE FUNCTIONARE

ACE 28S-DSP este un echipament care permite conducerea distribuita a proceselor industriale (statii electrice, centrale termo si hidro electrice, puncte de alimentare, posturi de transformare, etc) in sensul ca fiecare echipament (modul) supravegheaza in intregime instalatiile aferente unui proces energetic (atat marimi analogice cat si numerice – intreruptoare, separatoare, CLP, semnalizari preventive si de avarie de la transformatoare, linii electrice de medie si joasa tensiune,  informatie despre incarcarea liniilor etc).

Echipamentul inglobeaza firmware-ul necesar implementarii la nivel local a tuturor functiilor necesare teleconducerii.  ACE 28S-DSP contine o structura hardware / software completa, prin intermediul careia poate cupla toate marimile din proces la nivel coordonator-dispecer,  prin intermediul unei interfete seriale sau a unui “field-bus”.

Echipamentele ACE 28S, asigura cresterea fiabilitatii generale de exploatare a statiilor electrice, punctelor de alimentare si posturilor de transformare precum si posibilitatea de teleconducere si telesupraveghere a lor.

       ACE 28S- asigura teleconducerea proceselor energetice prin:

·        masurarea: Uef, Ief, P, Q pentru fiecare faza in parte (R, S, T) inlocuind traductoarele clasice, cu iesire in semnal unificat prin traductoare echivalente digitale inglobate, cu mare stabilitate si precizie;

·        masurarea puterii active si reactive trifazate si a factorului de putere (cos f);

·        vizualizarea locala pe display LCD 2x16 caractere a tuturor marimilor masurate;

·        generarea de evenimente numerice la modificarea starii intrarilor numerice;

·        generarea de evenimente numerice la depasirea unor limite programabile (doua praguri superioare si doua praguri inferioare) pentru orice marime analogica;

·        lansare de comenzi intermitente in proces;

·        gestionare intrari numerice de contorizare;

·        optional:

                  - masurarea altor marimi analogice prin prelucrarea semnalelor de la traductor.

        Echipamentul poate dialoga cu un calculator performant, local, prin intermediul unei linii seriale sau la distanta prin “field-bus”, fibra optica,   respectiv prin modem (cale de transmisie de date).

        ACE 28S poate fi integrat in sisteme de teleconducere si telesupraveghere a instalatiilor industriale (energetice, termice, chimice, etc.).



3. CARACTERISTICI TEHNICE

3.1 DATE GENERALE

ACE 28S este supus urmatoarelor probe principale la solicitari electrice si perturbatii electromagnetice.

·        REZISTENTA DE IZOLATIE la 500 V cc

      - mod comun: in stare umeda > 2 Mohmi; in stare uscata > 100 Mohmi, conform C.E.I. 255-5 si STAS 10327/2 - 87.

·        RIGIDITATEA DIELECTRICA

      - mod comun: 2,5 kV, durata de incercare 1 min., conform C.E.I. 255-5 si STAS 10327/2 - 87.

·          UNDA OSCILATORIE AMORTIZATA

      - 1 MHz, clasa III de severitate, conform C.E.I. 255-6 si C.E.I. 255-22-1.

·        CAMP ELECTROMAGNETIC

      - sursa de radiatie (emitator-receptor) in banda 27..500 MHz, clasa III de severitate, conform C.E.I. 801-3 si C.E.I. 255-22-3.

·          DESCARCARI ELECTROSTATICE

       Clasa IV de severitate, conform C.E.I. 801-2 si C.E.I. 255-22-2.

·          PERTURBATII TRANZITORII RAPIDE

       2 kV ± 10 %, clasa III de severitate, conform C.E.I. 801-4 si C.E.I. 255-22-4.

·          TENSIUNE DE SOC

      1,2/50 msec. cu impuls unipolar de 5 kV, sursa de energie 0,5 J, conform C.E.I. 255-5, anexa D.

3.2. INTRARI ANALOGICE

·        Numar de canale: 3, 6, 12….max.16 (de curent si tensiune, culese direct de pe reductoarele de masura)

·        Rezolutie:             14 biti

·        Precizie globala:  1 % (la + 25 ° C) ;   2 % (de la - 5 ° C la + 55 ° C)

·        Frecventa esantionare: 1000 Hz

·        Intrari de tensiune:

- tensiune nominala                                           Un= 57,7/100/220 V ca

- impedanta de intrare                                       Zin>10 kOhmi

- tensiune maxima de durata                              Umax.d=1,2 Un

- tensiunea maxima de scurta durata                  Umax.sd=2 Un (10 sec.)

·        Intrari de curent: configurate la cererea beneficiarului

- impedanta de intrare                                       Zin<10mOhmi

- curent nominal                                                            In                                    5 A

- capat de scala                                                           Imax                                7 A

- curent admisibil de durata                               Icont=     5xIn                25 A

- curent maxim admisibil (1 sec.)                                   I(1 sec.)=20xIn                        100 A

3.3. INTRARI NUMERICE

·        Numar canale:                  8, 12, 24, 48, 64, 72…128

·        Rezolutie eveniment:                 1 ms.

·        Acuratete inregistrare:     impuls de minim 2 msec.

·        Tensiune de intrare:         24 /48/110/220Vcc

·        Consum:                           < 1 mA pentru valoarea nominala a tensiunii de intrare.

3.4. IESIRI NUMERICE

·        Numar de canale:  8, 12, 16, 24

 12 din care:

-         2 relee  tip contact dublu, normal deschis;

-         1 releu  tip contact simplu, normal inchis;

-         9 relee tip contact simplu, normal deschis ;

sau

16 din care:

-         16 relee tip contact simplu, normal deschis ;

sau

24 din care:

-         24 relee tip contact simplu, normal deschis ;

·        Toate iesirile numerice sunt de tip contact liber de potential, (I=8A, U=250 Vca , S=2.000VA-sarcina rezistiva).

3.5. INTERFATA UTILIZATOR

ACE 28S  dispune de interfete, atat pentru comunicare cu untilizatorul cat si pentru dialogul cu diverse periferice:

·        Tastatura matriceala: 3x4 taste ; semnificatia tastelor se afla in Anexa A

·        Afisor local: LCD 2x16 caractere

·        8 leduri organizate pe 6 pagini cu semnificatia data in Anexa B

·        Interfata seriala RS 232 C (CCITT V24)

·        Retea “field-bus”:    - bucla de curent multipunct software TELECOMM (adaptor field-bus incorporat in echipament)

- optional:

                                    - interfata seriala optocuplata;

                                    - interfata RS 485;

                                    - retea fibra optica

3.6. MODURI DE LUCRU

ACE 28S -  se livreaza impreuna cu un software aferent care asigura dialogul cu utilizatorul, PARADIS-EVS, ce permite atat setarea parametrilor echipamentului (constante de afisare marimi analogice, configurare intrari numerice simple/duble si atribuirea semnificatiei acestora, configurare iesiri numerice-durata de mentinere a comenzilor si semnificatia acestora, setare data/ora) cat si vizualizarea tuturor marimilor / evenimentelor / variabilelor binare generate de catre echipament.

Comunicatia cu echipamentul poate avea loc:

·        Local, prin intermediul tastaturii locale, afisorului si celor 8 leduri organizate pe pagini, se pot vizualiza valorile marimilor analogice disponibile, starea intrarilor numerice, starea releelor de comanda;

·        La distanta, integrat intr-un sistem SCADA, comunicatie pe linie seriala (RS232, field-bus, FO) prin intermediul software-ului dedicat HELIOS, prin componenta sa de comunicatie multipunct T_COM, oparatorul-dispecer va realiza:

·        configurarea si parametrizarea software a functionarii intrarilor numerice sau analogice;

·        fixarea altor parametrii de functionare a echipamentului:

- limite tehnologice si alarmare, inferioare sau superioare pentru intrarile analogice;

- histerezis afarent limitelor stabilite pentru intrarile analogice;

- frecventa maxima admisibila pentru intrarile numerice;

- mesaje atasate fiecarei intrari, afisabile local;

- constante afisare locala intrari analogice;

- constante integrare energii;

- setare ceas intern (RTC) echipament;

·        informare asupra:

- starii curente a intrarilor numerice;

- starii curente a intrarilor analogice;

- afisare evenimente inregistrate;

- alti parametri;

·        generarea unei comenzi

3.7. ALIMENTARE ECHIPAMENT

·        Tensiune nominala:     24 /48/110/220  Vca /cc

·        Toleranta:                    ± 20 %



·        Putere consumata:        max. 15 VA

3.8. CONDITII CLIMATICE

Produsul este destinat sa functioneze in incaperi inchise, fara vibratii mecanice continue, in medii lipsite de praf, pulberi conductoare de electricitate sau substante active din punct de vedere chimic, in urmatoarele conditii climatice si de mediu inconjorator:

·        Temperatura de stocare:     - 25 + 70 ° C

·        Temperatura de functionare:            - 5 + 55 ° C

·        Umiditatea relativa:                         max. 90 % fara condens la + 40 ° C

·        Altitudinea:                                     max. 2 000 metri

3.9. INTEGRARE IN TELECONDUCEREA PRIN DISPECER

·        ACE 28S-  poate comunica cu coordonator-dispecer prin intermediul unei retele field-bus sau FO in una din urmatoarele variante:

- bucla de curent multipunct cu software TELECOMM - varianta standard , fig1

- optional:   - interfata seriala optocuplata

                  - interfata RS 485 (1200 - 9600 bps)

                  - retea FO, fara procesor de comunicatie inglobat, 9600 bps

-retea FO cu procesor de comunicatie inglobat, transmisie sincrona  cu viteza  de max 2 Mbps.

In toate cazurile de mai sus viteza de comunicatie este setata in fabrica.

Semnificatia pinilor porturilor de comunicatie se regaseste in schema de conexiuni a echipamentului, in functie de configuratia aleasa.

Software-ul instalat la coordonatorul-dispecer interogheaza pe rand fiecare ACE 28 si primeste masurile, semnalizarile, contoarele si evenimentele; aceasta facilitate permite ca dispecerul sa dispuna de toate datele necesare analizei evolutiei procesului condus.

·        Numarul maxim de echipamente ACE 28S cuplate la un field-bus este de 10. Pentru mai multe echipamente se folosesc mai multe field-bus-uri separate, conectate fiecare la o interfata seriala a unei placi multiplexoare montate in PC.

4. POSIBILITATI DE CONFIGURARE A INTRARILOR ANALOGICE

·        Varianta livrata (ACE28S-PT): 6 intrari (3 intrari de tensiune/Unom=220Vca, 3 intrari de curent/Inom=1A)

Varianta este indicata pentru conducerea unei celule electrice/punct de alimentare/punct de transformare ce este echipata cu traductori de curent si tensiune pe toate cele trei faze, permitand masurarea energiei prin metoda celor trei wattmetre;

·        Varianta standard:

- 6 intrari    100 V - tensiune alternativa (OPTIONAL alte nivele de Ucc sau Uca)

- 6 intrari    1 A sau  5 A - curent alternativ (OPTIONAL alte nivele de Icc sau Ica)

Varianta este indicata pentru conducerea integrata a 2 celule ale unei statii electrice cu dublu sistem de bare (2 linii sau 2 fideri trifazati) si permite masurarea energiei electrice dupa metoda celor 3 Wattmetre, fig.2A.

·        Varianta:

- 3 intrari    100 V - tensiune alternativa (OPTIONAL alte nivele de Ucc sau Uca)

- 9 intrari    1 A sau 5 A - curent alternativ. (OPTIONAL alte nivele de Icc sau Ica)

Varianta este indicata pentru conducerea integrata a 3 celule ale unei statii electrice cu simplu sistem de bare (3 linii sau 3 fideri trifazati) si permite masurarea energiei dupa metoda celor 3 wattmetre, fig. 2 B.

Tot in aceasta varianta (si configuratie) este posibila conducerea integrata a 9 celule electrice ale unei statii electrice cu simplu sistem de bare in situatii in care sarcina este echilibrata si permite masurarea energiei cu metoda cu un wattmetru (masura monofazata), fig 2 C.

·        Varianta:

       - 3 intrari   100 V- tensiune alternativa

       - 12 intrari 1 sau 5 A - curent alternativ

Varianta este indicata pentru conducerea integrata a 6 celule ale unei statii electrice cu simplu sistem de bare si permite masurarea energiei dupa metoda celor 2 wattmetre.

Sunt posibile si alte variante.

5. INTERFETE SOFTWARE pentru calculatoare PC

Aplicatiile la utilizarea echipamentului de conducere distribuita ACE 28 se pot obtine astfel:

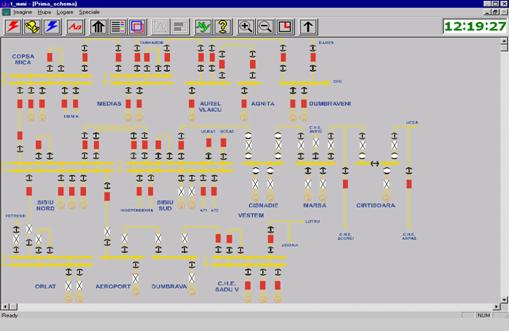

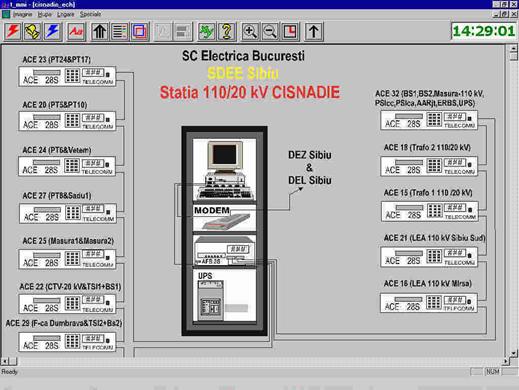

·        A. Prin folosirea software-ului de teleconducere HELIOS, realizat de TELECOMM, in una din variante:

1.  HELIOS-S: software care rezolva functiile de conducere din statia electrica. Software-ul de teleconducere ofera operatorului functiile de conducere specifice, realizeaza comunicatia cu echipamentele distribuite ACE 28 (varianta FEP-L: Front End Processor local ) si cu coordonator-dispecer (de intreprindere, zonal sau teritorial), fig. 3.

2.   HELIOS-D: pachet de programe pentru conducerea retelelor la nivel de coordonator-dispecer, utilizind o structura FEP-D (Front End  Processor la dispecer), Statii de lucru (WS) tip P5, PENTIUM 2 conectate la reteaua Ethernet de 10 Mbaud (fig. 1). Aceasta inglobeaza protocoalele de comunicatie cu echipamente ACE 28 din statie si/ sau cu FEP-L; controleaza si asigura transferul de date intre FEP si statiile de lucru WS; realizeaza interfata om-proces pe orice statie de lucru (raspandite distribuit ) atat pentru informare cat si pentru comanda, cu drepturi de utilizare selectiva, realizeaza rapoarte de diverse tipuri (schimb tura, jurnal de evenimente, etc.).

.

Software-ul EMS-SCADA HELIOS ruleaza pe platforme WINDOWS NT / WINDOWS 2000 si are o arhitectura multitasking  pe 32 biti.

Informatii suplimentare despre sistemul integrat de teleconducere HELIOS se pot regasi in documentatia aferenta

·        B. Prin dezvoltarea de catre utilizator a software-ului de conducere, utilizind o biblioteca C de comunicatie cu echipamentele ACE 28 prin intermediul interfetelor seriale ale unui PC-AT. Sunt disponibile biblioteci compatibile DOS si biblioteci compatibile WINDOWS NT/2000.

      In acest scop, TELECOMM SRL, livreaza interfete software care permit dezvoltarea conducerii procesului folosind la coordonator-dispecer unul sau mai multe calculatoare PC-AT.

TELECOMM S.R.L. - Str. Dimitrie Pompei nr. 8, sector 2,

        cod 74568,  Bucuresti ,

tel.:  242.2343 , 242.2344,     fax:  242.2345



Anexa A. Semnificatie tastatura


Pentru navigarea in cadrul marimilor ce pot fi vizualizate pe LCD si alegerea paginilor de LED-uri se utilizeaza cele 12 taste, avand urmatoarele semnificatii:

·        1 - tasta 1, cu semnificatia sageata STANGA, care actioneaza asupra marimilor afisate pe primul rand al LCD in sensul deplasarii spre inceputul meniului;

·        2 – comutarea meniului de afisare pe rindul 1 (*);

·        3 - tasta 3, cu semnificatia sageata DREAPTA, actioneaza asupra marimilor afisate pe primul rand al LCD in sensul deplasarii spre sfarsitul meniului;

·        4 - tasta 4, cu semnificatia sageata STANGA, actioneaza asupra marimilor afisate pe al doilea rand al LCD in sensul deplasarii spre inceputul submeniului;

·        5 – comutarea meniului de afisare pe rindul 2 (*).

·        6 - tasta 6, cu semnificatia sageata DREAPTA, actioneaza asupra marimilor afisate pe al doilea rand al LCD in sensul deplasarii spre sfarsitul submeniului;

·        7 - tasta 7, permite comutarea afisarii marimilor analogice din modul marimi secundare in marimi primare si invers (constantele de reductori se introduc prin  parametrizare)

·        8 – tasta 8 permite setarea manuala a datei si timpului dupa introducerea unei parole de acces;

·        9 - tasta 9, baleiaza  in mod circular numarul paginii de LED care este activa in mod curent.

·        * - tasta ESCAPE, permite trecerea echipamentului in modul de afisare marimi analogice din modul data/timp;

·        0 - tasta 0 , permite trecerea echipamentului in modul de afisare timp (data ,ora);

·        # - tasta ENTER permite  parametrizarea echipamentului dupa introducerea unei parole de acces: parametrii ce pot fi setati sunt constantele de reductor si diferentele de valori de tensiune respectiv curent (in marimi secundare) la care se transmit evenimente de gradient in SCADA(**)
NOTA !

Echipamentul are un meniu principal de afisare, iar unele din elementele meniului principal

 contin un submeniu (sub). In continuare vor fi descrise elementele din meniu (submeniuri) si modul de afisare numai pentru rindul 1 al afisorului,  pentrul rindul 2 procedura este identica exceptind tastele folosite (rindul 2 al tastaturii : tastele 4,5,6).

Elementele meniului principal sunt :

AdresaACE : afisare adresei de SCADA a echipamentului

Frecv : afisare frecventei sistemului in cazul prezentei tensiunii pe canalul 1 de tensiune

Masuri simple (sub) – afisarea masurilor analogice (curenti , tensiuni) simple din sistem

Grupuri(UIPQ) (sub) – afisarea grupurilor tensiune,curent,putere activa putere reactiva

Binare (sub)- afisarea valorilor marimilor fizice binare (in grupuri de cite 8)

Binare duble (sub)-afisare marimilor binare duble in pereche

Contori (sub)-afisarea valorilor contorilor de energie care sunt introdusi ca intrari numerice binare



 Trecerea de la un element al meniului de afisare se face prin intermediul tastelor sageti      (1-stinga, 3-dreapta)

Cind se doreste vizualizarea unor valori corespunzatoare unui element din meniu (din cele care au submeniuri) se apasa  tasta 2. In acest fel se trece la afisarea elementelor de submeniu corespunzatoare elementului selectat din meniul principal.

Daca elementul din meniu nu are elemente de submeniu afisajul nu se schimba. Defilarea valorilor de submeniu afisate se realizeaza tot prin intermediul tastelor sageti. Revenirea din submeniu in meniul principal se realizeaza apasind tasta 2. La revenirea intr-un anumit submeniu de afisare sunt afisate marimile care erau afisate la parasire meniului respectiv.

In continuare vor fi descrise elementele din submeniurile de afisaj :

Masuri simple :sunt afisate valorile de tensiune (curent) care au fost programate din dispecer, la alimentarea echipamentului (cand toate marimile sunt implicit simple) sau lucreaza fara SCADA.

 Grupuri(UIPQ) : sunt afisate valorile de tensiune, curent, putere activa, putere reactiva pentru grupurile monofazate setatate din dispecer. La afisarea valorilor de tensiune si curenti sunt afisate intre paranteze si numarul fizic al canalului analogic (numaratoarea incepe cu 1 (primul canal te tensiune) si se termina cu n    (ultimul canal de curent ) n reprezentind numarul total de marimi analogice fizice)

Binare :  sunt afisate valorile intrarilor fizice binare in grupuri de cite 8 sub forma BN-BN+8 :xxxxxxxx unde  x poate avea valoare 0 sau 1 in functie de starea binarei corespunzatoare . N reprezinta numarul primei binare afisate din grup iar N+8 reprezinta numarul ultimei binare afisate din grup.

Binare duble :  sunt afisate valorile binarelor duble din echipament sub forma DbinN(u/v) :xx unde N reprezinta numarul binarei duble sau respectiv reprezinta indicele intrarilor logice (din SCADA) care formeaza binara dubla, iar xy reprezinta starea  binarei duble respective (x si y pot fi 0 sau 1)

Contori : se afiseaza valorile contorilor de impulsuri de energie care pot fi introdusi pe intrarile fizice de binare

** PARAMETRIZARE

Structura meniului de parametrizare a echipamentului este :




      Const. reduct. 1

      Const. reduct. 2

      Const. reduct. 3

      Const. reduct. 4

      Const. reduct. 5

      Const. reduct. 6

      Const. reduct. 7

      Const. reduct. 8

      Const. reduct. 9

      Const. reduct. 10

      Const. reduct. 11

      Const. reduct. 12

      Const. reduct. 13

      Const. reduct. 14

      Const. reduct. 15

      Const. reduct. 16

       Grad. tensiune[V]

       Grad. curent [A]

Const. reduct. 1..16 reprezinta constantele de reductor pentru reductorii de tensiune (curent). Numaratoarea canalelor  se face incepand cu canalele de tensiune si continua cu cele de curent.Constantele de reductor nu au efect decit la afisarea pe front-panel cind se comuta afisarea (cu ajutorul tastei ‘7’) din modul afisare marimi secundate in modul marimi primare.

Grad. tensiune respectiv   grad. curent  reprezinta jumatatea benzii de tensiune respectiv curent la a carei depasire se transmit in SCADA eveniment de gradient pentru tensiune respectiv curent. Valorile introduse in parametrizare se refera la marimi secundare.

EXEMPLU DE PARAMETRIZARE CONSTANTE REDUCTOR  ACE 28S-PT

NR. CRT

ACTIUNEA

AFISAJ

1

#

TASTATI PAROLA  !

2

1 2 3

TASTATI PAROLA  !  * * *

3

#

PARAMETRIZARE   Exit menu

4

6 de n 'ori'

PARAMETRIZARE. CONSTANTA REDUCTOR 1, 2 N(max. 16)

5

#

CONSTANTA REDUCTOR 1

6

x y z

CONSTANTA REDUCTORE 1    x y z

7

#

CONSTANTA REDUCTORE   x y z   [?]

8

#

PARAMETRIZARE   CONSTANTA REDUCTORE 1

9

*

PARAMETRIZARE    Exit menu

10

#

SALVATI  PARAM?   Exit menu

11

#

TASTATI PAROLA!

12

1 2 3

TASTATI PAROLA!  * * *

13

#

FRECVENTA                    FRECVENTA

Anexa B. Semnificatie leduri

Pagina 1

Led1

Comanda 1 activa

Led2



Comanda 2 activa

Led3

Comanda 3 activa

Led4

Comanda 4 activa

Led5

Comanda 5 activa

Led6

Comanda 6 activa

Led7

Comanda 7 activa

Led8

Comanda 8 activa

Pagina 2

Led1

Comanda 9 activa

Led2

Comanda 10 activa

Led3

Comanda 11 activa

Led4

Comanda 12 activa

Led5

Comanda 13 activa

Led6

Comanda 14 activa -

Led7

Comanda 15 activa

Led8

Comanda 16 activa

Pagina 3

Led1

Comanda 17 activa

Led2

Comanda 18 activa

Led3

Comanda 19 activa

Led4

Comanda 20 activa

Led5

Comanda 21 activa

Led6

Comanda 22 activa

Led7

Comanda 23 activa

Led8

Comanda 24 activa

Pagina 4

Led1

Comanda 25 activa

Led2

Comanda 26 activa

Led3

Comanda 27 activa

Led4

Comanda 28 activa

Led5

Comanda 29 activa

Led6

Comanda 30 activa -

Led7

Comanda 31 activa

Led8

Comanda 32 activa

Pagina 5

Led1

Emisie seriala

Led2

Receptie seriala

Led3

Echipament interogat in SCADA

Led4

Comunicatie seriala activa

Led5



Led6

Led7

Led8


Anexa C.  Integrarea in SCADA (exemplu pentru ACE 28S-PT)

Intrari analogice (SCADA)

Extensia SCADA gestioneaza si furnizeaza spre nivelul de teleconducere urmatoarele 16 marimi analogice, in ordinea acestora in lista vazuta prin telegramele de teleconducere:

IR, UR, PR, QR,

IS, US, PS, QS,

IT, UT, PT, QT,

IH, UH, PTRI ,QTRI.

Aceste marimi analogice sunt disponibile pentru orice interogare primita pe linie seriala sau pe field-bus de la nivelul superior.

Marimile sunt totodata supervizate si din punct de vedere al evolutiei lor. Astfel, pentru fiecare marime analogica se pot teleprograma limite de semnalizare si alarmare superioare si inferioare, la atingerea carora echipamentul furnizeaza evenimente de depasire/revenire, astfel incat se poate sti cu exactitate, vizavi de alte evenimente (cauzate de modificarea unor binare), momentul violarii limitelor stabilite.

De asemenea, in scopul memorarii evolutiei marimilor analogice atunci cand acestea evolueaza mai rapid decat sunt interogate in mod explicit prin teleconducere, ACE28S-PT are introdus si mecanismul de generare eveniment pe gradient al valorii marimilor analogice. Gradientul poate fi minim 0.1 % din capatul de scala al marimii. Cu ajutorul acestei facilitati, este posibila urmarirea evolutiei marimilor analogice chiar prin evenimente, fiind posibila implementarea la nivelul superior a functiei de inregistrator a marimilor analogice.

O alta prelucrare pe care o face SCADA asupra marimilor analogice enumerate mai sus este aceea de integrare a puterilor active si reactive in scopul implementarii functiei de contor de energie.

Valorile contorilor pot fi citite in orice moment prin telegrame adecvate transmise prin calea de comunicatie de la nivelul de teleconducere.

Intrari numerice (SCADA)

ACE28S-PT  gestioneaza un numar de intrari numerice functie de configuratia dorita de Beneficiar 8, 16, 24, 32, 48, 64 max. 128.

Pentru a intelege modul de gestionare a intrarilor numerice, se reaminteste ca in standardul de ACE exista 3 tipuri de intrari numerice:

Þ    simple

Þ    duble

Þ    de contorizare.

Intrarile de tip “duble” sunt insotite de o pereche, prezenta pe a doua intrare fizica. Pentru aceste intrari se supervizeaza local combinatiile celor 2 intrari, fiind considerate valide combinatiile ‘10’ (intreruptor/separator inchis) si ‘01’ (intreruptor/separator deschis) iar combinatiile ‘00’ si ‘11’ sunt considareate invalide. Pentru combinatiile invalide se genereaza cu o intarziere de 256 milisecunde eveniment specific. Este implementata o singura intrare dubla: cea care supervizeaza intreruptorul .

Intrarile de contorizare sunt utilizate pentru a introduce in teleconducere informatia provenita de la contoarele de energie cu impulsuri. Pentru aceste intrari, ACE28S  asigura numararea impulsurilor ce vin  pe ele si stocarea valorii curente intr-un contor de impulsuri care este disponibil prin cereri specifice de la nivelul superior.

Pentru o aplicatie anume descrierea intrarilor numerice este prezentata in schema CONECTAREA INTRARILOR NUMERICE LA PROCES.

Comenzi de la distanta (lansate prin SCADA)

ACE28S-PT  gestioneaza un numar de iesiri numerice functie de configuratia dorita de Beneficiar 8, 16, 24, max. 32 DO.








Politica de confidentialitate

DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 800
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2019 . All rights reserved

Distribuie URL

Adauga cod HTML in site
