AIR CONTROL mini' ( V 0.72 )






Descrierea functionarii

1. Generalitati:

Dispozitivul de comanda este compus din urmatoarele blocuri de functii:

a) Microprocesor (cu memorie EEPROM pentru siguranta datelor) pentru toate functiile de comanda, supraveghere si afisare.

b) Tastatura cu 3 taste pentru pornirea si oprirea compresorului, precum si pentru introducerea valorilor limita si necesare;

c) Afisaj LCD pentru reprezentarea valorilor actuale si a starii de functionare, precum si a erorilor / avertismentelor.

d) Prelucrare analoaga a datelor referitoare la presiunea in retea, temperatura compresorului si la temperatura punctului de roua;

e) intrari/iesiri digitale pentru comanda compresorului;

2. Descrierea hardware:

2.1) Microprocesor:

Micro controller pe 16 biti cu watchdog

Recunoasterea caderii de tensiunii (cadere de tensiune > 40 ms),

Flash-EPROM 64 kByte,

EEPROM 256 Byte (pentru siguranta datelor),

4 kByte RAM,

2.2) Tastatura:

3 taste,

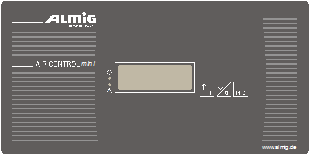

2.3) Afisaj:

afisaj LCD:

- afisaj 2x 3 pozitii si 7 segmente;

- Unitati pentru simbolurile: oC, oF, K, bar, psi si MPa;

- simboluri suplimentare pentru: deranjament, avertisment, motor, electroventil, uscator, remote (telecomanda), restart , automatic (tip functionare);

- 2 diode iluminare (verde si rosu);

2.4) Intrari analoage:

Tensiune 18 Vdc;

1 intrare 4-20mA (corespunde la 0-16 bar), exactitate 10 biti;

2 intrari pentru senzorul de temperatura Pt1000, exactitate 10 biti;

2.5) Intrari digitale:

Tensiune 24 Vdc;

4 intrari digitale 24 Vdc, 10mA;

1 intrare pentru senzorul de temperatura PTC.

2.6) Iesiri digitale:

5 iesiri releu, contactori cu racord conform, 250 Vac / 4 A (2 A inductiv),

din care 2 iesiri cu varistor pentru conectarea electroventilului, insarcinarea conexiunii 250 Vac / 10A;

1 uiesire releu, contactor, 250 Vac / 16A;

1 iesire tranzistor;

2.7 Cleme:

Pin

Denumire

Functie

Mufa

0V AC

Alimentarea dispozitivului de comanda
( 18V AC, +10% / -15%, 50/60 Hz,
max. Vorsicherung T 0,5 A )

Phoenix

MINI-COMBICON

Raster 3,81 mm,

9 poli

18V AC

24V DC pentru intrari digitslr

Intrare digitala 1

PTC (temperatura motor)

Intrare digitala 2

Oprire urgenta

Intrare digitala 3

Deranjament

Kältetrockner

Intrare digitala 4

Se poate programa

Intrare digitala 5

Se poate programa

Iesire tranzistor 1

(100 mA, nach GND schaltend)

Se poate programa

18V DC

18V DC pentru intrarea analog1

Phoenix

MINI-COMBICON

Raster 3,81 mm,

5 poli

Intrare analog 1

4-20 mA (presiune retea)

Intrare analog 2

PT1000 (Verdichterendtemperatur)

Intrare analog 3

PT1000 (temperatura uscator)

GND

GND pentru intrari analog 2 si 3

Iesire releu 1    COM

Uscator fara potential

Phoenix

COMBICON

MSTBA

Raster 5,0 mm

8 poli

Iesire releu 1     NO

Iesire releu 2

Electroventil    (cu varistor)

Iesire releu 3

Supapa condens    (cu varistor)

Iesire releu 4

Contactor retea

Iesire releu 5

Contactor stea

Iesire releu 6

Contactor triunghi

Iesire releu 2-6 COM

Racord perntru iesirile releu 2 - 6

3. Descriere software:


Apasarea tastelor:
Cand o tasta este apasata de mai multe ori, cu fiecare apasare a acestei taste se alege pozitia urmatoare.

a) Afisaj standard

I : Pornirea compresorului;

Oprirea compresorului;
* Anularea unui mesaj de eroare;
* Daca tasta este apasata mai mult de 3 secunde:
Introducere cod (posibil, doar daca utilajul este oprit);
INFO : Apelarea meniului INFO:

Afisaj

[A.

[b.

[C.

[d.

[E.

F.

Parametru

Presiune cuplare

Presiune decuplare

Presiune siguranta

Presiune min. / GLW

Temp. min. compresie

Temp. max. compresie

Ore de functionare

Ore in sarcina

Timp ramas filtru aer

Timp ramas ulei / filtru ulei

Timp ramas separator ulei

Timp ramas lubrifiere

Timp ramas compresor

Timp ramas uscator

Ore de functionare uscator

Interval

(3,5 - 15,0 bar)

(3,5 - 15,0 bar)

(doar afisare)

(0,0 - 15,0 bar)

(doar afisare)

(doar afisare)

(doar afisare)

(doar afisare)

(doar afisare)

(doar afisare)

(doar afisare)

(doar afisare)

(doar afisare)

(doar afisare)

(doar afisare)

Pozitiile „E.“ si „F.“ vor fi inactive daca uscatorul nu este prezent.(vezi: 3.2.10) !


<LED verde> : afisaj functionare (se aprinde, cand compresorul este cuplat / clipeste, cand trebuie pornit compresorul)
<LED rosu> : clipeste in caz de avertisment / intretinere, este aprins constant in caz de deranjament;


b) Sistemul meniului:

: Editarea valorilor necesare / limita / codurilor;
INFO : Acceptarea valorilor editate, trecerea la urmatoarea pozitie din meniu;


3.1) Introducerea codurilor:


C. 0


Apasati tasta 0 cca. 3 secunde


pe afisaj apare ( Cod client = 1 )

Acum se poate introduce codul corespunzator (cod de client, de service sau codurile de fabrica) prin intermediul tastelor cu sageti. Cu tasta INFO se accepta codul introdus, cu tastele se anuleaza introducerea.



3.2) Introducere parametri:
Toti parametri se pot modifica prin alegerea codurilor corespunzatoare. Pentru aceasta, se va alege in primul rand setul de coduri potrivit (vezi pozitia 3.1 / Introducerea codurilor). Cu ajutorul tastelor se respectiv  se alege setul de coduri corespunzator, si se confirma cu tasta INFO. Sunt afisate doar seturile de coduri care pot fi si modificate pe baza codului introdus. Prin intermediul tastelor  +  (apasate impreuna) se ajunge cu o treapta inapoi in meniu. ( Alegerea setului de coduri Afisaj de baza).

Valorile care sunt chemate din afisajul de baza cu tasta INFO se pot modifica doar daca inainte de aceasta s-a ales setul de coduri „11“, altfel este posibila doar afisarea acestor valori.


3.2.1) Tip functionare:

Set coduri 2 => 1. Tip functionare:
2


0 = AUTOMATIC
1 = SARCINA/MERS IN GOL
2 = AUTOMATIC OPT.


Urmatorii parametri sunt afisati, doar daca s-a activat tipul de functionare „AUTOMATIC OPT.' (2)!

  INFO => 2. = Cadere max. De presiune:
Interval: 0 – 9.9 bar

(Cadere max. de presiune dupa trecerea in mers in gol.)
  INFO =>    3. = Nr max. de cuplari:
Interval: 1 - 55

(Nr. max.
De jocuri de cuplare ale motorului compresorului)


- Daca este selectat modul de functionare 'AUTOMATIC' sau 'AUTOMATIC OPT.'
Acest lucru este semanlat prin simbolul 'Automatic'.

3.2.2) Repornire automata dupa cadere de tensiune:
(vezi si punctul 3.5.10)

#


Setul de coduri 3 =>


0 = Repornire OPRITA
1 = Repornire PORNITA

Daca este activata repornirea, este afisat simbolul 'Restart'.



#

  3.2.3) Utilizare la fata locului sau comanda la distanta sau feed-back 'GLW-OK':
Setul de coduri 8 =>


0 = deservire la fata locului
OPRIT/PORNIT doar din tastatura

1 = Comanda la distanta
PORNIT, cand intrarea „Telecomanda pornit“ = inchisa
(lateral) si se apasa tasta la fata locului;
OPRIT, cand intrarea „Telecomanda pornit“ = deschisa,
sau cu tasta 0.

2 = 'GLW-OK'
OK, cand intrarea „Telecomanda pornit“ = inchisa;
Anomalie, cand intrarea , wenn Eingang „Telecomanda pornit“ = deschisa;


In cazul in care este pornita comanda la distanta si se apasa tastele de pe dispozitivul de comanda, pe afisaj clipeste simbolul „Remote“.

In cazul in care utilajul este oprit cu tasta 0, simbolul „Remote“ dispare de pe afisaj.

Semnalul „Terlecomanda pornita“ poate fi activat prin doua intrari digitale programabile.

#

  3.2.4) Functionare GLW-Betrieb (Utilajul functioneaza ca GLW-Slave):
Set coduri 18 =>


0 = functionare GLW absenta, adica reglarea mers in sarcina / mers in gol se realizeaza prin intermediul senzorului local de presiune.


1 = functionare GLW, mers in sarcina cand intrarea „telecomanda sarcina“ = geschlossen; mers in gol cand intrarea „telecomanda sarcina“ = deschisa


ATENTIE:
In cazul in care prin setul de coduri 0008 se defineste „telecomanda pornit“ ca feed back GLW, iar acest semnal lipseste, functionarea GLW este oprita automat, si se continua reglarea prin intermediul senzorului local de presiune.

In cazul in care functionarea GLW este activata, apare pe ecran simbolul static „Remote“. Semnalul pentru “telecomanda sarcina” poate fi activat prin intermediul a doua intrari digitale programabile.


In timpul functionarii GLW, senzorul local de presiune este utilizat doar pentru monitorizarea presiunii de siguranta (P_ZUL)!

In cazul in care in timpul functionarii GLW, presiunea din retea scade sub limita minima de presiune, este activat senzorul local de presiune, si apare mesajul corespunzator de eroare E. 39 (“S-a atins limita minima de presiune”). Aceasta eroare este anulata cu tasta 0, inainte de a se activa comanda de mers in sarcina de la GLW Master.

E.xx ###


3.2.5) Istoric anomalii:

a) Afisarea istoricului de anomalii:


Alegeti setul de coduri 30



E.xx = Pozitiile: 01 – 20,
### = Numarul erorii / avertizarii
##### = Ora de functionare la care a aparut

E.xx ---



Cu tastele cu sageti se navigheaza in pozitiile istoricului de anomalii. Prima data se afiseaza intotdeauna numarul anomaliei / avertizarii, iar in final se afiseaza numarul de ore de functionare in momentul aparitiei anomaliei / avertizarii.

In cazul in care apare simbolul „triunghi de avertizare“ , intrarea reprezinta o avertizare / intretinere..
Daca apare simbolul [unealta], intrarea reprezinta o anomalie.
In cazul pozitia respectiva nu este ocupata, apare urmatorul ecran:



Cu tastele cu sageti se poate naviga intre cele 20 de pozitii ale istoricului de anomalii.
Pozitia 1 reprezinta intotdeauna cea mai „noua“ anomalie !

Fiecare pozitie este stocata si in memoria EEPROM, si este disponibila si in cazul unei caderi de tensiune.

b) Stergerea istoricului de anomalii:

Activati codul 130 . Istoricul este sters!

3.2.6) Editati valorile dorite pentru intervalele de service:

#####

  a) Uscator:
Setul coduri 40 =>


Setul de coduri 40 este activat cand s-a programat „Uscator inexistent“.
(vezi: 3.2.10 / Comanda uscator ).

#####

  #####

  #####

  #####

  #####


b) Filtru de aer:
Set coduri 41 =>


c) Ulei / Filtru de ulei:
Set coduri 42 =>



d) Separator ulei:
Set coduri 43 =>



e) Lubrifiere motor:
Set coduri 44 =>


f) Compresor:
Set coduri 45 =>

Cu tastele cu sageti se pot seta valorile dorite in 500 de trepte, si se poate accepta cu tasta INFO. (Interval: 0-20000 h).
Cand o valoare este acceptata cu tasta INFO, intervalul corespunzator (restul de timp) este resetat odata cu valoarea noua.



  3.2.7) Mers in gol-, perioada de stand by, pornire stea triunghi:

Setul de coduri 51 => 1.
= Mers in gol
Interval: 10 - 1200s

  INFO => 2. = Stand by
Interval: 0 - 60s

INFO => 3. = Timp pentru pornire
Interval: 3 - 30s

Cu tastele cu sageti se poate seta valoarea dorita, care se accepta cu tasta INFO.



  3.2.8) Setarea tipului de utilaj, a intervalului de presiune si a debitului:

Set coduri 60 => 1. = Tip utilaj
„VAr“ / „VAr-t“

In functie de tipul de utilaj ales sunt setati automat parametri de „timp de pornire“, „numar max. de jocuri de cuplare“, „timp de mers in gol“, stand by si intervale de service, pe baza unor tabele prestabilite. „VAr-t“ = cu uscator).
INFO =>    2. = Interval de presiune
Interval: 7.0 – 15.0 bar

Pragul „presiune de decuplare“ este presetat cu valoarea aleasa aici, iar cel de „presiune de cuplare“ este presetat la valoarea „presiune de decuplare -2 bar”. Intervalul de presiune serveste si ca limita superioara la editarea parametrului “presiune de cuplare”, “presiune de decuplare”, “presiune minima / GLW” (vezi: Pos. 3.1 / Tasta INFO).

  INFO => 3. = Debit maxim
Interval: 0 – 9999 m³/h

Aici este presetat debitul maxim al compresorului ( in m³/h ! ).



  3.2.9) Timp de impuls / pauza pentru supapa de condens:

Setul de coduri 65 => 1. = Timp impuls
Interval: 1 – 99 s

  INFO =>    2. = Timp pauza
Interval: 1 – 999 s

3.2.10) Comanda uscator:

Setul de coduri 80 => 1. = Uscator prezent
Interval: 0/1 = Nu/Da










INFO => 3. = Dif. temperatura
Interval: 2 – 10°C




INFO => 4. = Timp min de decuplare
Interval: 30 – 180s




INFO => 5.=Offset,Temp. punct roua Interval: -10 – +10°C

Uscatorul este pornit in momentul cand motorul compresorului functioneaza si temperatura de punct de roua creste peste pragul “temperatura decuplare + dif. Temperatura”.

Uscatorul este decuplat cand temperatura de punct de roua este la sau sub pragul de „temperatura de decuplare“. Dupa decuplarea uscatorului, trebuie sa treaca perioada minima de stare decuplata, inainte ca o pornire sa fie posibila.

Cand uscatorul este comandat, acest fapt este reprezentat prin simbolul .

Daca se apasa deodata tastele
si INFO, uscatorul poate fi cuplat / decuplat manual. Daca uscatorul este decuplat in acest fel, simbolul clipeste.

Temperatura de punct de roua poate fi afisata cand, cu afisajul in pozitia standard, se apasa deodata tastele . (suplimentar apare simbolul 'T2' => a 2-a temperatura).

3.2.11) Resetarea datelor sistemului:
Activati setul de coduri 88: toti parametrii setabili au fost resetati la valorile initiale


ATENTIE: Toti parametrii setati manual sunt anulati!

  3.2.12) Modificarea unitatii de masura a presiunii:

Setul de coduri 90 => 0 = Afisaj presiune [bar]
1 = Afisaj presiune [MPa] 2 = Afisaj presiune [psi]

  3.2.13) Modificarea unitatii de masura a temperaturii:

Setul ded coduri 95 => 0 = Afisaj temperatura [°C]
1 = Afisaj temperatura [°F] 2 = Afisaj temperatura [ K]

  3.2.14) Valoare de toleranta a masurarii de presiune:

Setul de coduri 105 =>

Acum se poate introduce cu ajutorul tastelor cu sageti o valoare intre -0.5 si +0.5.

  #

  3.2.15) Configurarea intrarilor liber configurabile:

Setul de coduri 150 =>
1. = Intrarea digitala 4
Interval: 0 – 6

2. = Intrarea digitala 5
Interval: 0 – 6

In cazul ambelor intrari digitale, se pot alege urmatoarele functii:
0 = neutilizat;
1 = telecomanda pornit (Semnal „1“ = compresor pornit);
2 = telecomanda oprit (Semnal „1“ = pornire in sarcina);
3 = GLW-OK (Signal „1“ = OK);
4 = Anomalie supracurent (Signal „0“ = Anomalie);
5 = Anomalie suprapresiune (Signal „0“ = Anomalie);
6 = Animalie sens rotatie (Signal „0“ = Anomalie);


  3.2.16) Configurarea iesirilor liber configurabile:

Setul de coduri 155 =>
1. = Iesire tranzistor
Interval: 0 – 10

La iesirea de tranzistor liber programabila se pot alege urmatoarele functii:
0 = neutilizat;
1 = Mesaj „pregatit“ (apasat si nici o anomalie);
2 = Mesaj „Functionare“ (motorul compresorului functioneaza);
3 = Mesaj „Mers in sarcina“ (compresorul comprima);
4 = Mesaj „Mers in gol“ (compresorul merge in gol);
5 = Mesaj „Avertizare“ (exista minim un avertisment activ);
6 = Mesaj „Cerere service“ (exista minim o cerere de service);
7 = Mesaj „Avertizare sau cerere de service“;
8 = Mesaj „Anomalie“ (exista minim o anomalie activa);
9 = Mesaj „Anomalie sau service“;
10 = Mesaj „Anomalie sau service sau cerere de service“;

#

  #

  #



C. #



b. #


3.2.17) Testarea intrarilor / iesirilor digitale
Setul de coduri 9980 => 1. = Intrarea 1
0 = oprit / 1 = pornit

INFO => 2. = Intrarea 2
0 = oprit / 1 = pornit

::

INFO => 5. = Intrarea 5
0 = oprit / 1 = pornit

----- ----- ----------

  INFO => 6. = Iesirea 1
0= oprit -/1=cuplati

::



INFO => b. = Iesirea 6
0= oprit -/1= cuplati

INFO => C. = Iesire tranzistor
0= oprit -/1= cuplati

In ceea ce priveste semnalele de iesire, iesirea corespunzatoare poate fi PORNITA cu (tasta ) sau OPRITA cu (tasta Cu tasta INFO se trece la pasul urmator.


ATENTIE: Daca in modul test sunt activate iesiri, motorul compresorului poate porni ! !

3.3) Reprezentare pe LCD:






Sus:
- Afisaj 2x 7segmentew (stanga: presiune / dreapta: temperatura);
- Simboluri pentru psi, MPa, bar;
Simboluri pentru °C, °F, K, h, s;

Jos: - Simboluri pentru anomalii si avertizari / service;
- Simboluri pentru automatica, telecomanda (Remote) si repornire (Restart);
- Simboluri pentru uscator, motor si supapa de sarcina.


3.3.1) Afisaj standard:

Sus stanga: - presiune actuala in retea
in caz de anomalie / avertizare se schimba cu :
- numarul anomaliei active (daca apare simbolul unealta);
- numarul avertizarii / service-ului activ (daca apare simbolul triunghi avertizare);

sus dreapta: - temperatura actuala de compresier

- In afisajul standard, cu tastele se poate afisa temperatura actuala a celui de-al doilea senzor de temperatura (punct de roua)


3.4) Prelucrarea anomaliilor / avertizarilor:


3.4.1) Anomalie: Simbolul „unealta“ clipeste si numarul corespunzator apare in locul presiunii actuale!
[E. 1] 'Parametri eronati' (Verificati valorile setate de presiune!)
[E. 2] 'EEPROM ?' (verificati toti parametri setati)
[E. 3] 'Subtensiune' (doar cand este activat / vezi 3.6)
[E. 4] 'Cadere de tensiune ( doar cand nu este setata „repornire automata“ [E. 5] 'Parametri presetati eronati' (returnati pentru reparatie / resetare!)
[E.
6] Butonul 'OPRIRE URGENTA“ a fost actioinat' (contact deschis = anomalie)

[E. 7] 'Sens rotatie' (contact deschis = anomalie) (*)
[E. 8] 'Temperatura motor ' ( PTC )

[E. 9] 'Supracurent' (contact deschis = anomalie) (*)
[E.10] 'Suprapresiune' (contact deschis = anomalie) (*)
[E.11] 'Anomalie uscator' (contact deschis = anomalie)
[E.12] 'Defect cablu temp compresie.'
(Monizorizare: Senzor temp. compr.)
[E.13] 'Defect cablu temp uscator.' (Monizorizare: Senzor temp. uscator)
[E.14] ' Defect cablu presiune ' (Monizorizare: Senzor presiune)
[E.15] 'Temp. compr. prea mare ' (Temperatura > Temp. compr max.)
[E.16] 'Presiune prea mare ' (Presiune > presiunea de siguranta )


Daca apare una din aceste erori, compresorul este decuplat. LED-ul rosu este aprins, pana cand eroarea este anulata.

Anularea cu tasta 0 este posibila doar daca cauza erorii a fost eliminata intre timp.

In mod normal, o anomalie este afisata imediat. Daca totusi utilizatorul apasa tasta INFO, pentru a introduce valori dorite sau limita, anomalia va fi afisata doar dupa ce se revine in afisajul standard.

3.4.2) Avertizare/service: Simbolul „triunghi de avertizare“ clipeste si in locul presiunii este afisat numarul corespunzator
[E.34] 'Temp. compr. ridicata' (Temp. > Temp. max. compr. - 5°C )
[E.35] 'Presiune ridicata' (Presiune > Pres. siguranta - 0.3 bar)
[E.36] 'Temp. prea scazuta' (Temp. compr. < +1°C)

[E.39] 'S-a atins pragul Utilajul functioneaza ca GLW-Slave si s-a
minim de presiune' depasit pragul „presiune minima;

[E.42] 'Service uscator' (< 100 ore pana la urmatorul service)



[E.43] 'Service filtru aspiratie' (< 100 ore pana la urmatorul service)

[E.44] 'Service ulei / filtru ulei' (< 100 ore pana la urmatorul service)

[E.45] 'Service separator ulei' (< 100 ore pana la urmatorul service)

[E.46] 'Service lubrifiere' (< 100 ore pana la urmatorul service)

[E.47] 'Service compresor' (< 100 ore pana la urmatorul service)



In caz de avertizare / service, compresorul nu este decuplat. LED-ul rosu clipeste, pana cand cauza avertizarii a fost eliminata, respectiv pana ce intervalul respectiv de service a fost anulat.
Atat timp cat exista o eroare, mesajele de avertizare sau service sunt subliniate.

In mod normal, o avertizare sau un mesaj de service este afisat imediat. Daca totusi utilizatorul apasa tasta INFO, pentru a introduce valori dorite sau limita, ele vor fi afisate doar dupa ce se revine in afisajul standard.

3.5) Informatii despre derularea programului:


3.5.1) Stari de functionare:

a) Compresorul este decuplat:
- LED-ul verde este stins
- Simbolurile „motor“ si „electroventil“ sunt stinse (LCD)

b) Compresorul este cuplat, dar presiunea actuala din retea este inca peste presiunea de cuplare (asigurare la pornire).
- LED-ul verde clipeste

- Simbolurile „motor“ si „electroventil“ sunt stinse

c) Compresorul a fost cuplat, dar temperatura de compresie este (inca) sub +1°C.
- LED-urile verde si rosu clipesc
- Avertizarea „Temp. prea scazuta“ este afisata.

- Simbolurile „motor“ si „electroventil“ sunt stinse

d) Compresorul este in functiunesi supapa de sarcina este decuplata

Adica compresorul nu comprima (inca) – interval dupa pornire sau mers in gol

- LED-ul verde este aprins
- Simbolul „motor“ este aprins (clipeste in timpul intervalului de pornire)
- Simbolul „supapa de sarcina“ este stins.

In cazul in care compresorul se gaseste in modul de functionare „automatic“, respectiv „automatic opt.“, si merge in gol, acest fapt este reprezentat prin simbolul „s“ care clipeste in dreapta, in spatele afisajului de temperatura. In acest caz, prin apasarea tastei 0 se poate afsa in locul temperaturii timpul ramas de mers in gol.


e) Compresorul este in functiune si supapa de sarcina este cuplata.

adica compresorul comprima. ( mers in sarcina)

- LED-ul verde aste aprins
- simbolul „motor“ este aprins
- simbolul 'supapa de sarcina' este aprins

3.5.2) Tipuri de functionare     ( vezi si poz 3.2.1 )


a) Functionare AUTOMATICA:


Dupa atingerea presiunii de decuplare, utilajul intra in modul “mers in gol”, pe perioada de mers in gol.
(vezi: 3.2.7 / Param. „1

Dupa trecerea perioadei de mers in gol, compresorul decupleaza.

Dupa decuplare, LED-ul verde clipeste => pregatit pentru a porni din nou.
In momentul in care presiunea scade sub presiunea de cuplare, utilajul reporneste.

b) Functionare MERS IN SARCINA/MERS IN GOL :

Compresorul schimba intre mers in sarcina / mers in gol, adica merge tot timpul.

c) Functionare AUTOM.OPT.:

In acest caz, cand utilajul schimba din mers in sarcina in mers in gol, dupa 10 si 40 de secunde se memoreaza presiunea din retea.

Daca scaderea de presiune este peste pragul [DRU.DIFF.ABO], utilajul continua sa functioneze in gol (Poz. 3.2.7 / Param. „1.“), daca nu, dupa 45 de secunde de mers in gol, el decupleaza.

Dupa trecerea perioadei de mers in gol, compresorul decupleaza.

Dupa decuplare, LED-ul verde clipeste => pregatit pentru o noua pornire.

Cand presiunea scade sub pragul de presiune minim, utilajul porneste din nou.

La fiecare pornire a motorului, un contor intern inregistreaza o crestere cu o unitate (contor jocuri de cuplare / decuplare). In momentul in care acest contor atinge numarul maxim de jocuri de cuplare / decuplare [MAX.SCHALTSP.], motorul nu mai decupleaza dupa trecerea perioadei de mers in gol, ci continua sa functioneze in gol, pana cand contorul trece din nou sub pragul de jocuri maxim [MAX.SCHALTSP.]
Dupa trecerea ciclica a unei perioade, (tSP = 3600s / MAX.SCHALTSP.) contorul scade cu cate o unitate.
Pentru (a) „AUTOMATIC“ si (c) „AUTOM.OPT.“ :

Pentru a indica faptul ca mersul in gol este activ, simbolul „s“ clipeste in spatele afisajului temperaturii. In acest caz, prin apasarea tastei 0 ser afiseaza in locul temperaturii timpul ramas de mers in gol.

3.5.3) Procedeu de cuplare:

In cazul in care la cuplarea compresorului, presiunea in retea este mai mare decat presiunea de cuplare setata, LED-ul verde clipeste (pregatit de functionare). Doar cand presiunea in retea scade sub presiunea de decuplare intra in sarcina compresorul, iar LED-ul verde ramane aprins permanent.

Cand temperatura de compresie la cuplare este sub +1°C liegt, LED-ul verde clipeste. Suplimentar, este afisat mesajul de avertizare 'E.36'. Daca temperatura creste la minim +1°C, compresorul este pornit.

3.5.4) Procedeu de decuplare:

Daca compresorul este decuplat cu tasta 0 (sau Telecomanda oprit), el intra prima data in mers in gol. Pe afisaj clipeste simbolul “s” in spatele afisajului de temperatura.
Timpul de referinta este aici cel de stand by. ( vezi Poz. 3.2.7 ).
Doar dpa expirarea acestei perioade este complet decuplat utilajul.

3.5.5) Supapa de condens:

Cand compresorul este in mers in sarcina, iesirea pentru supapa de condens este actionata ciclic.

3.5.8) Intervale de service:

( Valori presetate vezi: 3.1 / Valori necesare vezi: 3.2.6 )

a) Cerere de service

Intervalele de service corespunzatoare sunt contorizate. Daca unul din interval scade sub 100 de ore, apare mesajul corespunzator, iar LED-ul rosu clipeste ( => Service ! ).
Pentru a anula acest mesaj, trebuie activat setul de coduri 21, iar apoi sa se apese tasta 0.
Astfel, intervalul este din nou resetat la valoarea initiala.

b) 1.Service la ulei / filtru de ulei':

Dupa primul service, valoarea necesara pentru intervalul de service „ulei / filtru de ulei“ se modifica automat de la 500 h la 2000 h!

3.5.9) Derulare in cazul „repornirii automate“

Daca este programata „repornirea automata“ in caz de cadere de tensiune, dupa revenirea tensiunii, se va scurge timpul prevazut la parametrul „Perioada de stand by“ (vezi Poz. 3.2.7). In aceasta perioada,va clipi simbolul „Restart“.
In cazul in care utilajul era in functiune inainte de caderea de tensiune, el va reporni dupa trecerea acestei perioade, daca nu, el ramane in modul STOP.

Cand „repornirea“ este activa, nu va fi afisat mesajul de eroare „cadere de tensiune“.

3.6) Codurile din program :

=> Selectare

Functionare AUTOMATIC-, MERS IN SARCINA/MERS IN GOL, AUTOM.OPT. ( + parametric suplimentari pentru functionare AUTOM.OPT.)

=> Selectare

Repornire automata (da/nu) + perioada

=> Selectare

Deservire la fata locului sau cu telecomanda]

=> Deblocare

Deblocarea editarii valorilor necesare / limita, apelate cu tasta INFO

=> Selectare

Functionare GLW (0/1) [1 => Utilajul este GLW-Slave]

=> Apelare

Deblocarea anularii unei „cereri de service“ (anularea efectiva se realizeaza cu tasta 0!)

=> Apelare:

Afisarea memoriei de anomalii

=> Apelare

Editare interval de service „uscator“

=> Apelare

Editare interval de service „filtru aer“

=> Apelare

Editare interval de service „ulei/filtru de ulei“

=> Apelare

Editare interval de service „separator ulei“

=> Apelare

Editare interval de service „lubrifiere motor“

=> Apelare

Editare interval de service „compresor“

=> Apelare

Editarea perioadei de mers in gol, de stand by, a perioadei dupa pornirea in stea triunghi

=> Apelare

Alegere tip utilaj, interval de presiune, debit

=> Apelare

Selectare doar interval de presiune

=> Apelare

Selectare doar debit

=> Apelare

Editare timp impuls / pauza pentru supapa de condens

=> Apelare

Setare parametri de comanda ai uscatorului

=> Apelare

Resetarea datelor sistemului

=> Apelare

Setarea unitatii de masura a presiunii

=> Apelare

Setarea unitatii de masura a temperaturii

=> Apelare

Presetarea valorii de corectie pentru masurarea presiunii

=> Apelare

Stergere istoric anomalii

=> Apelare

Selectarea functiei intrarilor digitale liber programabile

=> Apelare

Selectarea functiei intrarii digitale liber programabile a tranzistorului

=> Deblocare

Initializare (apasati in final tasta 0!)
- Resetare la 0 a orelor de functionare / in sarcina;
- Intervale de service => valori necesare;
- Stergere istoric anomalii;
( ATENTIE: Doar pentru prima punere in functiune!)

=> Deblocare

Editare ore de functionare / in sarcina

Apelarea parametrilor corespunzatori    se face in final cu tasta INFO

=> Deblocare

Editare ore de functionare / in sarcina…

Aici se pot edita orele de functionare / in sarcina in trepte de 1000 de unitati

=> Apelare

Setare reactie la revenirea tensiunii in caz de “cadere de tensiune”

=> Apelare

Testarea intrarilor / iesirilor

=> Apelare

Afisare versiune software +

Afisare numar aleator pentru codul de fabric (a 2-a    pozitie din meniu)

3.7) Erori in memoria dispozitivului de comanda:
In cazul in care la punerea sub tensiune a dipozitivului de comanda este descoperita vreo eroare in memoria programului, apare urmatorul mesaj in stanga sus pe afisaj:

'FLA' => In acest caz, programul trebuie reinstalat in dispozitivul de comanda !



3.8) Reinstalarea programului in dispozitivul de comanda:

a) Decuplati tensiunea de la dispozitivul de comanda;

b) Apasati deodata tastele INFO si 0 si recuplati tensiunea la dispozitivul de comanda.

c) Acum pe afisaj apare „FLA“ !

d) Acum se poate instalsa programul corespunzator (fisier HEX) in dispozitivul de comanda !

e) Dupa ce programul a fost instalat cu succes, trebuie din nou sa se decupleze tensiunea si sa se cupleze la loc.



loading...







Politica de confidentialitate

DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 1891
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2020 . All rights reserved

Distribuie URL

Adauga cod HTML in site
