Bobine. Punti pentru masurarea inductantei

1 Puntea Maxwell




Este cea mai utilizata punte pentru masurarea bobinelor. In constructia sa, in doua brate opuse, se folosec resistoare, iar in bratul opus bobinei ce se masoara se afla un condensator in paralel cu un rezistor.

Modul de lucru. Se aduce puntea in echilibru prin reglarea pe rand a elementelor variabile. La echilibru se poate scrie:

R1R2 = ( Rx + jwLx ) ( ) (1.1)

Din relatia (1.1) se poate deduce:

Rx = si Lx = R1R3C2 (1.2)


Fig. Puntea Maxwell

Puntea Maxwell este destinata masurarii bobinelor cu factor de calitate (Q = ) mic. La bobinele cu Q mare, Rx este foarte mic si dupa cum rezulta din relatia (1.2) ar fi necesar ca R2 sa fie de valoare foarte mare. Acest lucru este mai dificil de realizat in practica.

2 Puntea Hay

Se foloseste pentru masurarea bobinelor cu factor de calitate mare. Spre deosebire de puntea Maxwell, in constructia puntii Hay elementele de reglaj din bratul opus bobinei sunt montate in serie.





Fig. 1.2. Puntea Hay

Modul de lucru. Regland elementele variabile pe rand, se aduce puntea la echilibru, cand este satisfacuta relatia:

R1R2 = ( Rx + jwLx )( R2 - ). (1.3)

Separand partile reale de cele imaginare, se obtine:

R1R3 = R2Rx + si     = R2wLx (1.4)

Daca in ultima relatie se impart ambii termini cu Rx si R2, se observa ca = = Q. Rezolvand sistemul format din relatiile (1.3) si (1.4) si tinand seama ca Q >>1, rezulta:

Rx = R1R2R3w2C22 si Lx = R1R3C2 (1.5)

Dupa cum se observa din expresia lui Rx , echilibrul acestei punti depinde de frecventa: ca urmare, tensiunea cu care se alimenteaza puntea trebuie sa fie sinusoidala, de frecventa constanta si cunoscuta.

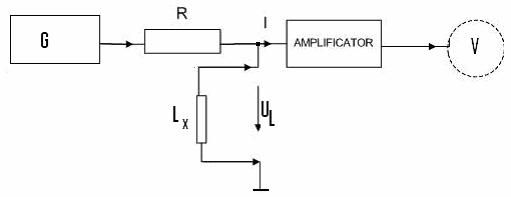

3 Inductantmetre. Functioneaza pe principiul masurarii tensiunii la bornele inductorului de masurat. Curentul prin bobina este dat de generatorul G printr-o rezistenta R de valoare mare, R>> wL, care sa permita obtinerea unui curent constant.

Fig.1.3. Inductantmetru
