Circuit pentru comanda in faza a tiristoarelor – βAA145




Circuitul βAA145 este folosit in aplicatii care necesita comanda tiristoarelor si triacelor,

putand fi sincronizate direct cu reteaua de c.a. La iesirea circuitului se obtin doua impulsuri de aprindere sincrone cu cele doua semialternante. Durata acestor impulsuri poate fi reglata (tp),astfel incat permite comanda unui tiristor indiferent de caracterul sarcinii anodice a

acestuia (pe poarta tiristorului trebuie sa existe semnal de comanda o durata de timp superioara duratei de stabilire a curentului de mentinere din circuitul anodic). In cazul sarcinii inductive, trebuie asigurata o valoare a lui tp mai mare decat in cazul sarcinii rezistiva.( tp = timp de comanda pe poarta)

Descriere schema bloc a circuitului βAA145

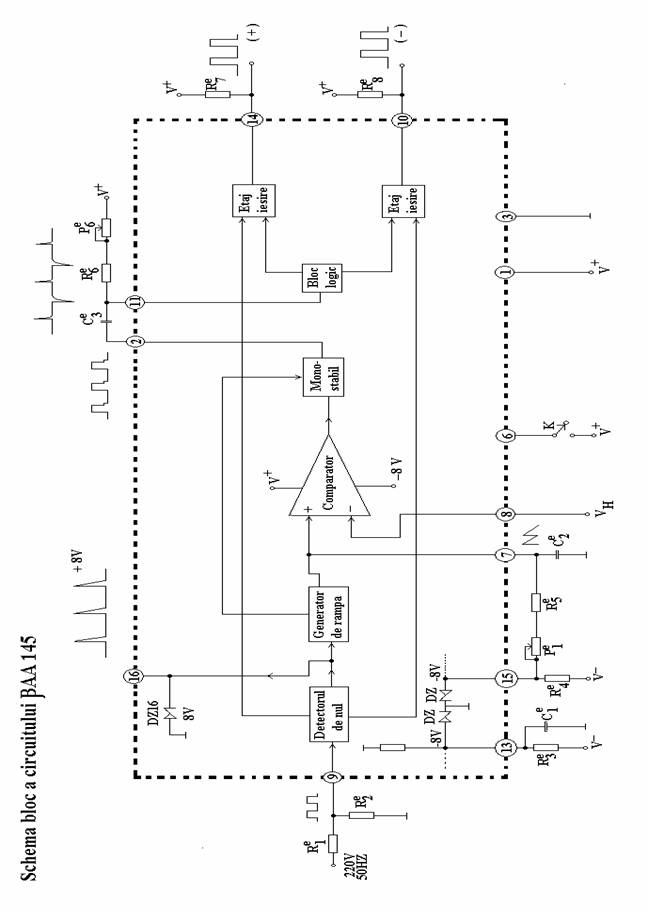

Schema bloc a circuitului BAA145 impreuna cu componentele externe si formele de unda sunt prezentate in urmatoarea figura

Circuitul se compune din:

DETECTORUL DE NUL

Sesizeaza trecerile prin zero ale tensiunii de sincronizare limitand totodata semnalul de sincronizare pe terminalul 9 la ±VBE. La fiecare trecere prin zero, detectorul genereaza la terminalul 16 impulsuri cu amplitudinea de +8V. Divizorul R1, R2 fixeaza valoarea potrivita pentru viteza de variatie prin zero a semnalului de sincronizare. De asemenea, R1 limiteaza curentul absorbit de circuit prin terminalul 9 de la circuitul extern ce asigura semnalul de

sincronizare.

GENERATORUL DE RAMPA

Incarca rapid capacitatea C2 la +8V la fiecare impuls generat de detectorul de nul pe terminalul 16 si o lasa sa se descarce lent prin R5 si P1 catre tensiunea de -8V in perioada dintre doua impulsuri de trecere prin zero (durata acestei descarcari este de 10 ms pentru un impuls de sincronizare de 50Hz). Se obtine pe terminalul 7 o rampa de tensiune. In timpul impulsului de trecere prin zero are loc, simultan cu incarcarea capacitatii C3 conectata la terminalul 2 pana la valoarea tensiunii de alimentare, stare echivalenta cu activarea monostabilului (in asteptarea momentului de declansare a impulsului de aprindere). Rampa de tensiune de pe terminalul 7 se aplica intern pe intrarea neinversoare a comparatorului.

COMPARATORUL

Alimentat intre V+ si -8V are pe intrarea neinversoare semnalul triunghiular al generatorului de rampa iar pe intrarea inversoare tensiunea de comanda si reglaj a unghiului de conductie. Rampa de tensiune este descrescatoare si deci atat timp cat V7>V8, comparatorul nu este basculat si monostabilul ramane in starea de „asteptare”. Aceasta stare a inceput in momentul ultimei treceri prin zero a tensiunii de sincronizare. Aceasta perioada de timp in care desi exista semialternanta pozitiva sau negativa, tiristorul nu conduce, corespunde unghiului α „de aprindere” – complementar unghiului φ „de conductie”. In momentul in care tensiunea V7 devine egala cu tensiunea V8, comparatorul isi schimba starea, monostabilul comuta descarcand capacitatea C3 (incarcata la aproximativ +V in timpul trecerii prin zero).

MONOSTABILUL

Are rolul de a fixa durata impulsului de aprindere (tp) prin constanta de timp a grupului C3, P2, R6. Monostabilul este declansat de bascularea comparatorului. Saltul negativ care apare pe terminalul 2 trece spre terminalul 11 comandand blocul logic de iesire. Acesta este momentul aparitiei la iesire a impulsului de aprindere (la terminalul 14 sau 10).

BLOCUL LOGIC SI ETAJELE DE IESIRE

Au rolul de a distribui impulsul negativ furnizat de monostabil catre iesirea 14 (corespunzatoare semialternantei pozitive a semnalului de sincronizare) sau catre iesirea 10 (corespunzatoare semialternantei negative). Daca exista semnal (impuls) pe una din iesiri, pe cealalta iesire tensiunea este nula. Iesirea fiind de tip colector in gol, aparitia impulsului de aprindere este posibila numai prin legarea unei rezistente R7 si R8 la o tensiune pozitiva mai mare de +8V (de obicei aceasta este tensiunea de alimentare).

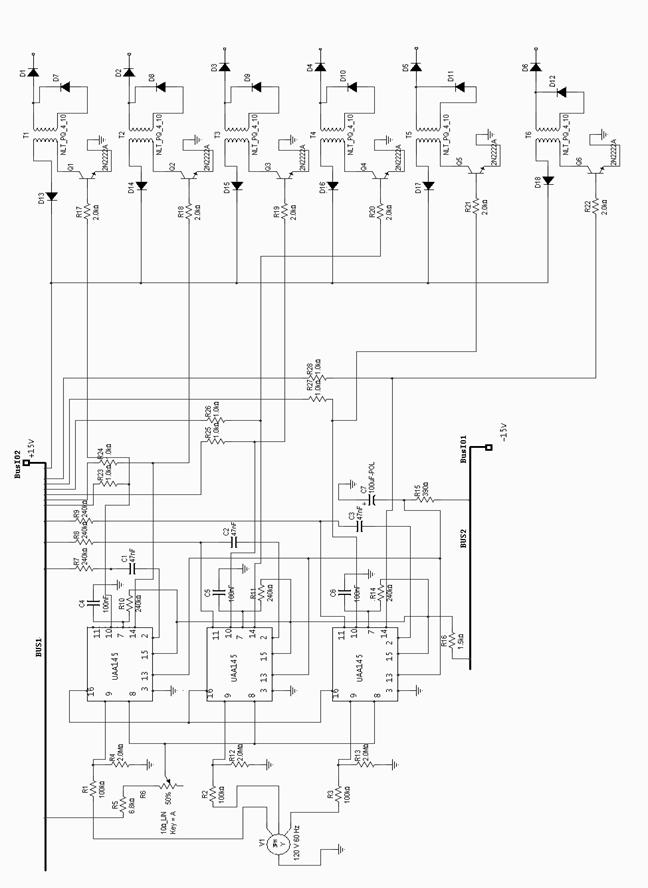

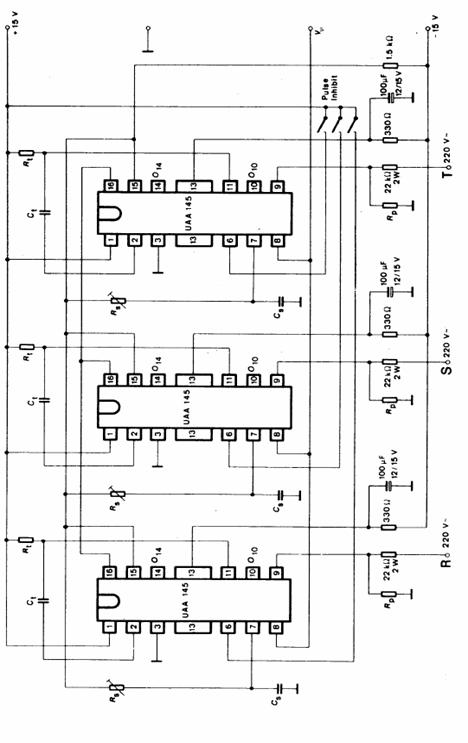

Performantele circuitului:

V1max= 18V (Tensiunile se considera fata de masa, terminalul 3).

V8max=V1

V8min= -5V

|I9|max= 20mA

I10max=100mA

I11max=10mA, V11max=3V

|I13|max=25mA

I14max=100mA

|I15|max= 5mA

Putere disipata 550mW

Temperatura de functionare -25˚C..125˚C.

Configuratia terminalelor:

Alimentarea (V+)

Iesire monostabil

Masa

6. Blocare impulsuri

7. Rampa de tensiune

8. Comanda faza

9. Intrare sincronizare

10. Iesire

11. Comanda durata

1 Alimentare (V-)

14. Iesire    Capsula βAA145

15. Referinta tensiune

16. Sincronizare paralela
