REZISTOARE ELECTRICE

Competente




identificarea tipurilor de rezistente;

elaborarea schemei electrice in vederea studierii unui circuit electric in functie de modul de legarea rezistentelor componente;

utilizarea cataloagelor in vederea identificarii parametrilor tehnici ai rezistoarelor;

realizarea montajelor de masurare dupa schema elaborata;

alegerea optima a domeniilor de masurare ale aparatelor electrice de masurat;

definirea „legii lui Ohm”;

verificare experimentala (prin masurari in curent continuu si curent alternativ) a legii lui Ohm;

respectarea normelor de tehnica securitatii muncii in timpul efectuarii lucrarii.

Fisa de documentare

Rezistenta electrica este o marime fizica. Se defineste, ca fiind cauza care se opune trecerii curentului electric printr-un conductor electric (componenta, circuit electric etc. – atunci cand se aplica o tensiune electrica intre doua puncte ale conductorului – terminalele circuitului electric, bornele componentei etc.)

Conform legii lui Ohm, rezistenta electrica R este egala cu: . (3.1)

In schemele electrice si electronice, rezistenta electrica este reprezentata ca in fig. 3.1.

Fig. 3.1. Rezistoare electrice, simbolizarea rezistentei electrice:

a – semn general; b- rezistenta variabila; c – potentiometru.

Materializarea rezistentei electrice se numeste rezistor electric

Rezistenta electrica a unui rezistor este influentata de factori externi (temperatura, frecventa, curent electric etc.)

Rezistenta electrica a unui conductor cu o geometrie simpla se poate calcula cu ajutorul relatiei: ,    (3.2)

in care: R este rezistenta electrica a conductorului exprimata in Ω;

ρ – rezistivitatea []

l – lungimea conductorului [m];

S – sectiunea conductorului [mm2]

Rezistenta electrica are unitatea de masura OHM simbol

Ohmul este unitate derivata in Sistemul International

Observatie: 1

Clasificarea rezistoarelor

Rezistoarele sunt de dimensiuni si forme variate fiind de tipuri diferite: rezistoare, potentiometre, termistoare, varistoare.

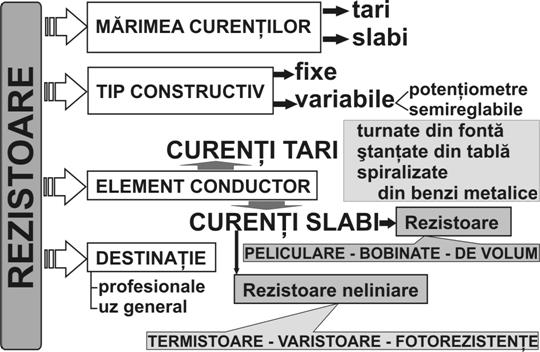

Rezistoarele se pot clasifica dupa mai multe criterii:

Parametrii nominali

Rezistoarele fixe sunt caracterizate printr-o serie de parametri electrici si neelectrici (mecanici, climatici), principalii parametri electrici fiind:

* Rezistenta nominala, Rn, este valoarea, in ohmi, pentru care a fost construit rezistorul, masurata la temperatura de 200C. Aceasta valoare se inscrie pe corpul rezistorului.

* Toleranta admisa, t, exprimata in procente. Fata de rezistenta nominala este abaterea in plus sau in minus rezultata din procesul de fabricatie.

(3.3)

* Puterea nominala, Pn, exprimata in wati, este puterea ce poate fi disipata de rezistenta fara a se incalzi peste limitele admise. Deoarece R = R0 (1 + a q) puterea creste cu temperatura

T = R I2 [W]     (3.4)

ceea ce duce la degradarea materialului din care este confectionat rezistorul.

* Tensiunea nominala, Un, exprimata in volti, este tensiunea maxima la care poate fi utilizat rezistorul fara a se produce deteriorarea izolatiei electrice.

Uzual, pentru a-i asigura rezistorului o functionare cat mai indelungata, puterea disipata de rezistor in circuit este bine se fie mai mica decat 0,5 Pn. Puterile uzuale standardizate ale rezistoarelor sunt:

Pn

[W]

* Coeficientul de variatie a rezistentei cu temperatura a constituie alta marime nominala si este determinat de materialul folosit pentru confectionarea rezistorului.

(3.4)

unde:

R1, R2 - reprezinta rezistenta rezistorului la temperatura T1 (temperatura nominala) si respectiv la temperatura T2.

* Coeficientul de variatie a rezistentei la actiunea unor factori externi cum ar fi depozitare, umiditate, imbatranire etc. dat de relatia:

    (3.5)

unde:

R1, R2 - sunt valorile rezistentei inainte si dupa actiunea factorului considerat.

* Precizia rezistoarelor.    In functie de performante (toleranta, tensiune de zgomot, valori maxime admise ale coeficientilor de variatie) rezistoarele se impart in clase de precizie.

Denumirea clasei de precizie: 0,5; 2,5; 7; 15 este data, de obicei, de coeficientul de variatie la imbatranire dupa 5000 ore de functionare la sarcina nominala.

In functie de precizia lor rezistoarele se impart in 3 categorii: rezistoare etalon, de precizie si de uz curent, caracteristicile lor sunt prezentate in tabelul urmator:

Caracteristicile diferitelor categorii de rezistoare

Categoria

de rezistoare

Toleranta

Tensiune



de zgomot

Valori ale coeficientilor de variatie

rezistoare etalon

1/2.5

mV

foarte mici

rezistoare de precizie

2.5/5

<1 mV

medii

rezistoare de uz curent

5/10/20

<15 mV

mari

Simbolizarea rezistoarelor

Rezistoarele sunt reprezentate conventional printr-o serie de simboluri, conform SR EN 60617 – 7 / CEI 60617 – 7 / 1999.

In figura 3.3 sunt ilustrate aceste simboluri cu semnificatia lor.

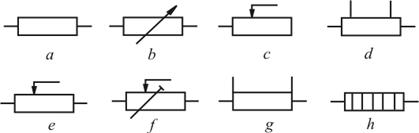

Fig. 3.3

Simbolizarea rezistoarelor:

a) simbol general; b) rezistor reglabil;

c) rezistor cu contact glisant (cursor), reostat;

d) rezistor cu 2 prize fixe;

e) potentiometru cu contact glisant;

f) potentiometru cu preselectare/reglaj predeterminat; g) sunt; h) element de incalzire.

Marcarea rezistoarelor

Rezistoarele, ca si condensatoarele electrice, pot fi marcate in codul culorilor sau in codul alfanumeric.

Marcarea rezistoarelor in codul culorilor

Culoare

Prima cifra

A doua cifra

Coeficient de multiplicare

Toleranta

Argintiu

Auriu

Negru

Maro

Rosu

Portocaliu

Galben

Verde

Albastru

Violet

Gri



Alb

Nici o culoare

Tabelul de mai jos indica codificarea literala a coeficientilor de multiplicare la valorile rezistentei exprimate in ohmi, si codificarea literala a tolerantei.

Factor de multiplicare

Litera

R

K

M

G

T

Toleranta poate fi marcata fie in codul alfanumeric fie in codul culorilor pe corpul oricarui tip de rezistor. Pentru codul literal se va marca in clar toleranta cu sau fara simbolul %, conform tabelului de mai jos:

Cateva exemple de marcare a rezistentei prin codificare in litere si cifre si in codul culorilor sunt ilustrate in figura 3.4.

Valoarea rezistentei

Codificarea cu litere si cifre

Codificarea in codul culorilor

W

1 – violet; 2 – verde;

3 – argintiu; 4 – AURIU

W

1 – maro; 2 – gri;

3 – maro; 4 – ARGINTIU

4,7 kW

4,7 k

1 – galben; 2 – violet;

3 – rosu; 4 – AURIU

560 kW

560 k

1 – verde; 2 – albastru;

3 – galben; 4 – ARGINTIU

62 MW

62 M

1 – albastru; 2 – rosu;

3 – albastru; 4 – AURIU

3,3 GW

3,3 G

1 – portocaliu;

2 – portocaliu;

3 – gri;

Pentru unele tipuri de rezistoare se inscriu in mod obligatoriu urmatoarele marimi:

- puterea disipata nominala, Pn, in clar, in cazul rezistoarelor de putere. Pentru rezistoarele peliculare puterea nu se marcheaza, ci se recunoaste dupa dimensiunile rezistorului.

In schemele electrice, marcarea conventionala a puterii nominale a rezistoarelor se face ca in figura 3.3.

- coeficientul de temperatura al rezistentei as (numai la rezistoarele cu pelicula metalica sau din oxizi metalici), in cod literal sau de culori.

- tensiunea nominala limita, Unlim, la rezistoarele pentru inalta tensiune, in clar sau in cod literal.
