Circuitele de alimentare de putere redusa

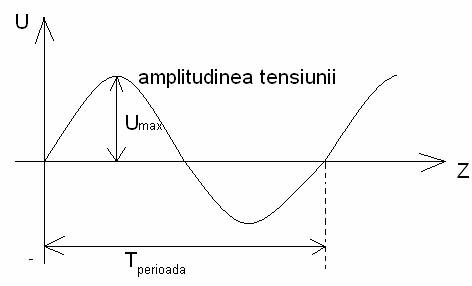

Principalele caracteristici ale curentului alternativ:




u = U(max)sincot

U(ef)=U(m) - valoarea efectiva a tensiunii

2

U(ef)=220v

u = 220

u - val. momentana (instantanee)

U(ef) - val. echivalenta in caldura intr-un interval de timp dat

Schema bloc pentru transformarea de caldura in tensiune continua

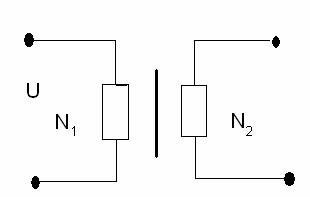

Trafo - transforma o tensiune cu o amplitudine in alta tensiune cu alta amplitudine

N = U

N U valoarea efectiva

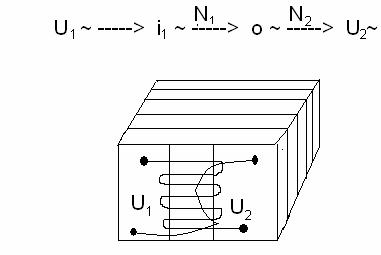

Principiu de functionare al trafo are la baza inductia electromagnetica:

tensiunea primara U(1) este variabila si produce in spirele bobinei primare N(1) un curent variabil. Curentul variabil din primar prodce un camp magnetic variabil in jurul bobinelor. Campul magnetic variabil intersecteaza spirele infasurarii secundare dar si produce in acestea un curent electric variabil si apartine tensiunii secundare U(2).

Cmpul magnetic este cu atat mai mare cu cat miezul pe care se afla bobinele are calitati magnetice mai bune (miez feromagnetic).



Miezul magnetic este constituit din tole E+I

Miezul feromagnetic se realizeaza din tole subtiri pentru ca si in miez se induce un curent iar acest curent nu este util, este un curent de pierdere. Daca realizarea elementelor a tabelelor este mare atunci curentul de pierdere este mic. Executand miezul din tole subtiri realizarea fiecarei tole este mare si curentul prin fiecare dintre acestea este mica. In acest mod curentul de pierdere sunt redusi la minim. Trafo poate fi ridicator sau coborator de tensiune N(2)>N(1) - ridicator; N(2)<N(1) - coborator.

De obicei pentru alimentarea aparatelor electronice se foloseste trafo coborator

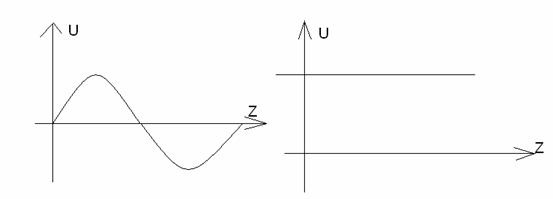

Blocul redresor - are rolul de a transforma tensiunea alternativa in tensiune care nu alterniaza.

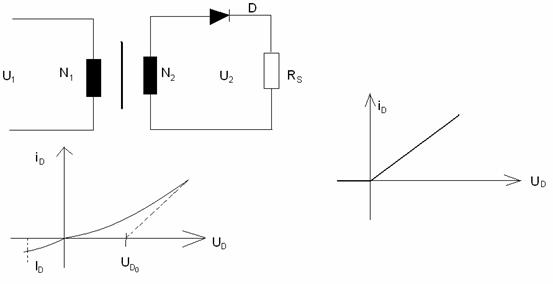

Redresorul monofazat monoalternanta:

J = mv u = R * I

I = mu u = 1 * I => 1 = R

m m

m - panta dreptei

Considerand caracteristica liniara in cadrul 1 dioda se comporta ca o rezistenta

La realizare dioda se comporta ca o rezistenta

La polarizare inversa dioda nu conduce deloc curentul

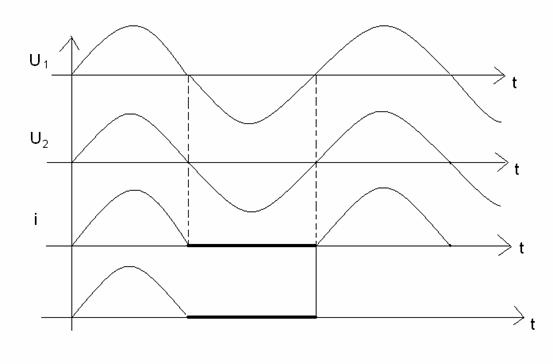

Pe alternanta pozitiva a tensiunii U(2) dioda este in conductie si curgerea prin dioda urmareste variatia tensiunii.

Pe alternanta negativ dioda este polarizata invers si este blocata (nu conduce curent electric)

Curentul prin dioda este pulsatoriu si nu mai este alternativ. Se obtine la bornele lui R(s) o tensiune pulsatorie. O asemenea tensiune este pulsatorie dar nu alternativa.

i(d)= u(2)

R(d)+R(s)+R(tr)

La conductie valoarea curentului prin dioda este data de U(2).
