INSTALATIE DE INTERFON

DE ACCES CU CARTELA

tip

ELECTRA-PASS

Descriere Firma

Firma “Instal” are ca principal obiect de activitate instalare si service interfoane, videointerfoane, dispozitive de control acces si automate pentru iluminat.

Firma a fost infiintata in anul 1991 dar activeaza in domeniu din 1998, pana in prezent reusind sa dezvolte si alte obiecte de activitate, si anume echipari si dotari cu echipamente pentru masini utilitare.

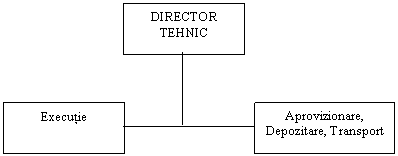

Firma este organizata conform schemei de mai jos:

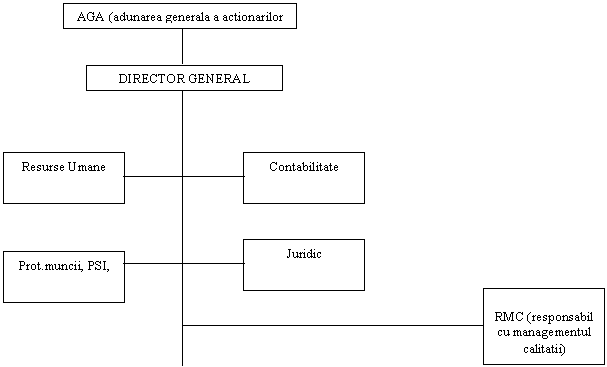

SCHEMA GENERALA DE ORGANIZARE A FIRMEI INSTAL




GENERALITATI

TERMINOLOGIE

Codul cartelei de acces (pentru cartela optica): Este numarul de pe cartela care reprezinta codul de identificare a cartelei. El este un numar zecimal din 4 sau 5 cifre care exprima de fapt, codul de bare inscris pe cartela, diferit de la o scara la alta.

Codul cartelei de acces (pentru cartela de proximitate): Este un numar inscris in memoria interna a cartelei de proximitate ce reprezinta codul de identificare a cartelei. Cartele de proximitate pentru o scara pot avea acelasi cod sau coduri diferite.

Numarul primului post de interior: Este numarul care se va forma pe tastatura pentru a apela primul post.

Unitatea centrala (UC): este blocul functional alcatuit din microcontroler si de cateva componente legate cu acesta, de pe placa panoului de apel, bloc ce realizeaza comenzile logice din cadrul instalatiei functie de starea unor semnale de control. Impreuna cu amplificatorul audio si tastatura alcatuieste partea electronica a panoului de apel.

DESTINATIE SI FUNCTIUNI

Instalatia de interfon de acces cu cartela ELECTRA-PASS este destinata a fi montata la intrarea in diverse imobile (blocuri de locuinte, sedii de firme, etc.) pentru controlul accesului persoanelor straine. Locatarii folosesc cartela pentru acces iar celelalte persoane cer si primesc, eventual, permisiunea de acces prin intermediul interfonului.

DESCRIERE CONSTRUCTIVA

Instalatia de interfon de acces cu cartela ELECTRA-PASS se compune dintr-un panou de apel PAM255 sau PAM255-1, o sursa de alimentare SA03 (care permite conectarea unui acumulator de 12V/7Ah), unul sau mai multi distribuitori de apel DEM08 sau DEM08-1, unul sau mai multe posturi de interior IA01 sau IA02, cartele de acces cu acelasi cod KIMxxxxx si o yala electromagnetica YE07.

Panoul de apel este prevazut cu o tastatura care permite introducerea numarului postului ce se doreste a fi apelat, comanda anularii apelului precum si comanda aprinderii becului care lumineaza lista locatarilor. Deasupra tastaturii este un afisor unde este vizibil numarul format iar in partea stanga este lista ce contine numele asociate posturilor de interior si numarul ce trebuie format pentru apelul acestora. In partea de jos a panoului se afla:

fanta in care se introduce cartela optica de acces pentru a comanda deschiderea yalei (la panourile PAM255 si PAM255-1)

zona marcata de care se apropie cartela de proximitate de acces pentru a comanda deschiderea yalei (la panoul PAM255-P)

Sursa de alimentare este de tipul SA03 cu posibilitate de conectare a unui acumulator de 12V/7Ah. Sursa este prevazuta cu un led verde care semnalizeaza existenta tensiunilor in instalatie. Led-ul isi schimba culoarea din verde in rosu in momentul in care dispare tensiunea de la reteaua de 230V si instalatia ramane alimentata de la acumulator.

Postul de interior permite utilizatorului din apartament sa comunice semiduplex cu apelantul si eventual, sa ii permita acestuia accesul in imobil. De asemenea, la postul IA02 (in cazul in care acesta este legat intr-o instalatie cu DEM08-1 si PAM255-1), se poate comanda un eventual automat pentru iluminat, chiar daca postul de apartament nu este selectat.

Distribuitorul de apel se conecteaza la panoul de apel si are rolul de a comanda postul care a fost apelat.

Yala electromagnetica asigura inchiderea usii imobilului pentru a bloca accesul, dar si deblocarea acesteia la comanda electrica primita de la panoul de apel. Pe yala se afla un buton mecanic care permite deschiderea yalei in conditii de urgenta si un buton electric care permite deblocarea cu temporizare a acesteia.

Cartela optica (pentru panourile PAM255 si PAM255-1) este prevazuta cu un cod de bare (cod unic asociat fiecarei instalatii) prin citirea caruia se permite accesul persoanei in imobil.

Cartela de proximitate (pentru panoul PAM255-P) este prevazuta cu un cod de 26 biti prin citirea caruia se permite accesul persoanei in imobil.

CARACTERISTICI TEHNICE

Tensiune de alimentare sursa de alimentare: 230V ; 50Hz

Tensiuni de alimentare interne in instalatie: 1213,8Vcc, 1220Vcc

Curent consumat din reteaua de 230V, 50 Hz: max. 150mA

Consum mediu de energie electrica: 5,5kWh/30 zile

Afisarea numarului apartamentului apelat: afisor cu 3 digiti (led-uri rosii cu

inaltimea caracterelor de 12mm)

Semnalizarea starii „in asteptare”: 3 puncte luminoase * ;

Intrarea in modul de programare: - Prin jumper la PAM255

- Prin cod numeric la PAM255-1 si PAM255-P

Numarum maxim de coduri ce pot fi memorate: - 1 cod la PAM255 si PAM255-1

- 400 coduri la PAM255-P

Parametri programabili de la tastatura de apel: - Tipul cartelei (12 sau 14 biti);

- Codul cartelei de acces la PAM255 si PAM255-1

Codurile cartelelor de acces la PAM255-P

- Durata temporizarii yalei ;

- Numarul primului post interior;

Tipul soneriei de apel *;

Intervalul de timp intre prima si a doua actionare a yalei *.

Legatura audio panou apel - post interior: semiduplex

Comanda actionarii yalei: - din postul interior de la butonul

“Acces”

- de la panou, prin trecerea cartelei de acces

- de la butonul cu actionare mecanica sau butonul cu comanda electrica de pe yala

Comanda actionarii automatului pentru iluminat: - din postul interior de la butonul “Acces”, chiar daca postul nu este selectat *

- de la panou, prin trecerea cartelei de acces

Numarul maxim de posturi de interior selectabile: 255

Capacitate maxima distribuitor apel: 8 posturi de interior

Carcasa Panou Apel metalica, vopsita electrostatic.

Butoane de apel din material plastic ignifugat.

Dimensiuni: - Panou de apel

PAM255, PAM255-1 sau PAM255-P 244* 154* 49 mm

- Sursa alimentare SA03 256* 190* 84 mm

- Distribuitor de apel DEM08 sau DEM08-1 164* 94* 43 mm

- Post de interior IA01 160* 90* 35 mm

- Post de interior IA02 181* 95* 31 mm

- Yala electromagnetica YE07 98*118*42 mm

Conexiuni: - intre panoul de apel si distribuitorii de apel cablu cu 6 fire cu sectiunea de 0,5mm2 (ex. Tcyy 6*0,5)

- intre distribuitor si postul de apartament    - cablu cu 5 fire cu sectiunea de 0,5mm2 (ex. Tcyy 6*0,5) – pentru instalatii cu IA02 si DEM08-1

- cablu cu 4 fire cu sectiunea de 0,5mm2 (ex. Tcyy 4*0,5) – pentru instalatii cu IA01 si/sau DEM08

- intre panoul de apel si yala electromagnetica    cablu flexibil cu 3 fire, sectiune 0,75mm2 (ex. MYYM 3*0,75)

- intre panoul de apel si automatul de iluminat cablu cu 2 fire

Temperaturi de transport si depozitare: - 33 +55 grade Celsius

Intervalul temperaturilor de functionare: - 25 +55 grade Celsius

Umiditate relativa maxima: 90% la 20 grade Celsius

Durata medie de utilizare: 8 ani

Interconectare cu alte dispozitive: Posibilitate de comanda a automatului

de iluminat API03 si de conectare a unor dispozitive de acces la aceeasi yala

Curent maxim de comanda la iesirea 'AS': 50 mA/12V, neprotejat la scurtcircuit

Tensiune de alimentare si curent consumat pentru yala: 1215Vcc ; maxim1,5A

- caracteristica specifica panourilor de apel PAM255-1 si PAM255-P

- caracteristica specifica instalatiilor de interfon ce contin panou de apel PAM255-1 sau PAM255-P, distribuitor de apel DEM08-1 si post de interior IA02

INSTALARE

Amplasare si instructiuni de instalare

A) Scule si aparate de masura necesare

masina de gaurit cu percutie electropneumatica, cu adaptor pentru burghie normale (cilindrice)

burghie pentru beton cu prindere SDS de 6mm, 10mm, 12mm cu lungime normala si cu lungime de 400mm

burghie normale cu diametre de 4,8mm, 8mm/lungime 300mm

punctator

cheie tubulara nr.10 (pentru suruburi sau piulite M6 cu cap hexagonal)

tarozi 6mm (set sau tarozi universali)

cleste pentru taiat cabluri

cleste pentru dezizolat cabluri

surubelnite cu cap “lat” si in “cruce” sau surubelnita electrica cu set de “biti” (cu varfuri de diferite profiluri);

priza cu cablu lung 50m

ciocan 250g

multimetru (de preferinta numeric)

detector de cabluri electrice sub tensiune

Pentru cazurile in care este necesara ajustarea sau repararea usii mai sunt necesare:

ciocan 1kg



polizor de mana cu piatra subtire

aparat de sudura si electrozi “supertit”

levier

B) Ordinea operatiilor

Pregatirea sculelor si stabilirea amplasarii componentelor instalatiei

Se transporta sculele si aparatele necesare la ultimul etaj de unde se va incepe instalarea.

Se conecteaza priza cu cablu lung la o priza din reteaua de 230V/ 50Hz.

Atentie! Conectarea NU se va face din tablourile electrice ale distribuitorului de energie electrica unde accesul este permis doar electricienilor autorizati iar consumul de curent nu este contorizat!

Se stabileste amplasarea distribuitorilor de apel, a cablului de legatura dintre distribuitori, a panoului de apel, a sursei de alimentare, a cablurilor de legatura pentru panoul de apel, sursa de alimentare si yala.

Functie de tipul de cablu folosit si conexiunile specificate in schema de conexiuni externe (a se vedea Anexa A) se stabileste asocierea culorilor cablurilor cu semnalele din instalatie.

Instalarea posturilor de interior

se stabileste de comun acord cu utilizatorul amplasarea postului de interior

se marcheaza gaurile de prindere si se executa aceste gauri, precum si cele necesare pozitionarii cablului pe perete pana la locul unde cablul va iesi din camera respectiva

Atentie! La realizarea gaurilor pentru pozarea postului de interior sau a cablului se vor evita traseele strabatute de cablurile de alimentare cu energie electrica ale instalatiei interioare ale imobilului.

se realizeaza gaura de traversare pentru cablu prin perete sau prin tocul usii

se fixeaza capacul spate al postului de interior folosind diblurile si holzsuruburile care il insotesc pe acesta

se introduce cablul de conectare al postului de interior prin gaura de traversare si se pozeaza pe perete folosind cleme rapide incepand de la post spre exterior

se dezizoleaza cablul si se fac legaturile la post conform conventiei de culori care s-a stabilit anterior, montandu-se apoi capacul frontal (borna +D1 este specifica posturilor IA02)

se realizeaza gaurile necesare pozarii cablului (si eventual a dozei de ramificatie) pe perete si se pozeaza folosind cleme rapide (pentru doze diblu-holzsurub); daca este cazul se fac legaturile in doza; cablul se pozeaza pana in zona unde se va monta distribuitorul de apel

Se realizeaza cablarea pentru toate posturile de interior de la nivelul respectiv.

Instalarea distribuitoarelor de apel – se va face incepand de la ultimul nivel catre panoul de apel

se realizeaza gaurile pentru fixat capacul spate al distribuitorului, precum si gaurile pentru fixarea tubului de protectie pentru cablul de legatura dintre distribuitori

se realizeaza gaura de trecere a cablului prin pardoseala catre etajul inferior

cablul de legatura dintre distribuitori se trece prin gaura din pardoseala dinspre etajul inferior catre cel superior si se introduce prin tubul de protectie

se pozeaza tubul de protectie pe perete

se pozeaza pe perete capacul spate al distribuitorului

se fac legaturile la placa distribuitorului (borna +D1 este specifica distribuitoarelor DEM08-1)

In acest moment etajul este cablat complet si se coboara apoi la etajul inferior. De la distribuitorul conectat direct la panoul de apel se pozeaza cablul catre zona unde se va instala panoul de apel. Daca este cazul, in paralel cu cablul de la distribuitor se pozeaza si cablul de alimentare de la reteaua de tensiune alternativa.

Instalarea panoului de apel si a sursei de alimentare

se realizeaza gaurile pentru prinderea sursei de alimentare

se fixeaza sursa de alimentare cu ajutorul diblurilor si holzsuruburilor

functie de amplasarea panoului de apel se vor realiza gaurile pentru prinderea panoului pe perete (eventual se realizeaza decuparea in zona in care urmeaza a se ingropa panoul), precum si gaurile de trecere prin perete a cablurilor de la panou catre distribuitori, sursa si yala (si/sau se realizeaza santurile pentru aceste cabluri)

se fixeaza capacul spate al panoului cu ajutorul diblurilor si holzsuruburilor

se realizeaza gaurile pentru pozarea cablului de alimentare al sursei de alimentare la faza si nulul retelei de 230V/ 50Hz (de la tabloul electric al cladirii) si se pozeaza acest cablu pe perete (se foloseste eventual jgheab pentru cabluri);

se introduc prin gaura special executata cablurile de legatura de la panoul de apel catre distribuitorii de apel, sursa de alimentare si yala electromagnetica si se pozeaza pe perete cele trei cabluri (eventual folosind jgheab pentru cabluri); cablul de conexiune catre yala electromagnetica se va proteja pe zona expusa cu tub flexibil.

se conecteaza cablul de alimentare (cu sectiune minim 3 0,75mm2) la bornele de alimentare ale sursei de alimentare si la surubul de legare la pamant al carcasei sursei (firul galben-verde), respectiv in tabloul electric la cele doua socluri de siguranta (fara ca patroanele fuzibile sa fie instalate) corespunzatoare instalatiei de interfon iar firul galben-verde la conexiunea sau bara de impamantare;

se conecteaza cablul de impamantare verde-galben dintre capacul spate al sursei si capacul frontal; se monteaza conectorul de alimentare al LED-ului de semnalizare al sursei in conectorul corespunzator de pe placa electronica si se monteaza capacul;

se realizeaza legaturile la cablurile de legatura dintre placa de selectie a panoului de apel si sursa de alimentare, yala electromagnetica si primul distribuitor din instalatie;

se monteaza capacul frontal al panoului de apel folosind suruburile speciale si apoi lista cu alocarea posturilor;

se realizeaza reparatiile ce se impun pentru acoperirea gaurilor si santurilor realizate la pozarea carcaselor si a cablurilor.

Instalarea yalei electromagnetice

se stabileste amplasarea yalei electromagnetice

se traseaza gaurile de prindere ale yalei si inchizatorului acesteia, precum si a butucului de yala (daca se instaleaza)

se instaleaza yala electromagnetica si eventual butucul de yala cu ajutorul suruburilor prevazute pentru aceasta operatie

se instaleaza inchizatorul yalei.

Amplasare si instalare panou de apel si sursa de alimentare

Panoul de apel se monteaza in exteriorul cladirii, pe peretele cel mai apropiat de usa de la intrare, la o inaltime de cca. 1,4m fata de podea si cat mai ferit de ploaie si razele solare. Se recomanda montarea aparenta a panoului si fixarea cu dibluri si suruburi autofiletante; daca se doreste incastrarea in zid, aceasta se va face la o adancime de cca. 1 cm, o adancime mai mare incomodand folosirea cartelei.

Pe durata instalarii, panoul de apel va fi pastrat in punga de plastic in care este livrat pentru a nu permite intrarea prafului rezultat in timpul prelucrarii peretelui in interiorul panoului, si in special pe placa electronica. Pastrarea igienei placii electronice se va reflecta intr-o folosire indelungata a panoului de apel fara ca push-butoanele sa se blocheze.

Panoul de apel Sursa de alimentare



Panoul de apel

Sursa de alimentare se monteaza in interiorul cladirii, daca este posibil pe peretele corespunzator celui pe care s-a instalat panoul de apel, astfel incat lungimea cablurilor de legatura dintre panou si sursa sa fie minima dar sa existe si posibilitatea unor interventii usoare in caz de necesitate. Se recomanda montarea aparenta a sursei si fixarea cu dibluri si suruburi autofiletante, la o inaltime de minim 2m, inaccesibila utilizatorilor instalatiei.

De la panoul de apel vor intra in interior trei cabluri, catre sursa de alimentare, catre distribuitorii de etaj si catre yala electromagnetica. Acestea se vor introduce prin gaura special prevazuta in capacul spate al panoului de apel si apoi printr-o gaura (sau un sant) care se realizeaza in peretele pe care se monteaza panoul. Gaura realizata (sau santul, functie de locul unde este montat panoul) se va acoperi apoi cu gips pentru corectarea aspectului peretelui. In interiorul scarii cablarea se va face aparent pe portiunile in care cablurile sunt situate la o inaltime inaccesibila. Pe portiunile accesibile cablurile vor fi protejate cu tuburi sau jgheaburi din plastic, pentru a se evita smulgerea sau taierea lor.

Cablurile recomandate de catre furnizor sunt:

Intre panoul de apel si sursa de alimentare (3 fire): cablu flexibil cu sectiune minima de 0,75mm2 (tip MCU 3*0,75, MYYM 3*0,75 sau echivalent).

Intre panoul de apel si distribuitoarele de apel: cablu cu 6 fire cu sectiunea minima de 0,5mm2 (tip Tcyy 6*0,5)

Intre distribuitoarele de apel si posturile de interior:

cablu cu 4 fire cu sectiunea minima de 0,5mm2 (tip Tcyy 4*0,5) pentru posturi tip IA01

cablu cu 6 fire cu sectiunea minima de 0,5mm2 (tip Tcyy 6*0,5) pentru posturi tip IA02

Intre panoul de apel si yala electromagnetica (3 fire): cablu flexibil cu sectiune minima de 0,75mm2 (tip MCU 3*0,75, MYYM 3*0,75 sau echivalent).

Alimentarea cu energie electrica se face de la cel mai apropiat tablou electric (de regula tabloul general al scarii), de catre un electrician autorizat. Conectarea la reteaua de 230V/ 50Hz se face prin intermediul a doua sigurante de 6A (in socluri LF 10A), cu cablu cu 3 fire, flexibil sau nu, de tip MCU 3*0,75, MYYM 3*0,75 sau echivalent, firul galben cu verde fiind folosit pentru legarea la pamant a carcasei metalice a sursei.

Consumul instalatiei este de maxim 30VA.

Amplasare si instalare distribuitor de apel

Distribuitorul de apel poate comanda maxim 8 apartamente. In cazul in care imobilul are maxim 4 apartamente pe etaj, pentru cate doua etaje se poate folosi un singur distribuitor.

Distribuitoarele se monteaza aparent, de-a lungul coloanei principale, la o inaltime de minim 2 m de pardoseala etajului, fixandu-se pe perete prin dibluri de plastic de 6 mm.

Legaturile intre panoul de apel si distribuitoare, precum si cele intre distribuitoare se vor face cu cablu tip TCYY 3*2*0,5 (de preferat cu conductorii cu izolatii de culori diferite) - montat aparent si fixat cu cleme rapide dispuse la max. 30 cm una de alta. Pe portiunile expuse de la fiecare etaj (de la pardoseala si pana la distribuitor) acest cablu se va introduce in tub de protectie din PVC de diametru 13mm, sau in jgheab de plastic, pentru a se evita smulgerea sau taierea acestuia.

Conexiunile dintre panoul de apel si primul distribuitor corespund in totalitate ca denumire la ambele capete ale cablului. Conexiunile dintre fiecare distribuitor si distribuitorul urmator corespund in cazul conectorilor notati MD, +D, AVD, COMD si RCL; exceptia este iesirea OUTD a distribuitorului de la care se realizeaza conexiunea la intrarea IND a distribuitorului urmator. Dupa realizarea legaturilor la distribuitor se realizeaza configurarea conform paragrafului

Amplasare si instalare post de interior

Postul de interior se monteaza pe peretele din holul apartamentului prin doua dibluri de plastic de 6 mm diametru si suruburi autofiletante, la inaltimea dorita de utilizator (tipic la 1,3 – 1,5m de pardoseala). Pentru conectare la distribuitorul de etaj se recomanda folosirea cablului telefonic TCYY 3*2*0,5, montat aparent pe casa scarii la o inaltime inaccesibila functie de arhitectura scarii (de minim 2m) si fixat cu cleme rapide dispuse la max. 30-40 cm una de alta.

Pentru conectarea postului de interior la distribuitor se folosesc 4 fire pentru postul IA01 si 5 fire pentru postul IA02. In cazul in care raman fire nefolosite in cablul de legatura se recomanda conectarea lor in paralel pe firul de masa.

De la distribuitor se pot lega pe un singur cablu Tcyy3*2*0,5 maxim 3 posturi IA01 sau maxim 2 posturi IA02. Se pot folosi doze de derivatie in dreptul fiecarui apartament pentru realizarea conexiunilor necesare, astfel reducandu-se lungimea cablurilor.

Conectarea posturilor de interior la distribuitor se face astfel: conectorii notati +D1, MP, AVP si COMP se conecteaza la conectorii cu aceeasi denumire de la distribuitorul asociat postului, iar de la conectorul din post notat Px se va realiza conexiunea cu unul din conectorii P1 – P8 de la distribuitor, astfel incat posturile de interior sa poata fi apelate in ordinea numerotarii lor de catre utilizatori. Atentie! Distribuitorii permit numai apelarea posturilor cu numere consecutive. Ei nu se pot configura pentru apelarea unor posturi cu numere mult diferite unele de altele.

Amplasare si instalare yala electromagnetica

Yala electromagnetica se monteaza pe usa care ramane fixa, la o inaltime convenabila, conform desenului de montare. Dupa caz se poate roti “limba” yalei cu 180 de grade, astfel incat sa corespunda cu directia de inchidere a usii.

Atentie! Daca se realizeaza aceasta rotire trebuie obligatoriu inversata pozitia tijei de actionare, deoarece aceasta nu este fixata simetric pe piesa mobila. Datorita acestui fapt, ne-inversarea tijei duce la frecarea ei pe capacul spate al yalei, si deci la nefunctionarea corespunzatoare a acesteia.

Yala mai permite si actionarea din exterior cu cheie, prin intermediul unui butuc de yala. Pentru actionarea yalei cu butucului de yala se va folosi piesa special confectionata in acest scop, care face parte din setul de livrare al yalei; in gaura acesteia se introduce lamela de actionare a butucului iar partea indoita va actiona partea inferioara a tijei de actionare.

Conectarea yalei la panoul de apel se va face printr-un cablu flexibil tip MCU 3*0,75 sau MYYM 3 0,75, montat astfel incat sa permita in diverse cazuri deschiderea usii pe care este montata yala, fixat cu cleme rapide dispuse la max. 30 cm una de alta. Pe portiunea expusa acest cablu se va proteja cu tub de plastic sau jgheab combinat cu tub metalic flexibil pentru portiunea unde este necesara realizarea unei “bucle” care sa permita deschiderea usii.

Pe usa mobila se va monta inchizatorul astfel incit limba yalei sa intre 3-4 mm in inchizator. Respectarea acestei indicatii este importanta pentru a evita blocarea limbii pe inchizator. Pozitia inchizatorului va fi realizata cu ajutorul unor placute distantier, montate sub acesta, astfel incat sa se asigure un joc de 2-3 mm intre limba yalei si partea de jos a decuparii din inchizator unde intra aceasta, astfel avandu-se in vedere posibila uzura a balamalelor usii mobile, uzura ce poate determina 'lasarea' usii si implicit blocarea limbii yalei.

Cablarea si realizarea legaturilor electrice

Conexiunile electrice se vor face conform schemei electrice de conectare anexata. Componentele instalatiei ce urmeaza a fi interconectate electric au conectorii cu notatii identice, cu o singura exceptie: iesirea OUTD de pe placa distribuitorilor de apel se va conecta la intrarea IND a distribuitorului urmator. Tipurile de cablu folosite vor fi cele specificate anterior la capitolele rezervate amplasarii si instalarii componentelor instalatiei.

Pentru usurinta instalarii si a service-ului este bine sa se stabileasca o conventie de culori pentru diferitele feluri de cabluri utilizate, astfel incat diferitele instalatii sa aiba aceleasi culori folosite pentru aceleasi semnale.




Punerea in functiune a instalatiei si reglaje

Dupa realizarea tuturor legaturilor din instalatia de interfon, cu instalatia nealimentata se va verifica cu un ohmmetru sa nu existe scurtcircuite intre linia MD si +D, precum si intre aceste doua linii si celelalte de pe cablul de legatura catre distribuitori.

Atentie! Linia AVD este conectata cu AVP iar COMD cu COMP, aceste doua linii fiind comune tuturor posturilor de interior. Acest lucru inseamna ca orice scurtcircuit intre cele doua linii, sau intre una din aceste linii si un alt punct al instalatiei va afecta in mod egal toate posturile de interior, ducand la nefunctionarea lor.

In conditiile in care aveti convingerea ca legaturile sunt corecte se vor monta patroanele fuzibile ale celor doua sigurante din tabloul electric, alimentand astfel instalatia de interfon.

Se programeaza parametrii doriti conform paragrafului 4.2.1.

Dupa instalare se vor conecta cu ajutorul celor doua fire cu papuci izolati, bornele acumulatorului electric la bornele +AC, -AC de pe placa alimentatorului. Atentie la conectarea cu polaritatea corecta a acumulatorului!

La terminarea instalarii se va verifica corectitudinea legaturilor liniilor coloanei centrale facand apel la posturile de interior.

In cazul functionarii corecte a apelului catre posturi se vor regla nivelele de auditie in difuzorul postului de interior si in difuzorul panoului de apel, dupa cum urmeaza: din “APEL” se regleaza nivelul semnalului de apel care se aude in postul de interior, din “AJS” se regleaza nivelul auditiei in postul de interior, iar din “ASJ” se regleaza nivelul auditiei in difuzorul panoului de apel.

In cazul existentei unor eventuale nefunctionari aparute dupa instalare se va proceda astfel:

Se va conecta un post de apartament (pe care il vom numi post de control) in paralel pe intrarile de la distribuitorul ultimului etaj astfel: MP la MD, 'Px' la +D, COMP la COMD, AVP la AVD. Cu postul astfel montat se pot verifica liniile coloanei centrale astfel:

- alimentarile +D si MD si linia de comunicatie COMD: daca una dintre aceste linii este intrerupta in post nu se vor auzi zgomotele captate de catre microfonul de la Panoul de apel al interfonului.

- linia de comanda a convorbirii si accesului AVD: se poate verifica facand apel la un post inexistent si incercand o convorbire cu o persoana situata la Panoul de apel si apoi comandand deschiderea usii, urmarind ca semnalul corespunzator sa se auda si in postul de control.

Liniile de selectie ' Px' se pot verifica daca postul de control montat ca mai sus se conecteaza cu borna 'Px ' la una din liniile de selectie 'P1-P8' libere si se face apel corespunzator (numarul postului apelat sa corespunda cu linia atasata postului de control) .

Continuitatea liniilor de selectie IND si RCL sunt verificate implicit daca functioneaza apelul la ultimul post deoarece selectia se transmite serial pe coloana.

Daca aveti dubii in legatura cu starea de functionare a panoului de apel al interfonului va recomandam sa deconectati firele AVD, COMD, RCL si IND care pleaca de la panou la primul distribuitor si in locul lor sa conectati un distribuitor de a carui functionare sunteti siguri, la care sa fie conectat un post de apartament. Facand apel la acel post puteti verifica daca problema de functionare se datoreaza panoului de apel sau cablarii distribuitoarelor si posturilor.

Daca se pleaca de la premiza ca legatura de la panoul de apel la primul distribuitor este corecta, o verificare asemanatoare puteti face deconectand firele AVD, COMD, RCL si IND care pleaca de la primul distribuitor spre urmatoarele distribuitoare precum si cablurile ce pleaca de la respectivul distribuitor spre posturile de apartament; lasati un singur post conectat si faceti apel la el.

EXPLOATARE

Mod de utilizare

Panoul de apel permite introducerea de la tastatura a numarului postului ce se doreste a fi selectat, numarul format fiind vizibil pe afisorul cu led-uri.

In timpul apelului in difuzorul panoului se aude slab semnalul de apel care se aude si in postul apelat.

In momentul in care se raspunde de la postul de interior apelat semnalul de apel se opreste, afisorul se stinge pe durata raspunsului, iar in difuzorul panoului de apel se va auzi vocea persoanei care a raspuns.

In cazul formarii gresite a numarului apartamentului de catre utilizator, exista posibilitatea de intrerupere a apelului prin apasarea butonului 'X' , caz in care se sterge afisorul si se intrerupe apelul facut. (Apasarea acestui buton realizeaza resetarea microcontrolerului determinand reinitializarea acestuia si o pornire noua a programului.)

In cazul in care se doreste iluminarea listei locatarilor, se apasa pe durata dorita butonul cu simbolul becului electric.

Pentru a comanda deschiderea usii cu cartela se va introduce cartela complet in fanta (cu codul de bare in lungul panoului) apoi se va extrage prin deplasarea ei in jos cu o viteza medie, astfel incat cartela sa culiseze pe peretele de fund al cititorului de cartela.

Postul de interior semnalizeaza sonor apelul care s-a realizat la postul respectiv, nivelul auditiei putand fi reglat in trei trepte, tare, mediu si apel oprit. Pentru a vorbi persoanei care a facut apelul, se va apasa butonul “VORBITI”; se va tine apasat acest buton pe toata perioada in care persoana din interior vorbeste celei din exterior (celei care a facut apelul). Pentru a asculta raspunsul persoanei din exterior se elibereaza butonul “VORBITI”; din momentul eliberarii butonului timp de cca. 15 secunde puteti asculta raspunsul persoanei care a facut apelul, si daca doriti continuarea convorbirii puteti apasa din nou butonul “VORBITI”, sau daca este cazul se permite accesul acesteia apasand butonul “ACCES/LUMINA”. Daca nu se apasa nici unul din butoane, dupa cele 15 secunde apelul se intrerupe (de exemplu daca se doreste renuntarea la convorbire fara a se permite accesul). Daca instalatia este de tipul PAM255-1 – DEM08-1 – IA02 iar postul de interior nu este selectat, prin apasarea butonului „ACCES/LUMINA” se comanda un eventual automat de iluminat.

Yala electromagnetica permite deblocarea mecanica si electrica din interiorul imobilului, prin apasarea butonului situat pe carcasa yalei. Accesul persoanelor din exterior se poate face prin comanda electrica a yalei (prin citirea cartelei sau la comanda primita de la postul de interior), sau prin actionarea mecanica cu cheie.

Programare si configurari

Programare panouri de apel PAM255, PAM255-1 si PAM255-P

Memoria EEPROM, interna microcontrolerului, are rolul de a furniza acestuia urmatoarele date :

codul numeric de programare (numai la panourile de apel PAM255-1 si PAM255-P)

tipul cartelei optice (pe 12 sau 14 biti, numai la panourile de apel PAM255 si PAM255-1)

codul cartelei optice ce insoteste furnitura (numai la panourile PAM255 si PAM255-1)

codurile cartelelor de proximitate ce insotesc furnitura (numai la panoul PAM255-P)

numarul de secunde corespunzator temporizarii deschiderii yalei

numarul primului post interior din imobil. (in general 001; se foloseste 000 cand se doreste ca Asociatia de locatari sa poata fi apelata de la interfon; poate fi diferit de 001 in cazuri speciale cand apartamentele de pe scarile aceluiasi bloc se numeroteaza in continuare de la o scara la alta)

tipul soneriei de apel (numai la panourile de apel PAM255-1 si PAM255-P)

intervalului de timp intre prima si a doua actionare a yalei (numai la panourile de apel PAM255-1 si PAM255-P)

Firma livreaza furnitura cu urmatoarele date inscrise in memorie: codul numeric de programare – „000000”, tipul cartelei – 12biti, codul cartelei – conform cartelei de test, 01 secunde pentru deschiderea yalei, 001 numarul primului post interior din imobil (primul apartament de pe scara blocului), soneria 2 de apel, intervalul de timp intre prima si a doua actionare a yalei de 5 secunde.

In cazul in care se doreste schimbarea acestor date, memoria trebuie reprogramata.

PROCEDURA DE PROGRAMARE A MEMORIEI la panoul de apel PAM255

Se conecteaza jumper-ul JP1, notat si PROG, de pe placa de selectie. Microcontrolerul intra in modul de programare a memoriei. Se parcurg urmatorii pasi:

1. Pe afisor apare 'P1': se va introduce de la tastatura

cifra 2, daca se doreste utilizarea cartelei de 12 biti ;

cifra 4, daca se doreste utilizarea cartelei de 14 biti

2. Pe afisor apare 'P2': se vor introduce de la tastatura primele 2 cifre din codul cartelei;

Exemplu:

- pentru cartela cu 12 biti:1596, se tasteaza 1 apoi 5. Pe afisor apare '15' care dispare imediat fiind memorat.

- pentru cartela cu 14 biti:10961, se tasteaza 1 apoi 0. Pe afisor apare '10' care dispare imediat fiind memorat.

3. Pe afisor apare 'P3': se vor introduce de la tastatura urmatoarele 2 cifre, pentru cartela de 12 biti sau 3 cifre pentru cartela de 14 biti.

Exemplu:

- pentru cartela cu 12 biti:1596, se tasteaza 9 apoi 6. Pe afisor apare '96' care dispare imediat fiind memorat.

- pentru cartela cu 14 biti cu codul 10961, se tasteaza 9, 6 si 1 . Pe afisor apare '961' care dispare imediat fiind memorat.

4. Pe afisor apare 'P4': se introduce durata de deblocare a yalei prin apasarea uneia din tastele 0-9, tasta 0 corespunzand duratei de 10 secunde

5. Pe afisor apare 'P5”: se introduce numarul primului post interior, din trei cifre (ex:001 pentru Ap.1)

Ca urmare a parcurgerii corecte a celor 5 pasi de programare, pe afisor va apare mesajul „EP”, semnificand faptul ca memoria este programata

6. Se scoate jumper-ul. Programarea este incheiata.

Observatii:

a) Daca s-a gresit la introducerea datelor, se apasa butonul 'X' (reset) care aduce programarea la pasul 1.

b) Pentru o programare corecta trebuie parcurs tot ciclul prezentat mai sus.

c) Datele programate nu se pierd la intreruperea tensiunii de alimentare a instalatiei, acestea fiind memorate in memoria tip EEPROM a microcontrolerului.

PROCEDURA DE PROGRAMARE A MEMORIEI la panoul de apel PAM255-1

A. Programare parametri

Se introduce de la tastatura urmatoarea secventa: 999 <cod programare> 1.

Cele 10 cifre se introduc fara a face o pauza mai mare de 3 secunde intre doua apasari succesive.

Pe afisor apare 'P1': se va introduce de la tastatura:

cifra , daca se doreste utilizarea cartelei de 12 biti

cifra , daca se doreste utilizarea cartelei de 14 biti

Pe afisor apare 'P2': se vor introduce de la tastatura primele 2 cifre din codul cartelei.

Exemplu:

pentru cartela cu 12 biti:1596, se tasteaza 1 apoi 5. Pe afisor apare '15' care dispare imediat fiind memorat

pentru cartela cu 14 biti:10961, se tasteaza 1 apoi 0. Pe afisor apare '10' care dispare imediat fiind memorat

Pe afisor apare 'P3': se vor introduce de la tastatura urmatoarele 2 cifre, pentru cartela de 12 biti sau 3 cifre pentru cartela de 14 biti.

Exemplu:

pentru cartela cu 12 biti:1596, se tasteaza 9 apoi 6. Pe afisor apare '96' care dispare imediat fiind memorat

pentru cartela cu 14 biti cu codul 10961, se tasteaza 9, 6 si 1 . Pe afisor apare '961' care dispare imediat fiind memorat

Pe afisor apare 'P4': se introduce durata de deblocare a yalei prin apasarea uneia din tastele 0-9, tasta 0 corespunzand duratei de 10 secunde.

Pe afisor apare 'P5”: se introduce numarul primului post interior, din trei cifre (ex: „001” pentru Ap.1).

Pe afisor apare 'P6”: se introduce tipul soneriei de apel, tasta „1” pentru soneria clasica sau tasta „2” pentru sonerie noua.

Pe afisor apare 'P7”: se vor introduce 2 cifre corespunzind intervalului de timp intre prima si a doua actionare a yalei. Intervalul poate fi intre 5 si 20 secunde (ex: „05” pentru 5 secunde). Daca nu se doreste actionarea secundara a yalei, se va introduce . Durata celei de a doua actionari este de sec.

Ca urmare a parcurgerii corecte a celor 7 pasi de programare, pe afisor va apare mesajul „EP”, semnificand faptul ca memoria este programata cu noii parametri.

Observatii:

a) Daca s-a gresit la introducerea datelor, se apasa butonul 'X' (reset).

b) Pentru o programare corecta trebuie parcurs tot ciclul prezentat mai sus.

c) Datele programate nu se pierd la intreruperea tensiunii de alimentare a instalatiei, acestea fiind memorate in memoria tip EEPROM a microcontrolerului.

B. Schimbare cod de programare

  1. Se introduce de la tastatura urmatoarea secventa: 999 <cod programare> 2.
  2. Pe afisor apare “CP1”: se introduce noul cod de programare format din 6 cifre.
  3. Pe afisor apare “CP2”: se introduce din nou noul cod de programare.

Pe afisor va apare mesajul „EP”, semnificand faptul ca memoria este programata cu noul cod de programare.

C. Resetarea codului de programare

Daca se uita codul de programare, utilizatorul nu va mai putea schimba parametrii inscrisi in memorie. In acest caz este necesara resetarea codului de programare. Aceasta operatie se face in modul urmator:

  1. Se vor identifica pe placa electronica a panoului de apel padurile cu denumirea “RESET”.
  2. Cu o surubelnita sau o penseta se va face scurtcircuit intre cele doua paduri si se va apasa tasta “X” pe perioada efectuarii scurtcircuitului.

Pe afisor va apare mesajul „EP”, semnificand faptul ca memoria este programata cu codul de programare implicit „000000”.

PROCEDURA DE PROGRAMARE A MEMORIEI la panoul de apel PAM255-P

A. Programare parametri

Se introduce de la tastatura urmatoarea secventa: 999 <cod programare> 1

Cele 10 cifre se introduc fara a face o pauza mai mare de 3 secunde intre doua apasari succesive.

Pe afisor apare 'P1': se introduce durata de deblocare a yalei prin apasarea uneia din tastele 0-9, tasta 0 corespunzand duratei de 10 secunde.

Pe afisor apare 'P2”: se introduce numarul primului post interior, din trei cifre (ex: „001” pentru Ap.1).

Pe afisor apare 'P3”: se introduce tipul soneriei de apel, tasta „1” sau „2”.

Pe afisor apare 'P4”: se vor introduce 2 cifre corespunzind intervalului de timp intre prima si a doua actionare a yalei. Intervalul poate fi intre 5 si 20 secunde (ex: „05” pentru 5 secunde). Daca nu se doreste actionarea secundara a yalei, se va introduce . Durata celei de a doua actionari este de sec.



Ca urmare a parcurgerii corecte a celor 4 pasi de programare, pe afisor va apare mesajul „EP”, semnificand faptul ca memoria este programata cu noii parametri.

B. Memorare coduri noi de cartela

Se introduce de la tastatura urmatoarea secventa: 999 <cod programare> 3

Cele 10 cifre se introduc fara a face o pauza mai mare de 3 secunde intre doua apasari succesive.

Pe afisor se va afisa numarul de coduri ce pot fi memorate.

Se apropie succesiv cartelele de zona inscriptionata cu semnul de cititor de proximitate. Panoul va semnaliza prin doua beep-uri de frecventa inalta iar numarul afisat pe display se va decrementa. Daca panoul semnalizeaza printr-un beep de frecventa inalta si unul de frecventa joasa, inseamna ca, codul este deja memorat.

Dupa ce s-au programat toate cartelele, se apasa tasta „X”

Daca panoul afiseaza , insemna ca memoria pentru coduri este plina. In acest caz, la apropierea unei cartele noi, panoul va semnaliza prin trei beep-uri de frecventa joasa.

Daca se doreste stergerea codurilor din memorie, se procedeaza astfel: se tine apasat butonul yala timp de 5 secunde. La sfirsitul acesui interval de timp, panoul semnalizeaza prin 3 beepuri succesive (primele 2 de frecventa joasa si unul de frecventa ridicata), iar pe afisor se va afisa numarul maxim de coduri ce pot fi memorate (

C. Schimbare cod de programare

  1. Se introduce de la tastatura urmatoarea secventa: 999 <cod programare> 2

Cele 10 cifre se introduc fara a face o pauza mai mare de 3 secunde intre doua apasari succesive.

  1. Pe afisor apare “CP1”: se introduce noul cod de programare format din 6 cifre.
  2. Pe afisor apare “CP2”: se introduce din nou noul cod de programare.

Pe afisor va apare mesajul „EP”, semnificand faptul ca memoria este programata cu noul cod de programare.

Configurare distribuitori de apel

Configurarea distribuitorilor de apel se face printr-un singur jumper, conectat corespunzator ultimului apartament care exista pe etajul respectiv sau care este alimentat de la acel distribuitor. Cablarea posturilor de apartament pe etaj incepe intotdeauna cu P1, in ordinea crescatoare a numerelor de apartament. In cazul in care sunt repartizate doua etaje la un distribuitor, cablarea posturilor se face in continuare, ca si cum cele doua etaje sunt asimilate unui singur etaj.

De exemplu, trebuie configurat un distribuitor pentru 4 apartamente/etaj, cu numerele 5,6,7,8. Aceste apartamente vor fi asociate liniilor P1, P2, P3 si P4. Jumper-ul se va conecta corespunzator liniei P4, ultima folosita pe acest distribuitor. In cazul in care se conecteaza opt posturi la un distribuitor, se va conecta jumper-ul corespunzator liniei P8 de pe distribuitorul respectiv.

Liniile de selectie Px nefolosite se vor lasa in neconectate !

DESCRIEREA FUNCTIONARII

Descrierea schemei bloc electrice

Dupa cum se observa pe schema bloc si de conectare, panoul de apel – care este componenta centrala a instalatiei – este conectat cu sursa de alimentare care ii furnizeaza tensiunile necesare functionarii (liniile GND, +12V si +20V), cu yala electromagnetica (liniile +Y, Y si BY), si cu distribuitorii de apel situati dupa caz la diferitele nivele ale cladirii. Acestora din urma panoul de apel le transmite semnalele de selectie ale posturilor (liniile RCL si IND), alte conexiuni fiind cele de alimentare (+D si MD), de transmitere a semnalului audio (COMD) si a semnalului de comutare a sensului in care decurge convorbirea si de comanda a accesului (AVD).

Distribuitorii se conecteaza cu intrarile in paralel, cu o singura exceptie care s-a specificat si la capitolul rezervat conectarii electrice a componentelor: iesirea OUTD de pe placa distribuitorilor de apel se va conecta la intrarea IND a distribuitorului urmator. Acest mod de conectare este impus de principiul de functionare folosit pentru realizarea apelului posturilor de interior; transmiterea informatiei de selectie se face serial, parcurgand tot lantul de distribuitori pana la cel care comanda postul de apelat.

Apel, convorbire, comanda acces si iluminat de la postul de interior

Se va exemplifica functionarea interfonului incepand cu formarea numarului unui apartament, selectarea postului apelat, derularea convorbirii si sfarsitul convorbirii, constand in comanda deschiderii usii sau abandonarea convorbirii.

Numarul apartamentului apelat se poate forma dintr-o cifra, doua cifre sau trei cifre. De exemplu apartamentul „1” poate fi apelat tastind una din combinatiile: „1”, „01” sau „001”. Apartamentul „15” poate fi apelat tastand una din combinatiile: „15” sau „015”.

Dupa selectia postului afisat pe display, UC va genera semnal de apel. Daca dupa cca. 40 secunde nu se apasa pe butonul „VORBITI”, unitatea centrala UC intrerupe transmisia semnalului de apel, deselecteaza postul de interior si sterge afisorul. Pentru a raspunde din apartament se va apasa butonul „VORBITI”. In acest moment UC intrerupe semnalul de apel, comuta sensul de convorbire (de la postul de apartament la panoul de apel exterior) si stinge afisorul. De asemenea, UC initiaza o temporizare de cca. 15 sec., timp de raspuns maxim pentru persoana din apartament. Daca in acest interval nu se elibereaza butonul „VORBITI”, postul de interior va fi deselectat. Cand in apartament se elibereaza butonul „VORBITI”, UC va comuta din nou sensul de convorbire (de la panoul de apel exterior la postul de apartament) si va afisa din nou pe display numarul postului selectat. In acelasi timp, UC initiaza o temporizare de cca. 15 sec., timp de raspuns maxim pentru persoana de la intrare, care va determina resetarea selectarii postului in cazul in care nu se apasa din nou butonul „VORBITI” din apartament in acest interval.

Observatie: UC ignora apasarea butonului ACCES/LUMINA daca nu s-a raspuns la apel!

Convorbirea se poate termina in doua moduri:

a) persoana din apartament renunta la convorbire.

In acest caz, postul de apartament se deselecteaza automat dupa cca. 15 sec. la comanda UC.

b) persoana din apartament apasa butonul ACCES/LUMINA.

In acest caz UC sesizeaza ca s-a actionat butonul „ACCES/LUMINA” si comanda resetarea selectiei, a afisoarelor, transmite semnalul audio de deschidere a usii, comanda alimentarea yalei pe durata inscrisa in memorie si comanda eventualul automat de scara conectat la interfon.

Daca instalatia este de tipul PAM255-1 – DEM08-1 – IA02 si este prevazut si un automat pentru iluminat, utilizatorul postului de interior poate comanda aprinderea luminii pe casa scarilor din postul de interior. Acest lucru se face prin apasarea butonului „ACCES/LUMINA”.

Accesul cu cartela optica (la panourile de apel PAM255 si PAM255-1)

Se introduce complet cartela cu codul de bare in fanta panoului. UC detecteaza introducerea cartelei si va genera un beep scurt. Simultan va determina aparitia pe afisor a mesajului 'EC ' semnificind „extrageti cartela”.

In continuare, cartela se trage energic in josul fantei, permitind astfel UC sa citeasca codul cartelei. UC compara codul citit cu codul inscris in memorie. Daca sunt identice, transmite semnalul audio de deschidere a usii, comanda alimentarea yalei pe durata inscrisa in memorie si comanda eventualul automat de scara conectat la interfon. Daca codurile nu corespund, pe afisor apare mesajul „Err” (eroare) insotit de un semnal de frecventa joasa.

Intervalul de timp dintre momentul introducerii cartelei si momentul inceperii extragerii acesteia trebuie sa nu depaseasca cca. 2 secunde. In caz contrar UC va stinge afisorul si va anula operatia de citire a cartelei. Pentru o noua citire, cartela trebuie scoasa si introdusa din nou. De asemenea, UC va intrerupe operatia de citire a cartelei daca acesta este extrasa cu viteza prea mica.

Nota: citirea cartelei se realizeaza chiar daca in acel moment se vorbeste la interfon.

Accesul cu cartela optica (la panoul de apel PAM255-P)

Cartela de proximitate actioneaza in apropierea unui cititor specific (de proximitate), montat in panoul de apel. Pentru a fi citita corect, cartela trebuie apropiata de suprafata marcata , in pozitie relativ paralela cu panoul de apel.

Distanta maxima de citire se obtie atunci cand cartela este paralela cu suprafata marcata de pe panoul de apel. Pentru cardul de proximitate, distanta de citire este de 4 cm iar pentru „tag” (tip breloc) este de 3 cm. UC compara codul citit cu codurile inscrise in memorie. Daca codul citit este identic cu unul din memorie, UC comanda deschiderea yalei pe durata temporizata, transmite semnalul sonor de deschidere a yalei si comanda eventualul automat de scara conectat la interfon. Daca codurile nu corespund, pe afisor apare mesajul „Err” (eroare) insotit de un semnal de frecventa joasa.

Daca citirea cartelei a esuat din cauza manipularii gresite, incercati din nou. Singura pozitie in care cartela nu va fi citita, este cea perpendiculara pe suprafata marcata a panoului de apel.

Nota: Citirea cartelei se realizeaza chiar daca in acel moment se vorbeste la interfon.

Comanda yalei de la butonul electric

Actionarea butonului electric al yalei electromagnetice este detectata de UC care, pe durata temporizarii deschiderii usii inscrisa in memorie, comanda deblocarea yalei fara a se auzi semnal sonor asociat deschiderii usii.

Note: a) cand se foloseste butonul yalei, eventualul automat de scara conectat la interfon nu este

comandat sa lucreze.

b) butonul yalei actioneaza chiar daca in acel moment se vorbeste la interfon.

SERVICE SI INTRETINERE

Scule si aparate de masura si control necesare

Pentru activitatea de service la instalatiile de interfon cu cartela ELECTRA-PASS sunt necesare urmatoarele:

surubelnite cu cap “lat” de dimensiune mica si mare

surubelnite cu cap “in cruce”

cheie tubulara 5,5mm (pentru piulite M3)

cheie pentru suruburi speciale antifurt (model M4 si eventual M6)

cleste pentru taiat cabluri

cleste pentru dezizolat cabluri

ciocan de lipit cu gaz sau pistol de lipit

pompa de cositor

priza cu cablu lung 50m

ciocan 250g

multimetru numeric

post de interior de proba, eventual cu placa de distribuitor inclusa, prevazut cu cablu lung de cca 2,5m cu cleme “crocodil” la capat

cititor de cartele de proba, prevazut cu conector.

Reguli de Intretinere

Panoul de apel, sursa de alimentare, distribuitorul de apel, postul de interior

Se recomanda ca o data pe an sa se faca o inspectare a instalatiei in timpul careia sa se verifice vizual starea cablurilor si sa se realizeze curatirea gemuletelor corespunzatoare fantelor dispozitivului de cartela si eventual sa se curete partea frontala a panoului de apel in special in zona tastaturii, cu o panza umezita cu alcool sau apa cu foarte putina solutie de curatat (detergent).

Acumulatorul electric nu necesita intretinere, trebuie evitata doar descarcarea sa completa. Daca aceasta s-a produs se va incarca acumulatorul in atelier, de la o sursa cu tensiunea maxima de 13,8 – 14,4 V, cu un curent initial de 400 – 700 mA, minimum 12 ore.

Yala electromagnetica

O data la trei luni trebuie sa se verifice functionarea yalei (intinderea arcului) si sa se curete zonele expuse la praf.

Nu se recomanda ungerea cu vaselina sau cu ulei deoarece acestea favorizeaza acumularea de praf si impuritati, care in timp duc la blocarea partii mobile a yalei.

MASURI DE PROTECTIA MUNCII LA INSTALARE

La activitatea de instalare a componentelor instalatiei de interfon de acces cu cartela ELECTRA-PASS se vor respecta normele de protectia muncii stabilite de legislatia in vigoare, care au in vedere urmatoarele aspecte:

Tehnica securitatii muncii privind instalatiile si echipamentele electrice .

Tehnica securitatii muncii privind uneltele de mana.

Norme de igiena muncii privind efortul fizic.

Prevenirea imbolnavirilor profesionale si accidentelor provocate de gaze, vapori si pulberi.

Zgomot si vibratii.

Mijloace individuale de protectie.

Primul ajutor in caz de accidentare.

Repartizarea personalului pe locuri de munca si instructajul de protectia muncii.

Din acestea s-au extras cateva reguli de baza:

personalul care realizeaza instalarea va purta echipament de protectie (salopete) completat cu dispozitive de protectie impotriva prafului si zgomotului;

sculele utilizate vor avea manere bine fixate pentru a permite manuirea usoara si fara pericol de accidentare, precum si izolarea electrica a celui care le foloseste de circuitele ce se afla sub tensiuni periculoase;

este interzisa folosirea sculelor si echipamentelor electrice improvizate sau necorespunzatoare;

scaritele utilizate vor fi in buna stare, capabile sa suporte greutatea utilizatorilor lor;

conectarea cablului prelungitor la reteaua de 230 V se va face fie de la o priza (caz in care prelungitorul va fi prevazut cu stecher), fie de catre un electrician autorizat, din unul din tablourile electrice din interiorul imobilului, obligatoriu dupa doua sigurante fuzibile, de la circuite unde consumul de curent este contorizat.

Atentie! Conectarea la tablourile electrice ale distribuitorului de energie electrica se poate face doar daca electricianul este autorizat de catre respectivul distribuitor pentru interventia in instalatiile electrice.

Periodic se vor realiza instructaje de protectia muncii si prevenirea incendiilor, corespunzatoare fiecarui tip de activitate.

Anexa A Schema de conexiuni



loading...







Politica de confidentialitate

DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 6231
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2019 . All rights reserved

Distribuie URL

Adauga cod HTML in site
