Calculul puterilor

Primul lucru pe care trebuie sa-l stabilim precis atunci cand construim un transformator este destinatia sa.Aceasta presupune cunosterea tensiunii maxime si a curentului maxim pe care urmeaza sa le debiteze infasurarea secundara.Pentru a raspunde mai multor situatii practice, vom distinge trei cazuri frecvent intalnite si anume:




a)secundarul cu o singura infasurare;

b)secundarul cu mai multe infasurari separate;

c) secundarul cu o singura infaasurare,cu prize mediane.

Daca in secundar avem o singura nfaasurare care trebuie debiteze tensiunea maxima U2 si curentul maxim I2,puterea secundarului este :

P2= U2*I2

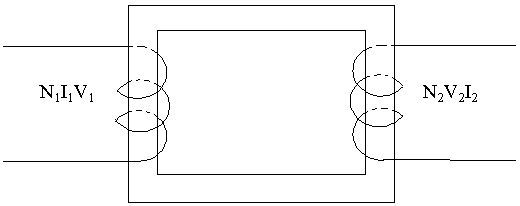

Fig.5.1 Schema unui transformator cu cele doua infasurari primara si secundara

Daca secundarul contine mai multe infasurari separate care trebuie sa functioneze simultan puterea totala in secundar se calculeaza insumand puterile partiale ale infasurarilor

De exemplu daca secundarul are o infaasurare de si una de puterea totala este: P2 = 12*2 + 30*1 = 54 VA.




Exista si situatii speciale in care nu toate infasurarile secundarului trebuie sa functioneze simultan.Acest lucru este important de stiut,deoarece putem reduce simtitor gabaritul si costul transformatorului luand in calcul puterea maxima care se foloseste.Daca reluam exemplul precedent si presupunem ca tensiunea de 12 V si de 30 V se folosesc pe rand (numai una o data,dupa necesitati),puterea secundarului o vom lua egala cu puterea cea mai mare din cele doua,adica de 30VA.In general in astfel de situatii se ia ca putere totala a secundarului suma puterilor din acele infasurari care se utilizeaza simultan.

Daca secundarul contine o infasurare,dar cu una sau mai multe prize mediane,puterea se calculeaza luand tensiunea maxima si curentul maxim ce urmeaza a fi debitate :

P2=U2*I2

Tensiunea maxima va fi suma tensiunilor din sectiunile delimitate de extremiati si din prizele mediane,pe cand curetul maxim va fi acelasi prin toate sectiunile(circuit serie).

Dupa ce am calculat puterea totala maxima P2 pe care trebuie sa o furnizeze secundarul,urmeaza calcularea puterii maxime absorbite de primar:P1=1,25*P2

Reamintim ca aici am luat o valoare a randamentului de 80%;in practica se poate depaasii usor aceasta valoare,dar pentru uzul constructorilor amatori este bine sa se lase un surplus de siguranta,tinand cont de exigentele pe care le-ar impune considerarea unui randament mai mare(tole de buna calitate,tasarea si stingerea perfecta a pachetului de tole etc.)
