ORGANIZAREA ERGONOMICA A LABORATORULUI

1. Competente

adaptarea locului de munca, a spatiilor de lucru, a orarului si normelor de lucru la cerintele si posibilitatile organismului uman;




aplicarea principiilor ergonomice in organizarea locului de munca;

folosirea instructiunilor de lucru pentru indeplinirea sarcinilor.

2. Fisa de documentare

Efectuarea lucrarilor de laborator in unitatile scolare se realizeaza in laboratoare dotate in mod special.

1 – scara gradata V, A c.c., c.a.;

2 –scara ohmmetru;

3 – ac indicator;

4 – caracteristicile ohmmetrului;

5 – corector de zero;

6 – domenii de masurare;

7 – comutator de domeniu de masurare;

8 – borna pozitiva;

9 – borna comuna;

10 – potentiometru pentru reglajul de zero;

11 – borna ohmmetrului derivatie.

1 – corector de zero;

2 – tipul aparatului;

3 – ac indicator;

4 – borne pentru tensiune;

5 – borna de intrare in bobina de tensiune;

6 – comutator de domeniu pentru tensiune;

7 – comutator de domeniu pentru curent;

8 – borna de intrare in bobina de curent,

9 – borne pentru curent;

10 – scala gradata;

11 – oglinda;

12 – caracteristicile wattmetrului.

Fig. 1.5. MAVO – 35

Fig. 1.6. Wattmetru electrodinamic

La masurarea marimilor electrice se are in vedere a se respecta urmatoarele criterii:

Verificarea integritatii aparatelor de masurat si control utilizate in masurare;

Verificarea accesoriilor necesare;

Alegerea domeniului de masurare;

Realizarea reglajelor pregatitoare pentru efectuarea masuratorilor;

Precizarea unitatilor de masura pentru marimile masurate;

Utilizarea limbajului de specialitate;

Respectarea normelor de protectia muncii.

pentru masurarea intensitatii curentului electric se folosesc: ampermetre miliampermetre, microampermetre

pentru masurarea tensiunii electrice se folosesc: voltmetre, milivoltmetre.

pentru masurarea rezistentei electrice se folosesc: ohmmetre

pentru masurarea puterii electrice se folosesc: wattmetre electrodinamice sau ferodinamice

Fig. 1.7. Alegerea aparatelor de masurat corespunzator scopului lucrarii

Fise de lucru

FL 1.1. Determinarea caracteristicilor metrologice ale aparatelor de masurat

FL 1.2. Determinarea constantelor aparatelor de masurat

FL 1.3. Aparate analogice de masurat

FL 1.4. Scari gradate

FISA DE LUCRU 1.1

DETERMINAREA CARACTERISTICILOR METROLOGICE ALE APARATELOR DE MASURAT

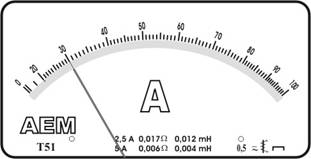

Aparate analogice

Aparatele analogice, folosite in masurarile electrice, pot fi clasificate in functie de tipul dispozitivului de masurat (magnetoelectrice, feromagnetice, electrodinamice, ferodinamice, de inductie etc.). Aceste aparate sunt utilizate pentru a masura in curent continuu sau curent alternativ, tensiuni electrice, intensitati ale curentului, puterea electrica, energia electrica etc.

Dupa alegerea tipului de aparat se verifica care sunt caracteristicile acelui aparat:

Doua domenii de masurare: 2,5 A, respectiv 5 A.

Aparatul este utilizat ca etalon – clasa de exactitate fiind 0,5 si poate masura in curent continuu cat si in curent alternativ

Scara aparatului este gradata aproximativ uniform, avand 100 de diviziuni pentru fiecare domeniu de masurare. Pozitia de functionare este orizontala.

Rezistenta interna a aparatului este in functie de domeniul de masurare:

0,017 Ω - domeniul de 2,5 A

0,006 Ω - domeniul de 5 A.

Ampermetru feromagnetic

Patru domenii de masurare: 75 V, 150 V, 300 V, respectiv 600 V.

Aparatul este utilizat ca etalon – clasa de exactitate fiind 0,5 si poate masura in curent continuu cat si in curent alternativ.

Scara aparatului este gradata aproximativ uniform, avand 150 de diviziuni pentru fiecare domeniu de masurare. Pozitia de functionare este orizontala.

Rezistenta interna a aparatului este in functie de domeniul de masurare:

3125 Ω - domeniul de 75 V;

18750 Ω - domeniul de 150 V;

37500 Ω - domeniul de 300 V;

75000 Ω - domeniul de 600 V.

Voltmetru feromagnetic

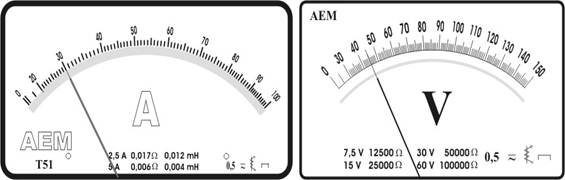

Fig. 1.9. Aparate analogice

Aparate numerice

Aparatele digitale, folosite in masurarile electrice, pot fi realizate ca aparate pentru masurarea unui singure marimi electrice, respectiv ca aparate tip multimetre – cand pot masura marimi diferite(rezistente electrice, tensiuni electrice, intensitati ale curentilor electrici, frecvente, capacitati electrice, parametri semiconductoarelor), in domenii variabile, functie de tipodimensiunea conceptuala.

Aparatul digital este prevazut cu un display LCD, unde poate fi afisata valoarea marimii electrice masurate. Acest aparat poate masura tensiuni electrice, intensitati ale curentului electric in curent continuu cat si in curent alternativ, rezistente electrice.

Schimbarea domeniului de masurare se face cu ajutorul comutatorului domeniului de masurare. Acest comutator este rotit pana in dreptul valorii dorite de operator.

Fig. 1.10. Aparate de masurat digitale

FISA DE LUCRU 1.2

DETERMINAREA CONSTANTELOR APARATELOR DE MASURAT

Aparatele de masurat analogice pot fi utilizate pentru a masura o singura marime electrica sau mai multe marimi. Din constructie aceste aparate au scarile gradate in unitati de masura corespunzatoare.

Pentru masurarea curentului electric sunt folosite:

- miliampermetre,

- ampermetre,

- kiloampermetre.

Scara acestor aparate este gradata pentru un singur domeniu de masurare.

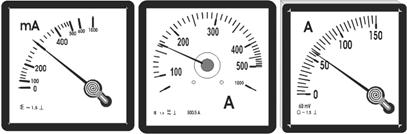

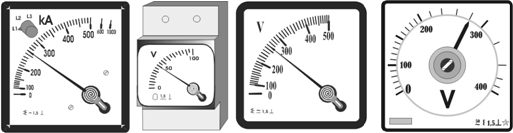

Fig. 1.11. Tipuri de scari

Sunt aparate care pot folosi acelasi dispozitiv de masurare pentru valori diferite ale marimii masurate. Acest lucru este posibil datorita dispozitivelor de extindere a domeniului de masurare (rezistente aditionale, sunturi, transformatoare de masurat).

Scara aparatului poate fi una singura pentru toate domeniile de masurat sau multipla, cate una pentru fiecare domeniu de masurare.

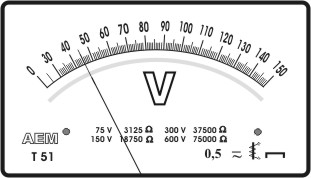

Voltmetrul din figura 1.12. are aceeasi scara gradata (150 de diviziuni) pentru cele patru domenii de masurare: 75 V, 150 V, 300 V respectiv 600 V.

Pentru fiecare domeniu de masurare constanta aparatului poate fi calculata cu relatia: . Acestea sunt: 1/2; 1; 2 si 4 V/div

Fig. 1.12. Scara gradata a unui voltmetru



Pentru wattmetrul electrodinamic, din figura 1.13., constanta CW se calculeaza cu relatia:.

Wattmetrul are patru domenii de masurare pentru tensiune (75 V, 150 V, 300 V si 600 V) si doua domenii de masurare pentru intensitatea curentului electric (2,5 A respectiv 5 A).

Scala aparatului are 75 de diviziuni, ca atare constantele aparatului pentru domeniul 75 V vor fi:

sau

Aplicatie: Aparatul indica 25 diviziuni. Daca comutatoarele de domeniu ale aparatului sunt pozitionate pe: 300 V si 2,5 A atunci aparatul va indica: 250 W.

Fig. 1.13. Scara gradata a unui wattmetru

FISA DE LUCRU 1.3

APARATE ANALOGICE DE MASURAT

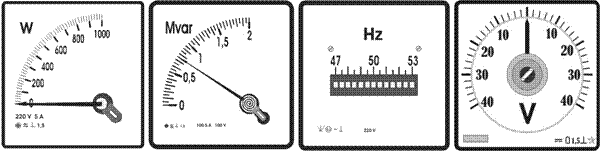

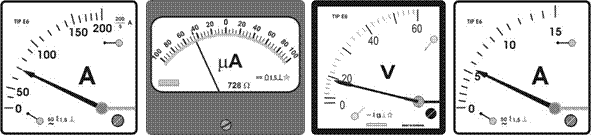

In figura 1.14. sunt prezentate aparate electrice de masurat analogice:


Fig. 1.14. Aparate electrice de masurat analogice

Precizati tipul aparatului, tipul dispozitivului de masurat, clasa de exactitate, domeniul de masurare, pozitia de functionare si faceti referire la forma scarii gradate.

FISA DE LUCRU 1.4

SCARI GRADATE

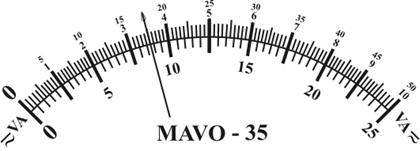

In figura 1.15. este redata scara gradata a multimetrului MAVO – 35.

Fig. 1.15. Scara gradata a multimetrului MAVO 35

Precizati ce valori indica aparatul daca comutatorul multimetrului se afla pe pozitia:

Pozitia comutatorului

Valoarea indicata

Pozitia comutatorului

Valoarea indicata

75 mV curent continuu

50 ΅A curent continuu

1 V curent continuu

0,250 mA curent continuu

2,5 V curent continuu

1 mA curent continuu

10 V curent continuu

2,5 mA curent alternativ

25 V curent continuu

5 mA curent continuu

50 V curent alternativ

25 mA curent alternativ

250 V curent continuu

100 mA curent continuu

500 V curent continuu

250 mA curent alternativ

1000 V curent alternativ

1 A curent continuu

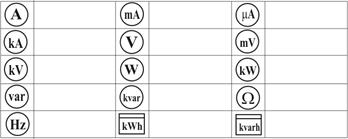

Completati tabelul 1.1 cu denumirile aparatelor de masurat:

Tabelul 1.1

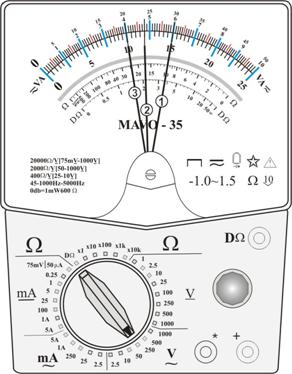

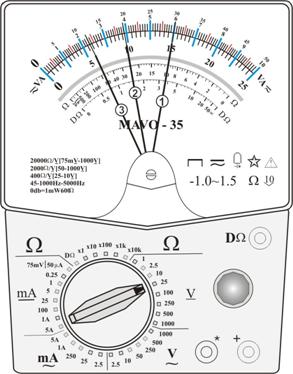

In figura 1.16. si fig. 1.17. sunt prezentate pozitiile acelor indicatoare ale unui multimetru MAVO – 35 la masurarea intensitatii curentului electric in doua situatii punctuale: in curent continuu si in curent alternativ. Masurarea s-a facut de catre un operator pe acelasi domeniu de masurare pentru trei valori diferite (valori indicate in figura prin cifrele 1, 2 si 3).

I: 1 – 60mA; 2 – 39 mA ; 3 – 23 mA.

I: 1 – 250 mA ; 2 – 162 mA ; 3 – 112 mA

Fig. 1.16. Masurarea intensitatii curentului electric continuu

Fig. 1.17. Masurarea intensitatii curentului electric alternativ

Masurarea tensiunii alternative

In curent alternativ se pot masura tensiuni, gama acestora fiind data prin selectarea domeniilor de masura: 2,5 V; 10 V; 25 V; 50 V; 250 V; 500 V si 1000 V.

Masurarea se face utilizand trei scari de masurare, inscriptionate pentru 50, 10 respectiv 25 A/V.

La bornele „comun” si „+” se vor conecta cele doua cordoane de masurare. Multimetrul se va conecta in circuit conform schemei de montare a ampermetrului intr-un circuit electric.

U: 1 – 15 V ; 2 – 9,5 V ; 3 – 5,75 V

U: 150 V ; 120 V ; 100 V.



Fig. 1.18. Masurarea tensiunii electrice in curent continuu

Fig. 1.19. Masurarea tensiunii electrice in curent alternativ

LCD

Buton Auto POWER

Stativ testare tranzistori

Domeniu masura frecventa

Comutator functii

Acces sonda termocuplu

Borne acces condensator

Mufa comuna V/W/f

Mufa intrare comuna

Mufa intrare mA, 20 Amax

LCD

Buton Auto POWER

Domenii functii

Comutator functii

Mufa intrare 10 A DC

Mufa intrare comuna V/W/mA

Mufa intrare comuna

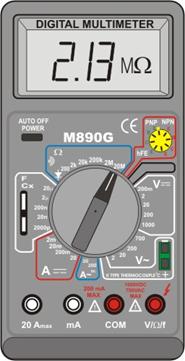

Fig. 1.20. Multimetru M890G – panoul frontal

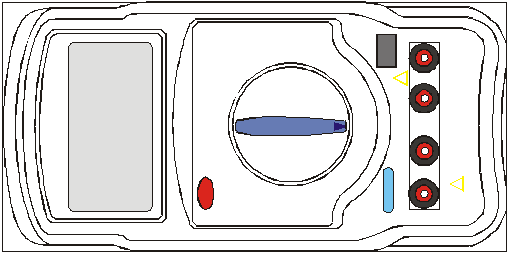

Fig. 1.21. Multimetru DT-830B – panoul frontal

Modul de lucru

In vederea efectuarii masurarilor la multimetrul M890G se vor respecta urmatoarele reguli:

selectarea domeniul de masurare, functie de marimea maxima ce trebuie masurata, cu ajutorul comutatorului de functii

conectarea cablurilor de masurare la bornele corespunzatoare marimii masurate 8 (mufa comuna) – 9 – 10;

punerea in functiune a aparatului, prin apasare, butonul AUTO POWER;

citirea valorilor masurate, vizualizate la afisajul LCD;

deconectarea cablurilor de masurat;

intreruperea alimentarii multimetrului.

Masurarea temperaturii

Masurarea tensiunii in curent continuu

Masurarea tensiunii alternative

Masurarea frecventei

Fig. 1.22. Pozitia comutatorului de functii la multimetrul digital M890G

Domeniul de masurare se alege in functie de valoarea rezistentei masurate. Daca valoarea rezistentei este mai mare decat domeniul de masurare, aparatul nu va indica.

Pentru rezistente care au valori mari de ordinul sutelor de kiloohmi, comutatorul de functii va fi pozitionat pe domeniile: 200 k;

2 M

respectiv

20 M

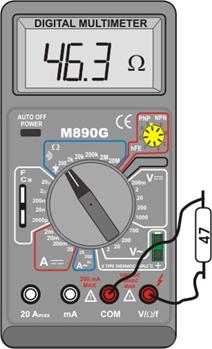

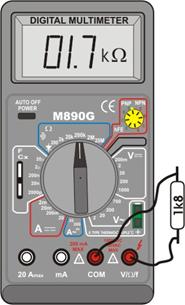

Fig. 1.23. Conectarea rezistentei

Fig. 1.24. Masurarea rezistentei de valoare mare

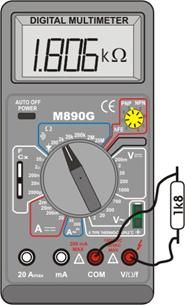

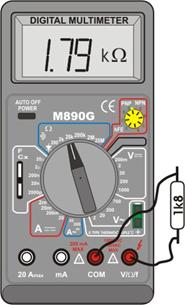

Un exemplu de masurare a aceleiasi rezistente electrice, folosind domenii de masura diferite, este redat in figura 1.25.

2 k

20 k

200 k

Fig. 1.25. Masurarea rezistentei electrice utilizand domenii de masura diferite

1 – buton de pornire

2 – domeniu de masurare utilizat la masurarea parametrilor tranzistoarelor

3 – domenii de masura pentru curenti continuui

4 – comuator pentru domenii

5 – domenii de masurare pentru curenti alternativi

6 – domeniu pentru masurarea diodelor, respectiv a continuitatii circuitelor

7 – domenii de masura pentru tensiuni alternative

8 – domenii de masura pentru tensiunii continue

9 – domenii de masura pentru rezistente electrice.

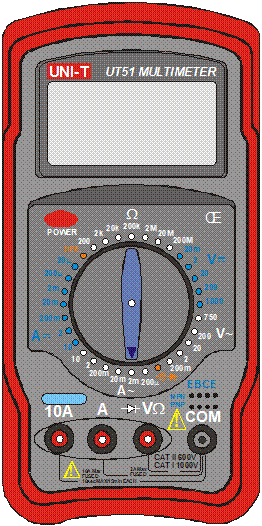

Fig. 1.26. Panoul frontal al multimetrului numeric tip UT - 51



Multimetrul UT - 51

Masurarea rezistentelor

Masurarea tensiunii continue

Masurarea curentului continuu

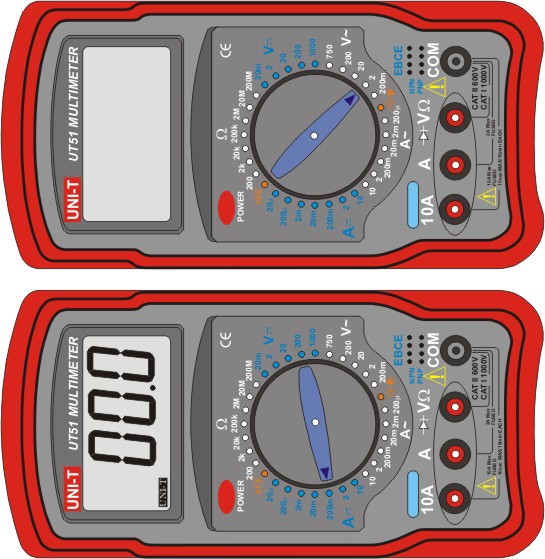

Fig. 1.27. Exemple de masurare cu ajutorul multimetrului numeric UT – 51

Masurarea rezistentei electrice – domeniul 2k

Masurarea tensiunii electrice continue – domeniul 200 V

Masurarea tensiunii electrice alternative – domeniul 750 V

Masurarea diodelor – a continuitatii circuitelor electrice

Masurarea intensitatii electrice alternative–domeniul 200mA

Masurarea parametrilor tranzistoarelor
