Receptorul digital Strong SRT4401

Descriere

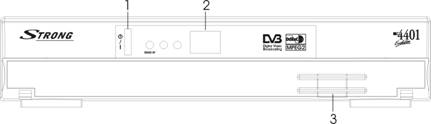

Panoul frontal

1. Butonul de pornire (On/Stand-by)

Buton pentru pornirea/oprirea receptorului.

2. Display (2LED-uri)

LED-ul rosu este indicatorul de Stand-by iar cel verde indica, ca receporul este pornit.

. Modulul SMART CARD

Aici se insereaza cartela SMART CARD VIACCESS

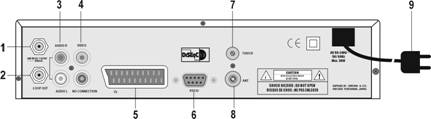

2) Panoul din spate

1. LNB IN

Conectati semnalul digital dinspre LNB-ul antenei dvs. parabolice de satelit, la aceasta mufa.

2. LOOP OUT

La aceasta mufa se poate conecta un al doilea receptor (analogic sau digital).

. AUDIO dreapta (mufa RCA rosie) si stanga (mufa RCA alba)

Iesiri audio pentru conectarea unui amplificator extern sau a unui TV.

. VIDEO (mufa RCA galbena)

Aceasta mufa este iesirea video RCA, pentru TV sau VCR

. Conector Scart TV

Utilizati acest conector pentru conectarea la TV printr-un cablu SCART.

. Port serial RS232

Port serial pentru conectarea receptorului la PC si actualizarea software-ului existent in receptor.

. Iesire TV/VCR

Daca nu doriti conectarea la TV (VCR) prin intermediul cablurilor RCA sau SCART, puteti folosi un cablu coaxial, conectat intre aceasta mufa TV-tata si TV (VCR), avand grija ca televizorul dvs. sa fie programat pe canalul corespunzator.

. Intrare ANT IN

Intrare RF utilizata in cazul conectarii la TV prin intermediul cablului coaxial, pentru insumarea programelor TV provenite din alte surse (CATV sau antena terestra).

. Cablu de alimentare

Receptorul dvs. se alimenteaza cu tensiune electrica alternativa, de la 90 la 240 Vca, 50~60 Hz +/- 5%. Asigurati-va ca tensiunea electrica de la priza dvs. se incadreaza intre aceste limite.

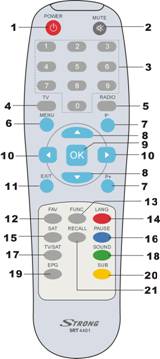

3) Telecomanda

Toate functiile receptorului pot fi controlate din telecomanda.

1. POWER

Porneste/opreste receptorul.

2. MUTE

Dezactiveaza/activeaza sonorul receptorului.

3. Taste numerice (0-9)

Schimba programele direct si introduce valori numerice in meniuri.

. TV

Afiseaza lista de programe TV.

. RADIO

Afiseaza lista de programe RADIO.

. MENU (MENIU)

Afiseaza meniul principal

. P+/P-

Pagina sus/jos in meniuri.

. UP/DOWN (SUS/JOS)

Schimbare programe inainte-inapoi si, in modul meniu, mutarea cursorului de selectie.

. OK

Afiseaza lista de programe si selecteaza o anumita operatiune in cadrul meniului.

10. LEFT/RIGHT (STANGA/DREAPTA)

Ajusteaza volumul sonorului. In meniu efectueaza schimbarea selectiei.

. EXIT

Iesirea din meniu sa submeniuri si anuleaza orice functie in timpul efectuarii.

12. FAV (♥)

Afiseaza lista curenta de programe favorite.

. FUNC

Afiseaza informatii detaliate despre programul curent, in modul normal, de vizionare.

14. LANG

Afiseaza lista de canale audio disponibile pentru un anumit program, in masura in care acestea sunt transmise.

. SAT

Afiseaza lista satelitilor instalati.

. PAUSE

Ingheata imaginea pe ecran. La a doua apasare imaginea revine la normal.

17. TV/SAT

Selecteaza sursa de semnal pe iesirea SCART, receptorul sau VCR-ul.

. SOUND

Selecteaza modul de sunet, mono-stereo.

. EPG

Afiseaza Ghidul de programe electronic, in modul normal de vizionare.

. SUB

Afiseaza teletextul sau subtitrarea.

RECALL

Muta la programul vizionat anterior.

Conexiuni

Conectarea la TV & VCR

Pentru conectarea receptorului dvs. la TV puteti alege una din urmatoarele variante: prin cablu coaxial UHF, prin cablu SCART si/sau cablu audio/video cu conectori RCA.

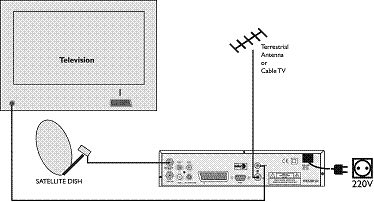

1.1 Conexiune de baza cu un cablu coaxial:

Text Box:               - se conectateaza semnalul de satelit, de la LNB-ul antenei, la mufa de intrare LNB IN, folosind un cablu coaxial si mufe F;
- se conectateaza cablul RF intre mufa TV tata (TV/VCR), a receptorului, si mufa TV mama a televizorului;
- optional se conectateza, la intrarea  ANT IN, cablul RF de la antena  terestra sau de la reteaua CATV.

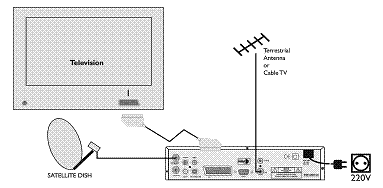

1.2 Conexiune de baza cu un cablu SCART:

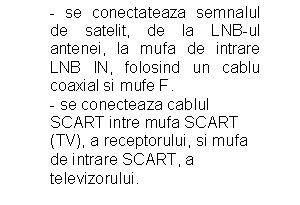

Text Box: - se conectateaza semnalul de satelit, de la LNB-ul antenei, la mufa de intrare LNB IN, folosind un cablu coaxial si mufe F.
           - se conecteaza cablul
           SCART intre mufa SCART
           (TV), a receptorului, si mufa
           de intrare SCART, a
           televizorului.


asd

asdasdas

sdas

a

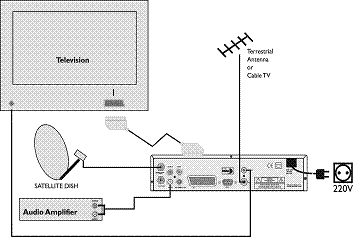

1.3 Conexiune completa:

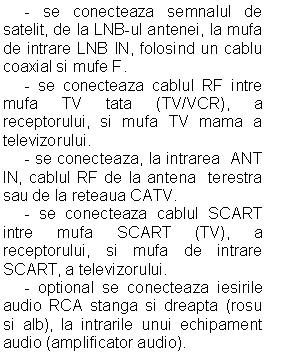

Text Box: - se conecteaza semnalul de satelit, de la LNB-ul antenei, la mufa de intrare LNB IN, folosind un cablu coaxial si mufe F.
 - se conecteaza cablul RF intre mufa TV tata (TV/VCR), a receptorului, si mufa TV mama a televizorului.
 - se conecteaza, la intrarea ANT IN, cablul RF de la antena terestra sau de la reteaua CATV.
 - se conecteaza cablul SCART intre mufa SCART (TV), a receptorului, si mufa de intrare SCART, a televizorului.
 - optional se conecteaza iesirile audio RCA stanga si dreapta (rosu si alb), la intrarile unui echipament audio (amplificator audio).

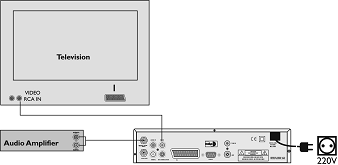

1.4 Conexiune cu cablu Audio-Video RCA:


Text Box: - pe panoul din spate al receptorului se afla conectorii audio-video RCA (Audio stanga & dreapta – rosu & alb, Video - galben)
 - se instaleaza un cablu Audio-Video intre conectorii RCA ai receptorului si cei ai televizorului si/sau amplificatorului audio.


2. Conectarea la antena parabolica

2.1 Conectarea unei antene parabolice fixe la receptor

- se alege satelitul de pe care doriti sa receptionati programele TV si RADIO.

- se conecteaza un cablu coaxial la LNB-ul antenei .

- se conecteaza celalalt capat al cablului coaxial la mufa de intrare LNB IN, a receptorului.

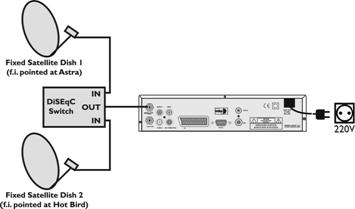

2.2 Conectarea a 2 antene sau a unei antene cu 2 LNB-uri, utilizand un comutator DiSEqC1.0

- daca se doreste receptionarea programelor TV si RADIO de pe 2 sateliti, este posibila utilizarea a 2 antene fixe sau a unei antene fixe echipata cu 2 LNB-uri pozitionate corespunzator.

- de asemenea, in aceasta configuratie, este necesara instalarea unui comutator DiSEqC 1.0, pentru selectia automata a satelitului.

- se conecteaza LNB-urile la intrarile IN1 si IN2 ale comutatorului DiSEqC 1.0, utilizand cabluri coaxiale si mufe F.

- se conecteaza iesirea OUT a comutatorului, la mufa LNB IN situata pe panoul din spate al receptorului, de asemenea cu un cablu coaxial.

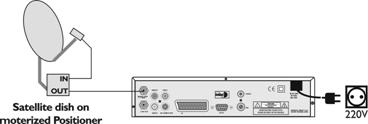

.3 Conectarea unei antene parabolice cu pozitioner si motor incorporat la receptor:

- o alta posibilitate de a receptiona programe de pe mai multi sateliti este montarea antenei parabolice pe un pozitioner motorizat DiSEqC 1.2;

- se conecteaza LNB-ul, cu ajutorul unui cablu coaxial, la mufa LNB IN a pozitionerului;

- se conecteaza iesirea OUT a pozitionerului la mufa LNB IN situata in partea din spate a receptorului.

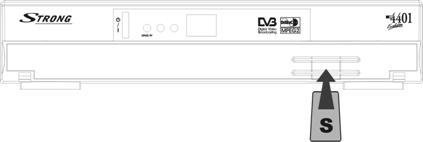

Conectarea unei cartele SMART CARD:

- se insereaza cartela SMART CARD Viaccess, in slotul special prevazut pe panoul frontal al receptorului, pentru a putea viziona programele preferate.

- cartela Viaccess poate fi achizitionata de la dealer-ul local.

Pornirea si programarea receptorului

1. Prima pornire:

Cand se porneste receptorul pentru prima data, pe ecranul TV va fi afisat Meniul Principal. Pentru a accesa meniul principal aveti nevoie sa introduceti codul PIN.

Codul PIN original este ‘1111’.

Limba de afisare a meniului este engleza. Pentru a alege alta limba selectati in meniu “System Configuration” (Configurarea receptorului).

Pentru cautarea programelor selectati “Installation” (Instalare). De fiecare data cand receptorul va solicita introducerea codului PIN tastati din telecomanda ‘1111’, utilizand tastele numerice [0-9].

2. Programare

Pentru a comuta intre lista de programe TV / RADIO se apasa tasta corespunzatoare a

telecomenzii (TV sau Radio).

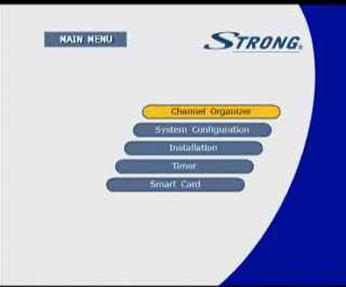

2.1 Functiile meniului

Toate setarile si caracteristicile receptorului dvs. pot fi accesate din Main Menu (Meniul principal). Acesta este alcatuit din urmatoarele sub-meniuri: “Channel Organizer” (Organizarea-Editarea programelor), “System Configuration” (Configurarea Sistemului), “Installation” (Instalare), ”Timer” (Temporizare) si “Smart Card

Pentru a afisa meniul pe ecranul TV si a naviga prin meniul principal al receptorului se efectueaza urmatorii pasi:

Se apasa tasta Menu.

Se utilizeaza tastele UP/DOWN (SUS/JOS) pentru navigare.

Se apasati tasta OK ori de cate ori doriti sa selectati o anumita optiune (sub-meniu). Se apasati tasta Exit pentru a termina o operatiune.

Se apasati tasta Exit pana cand ajungeti la meniul principal.

Organizarea programelor

In meniul “Channel Organizer” (Organizarea-editarea programelor) se pot edita programele, se pot crea liste cu programele favorite si de asemenea se pot sterge toate programele memorate.

2.2.1 Meniul Edit Channels (Editare programe)



In acest meniu se pot sorta, edita sau sterge programe.

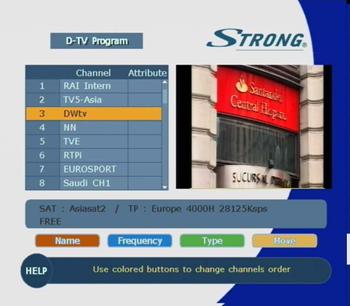

2.2.2 Sortarea programelor din lista de programe:

Se apasa tasta Menu.

Se utilizeaza tastele UP/DOWN, se selecteaza 'Channel Organizer' (Organizarea programelor) si se apasa OK.

Se utilizeaza tastele UP/DOWN, se selecteaza 'Channel Edit' (Editarea programelor) si se apasa OK.

Se apasa tasta Rosie (Sort) pentru sortarea programelor.

- daca se apasa tasta Rosie (Name), se pot sorta programele in ordine alfabetica.

- daca se apasa tasta Verde (Frequency), puteti sorta programele dupa ordinea transponderelor memorate.

- daca se apasa tasta Galbena (Type), puteti sorta programele dupa tipul lor, codate sau necodate.

- daca se apasa tasta Albastra (Move), puteti sa sortati programele manual.

- programul selectat va fi marcat cu culoarea rosie. Cu tastele UP/DOWN mutati programul selectat in pozitia dorita si apasati OK.

- programul va fi mutat in pozitia dorita.

O data ce este incheiata operatia de sortare a programelor, se apasa tasta Exit succcesiv, pana cand se revine in modul normal de vizionare TV. De asemenea va fi afisat pentru scurt timp, un mesaj de salvare a modificarilor efectuate.

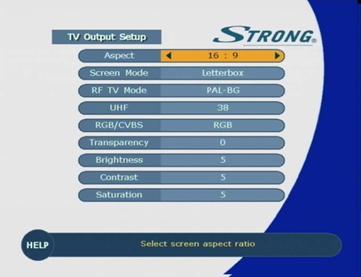

3. Configurarea receptorului

Pentru a se configura receptorul , se acceseaza meniul “System Configuration” (Configurarea sistemului):

Se apasa tasta Menu.

Se utilizeaza tastele UP/DOWN, selectati “System Configuration” (Configurarea sistemului) si apasati OK.

Preferences (Preferinte):

Se poate schimba limba de afisare a meniului, limba preferata a programelor, limba de subtitrare, ora curenta si timpul de afisare a mesajelor, dupa cum urmeaza:

  1. Se selecteaza “Menu Language” (Limba meniului) si se apasa tasta Right (Dreapta) pentru a alege limba dorita. Se repeta aceleasi comenzi pentru audio si subtitrare.

Parental Lock: Cu ajutorul acestei functii puteti modifica codul PIN folosit la blocarea accesului in meniu si/sau a unor programe individuale

  1. Menu se utilizeaza tastele LEFT/RIGHT (STANGA/DREAPTA), se poate selecta 'lock' (blocare) sau 'unlock' (deblocare) si se apasa OK. Daca se selecteaza 'lock' (blocare), receptorul va solicita introducerea codului PIN, de fiecare data cand se doreste accesarea meniul principal.
  2. Current PIN (Cod PIN actual): Enter ‘1111’
  3. New PIN (Cod PIN nou): Introduceti noul cod PIN
  4. Retype PIN (Repetare PIN) Introduceti din nou, noul cod PIN

Este recomandata notarea noului cod PIN introdus. In cazul in care se uita se apeleaza la distribuitorul dvs.

3.7 System Information (Informatii): se afiseaza informatiile despre receptorul cum ar fi: modelul, versiunea de software si start.

Instalarea (Cautarea programelor)

Toate setarile referitoare la antena, LNB, sateliti si cautarea programelor sunt cuprinse in acest meniu. Acesta contine sub-meniurile “Antenna Setup”(Setari antena), “Diseqc1.2 Setup” (Setari Diseqc 1.2) si “Manual Scan”(Scanare manuala). Pentru accesarea diferitelor sub-meniuri se efectueaza urmatorii pasi:

Inainte de a incepe urmatoarele reglaje ale receptorului este recomandat sa cititi manualul si instructiunile de instalare ale LNB-ului , comutatorului DiSEqC si a pozitionerului.

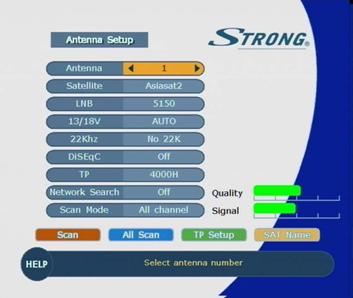

4.1 Antenna Setup (Setari antena):

Pentru a seta antena dvs., urmati urmatoarele instructiuni:

Apasati tasta Menu.

Utilizand tastele UP/DOWN (SUS/JOS), selectati 'Installation' (Instalare) si apasati OK.

Utilizand tastele UP/DOWN, selectati 'Antenna Setup' (Setari antena) si apasati OK.

Cu ajutorul tastelor UP/DOWN selectati o anumita functie si modificati valoarea, daca este necesar, cu ajutorul tastelor LEFT/RIGHT (STANGA/DREAPTA).

Antenna: se selecteaza un numar pentru satelitul pe care dorit pentru scanare.

Satellite: se selecteaza satelitul pe care dorit pentru scanare, din lista de sateliti

LNB: - se selecteaza tipul LNB-ului utlizat, Universal 1 ~ 3, 5150, 9750 sau 10750;

- daca exista alt tip de LNB – se selecteaza ‘0” si se tasteaza manual frecventa oscilatorului local;

- unde UNI1=9750/10600 MHz, UNI2=9750/10700MHz, UNI3=9750/10750 MHz.

13/18V: se selectati auto, 13/18V, 13V sau 18V pentru tensiunea LNB-ului. Se selecteaza “Off” (Oprit) daca doriti sa opriti tensiunea de alimentare a LNB-ului.

22KHz: este setat automat pe “Auto” pentru UNI LNB. Pentru alte tipuri de LNB se poate alege alta optiune.

DISEqC: se selecteaza portul de intrare al comutatorului DiSEqC sau “OFF” daca nu se utilizeaza un comutator (daca exista un singur LNB).

TP: se selecteaza frecventa satelitului.

Network Search (Cautare retea): Setati acest camp in “On” (Pornit) pentru a activa

optiunea de cautare in retea.

Network Search (Cautare retea): Setati acest camp in “On” (Pornit) pentru a activa



optiunea de cautare in retea.

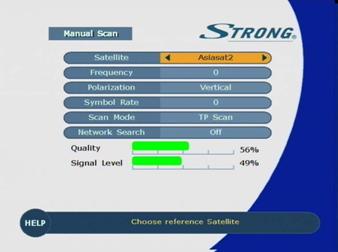

4.1.10 Scan Mode (Mod de cautare): Alege modul de cautare a programelor, “FTA”(Libere, necodate) sau “All” (Toate, inclusiv cele codate).

Dupa efectuarea setarilor de mai sus, se pot folosi tastele colorate care corespund, in acest sub-meniu, urmatoarelor functii:

Rosu - Scan (Scanare): se scaneza satelitului ales in campul “Satellite”

Verde - All Scan (Scanare tot): se scaneza satelitii alesi in campurile “Antenna” si “Satellite”.

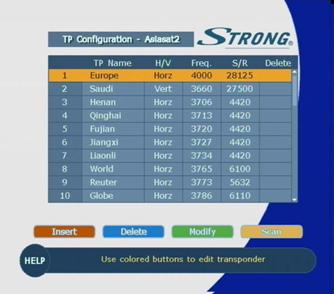

Galben - TP Set up (Setare TP): aceasta functie va permite alegerea un TP (frecventa) specific pe care doriti sa-l scanati; se pot utiliza tastele UP/DOWN pentru a selecta frecventa exacta a operatorului dorit si apoi apasati tasta OK pentru a incepe scanarea; se poate, de asemenea, utilizand tastele colorate, sa se insereze parametrii noi de cautare, sa se stearga si sa se modifice parametrii existenti.

Albastru - SAT NAME (Nume satelit): editarea numelui satelitului; pentru efectuarea acestei operatiuni se aplica aceiasi pasi ca la editarea numelui programului.

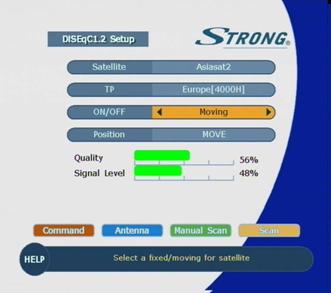

4.2 Setari DiSEqC1.2:

Inainte de efectuarea setarilor pozitiei antenei pentru diferiti sateliti, se asigura ca toti parametrii necesari au fost definiti in meniul anterior. Se asigura ca antena este instalata corect si ca limitele mecanice ale motorului sunt stabilite.

Se apasa tasta Menu.

Se utilizeaza tastele UP/DOWN, se selecteaza 'Installation' (Instalare) si se apasa OK.

Se utilizeaza tastele UP/DOWN, se selecteaza 'DiSEqC 1.2 Setup' (Setari DiSEqC 1.2) si se apasa OK.

Se utilizeaza tastele UP/DOWN de pe telecomanda pentru a selecta un camp si tastele LEFT/RIGHT pentru schimbarea valorilor.

Satellite: se selecteaza satelitul pentru care se doreste programarea pozitiei antenei.

TP: se selecteaza transponderul (frecventa) de referinta care va fi folosita pentru detectia semnalului in timpul instalarii

On/Off: se selecteaza Fixed (Fixa) daca antena este fixa sau Moving (Mobila) daca antena este mobila, caz in care va apare pe ecran campul Position (Pozitie).

Se selecteaza campul Position (Pozitie).

- se folosesc tastele Left/Right (Stanga/ Dreapta) pentru a misca antena in directia corespunzatoare;

- se apasa tastei Left va misca antena la est, iar prin apasarea tastei Right antena se va misca spre vest;

- se urmaresc indicatoarele de nivel de semnal si calitate pentru a alege pozitia corecta a antenei pe satelitul selectat.

- cand semnalul este suficient de puternic pentru a fi detectat, indicatoarele isi vor schimba culoarea din rosu (semnal inexistent), in verde (semnal detectat).

- se ajusteaza pozitia antenei pentru un nivel maxim de semnal si calitate.

- se apasa tasta Galbena – Store (Memorare) pentru a memora pozitia antenei.

Functiile tastelor colorate in acest sub-meniu:

Rosu - Command (Comanda): se acceseaza meniului de comenzi pentru stabilirea,

memorarea si stergerea limitelor electronice ale motorului, mutarea automata a antenei in pozitia centrala, mutarea antenei, in pasi sau continuu, la est si la vest.

Verde - Auto Position (Pozitionare automata): pentru a utiliza aceasta functie, intai se

muta antena la limita vest. Se alege o frecventa (TP) receptionabila in zona dorita. Se apasa

aceasta tasta si antena va incepe sa se miste de la vest la est. Fiti atenti la nivelul de semnal si

calitatea semnalului, cand acestea se schimba din culoarea rosu in verde, apasati tasta Rosie

(Stop). Daca este necesar, se ajusteaza pozitia antenei pentru obtinerea nivelului de semnal

maxim si apoi memorati.

Galben - Store (Memorare): Apasati aceasta tasta pentru memorarea pozitiei antenei, pe satelitul dorit.

Albastru - Original Pos (Pozitia originala): Revenirea antenei la ultima pozitie memorata

pentru satelitul respectiv.

4.3 Manual Scan (Scanare manuala):

Meniul de scanare manuala permite scanarea si inserarea manuala a unor transpondere (frecvente) in cazul cand acestea nu sunt deja prezente in lista meniului “Antenna Setup” (Setari antena). Se folosesc tastele UP/DOWN pentru a selecta un anumit camp si, de asemenea, tastele LEFT/RIGHT si cele numerice (0-9) pentru setarea diferitelor valori.

Satellite: se selecteaza satelitul dorit, din lista de sateliti disponibila;

Frequency (Frecventa): se introduce frecventa transponderului pe care se doreste a fi scanat;

Polarisation (Polarizare): se selecteaza Vertical sau Orizontal, corespunzator cu datele transponderului;

Symbol Rate (Rata transmisie): se introduce rata de transmisie corespunzatoare;

Scan mode (Modul de cautare): se selecteaza una din optiunile de scanare. Daca se selecteaza “Channel Scan” (Scanare program), atunci se pot introduce datele individuale de transmisie caracteristice programului cautat: Audio, Video si PCR PID.

Network Search (Cautare retea): Optiune cautare retea (“On”-“Off”).

4.4 Smart Card

In cadrul acestui sub-meniu se pot accesa informatiile referitoare la cartela SMART Viaccess.

Se apasa tasta Menu;

Cu ajutorul tastelor Up/Down se selecteaza “Smart Card”;

Se selecteaza slotul corespunzator si se apasa OK.

4.5 Consultations (Consultari):

Accesati acest meniu pentru verificarea starii autorizarii cartelei.

Prebooking:

Authorizations:

Change PIN code:



loading...







Politica de confidentialitate

DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 1219
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2020 . All rights reserved

Distribuie URL

Adauga cod HTML in site
