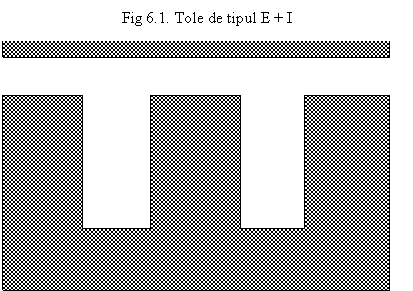

Dupa cum s-a mentionat,pentru alcatuirea miezului transformatorului se folosesc cel mai frecvent tole de tipul E + I (fig.6.1).In literatura se specialitate,aceste tole se clasifica la randul lor,in functie de anumite caracteristici dimensionale ,extind nomenclatoare care usureaza mult alegerea tipului dorit si calculul transformatorului.




In privinta pachetului de tole,constructorul trebuie sa cunoasca doua caracteristiciesentiale si anume sectiunea miezului si dimensiunile “ferestrei” (evident se presupune cunoscuta natura materialului din care sunt confectionate tole ,in cazul nostru tabla de fier-siliciu). Sectiunea miezului S se obtine inmultind grosimea “c” a pachetului de tole cu latimea “b” a benzii centrale din tola E (fig 6.2).


Text Box: Fig . 6.2 Elementele pentru calculul sectiunii miezului

Exprimand pe “c” si pe “b” in centimetrii,sectiunea S rezulta in centimetrii patrati.

Cunoasterea sectiunii este obilgatorie,deoarece puterea maxima pe care o transforma(din primar in secundar)un transformator este dependent de sectiunea miezului.Pentru materialele feromagnetice obisnuite(tabla de fier-siliciu),aceasta dependenta se poate exprima prin relatia aproximativa:S=

unde S se ia in cm2,iar P1(puterea maxima totala in primar)in wat-i sau in volt-amperi.



Atunci cand miezul magnetic este realizat din tole de calitate inferioara(tabla din fier sau otel decalit),in relatia precedenta se introduce un coeficient supraunitar de proportionalitate cu valori cuprinse intre 1,1 si 1,6 :S=(1,1…1,6)

Cealalta caracteristica esentiala a miezului– fereastra–reprezinta spatiul gol care ramane dupa imbinarea pachetului de tole,intre bratul central si unul din bratele laterale ale miezului.

La tolele de tip E+I exista doua ferestre egale,de o parte si de alta a bratului central.Acest spatiu gol al miezului va fi ocupat de carcasa transformatorului,pe care se afla infasurarile bobinelor din primar si secundar.

Dimensiunile ferestrei se iau in considerare dupa ce s-a terminat calculul infasurarilor(numerele de spire si diametrul conductoarelor),pentru a ne asigura ca bobinele rezultate din calcul incap in carcasa.

Dupa ce am stabilit sectiunea minima S a miezului necesar(puterea P1 in primar fiind calculata anterior)ne vom procura pachetul de tole corespunzator.Trebuie sa avem grija ca sectiunea sa nu fie in nici un caz mai mica decat valoarea rezultata din calcul;pe de alta parte o sectiune mult mai mare va asigura functionarea corecta a transformatorului,dar va conduce la un gabarit sporit si la un consum mai mare de conductor.

Corectarea sectiunii se poate face foarte usor marind sau micsorand adecvat grosimea pachetului de tole (deci numarul de tole utilizate).In practica se va cauta pe cat posibil ca forma sectiunii bxc sa fie aproape patrata(bc),deoarece in acest caz lungimea unei spire va fi minima pentru sectiunea data.Se face astfel economie de conductor si totodata se reduc pierderile de energie prin caderea de tesniune pe rezistenta chimica a tensiunilor.Pe de alta parte atunci cand miezul procurat are si carcasa gata ,construcorul il poate folosi ca atare,chiar daca sectiunea sa este cu 20-30% mai mare decat valoarea calculata.
