Registre de deplasare universale

Permit inscrierea paralela si seriala a informatiei, citirea paralela si seriala si deplasarea in ambele sensuri. 74LS194 si 74LS195 sunt doua exemple de asemenea registre universale pe 4 biti.

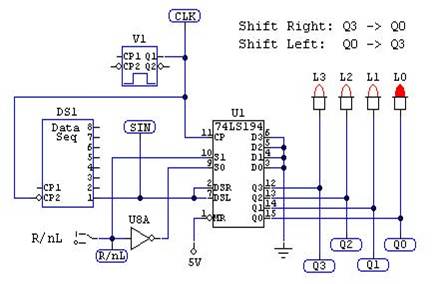

74LS194 este un registru de deplasare universal organizat pe 4 biti. Circuitul dispune de intrari si iesiri paralel, intrari de deplasare dreapta si stanga, doua intrari de control al modului de operare si o intrare prioritara de stergere.

Registrul permite 4 moduri de functionare:

Incarcare paralel;

.Deplasare dreapta (in directia Q Q

. Deplasare stanga (in directia Q Q

. Inhibare tact (asteptare).

Functionarea registrului 74LS194 este prezentata in tabelul 5.2. Indiferent de modul de operare selectat, inainte de fiecare front crescator a semnalului de tact, informatia la intrarile de date paralel sau serie trebuie actualizata, respectand timpii de stabilire si de mentinere.

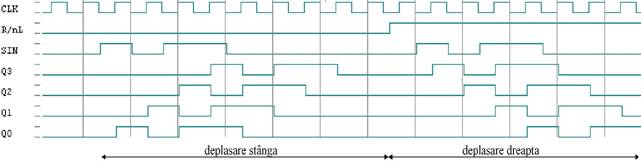

Incarcarea paralel: pentru S0 = S1 = 1, aducand informatia la intrarile A, B, C, D, memorarea in registru se realizeaza pe frontul crescator al semnalului de tact; la iesirile QA, QB, QC si QD aceasta informatie este disponibila tot paralel dupa tp (maxim 35 ns in foaia de catalog). Pe durata incarcarii paralel, circulatia serie a informatiei este inhibata. Deplasarea la dreapta a informatiei prezente la intrarea SR (Shift Right Data Input) este realizata pentru fiecare front crescator al semnalului de tact, pentru S0 = 1 si S1 = 0. Deplasarea la stanga se realizeaza similar, pentru S0 = 0 si S1 = 1, iar intrarea seriala de date este in acest caz SL.

Daca S0 = S1 = 0, tactul spre bistabilele registrului este inhibat si modul de operare selectat (Hold) nu presupune nici o modificare a informatiei memorate in registru. Pentru nCLR = 0, Q , Q , Q si Q devin 0 (nCLR este intrare asincrona prioritara).

Tabelul 5.2

Modurile de operare ale registrului 74LS194

L_IN= intrarea pentru deplasarea spre stanga
R_IN= intrarea pentru deplasarea spre dreapta
