Transformatorul de retea



      Transformatoarele sunt aparate bazate pe fenomenul inductiei elecromagnetice,construite cu destinatia de a prelua energia electrica sub o tensiune U1 si cu intensitatea I1 si a o reda sub tensiunea U2 la curentul I2.

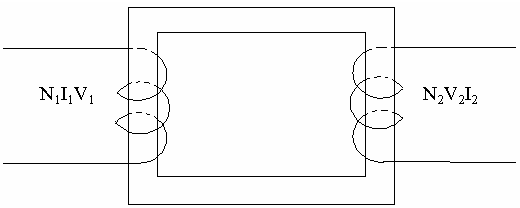

      Energia preluata din circuitul primar se regaseste in circuitul secundar in proportie de 80-90% diferenta de 10-20% fiind “pierduta” sub forma de caldura sau camp electromagnetic radiat in mediul inconjurator.     Cresterea tensiunii in secundar fata de primar se obtine intotdeauna in detrimentul intensitatii,care se va reduce aproximativ in acelasi raport. Pentru a exprima cantitativ aceasta lege de baza a transformatoarelor,sa notam cu N1,U1,I1 respectiv N2,U2,I2, numarul de spire,tensiunea si curentul din primar,respectiv din secundar (fig 2.1).Experienta arata ca raportul dintre numerele de spire din primar si din secundar este egal cu raportul dintre tensiunile respective U1 si U2 :


 (raportul de transformare)

Daca am neglija pierderile de energie din transformator,raportul dintre curentul primar si cel secundar ar fi egal cu inversul raportului de transformare; in practica insa aceste pierderi nu pot fi neglijate,astfel ca egalitatea este doar aproximativa :

.

Randamentul transformatorului depinde de numerosi factori,printre care se numara calitatea si geometria miezului utilizat (vezi tabele 1.V) forme si dimensiunile infasurarilor,diametrul conductoarelor folosite etc.

      In marea majoritate a situatiilor practice intalnite de amatori,cand se folosesc miezul de forma  E+I  din tole de Fier – Siliciu,se poate lua  in calcul un randament de 80% (h =0,80). Aceasta inseamna ca daca dorim sa obtinem in circuitul secundar o anumita putere P2 va trebui sa furnizam primarului o putere mai mare,P1 :

P1==1,25 * P2.

In aceasta relatie figureaza puterea aparenta care se defineste prin produsul P=U*I si se exprima in unitati VA (volt - amper),tensiunea fiind exprimata in volti si curentul in amperi.
