Asamblari (imbinari) prin nituri

- sunt din categoria asamblarilor nedemontabile , iar organul de asamblare poarta denumirea de nit.



Avantaje ale asamblarii prin nituri :

-        amortizeaza socurile si vibratiile ca urmare a lucrului mecanic de deformatie acumulat de nit pentru formarea celui de-al doilea cap ;

-        se pot imbina materiale diferite (metalice intre ele,metalice cu nemetalice,nemetalice intre ele ) ;

-        constructiile metalice nituite se pot trata termic.

Dezavantaje ale asamblarii prin nituri :

-        sunt cu 30% mai grele decat constructiile (imbinarile) sudate ;

-        tehnologie mai complicata ;

-        nu se pot imbina tablele cap la cap.

Dupa forma capului,niturile pot fi :

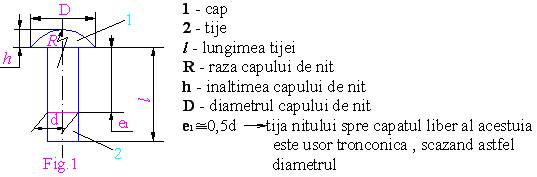

- cu cap semirotund (fig.1) ;

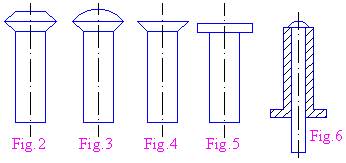

-        cu cap tronconic semiingropat (fig.2);

-        cu cap semirotund semiingropat (fig.3);

-        cu cap tronconic ingropat (fig.4);

-        cu cap plat (fig.5);

-        nit orb (fig.6);

Dupa forma tijei ,niturile pot fi :

-        cu tija plina (fig.15);

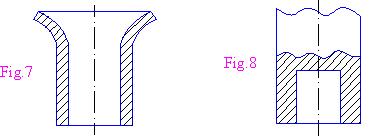

-        cu tija tubulara ( fig.7);

-        cu tija partial tubulara ( fig.8).

Dupa importanta imbinarii  :

-        de rezistenta;

-        de etansare;

-        de rezistenta etansare;

-        fara importanta.

Dupa modul de dispunere al tablelor (platbandelor), asamblarile prin nituri pot fi:  :

-        prin suprapunere cu un singur rand de nituri (fig.9);

-        prin suprapunere cu doua randuri de nituri (fig.10);

-        prin suprapunere cu doua randuri de nituri asezate in sah (fig.11);




-        cap la cap cu o eclisa (fig.12,a);

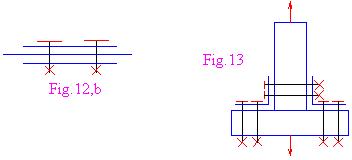

-        cap la cap cu doua eclise superioara si inferioara (fig.12,b);

-        imbinare de colt, cu niturile 1,solicitate la forfecare,si cu niturile 2,solicitate la intindere (fig.13);

Materiale si tehnologie

Niturile sunt din otel si din materiale neferoase ( - cupru,aluminiu si aliajele lor)

Pentru niturile metalice feroase cu diametru pana la 8 mm ,nituirea se realizeaza la rece,iar cele cu diametre de la 10 mm inclusiv,nituirea se realizeaza la cald, incalzindu-se pana la 1000 - 11000 C,si se bat (-dupa scoaterea din cuptor) pana la aproximativ 6000C.

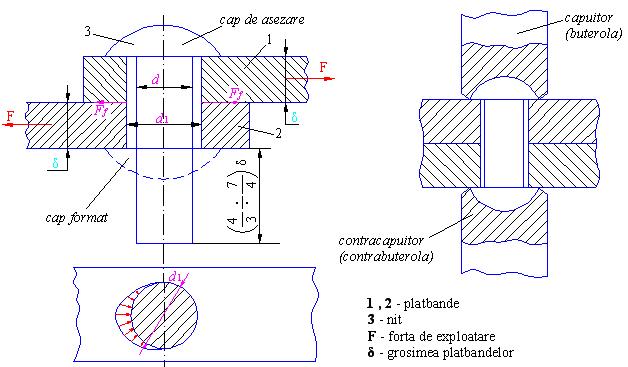

La inceput ,forta de exploatare F este preluata de forta de frecare dintre platbande Ff , nitul fiind solicitat la intindere.Dupa un anumit timp de solicitare,materialul nitului se relaxeaza,se va produce o mica deplasare intre platbande (rezultand portanta constructiei nituite),sarcina de ex ploatare este preluata de nituri supuse la forfecare,iar cand nitul ajunge in contact cu peretii gaurii acesta va fi supus si la presiune de contact (strivire).

Diametrul d serveste pentru comanda nitului , iar in urma ''baterii'' ,alezajele se umplu si in calcule se va lua diametrul d1.

Ipoteze simplificatoare pt.calculul asamblarii prin nituri

10. Se considera ca forta de exploatare se repartizeaza uniform pe numar de nituri, respectiv , - forta pe un nit.

20. Tensiunile tangentiale la forfecare sunt egale pe sectiunile de forfecare ale nitului.

(1) , unde : - tensiune tangentiala admisibila la forfecare

i pt. mai multe sectiuni de forfecare

Desi in realitate tensiunile (eforturile) de strivire sunt neuniforme si actioneaza pe jumatate din aria laterala a nitului,se considera tensiuni uniforme ce actioneaza pe o arie canventionala (= ).

Tinand cont ca cele doua solicitari actioneaza simultan , egaland relatiile (1) = (2) , si ca ,iar i = 1 , rezulta , unde - grosimea platbandei ce rezulta din calculele de rezistenta efectuate anterior.

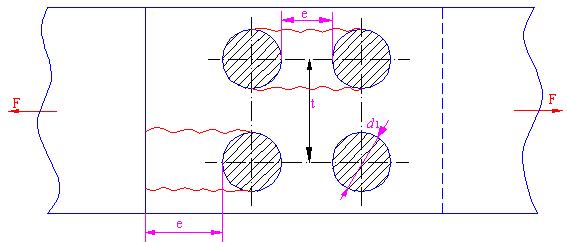

La o asamblare nituita ,pe langa diametrul nitului ,mai trebuiesc determinate urmatoarele :

d1 diametrul de calcul

t pasul nituirii

e distanta de la nit la marginea platbandei

e1 distanta intre randurile de nituri

; ;  ;

Se defineste coeficientul de utilizare ,φ, ca fiind urmatorul raport :

, deci

;

Desi la ultima varianta coeficientul de utilizare este mai mare,exista pericolul de imflare a tablelor intre nituri (fig. de mai jos).
