Bobina de inductie

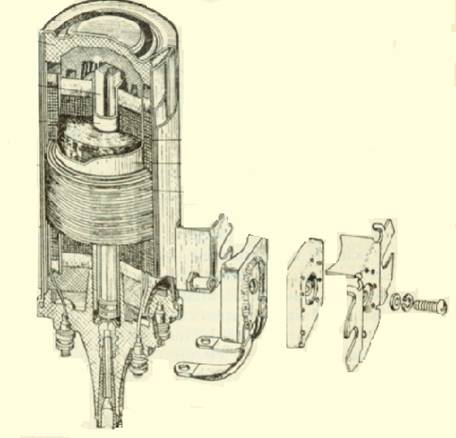

Fig 8.10 Bobina de Inductie




Bobina de inductie este un transformator de curent, care transforma curentul de joasa tensiune de 6 sau 12 V in curent de inalta tensiune, de 15 000 20 000 V.

Bobina de inductie ( fig 8.10 )Este constituita dintr-o infasurare primara 3, formata din 200 300 de spire din sarma de cupru, izolata, de circa 1 mm grosime, infasurate pe un miez de fier moale 1 si o infasurare secundara 2, care are 15 000 20 000 de spire si este facuta dintr-o sarma de cupru izolata foarte subtire ( 0,1 mm grosime ). Aceste infasurari sunt protejate de un invelis de tabla 4, in interiorul caruia se afla fixat, printr-o masa izolanta, capacul de protectie 5, facut dintr-un material izolant ( bachelita ).

Capetele infasurarii primare sunt legate la cele doua borne 6 si 7, fixate in capac. Infasurarea secundara are unul dintre capete legat la un capat al infasurarii primare, iar celalalt capat este legat la borna fisei centrale 8 a capacului izolant al bobinei de inductie.

Functionarea bobinei de inductie se bazeaza pe fenomenul inductiei electromagnetice, potrivit caruia, prin intreruperea curentului de joasa tensiune din infasurarea primara, ia nastere in infasurarea secundara un curent de inalta tensiune. Acest fenomen se explica prin variatia campului magnetic, creat de infasurarea primara, care scade de la valoarea de regim la zerosi ale carei linii de camp magnetic ( de forta ) intretaie spirele infasurarii secundare.



Valoarea pana la care creste curentul in infasurarea primara si deci, tensiunea in infasurarea secundara, deoind de intervalul de timp in care contactele stau inchise. Cand turatia motorului este mai redusa, acest interval este mai mare si deci, curentul va creste mai mult decat in cazul turatiilor mari, cand intervalul de timp este redus. Daca rezistenta electrica a circuitului este mica, la turatii mici ale motorului, curentul creste mult si are loc supraincalzirea bobinei datorita efectului Joule.

Introducand in circuitul infasurarii primare intre bornele 6 si 7 o rezistenta suplimentara ( variator ), a carei marime variaza cu temperatura, se va evita supraincalzirea bobinei. La aceasta rezistenta, rezistenta sa electrica creste odata cu temperatura care, la randul ei, este in functie de intensitatea curentului ce o parcurge. De aceea, pentru a se obtine scantei mai puternice la pornire, cand motorul este rece, intrebuinteaza bobine cu variator.

Variatorul se monteaza in serie cu infasurarea primara a bobinei de inductie si rolul de a marii intensitatea curentului produs de bobina, la pornire si la turatii ale motorului.
