PARAMETRII DE BAZA AI AUTOVEHICULULUI

1.Determinarea parametrilor dimensionali

Determinarea parametrilor dimensionali presupune sa se determine lungimea, latimea maxima, inaltimea maxima, inaltimea centrului de greutate, inaltimea in care actioneaza forta de rezistenta a aerului, distantele dintre fiecare punte si centrul de greutate, ampatamentu, ecartamente fata si spate.



Din fisa tehnica se dau urmatorii parametrii dimensionali:

Ø      -Ampatamentul ->A=3,665m

Ø      -Eartament fata ->E1=1.708m

Ø      -Ecartament spate->E2=1.521m

Ø      -Lungimea maxima-> L=6.140m

Ø      -Latimea maxima-> l=1.90m

Ø      -Inaltimea maxima-> Hmax=2.410m

Ø      -Inaltimea centrului de greutate-> Hg=0.86m

Restul parametrilor se vor calcula

-Inaltimea centrului de presiune:

Ha=Hg= 0.86m (1)

a-Distanta dintre puntea fata si centrul de greutate:

Din ecuatia de momente

G1a=G2b (2)

a+b=A (3)

G1+G2=Ga (4)

Din relatiile de mai sus rezulta:

a=(G2/Ga)A (5)

a=1,267 m

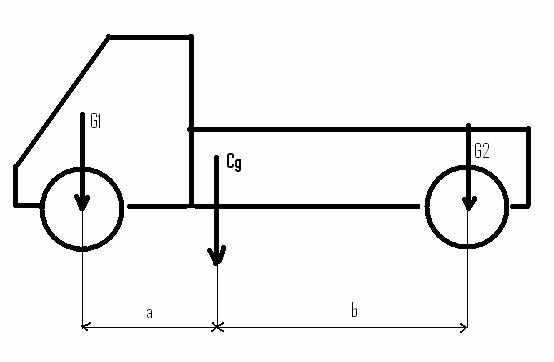

Fig.1.Pozitionarea centrului de greutate al autovehiculului

b-Distanta dintre puntea spate si centrul de greutate:

Din relatia(3) rezulta

b=A-a (6)

b=2,398 m

Valorile rcomandate pentru parametrii centruluide masa sunt date in tabelul 1.

Tabelul 1

Parametrul

Centrului de

masa

Starea de

incarcare a automobilului

Tipul automobilului

Autoturism

Autobuz

Autocamion

a/A

gol

0,450,54

0,500,65

0,460,55




incarcat

0,490,55

0,500,68

0,600,75

hg/A

gol

0,1600,260

-

0,21..0,268

incarcat

0,1650,260

0,2300,285

0,30..0,380

Valorile medii ale parametrilor centrului de masa

2.Determinarea caracteristicilor de masa.

Determinarea caracteristicilor de masa presupune determinarea greutatilor si a coeficientului de utilizare a sarcinii. Pentru aceasta trebuie cunoscute sau determinate: greutatea totala , greutatea proprie, greutatea utila, greutatea pe puntile din fata si din spate si greutatea pe fiecare roata a autovehiculului.

In fisa tehnica se dau urmatoarele date:

Greutatea totala: Ga=5350 daN

Greuttea proprie: G0=2620 daN

Se calculeaza restul parametrilor din datele obtiniute la deteminarea parametrilor dimensionali

Greutatea pe puntea spate

Dinrelatiile(2),(4) si (5)=>

G2=(a/A) Ga (7)

G2=1849 daN

Greutatea pe puntea fata

G1=(b/A)Ga (8)

Sau G1=Ga-G2

G1=3500 daN

Greutatea pe rotile din fata stanga si dreapta

G1s=G1d=G1/2 (9)

G1s=G1d=1750 daN

Greutatea pe rotile din spate stanga si dreapta

G2s=G2d=G2/2 (10)

G2s=G2d=924,5 daN
