Determinarea schemelor de orientare la aschiere a piesei



     Schemele de orientare si fixarea a semifabricatului,pentru fiecare operatie in parte,sunt trecute pe schitele simplificate ale operatiilor din tabelele 5.1.,pentru prima varianta de proces tehnologic si 5.2. pentru cea de-a doua varianta.



Varianta II                                                            Tabelul 5.2

Numarul de ordine si denumirea operatiei

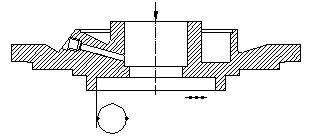

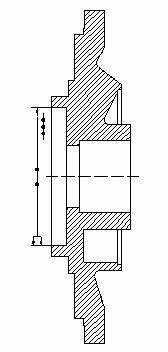

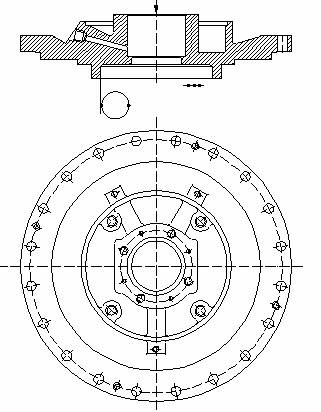

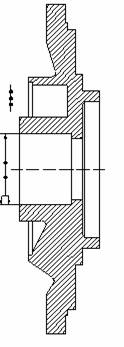

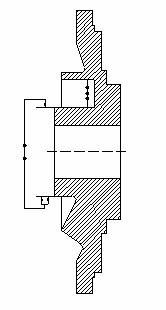

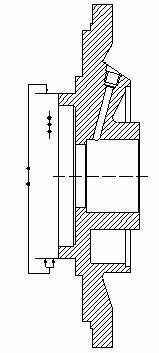

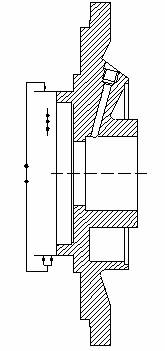

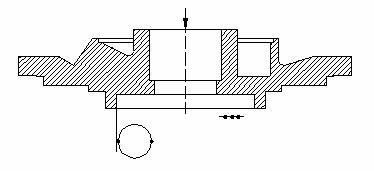

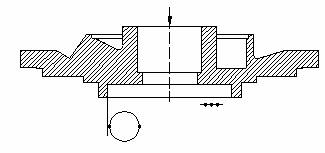

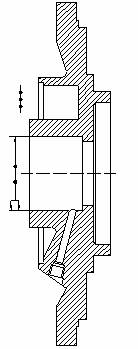

           Schita simplificata a operatiei

Masina-unealta si S.D.V.-urile(ca tip)

1

2

3

1.Strunjire frontala de degrosare I

-strung normal

-cutit pentru degrosare

-dispozitiv de strunjire; subler

2.Strunjire interioara de degrosare I

-strung normal

-cutit pentru degrosare

-dispozitiv de strunjire

-subler

3.Strunjire frontala de degrosare II

-strung normal

-cutit pentru degrosare

-subler

4.Strunjire interioara de degrosare II

-strung normal

-cutit pentru degrosare

-subler

5.Frezat bosaje

-masina de frezat

-freza cilindrica

-masa rotativa

-subler

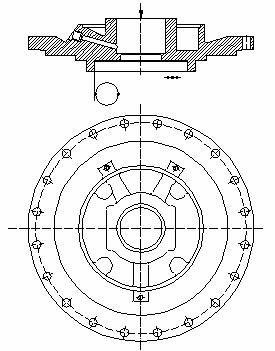

6.Gaurire I

-masina de gaurit radiala

-burghie

-adancitor

-dispozitiv de gaurire

-subler

7.Filetare I

-masina de gaurit radiala

-filiera

-dispozitiv de filetare




-subler

8.strunjire frontala de finisare I

-strung

-cutit pentru finisare

-subler

-micrometru

-calibre

9.Strunjire interioara de finisare I

-strung normal

-cutit pentru finisare

-subler

-calibru

10.Strunjire frontala de finisare II

-strung normal

-cutit pentru finisare

-subler

11.Strunjire interioara de finisare II

-strung normal

-cutit pentru finisare

-subler

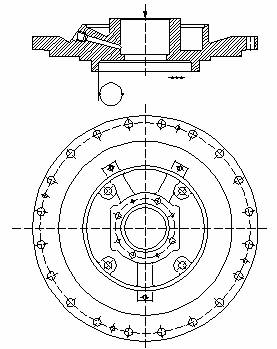

12.Gaurire II

-masina de gaurit radiala

-burghiu

-masa rotativa

-subler

13.Gaurire III

-masa de gaurit radiala

-burghie

-masa rotativa

-subler

14.Filetare III

-masina de gaurit radiala

-filiere

-dispozitiv de filetat

-calibre

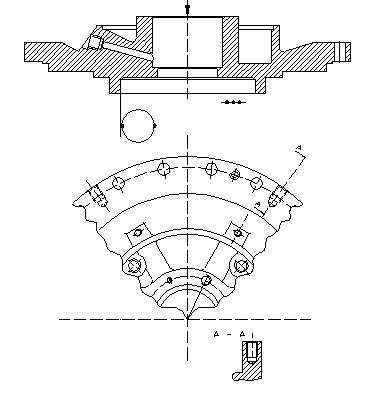

15.Gaurire IV

-masina de gaurit radiala

-burghiu

-tesitor

-tarod

-dispozitiv de gaurit

-subler
