1. Proiectarea elementelor de orientare

Pe suprafete cilindrice interioare se utilizeazǎ ca reazeme simple bolturile cilindrice. Acestea pot fi fixe sau mobile.

Bolturile de dimensiuni mari se mai numesc si dornuri. In cazul in care diametru boltului <30 mm si boltul nu este solicitat de cǎtre forte atunci se asambleazǎ numai prin presare in corpul dispozitivului. In cazul in care diametru > 30 mm atunci boltul se fixeazǎ si cu suruburi.

Suprafata de orientare a bolturilor este prevazutǎ cu o tesire la 30ºpentru a usura introducerea piesei. Aceastǎ suprafatǎ se rectificǎ si trebuie sa fie concentricǎ cu coada boltului.

Degajǎrile au rolul de a permite rectificarea suprafetelor respective.

Varianta optimǎ ,cea care duce la un dispozitiv simplu si usor de deservit este acea formata din:

-dorn cilindric scurt asigurat cu suruburi

-reazem pentru suprafata planǎ

1.1. Proiectarea dornului cilindric

Materialul din care este realizat dornul este OLC 15 cementat 0,8-1,2 mm si cǎlit la 55-60 HRC.

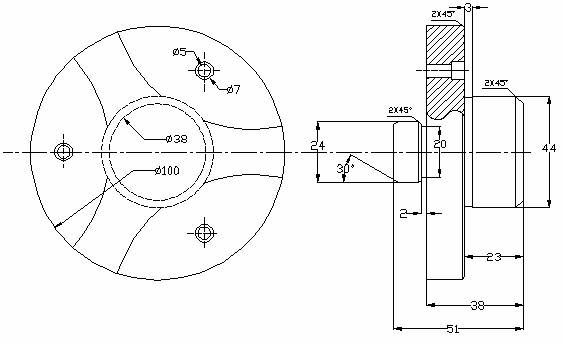

Fig. 1. Dorn cilindric scurt

2. Proiectarea elementelor de ghidare a sculelor

Elementele de ghidare a sculelor sunt utilizate la dispozitivele de gaurit, de alezat cu alezoare sau bare de alezat si, mai rar, la alte tipuri de dispozitive, iar cele de reglare a sculelor se intalnesc cu precadere la dipozitivele de frezat. Ca elemente de ghidare a burghielor, largitoarelor, alezoarelor simple, lamatoarelor se folosesc bucse nerotitoare de diverse forme, iar pentru ghidarea barelor de alezat pot fi utilizate bucse fixe sau rotitoare. Pentru reglajul frezelor se folosesc gabarite si spioni.

Vom alege o bucsa schimbabila si o placa port-bucsa fixa.

2.1 Proiectarea bucsei

Bucsa detasabila pentru dispozitive de gaurit se proiecteaza conform STAS 1228/2-75 . Materialele din care este poate fi realizata bucsa sunt OSC 10 si 18MC10, cu duritate 62-65 HRC dupa tratament termic.

Alegerea surubului de fixare pentru bucse schimbabile se face conform STAS 1228/3-75. Materialul din care este realizat surubul este OLC 45 cu duritate 30-35 HRC dupa tratament termic.

Fig. 2. Surub de fixare a bucsei

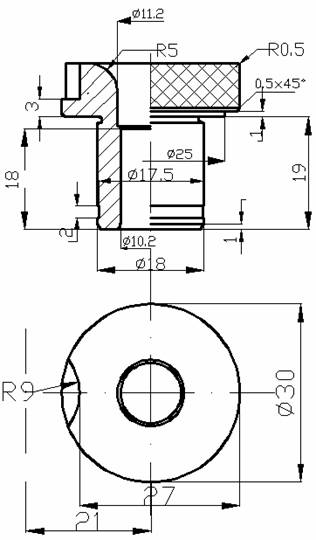

Fig. 3. Bucsa schimbabila

2.2 Proiectarea placii port-bucse

Placa port-bucsa este element caracteristic al dispozitivelor de gaurit in care se introduc bucsele de ghidare. S-a ales un sistem cu placa fixǎ . Aceasta este fixatǎ prin doua stifturi si doua surburi de placa dispozitivului. Distanta de la bucsa pana la suprafata piesei este cel mult de 2 ori marimea alezajului de realizat

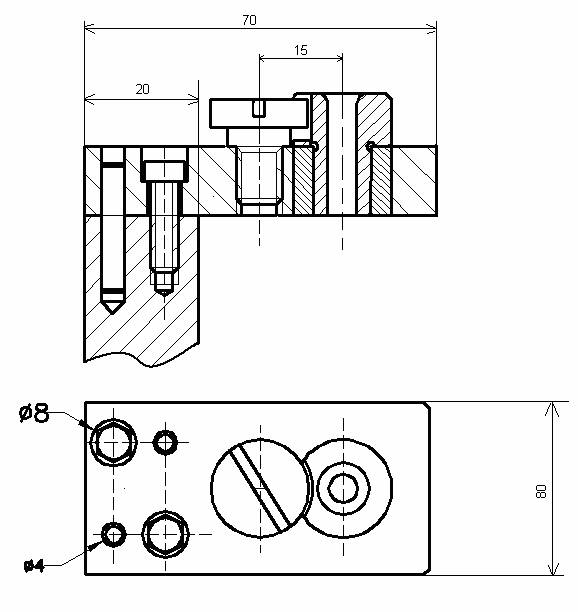

Figura 4. Placa port-bucsa

3. Proiectarea mecanismelor de strangere

Sistemele de fixare trebuie sa realizeze fortele necesare mentinerii in timpul consumat cu introducerea si scoaterea piesei din dispozitiv, cat si complexitatea dispozitivului.

La alegerea subansamblurilor de strangere pentru un caz dat trebuie sa se aiba in vedere caracteristicile functionale ale acestora :

Cursele si fotele pe care le pot realiza ;

Posibilitatea conservarii fortei de strangere ;

Timpul necesar actionarii ;

Complexitatea sistemelor ;

Directia si punctul de aplicare a fortelor de fixare fata de punctul de actionare si de pozitia reazemelor si de tipul acestora.

In cazul de fata vom folosi ca element de strangere, piulita hexagonala cu guler cu contact inelar conform STAS 4412-70. Aceasta este realizata din material OL 50 sau OLC 45 cu duritatea 30-40 HRC.

Saiba aleasa conform STAS 8782-71, va fi una detasabila plata, realizata din material OLC 45 cu duritatea 38-43 HRC dupa tratamentul termic.

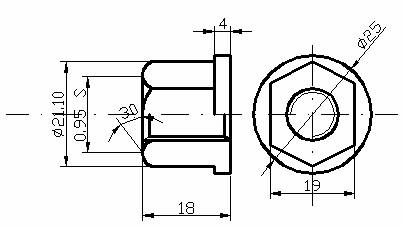

Fig.5. Piulita hexagonala cu guler

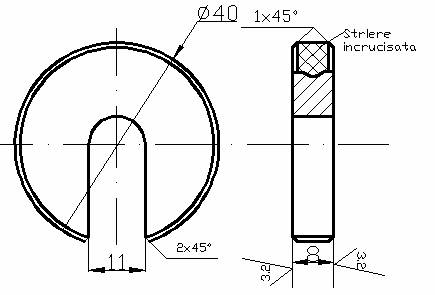

Fig. 6. Saiba detasabila plata

Forta necesara calculata pentru a asigura strangerea este: S=1742.2daN.

Calculul fortei realizata de mecanismul de strangere.

Forta realizata de mecanismul cu piulita sau surub cu contact inelar:

S=1839.20 > 1742.20 daN

Fig. 7. Mecanismul de strangere

Proiectarea corpului dispozitivului

Pentru a stabili configuratia corpului dispozitivului, a dimensiunilor si formei lui, este necesar a stii care este componenta si modul de asezare a celorlalte elemente, precum si conditiile de rigiditate pe care trebuie el sa le indeplineasca in timpul exploatarii, dar si modul de lucru al dispozitivului si specificul acestuia.

S-a ales un dispozitiv din module asamblate cu suruburi si stifturi; datorita formei simple, acesta se poate realiza din elemente sudate.

Tinandu-se cont de solicitarile la care este supus corpul, se prevad nervuri de rezistenta si cusaturi care sa evite pe cat posibil deformatiile. Deformatiile de incovoiere se evita prin nervuri longitudinale, iar cele de torsiune prin nervuri in diagonala. Printr-o nervurare judicioasa se poate obtine o rigiditate mai mare decit prin alegerea de grosimi mari ale placilor sudate.



Numarul cusaturilor de sudura este bine sa fie cat mai mic. Cusaturile groase au o deformatie mai mare decit cusaturile mici. Piesele care se sudeaza trebuie sa fie astfel proiectate incat sa nu prezinte colturi sau proeminente si sa permita asezarea lor in pozitia dorita. Majoritatea dispozitivelor se fabrica prin combinarea procedeelor de sudare cu asamblari demontabile cu stifturi si suruburi etc. Pentru corpurile sudate se aleg materiale care au o sudabilitate buna si in acelasi timp le asigura o stabilitate dimensionala corespunzatoare. In acest scop se recomanda otelurile OL 37, OL 42, OL 50, OLC 25 si OLC 35.

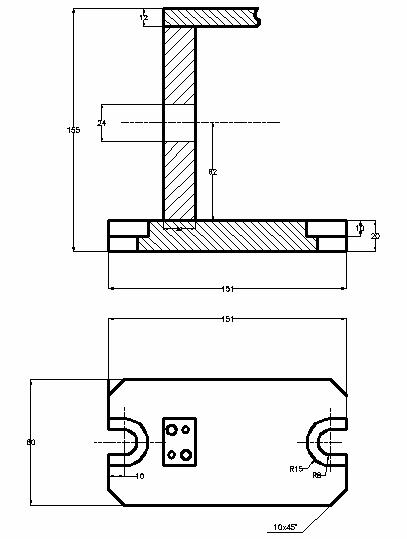

Fig. 8. Corpul dispozitivului

Stabilirea elementelor de asamblare

Elementele de asamblate servesc la pozitionarea si fixarea reciproca a celorlalte elemente ale dispozitivului.

Fixarea pieselor componente este, de asemenea, importanta pentru piesele prin care se inchid fortele care lucreaza asupra dispozitivului.

Pozitionarea pieselor componente ale dispozitivelor se rea­lizeaza prin stifturi cilindrice, bolturi, pene, ghidaje preva­zute in piesa etc, iar fixarea acestora se realizeaza prin pre­sare, cu suruburi, cu nituri etc.

Elementele sunt in general standardizate si normalizate, incat proiectantului de dispozitive ii revine sarcina de a alege din norme pe cele care se preteaza mai bine scopului urmarit.Dimensiunile elementelor de asamblare se aleg, in general constructiv, uneori fiind insa necesara o verificare la solicitarile la care sunt supuse. Asamblarea elementelor componente ale dispozitivului pe placa de baza sau intre ele se face cu suruburi de diferite marimi, iar orientarea se realizeaza cu stifturi.

Suruburile ca elemente de asamblare demontabila in constructia dispozitivelor sunt cele executate conform STAS 5144-80 cu cap cilindric inecat si locas hexagonal. Gaurile si locasurile acestor suruburi se dimensioneaza si tolereaza conform STAS 5783-72.

Stifturile cilindrice se folosesc pentru pozitionarea elemen­telor de dispozitive in planul perpendicular pe axa stifturilor.

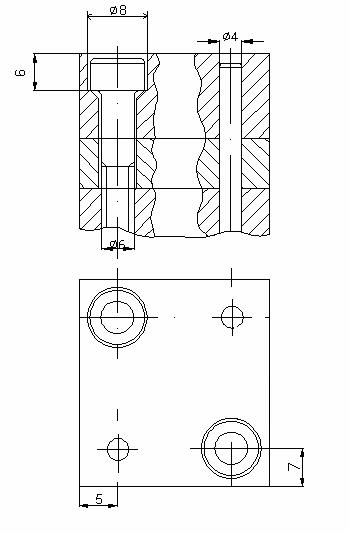

Fig.9. Suruburi cu cap cilindric inecat si locas hexagonal si stifturi

6. Proiectarea elementelor de legatura cu masina unealta si a celorlalte elemente

Instalarea dispozitivului pe masina unealta se va face direct. Dispozitivele de gaurit, in general, trebuie sa aiba o pozitie precisa pe masa masinii, drept urmare placa de baza a fost prevazuta cu praguri in care s-au executat urechi pentru suruburile de strangere.

Dimensiunile elementelor de strangere, centrare si orientare se aleg functie de dimensiunile canalelor T ale mesei masinii, specifice tipului masinii alese pentru prelucrare.

Strangerea dispozitivului pe masa masinii se face cu ajutorul suruburilor pentru canale T , STAS 1386-70 si a piulitelor inalte, STAS 2097-51.

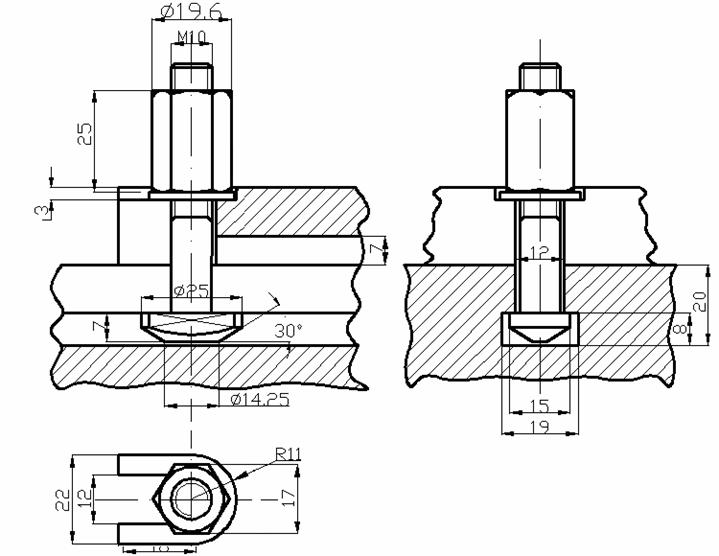

Fig. 9. Urechi de fixare. Piulite inalte pt suruburi de canale T

7. Stabilirea cotelor functionale ale dispozitivului si a abaterilor acestora.

Cotele functionale ale ansamblului unui dispozitiv sunt acele cote care determinǎ precizia necesarǎ a fi obtinutǎ pe piesa de prelucrat in dispozitivul respectiv si cele care asigurǎ functionarea corectǎ a subansamblurilor din care este compus dispozitivul.

Cotele dispozitivului care determinǎ pe cele de realizat pe piesa prelucratǎ sunt cotele de inchidere a unor lanturi de dimensiuni ale ansamblului dispozitivului. Astfel, cota 22 care trebuie realizatǎ pe piesǎ (fig.11)se regǎseste in dispozitiv ca distantǎ dintre axa bucsei de ghidare a burghiului si suprafata de reazem a piesei. De obicei, tolerantele T ale cotelor dispozitivului se iau procentual din tolerantele Tp ale cotelor corespunzǎtoare piesei. Frecvent se acceptǎ valorile : T = (0.5 0.25)Tp, pentru dispozitivele utilizate la prelucrǎrile pe masini-unelte, iar pentru dispozitive de control se poate ajunge la valori de Tp/10.

Astfel, cota de pe piesǎ este 22 ±0.2, cota dispozitivului va fi : 22.1±0.05 si cǎ prin uzurǎ se pǎstreazǎ simetria cotei.

In afara cotelor care se regǎsesc si pe piesǎ mai sunt si alte cote ale ansamblului dispozitivului care determinǎ dimensiunile de realizat pe piesǎ :

dimensiunile elementelor de orientare (dorn, ghidaj, bucsǎ), pe care se centreazǎ semifabricatele ;

dimensiunile pieselor care ghideazǎ sculele, cum sunt alezajele bucselor de ghidare ;

cotele de pozitie reciprocǎ ;

distantele dintre bucsele de ghidare a sculelor, etc.

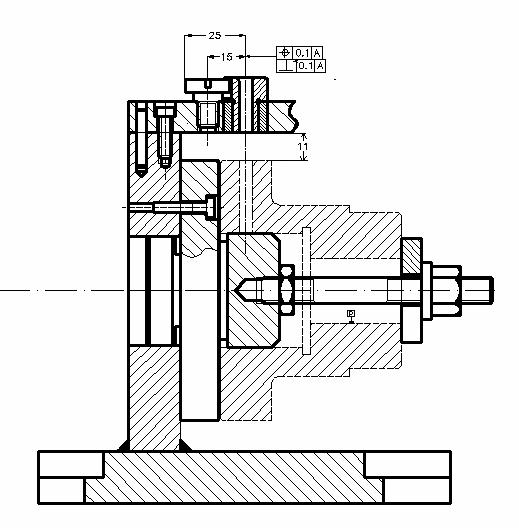

Fig. 11. Cotele functionale ale dispozitivului.

8. Modul de lucru cu dispozitivul.

In vederea realizarii alezajului, piesa se orienteazǎ pe dornul cilindric scurt 1, si este sprijinita pe umǎrul 2. Dornul, este introdus prin presare in corpul dispozitivului si e fixat cu cele 3 surburi (10) dispuse la 120

Ca element de ghidare a burghiului se utilizeaza bucsa rapid schimbabila 3; pentru montarea acesteia in placa port – bucsa se utilizeaza surubul 4.

Placa port bucsǎ 5 este asamblatǎ pe corpul dispozitivului cu ajutorul celor 2 suruburi 11 si a celor 2 stifturi 12

Strangerea piesei se realizeazǎ cu ajutorul mecanismului de strangere. Acesta este actionat manual prin intermediul piulitei 7 care se infileteazǎ pe prezonul 8 care la randul sau e infiletat in dornul 1 . Contactul mecanismului de strangere cu piesa se realizeazǎ prin intermediul saibei de dimensiuni mari 6. Pentru scoaterea usoarǎ a piesei din dispozitiv, saiba este prevǎzutǎ cu un alezaj de dimensiuni mai mari decat al capǎtului hexagonal al piulitei pentru a putea scoate saiba peste piulitǎ .

Placa de baza 9 a dispozitivului este prevǎzutǎ cu urechi in vederea prinderii si orientǎrii pe masa masinii-unelte prin interediul suruburilor pentru canale T .

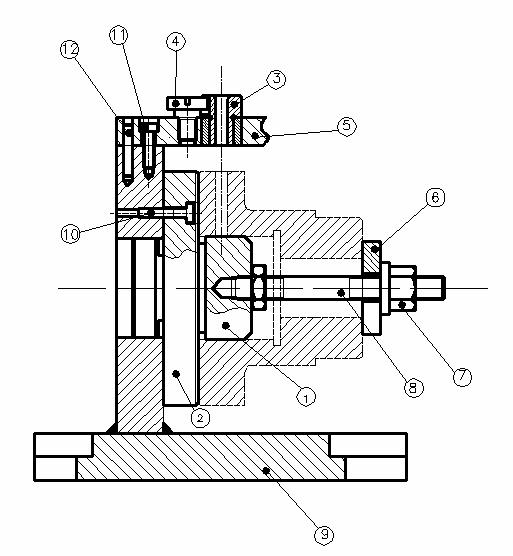

Fig. 12. Elementele dispozitivului. Modul de lucru.

9. Stabilirea materialelor elementelor componente ale dispozitivului



Materialele pentru elementele componente ale dispozitivului se aleg corespunzator solicitarilor la care sunt supuse in functionare si sunt trecute in urmatorul tabel:

Nr. Codificare

Element

Material

Tratament

Grupa de elemente

Dorn cilindric scurt

OLC 15

Cementat0.8–1.2mm

Calit la 55– 60 HRC

Elemente de orientare

Umǎrul dornului

OLC 15

Cementat 0.8-1.2mm

Calit la 55-60 HRc

Bucsa port-sculǎ

OSC10

Duritate 62-65 HRC dupa tratament termic

Elemente de ghidarea a sculei

Surub de fixare

OLC 45

Duritate 30-35 HRC

Placa port bucsa

OLC 45

Calire la 35..40HRC

Saiba de dimensiuni mari

OLC 45

Calire la 35..40HRC

Mecanism de strangere

Piulita hexagonala cu guler

OLC 45

Prezon

OLC 45

Calire la 35..40HRC

Placa dreptunghiulara

OL 37

Corp dispozitiv

Surub cu cap cilindric cu locas hexagonal

OLC 45

cǎlit la 30-40 HRC

Elemente de asamblare

Surub cu cap cilindric cu locas hexagonal

OLC 45

cǎlit la 30-40 HRC

Stift Ø4

OLC 45

Calire la 40-45HRC

Bucsa uzura

OSC 10

Duritate 62-65 HRC dupa tratament termic

Alte elemente



Suruburi pentru canale T

OLC 45

cǎlit la 30-40 HRC

Elemente de legatura cu masina-unealta

Piulite inalte pentru suruburi pentru canale T

OLC 45

cǎlit la 30-40 HRC

PROIECTAREA DISPOZITIVULUI DE GAURIT

Cuprins

Proiectarea elementelor de orientare 1

Proiectarea dornului cilindric

Proiectarea elementelor de reglare a sculei 2

Proiectarea bucsei

Proiectarea plǎcii port-bucse

Proiectarea mecanismului de strangere 5

Proiectarea corpului dispozitivului 7

Stabilirea elementelor de asamblare. 9

Proiectarea elementelor de legǎturǎ a dispozitivului cu masina-unealtǎ 10

Stabilirea cotelor functionale ale dispozitivului si a abaterilor acestora 11

Modul de lucru cu dispozitivul.. 12

Stabilirea materialelor elementelor componente ale dispozitivului. 14

Bibliografie

Universitatea din Pitesti

Facultatea de Mecanica si Tehnologie

Specializarea Inginerie Economica Industriala

PROIECTAREA DISPOZITIVULUI DE GAURIT

Indrumator: Student:

Iordache Monica Ion Elena

411

Bibliografie:

Tache, V.; Ungureanu, I. ; „Elemente de proiectare a dispozitivelor pentru masini-unelte”; Editura Tehnica ; Bucuresti ; 1985;

Iordache, M.; note de curs „Dispozitive tehnologice”
