Gaurire-Tesire-Filetare

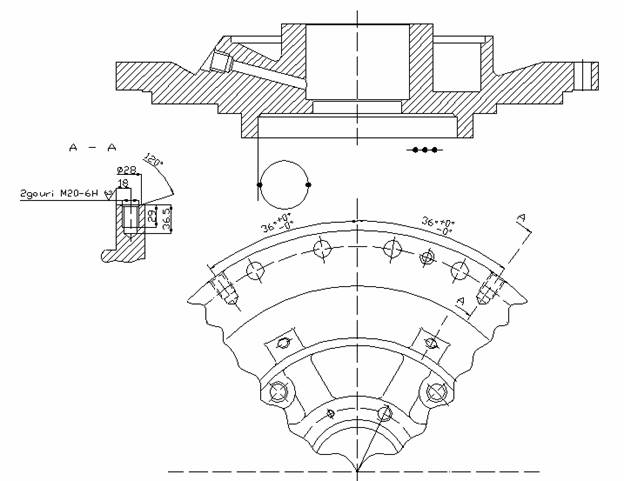

a)Schita operatiei:



b)Fazele operatiei:

a.prinderea piesei

1.gaurit:2 gauri  17,5*36,5

2.tesit la

3.filetat:2 gauri M20-6H adanc 26

b.desprinderea piesei

c)Caracteristici ale sistemului tehnologic

M.U.:VRM 50A  tabelul 6.46

Scule:-burghiu elicoidal tabelul 6.47 STAS 575-80

          -adancitor conic tabelul 6.72 STAS 1367/2-78

          -tarod pentru filet metric  tabelul 6.67 STAS 1112/8-78

Tabelul 6.72

                                              Alezor conic cu unghi la varf de
                                                   cu coada  STAS 1367/2-78

D

d1

L

l

con Morse

35

7

121

29

2

Verificator:subler

d)Parametrii regimului de prelucrare

*Alegerea sculei aschietoare

Tabelul 6.73

faza

scula aschietoare

1

burghiu elicoidal STAS 575-80

2

adancitor conic STAS 1367/2-78

3

tarod M20*1,5 STAS 1112/8-79




*Alegerea durabilitatii sculei aschietoare

Tabelul 6.74

faza

1

2

3

T[min]

20

20

60

*Stabilirea adancimii de aschiere

Tabelul 6.75

faza

1

2

3

t[mm]

8,75

5,25

1,25

*Stabilirea avansului de aschiere

Tabelul 6.76

faza

1

2

3

S[mm/rot]

0,187

0,187

1,5

*Stabilirea vitezei de aschiere

Tabelul 6.77

faza

1

2

3

v[m/min]

14,2

14,2

3,4

e)Norma de timp

Tu=17,2 min/buc

Tpi=21 min/buc

NT=17,3 min/buc
